Шкив коленчатого вала — деталь, установленная на переднем конце коленвала и передающая вращение на ременной привод навесного оборудования двигателя. Через него приводятся генератор, компрессор кондиционера, насос гидроусилителя и другие агрегаты в зависимости от конструкции автомобиля.

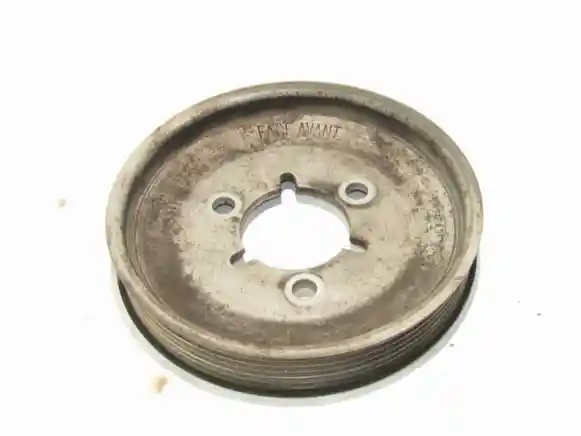

Обычный шкив представляет собой металлическую деталь с рабочими дорожками для приводного ремня. Он устанавливается соосно коленчатому валу и передаёт вращение ремню при работе двигателя.

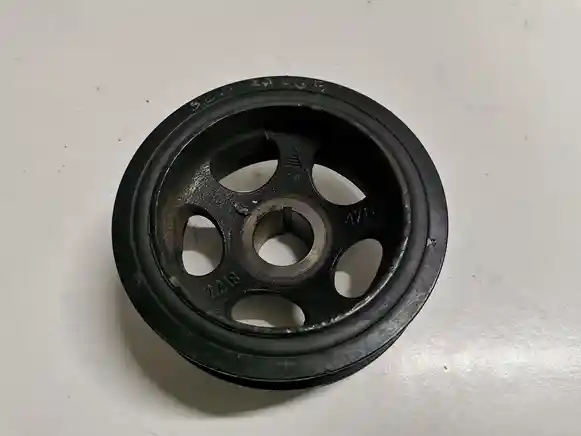

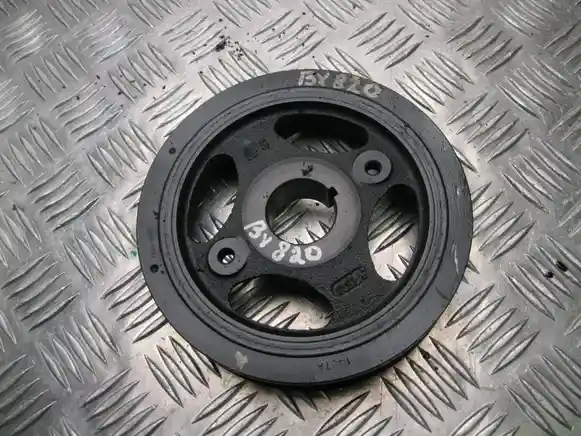

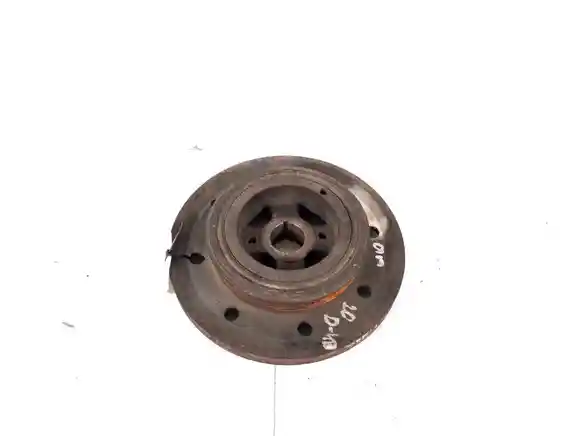

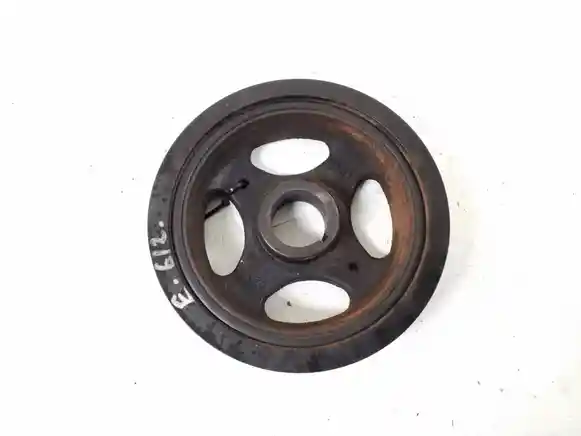

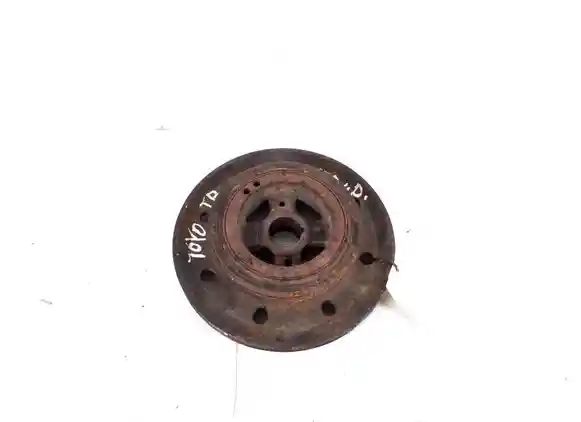

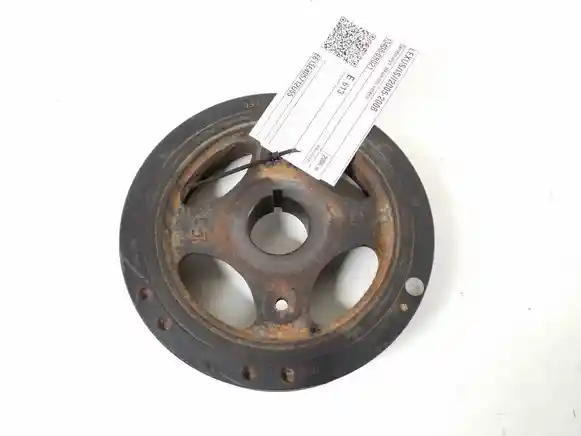

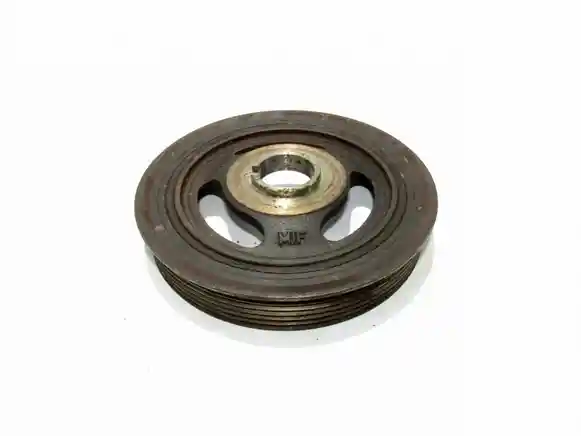

Демпферный вариант состоит из внутренней ступицы и наружного рабочего кольца, между которыми расположен эластичный материал. Такой слой позволяет наружной части совершать небольшие относительные перемещения и поглощать часть крутильных колебаний, возникающих в коленчатом валу.
Шкив обеспечивает работу ременного привода с предусмотренной скоростью и положением ремня относительно остальных агрегатов. Его диаметр и вылет влияют на геометрию привода, а конструкция демпфера рассчитывается под характеристики конкретного двигателя.
При вращении коленчатого вала шкив приводит в движение поликлиновой или другой приводной ремень. Ремень передаёт механическую энергию на шкивы навесных агрегатов, а натяжитель поддерживает необходимое натяжение системы.
Если шкив имеет демпфер, он дополнительно снижает передачу крутильных колебаний на ременной привод. Это уменьшает динамическую нагрузку на ремень, натяжитель, генератор и другие компоненты системы.
Осмотрите ременные дорожки на сколы, сильную коррозию и механические повреждения. Посадочная часть и крепёжная зона не должны иметь разбитых отверстий, трещин или следов серьёзного повреждения при демонтаже.
У демпферного шкива особенно важно состояние эластичного слоя между ступицей и наружным кольцом. Выраженные трещины, отслоение резины, её выдавливание наружу или заметное смещение частей относительно друг друга могут указывать на разрушение демпфера.
Разрушение демпфера может сопровождаться заметным биением наружного кольца, вибрацией ременного привода, необычным шумом или нестабильным движением ремня. При значительном смещении ремень способен начать работать вне нормальной траектории.
Также возможен ускоренный износ ремня и повышенная нагрузка на натяжитель. Однако похожие симптомы возникают при неисправности роликов, подшипников навесного оборудования или обгонной муфты генератора, поэтому источник вибрации необходимо определить диагностикой.
1. На остановленном двигателе осмотрите шкив и ремень. Обратите внимание на состояние дорожек и демпферного слоя, если он предусмотрен конструкцией.
2. При работающем двигателе с безопасного расстояния оцените вращение наружного кольца и поведение ремня. Выраженное боковое или радиальное биение требует дальнейшей проверки.
3. Сравните движение натяжителя. Сильные периодические колебания могут быть связаны со шкивом коленвала, но также возникают из-за других компонентов привода.
4. После снятия ремня проверьте ролики и навесные агрегаты отдельно. Это помогает не заменять шкив из-за неисправности подшипника, натяжителя или генератора.
5. При подозрении на смещение демпфера сравните взаимное положение ступицы и наружного кольца. Следы относительного проворота или разрушения эластичного слоя являются существенным признаком неисправности.
Важно: не приближайте руки, одежду или инструмент к ремню и шкивам работающего двигателя. Любые механические проверки выполняйте после остановки двигателя.
Замена требуется при трещинах металлической части, повреждении посадочного места, критическом износе ременных дорожек или нарушении геометрии шкива. Для демпферной конструкции основанием также является разрушение, отслоение или значительное смещение эластичного элемента.
Если вибрация привода вызвана другой деталью, замена исправного шкива проблему не устранит. Перед ремонтом желательно проверить весь ременной привод и определить источник ненормальной нагрузки.
Шкив обычно продаётся как отдельная деталь в сборе со своим демпфером, если он является частью конструкции. Центральный болт, дополнительные шайбы, ремень и другие элементы привода входят только при их фактическом наличии в конкретном предложении.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сопоставьте диаметр шкива, количество и профиль ременных дорожек, посадочную часть и вылет относительно двигателя. Если используется демпферная конструкция, новый вариант должен соответствовать предусмотренному исполнению.

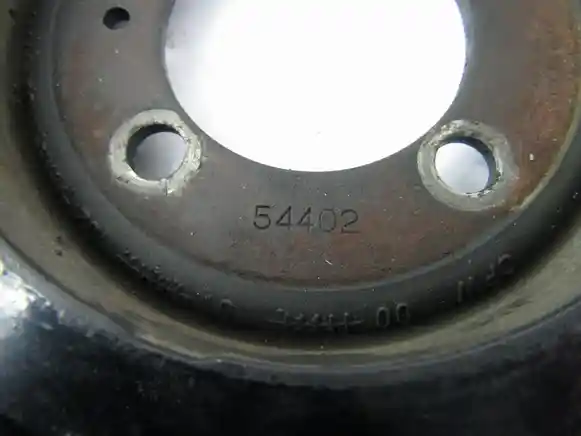

Дополнительно полезно сравнить заводскую маркировку исходного и предлагаемого шкива, особенно при наличии нескольких версий ременного привода для одного двигателя.
Производитель также может изменять демпфер и геометрию шкива в ходе модернизации двигателя. Поэтому одинаковое количество ручьёв ещё не означает, что две внешне похожие детали полностью взаимозаменяемы.
Закажите подходящий шкив коленчатого вала на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Шкив коленвала работает в одной системе с приводным ремнём, натяжителем, направляющими роликами и шкивами навесного оборудования. При появлении вибрации или ускоренного износа ремня необходимо оценивать привод как систему, поскольку неисправность одного элемента влияет на работу остальных.
Диаметр ведущего шкива участвует в определении передаточного отношения ременного привода. При каждом обороте коленвала шкив перемещает определённую длину ремня, поэтому изменение его диаметра меняет скорость вращения приводимых агрегатов относительно оборотов двигателя.
Шкив другого диаметра может заставить генератор, компрессор кондиционера или другой агрегат работать с отличающейся от расчётной скоростью. Кроме того, меняется геометрия ремня и рабочее положение натяжителя.
Поэтому совпадение посадки на коленвал ещё не делает шкив подходящей заменой. Его рабочий диаметр должен соответствовать конструкции конкретного ременного привода.
Для цельнометаллического шкива основное значение имеют геометрия, состояние посадки и рабочих дорожек. У демпферного шкива остаточный ресурс дополнительно зависит от состояния эластичного слоя, который стареет под воздействием температуры, масла и постоянных циклических нагрузок.
Небольшие поверхностные следы эксплуатации на металле обычно менее значимы, чем начавшееся отделение наружного кольца от демпфера. Следы контакта ремня с краем дорожки могут указывать на предыдущую работу с нарушенной соосностью.
Важно: демпферный шкив может сохранять нормальный внешний вид на большей части окружности, поэтому состояние эластичного слоя желательно оценивать по всему периметру.
Не всегда. Цельнометаллический шкив выполняет прежде всего функцию привода ремня, а демпферный шкив дополнительно содержит элемент для снижения крутильных колебаний. В разговорной речи демпфером часто называют весь такой шкив в сборе.
Такую замену нельзя выполнять только на основании совпадающих креплений. Если двигатель рассчитан на демпферный шкив, его характеристики являются частью конструкции коленчатого вала и ременного привода.
Да, разрушенный демпфер способен создавать дополнительные колебания ремня. Однако аналогичный эффект возможен при неисправности обгонной муфты генератора, роликов и других элементов, поэтому требуется проверка всего привода.
