Втулка передней подвески, или сайлентблок, — упругий шарнир, соединяющий элементы подвески и позволяющий им перемещаться в предусмотренном диапазоне без прямого жёсткого контакта металлических деталей. Сайлентблок одновременно воспринимает нагрузки, гасит часть вибраций и ограничивает нежелательное смещение рычагов относительно кузова или подрамника.
Классический сайлентблок состоит из наружной металлической обоймы, внутренней втулки и расположенного между ними эластичного материала. Резиновая часть допускает ограниченное взаимное перемещение обойм и одновременно препятствует свободному люфту соединения.
Конструкция зависит от назначения. Сайлентблок может быть запрессован непосредственно в рычаг или подрамник, поставляться вместе с отдельным кронштейном либо иметь гидравлические камеры с жидкостью для более эффективного подавления определённых колебаний.
Сайлентблок удерживает элемент передней подвески в рассчитанном положении, одновременно позволяя ему перемещаться при ходе колеса. Его жёсткость и геометрия влияют на то, насколько сильно рычаг может смещаться под нагрузкой при разгоне, торможении и прохождении поворотов.
При перемещении колеса рычаг подвески изменяет своё положение относительно кузова или подрамника. Сайлентблок позволяет выполнить это движение за счёт упругой деформации резины, не создавая обычного вращательного шарнира с металлическими поверхностями трения.
При торможении и разгоне на рычаг воздействуют продольные нагрузки, а в поворотах — боковые. Исправная втулка ограничивает смещение рычага и помогает сохранять предусмотренную геометрию колеса, одновременно уменьшая передачу ударов и вибраций на кузов.
Осмотрите резиновую часть на глубокие трещины, разрывы, отслоение от металлической обоймы и заметное смещение внутренней втулки. Поверхностные следы эксплуатации следует отличать от разрушения, позволяющего втулке свободно перемещаться относительно наружной части.
Металлическая обойма не должна быть деформирована или сильно повреждена коррозией. Если сайлентблок продаётся вместе с рычагом или кронштейном, дополнительно важно проверить, не провернулся ли он в посадочном месте и не повреждён ли окружающий металл.
Изношенный сайлентблок может проявляться стуком или глухими ударами при движении по неровностям, торможении и начале движения. При значительном износе рычаг получает дополнительную свободу перемещения, из-за чего поведение автомобиля может становиться менее точным.
Также возможны изменение положения колеса под нагрузкой и неравномерный износ шин. Однако похожие симптомы возникают при износе шаровых опор, рулевых соединений, амортизаторов и других деталей подвески, поэтому источник люфта необходимо определять диагностикой.
1. Осмотрите резиновую часть. Проверьте её на разрывы, отделение от обоймы и значительное смещение внутренней втулки.
2. Проверьте рычаг под нагрузкой. При безопасно поднятом автомобиле оценивают перемещение рычага относительно его точки крепления подходящим инструментом. Необходимо отличать нормальную упругую деформацию резины от свободного люфта.
3. Сравните стороны автомобиля. Значительная разница в характере перемещения одинаковых шарниров слева и справа может помочь выявить сильно изношенную втулку.
4. Определите источник стука. Проверьте шаровые опоры, стойки стабилизатора, рулевые наконечники и крепления подрамника, поскольку звук способен передаваться по элементам подвески.
5. При нарушении геометрии проверьте положение рычага. Сильно разрушенный сайлентблок может позволять рычагу смещаться относительно его нормального положения.
Важно: небольшая эластичная подвижность сайлентблока является нормальной частью его работы. При диагностике оценивают не сам факт движения резины, а свободный люфт, разрыв и чрезмерное смещение.
Замена требуется при разрыве эластичного элемента, его существенном отслоении от обоймы, свободном перемещении внутренней втулки, критической деформации или повреждении гидравлической части сайлентблока с потерей жидкости.
Если втулка имеет только небольшие поверхностные возрастные трещины без люфта и нарушения положения рычага, необходимость замены оценивается по фактическому состоянию узла. При повреждении посадочного места самого рычага одной заменой сайлентблока проблема может не решиться.

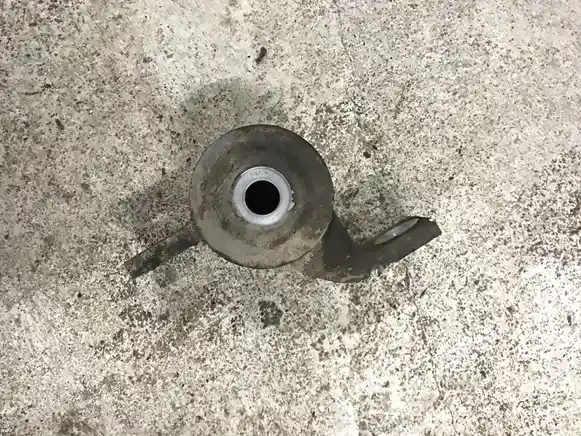

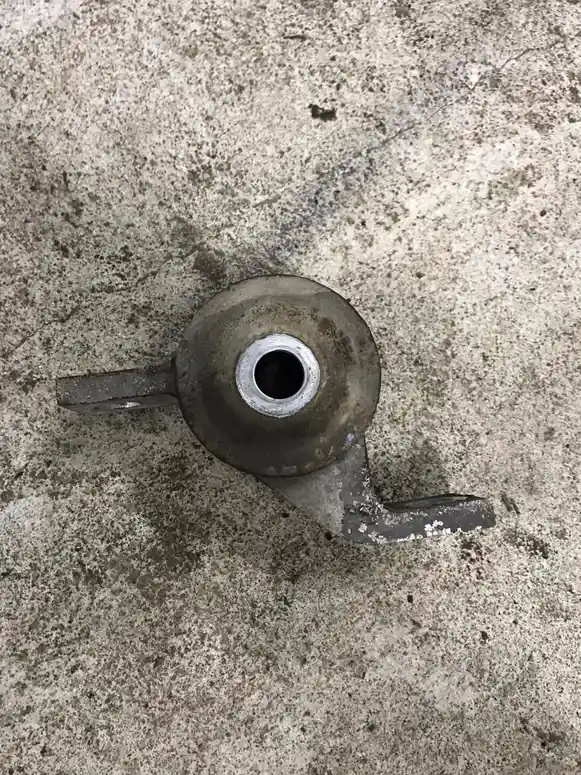

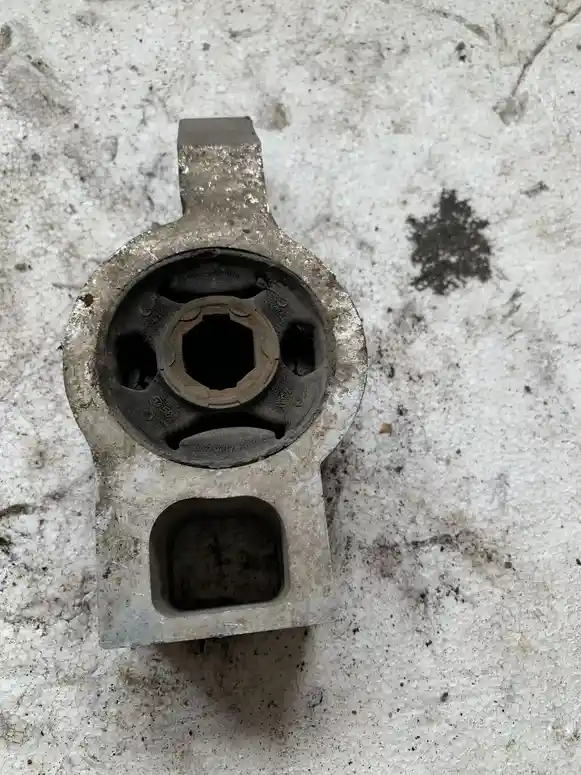

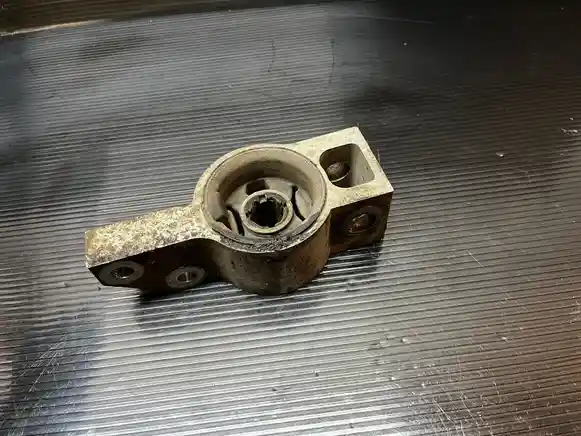

Товар может представлять собой отдельный сайлентблок либо втулку, установленную в кронштейн или другой элемент крепления. В отдельных предложениях сайлентблок может присутствовать как часть рычага передней подвески.
Если деталь предлагается в сборе, фактическое наличие кронштейна, крепежа и других элементов необходимо определять по фотографиям конкретного товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите точное место установки сайлентблока: один рычаг может иметь несколько втулок различной конструкции. Сравните диаметр наружной обоймы, размер внутренней втулки, общую ширину и форму детали.
Обратите внимание на метки или конструктивную ориентацию резиновой части. Некоторые сайлентблоки имеют полости и участки различной жёсткости, поэтому при запрессовке должны быть ориентированы относительно рычага определённым образом.
Изменения также возможны после рестайлинга или перехода на другую конструкцию рычага. На некоторых автомобилях производитель предусматривает замену сайлентблока отдельно, а на других определённая втулка поставляется преимущественно вместе с рычагом или кронштейном.
Закажите подходящий сайлентблок передней подвески на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сайлентблок является частью соединения рычага с кузовом или подрамником и работает совместно с другими шарнирами передней подвески. Состояние шаровой опоры, второго сайлентблока рычага и креплений подрамника влияет на общее положение рычага под нагрузкой.
При появлении стука важно определить конкретный изношенный шарнир. Замена исправной втулки не устранит люфт шаровой опоры, стойки стабилизатора или рулевого соединения.
Во многих классических резинометаллических сайлентблоках внутренняя и наружная втулки не должны свободно вращаться относительно резины. Рабочее движение рычага обеспечивается именно упругим скручиванием эластичного элемента.
Если окончательно затянуть такое соединение при полностью вывешенном колесе, после опускания автомобиля в нормальное дорожное положение резина может постоянно оставаться предварительно скрученной. Это увеличивает внутреннее напряжение и способно сократить ресурс сайлентблока.
Поэтому для конструкций, где это предусмотрено производителем, окончательную затяжку крепления выполняют при положении подвески, соответствующем нормальной рабочей высоте автомобиля. Конкретную процедуру и момент затяжки определяют по техническим данным автомобиля.
Резинометаллический сайлентблок стареет не только от пробега. На его состояние влияют время, температура, дорожные реагенты, масло и другие технические жидкости, а также продолжительная эксплуатация подвески с повышенной нагрузкой.
У гидравлических сайлентблоков необходимо учитывать состояние внутренних камер: внешне деталь может выглядеть относительно целой, но потеря жидкости изменяет её демпфирующие характеристики. У обычных втулок скрытое старение резины может проявляться снижением эластичности и появлением трещин.
Важно: для б/у сайлентблока особенно важен остаточный ресурс резиновой части. Если втулка является недорогой и доступной отдельно, при капитальном ремонте подвески часто практичнее установить новый сайлентблок, чем повторно использовать заметно изношенный резинометаллический элемент.
В этой категории под втулкой передней подвески подразумевается сайлентблок — упругий резинометаллический шарнир. Однако термин «втулка подвески» может использоваться и для других элементов, например втулок стабилизатора, поэтому место установки необходимо уточнять.
Это зависит от конструкции. Если производителем предусмотрена отдельная замена втулки и посадочное место рычага исправно, старый сайлентблок можно выпрессовать и установить другой. В некоторых рычагах отдельная замена конструктивно не предусмотрена или нецелесообразна.
Если ремонт затрагивает рычаг или его положение относительно подрамника, после сборки целесообразно проверить углы установки колёс. Особенно это важно при замене втулок, влияющих на продольное или поперечное положение рычага.
