Задний поворотный кулак — несущий элемент задней подвески, на котором устанавливается ступица или колесный подшипник и к которому присоединяются рычаги подвески, амортизатор и элементы тормозной системы в зависимости от конструкции автомобиля. Несмотря на название «поворотный», на большинстве автомобилей с обычной задней осью эта деталь не участвует в управляемом повороте колеса.
Для Citroen, Jumpy, 2007 - 2016 задние кулаки различаются левой и правой стороной, конструкцией ступичного узла, расположением креплений рычагов и тормозного суппорта, исполнением ABS и геометрией задней подвески. На автомобилях с управляемой задней осью конструкция может дополнительно предусматривать механизм изменения угла задних колёс.
Это массивная литая, кованая или изготовленная другим способом металлическая деталь сложной формы. В её центральной части располагается место для ступицы или колесного подшипника, а наружные участки образуют точки соединения с рычагами и другими компонентами подвески.
Конструкция кулака зависит от схемы шасси. В многорычажной подвеске на одной детали может находиться несколько разнесённых креплений рычагов, тогда как в более простой системе количество соединений меньше. Также предусматриваются крепления тормозного механизма и элементы для установки или работы датчика ABS.
Задний поворотный кулак объединяет колесный узел с направляющими элементами подвески и передаёт между ними нагрузки, возникающие при движении, торможении и прохождении поворотов. Его геометрия задаёт взаимное расположение ступицы и точек крепления рычагов, поэтому деталь непосредственно связана с положением заднего колеса.
Если OEM-код заднего поворотного кулака не указан, при подборе для Citroen, Jumpy, 2007 - 2016 необходимо сравнить левую или правую сторону, конструкцию посадочного места ступицы или подшипника, расположение креплений рычагов, тормозного суппорта и ABS. Совместимость рекомендуется дополнительно проверить по VIN автомобиля, поскольку разные варианты задней подвески и тормозной системы могут использовать внешне похожие кулаки. Подробнее о заводских номерах деталей и их использовании при подборе запчастей можно узнать в разделе OEM-коды автозапчастей.
Осмотрите корпус на трещины, сколы, выраженную коррозию и деформацию. Особенно внимательно проверьте проушины и отверстия крепления рычагов, амортизатора и тормозного механизма, поскольку эти участки воспринимают значительные нагрузки.
Оцените состояние посадочного места ступицы или подшипника, резьбы и канавок под стопорные элементы, если они предусмотрены конструкцией. Следы сварки, сильного нагрева, механической правки или повреждения после удара требуют особого внимания.
Деформация кулака может проявляться неправильным положением заднего колеса, отклонением развала или схождения, которое невозможно привести к норме предусмотренными регулировками, а также ускоренным неравномерным износом шины.
Повреждённое посадочное место подшипника может приводить к появлению люфта или повторным проблемам со ступичным узлом. При этом гул, стук и изменение геометрии могут быть вызваны также подшипником, рычагами, сайлентблоками или ступицей, поэтому необходима диагностика всей стороны подвески.
Основной товар — корпус заднего кулака. В зависимости от конкретного предложения на нём могут оставаться ступица, колесный подшипник, тормозной щит, датчик ABS, отдельные сайлентблоки или элементы крепления.
Ступица, подшипник и другие навесные компоненты не являются обязательной частью каждого товара. Фактическая комплектация определяется по фотографиям и описанию конкретного предложения.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
В первую очередь определите левую или правую сторону установки. Сравните конструкцию центральной части под ступицу или подшипник и расположение основных точек соединения с рычагами задней подвески.
Также сопоставьте крепление тормозного механизма и исполнение ABS. Для ведущей задней оси необходимо учитывать конструкцию центрального отверстия и прохождение приводного вала через ступичный узел.
На Citroen, Jumpy, 2007 - 2016 задние кулаки могут различаться в зависимости от типа привода, конструкции задней подвески, тормозной системы и установленного ступичного узла.
Отдельные варианты возможны для спортивного шасси, автомобилей с управляемой задней осью и различных модификаций по мощности или массе. Конструкция кулака также может изменяться при рестайлинге вместе с другими элементами подвески.

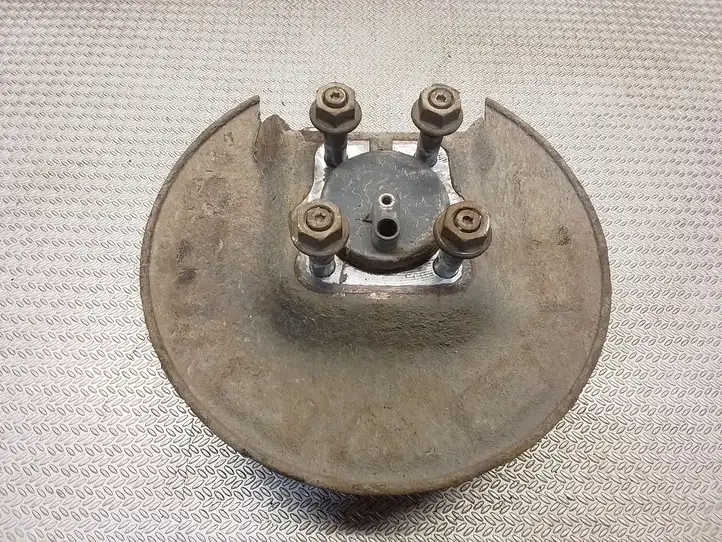

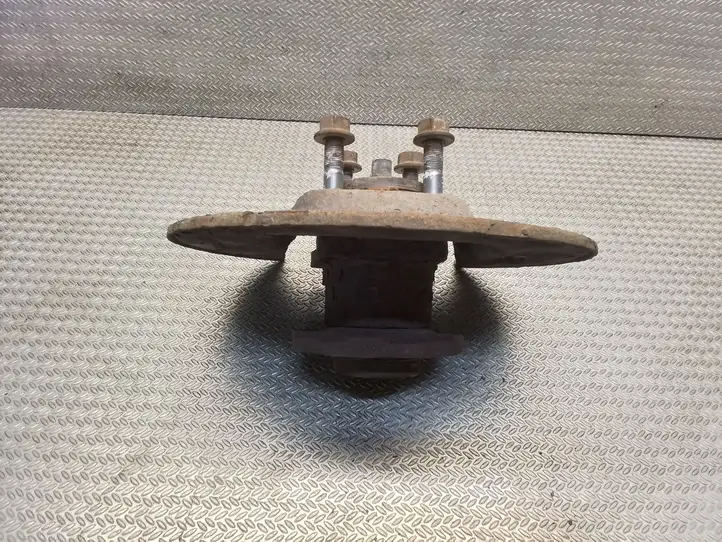

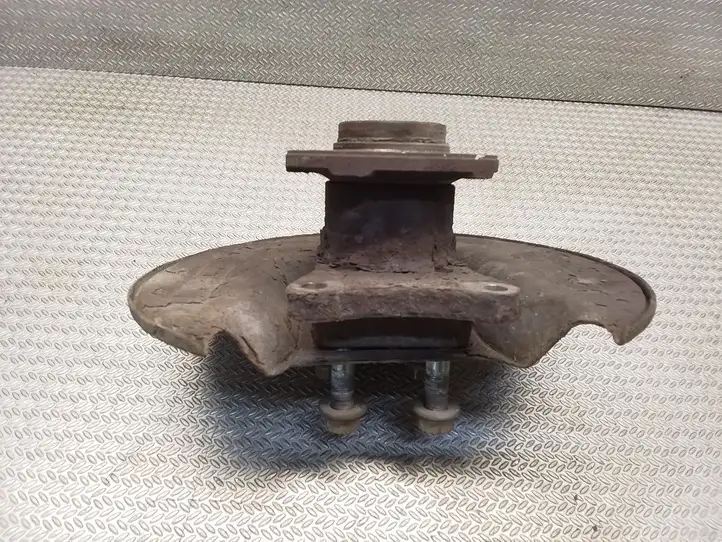

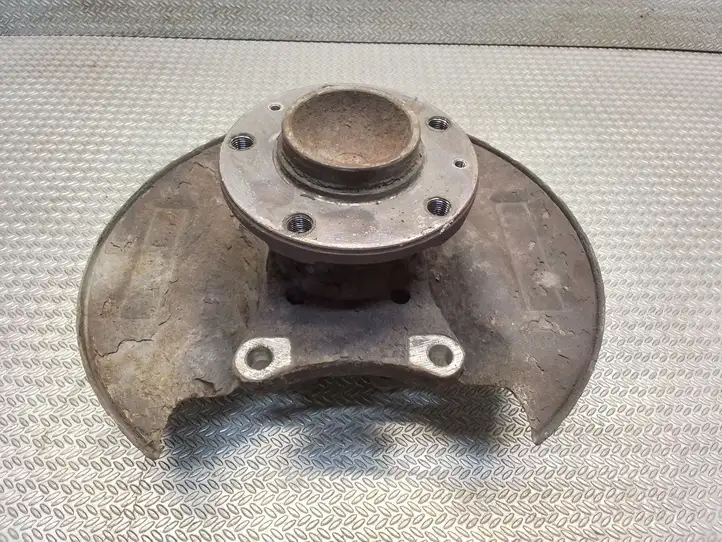

Выберите подходящий б/у задний поворотный кулак для Citroen, Jumpy, 2007 - 2016 среди предложений в каталоге Aldym.kz. По фотографиям можно сравнить геометрию детали, расположение креплений и фактическую комплектацию.
Закажите подходящий задний поворотный кулак на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
На кулаке находятся как центральная ось ступичного узла, так и точки соединения с рычагами подвески. Их взаимное расположение рассчитано производителем и является частью кинематики задней подвески.
Даже небольшая деформация одной из проушин после бокового удара способна изменить пространственное положение ступицы. При этом сам кулак может выглядеть почти нормально, а проблема проявится только в отклонении развала или схождения при измерении.
По этой причине при выборе б/у кулака особенно важна его аварийная история: отсутствие трещин ещё не гарантирует сохранение заводской геометрии.
