Трубки и шланги кондиционера образуют магистрали, по которым хладагент циркулирует между компрессором, конденсатором, испарителем и другими элементами системы. В конструкции одной магистрали могут сочетаться жёсткие металлические трубки, гибкие резиновые участки, фланцы, фитинги и сервисные порты.
Для Renault, 5 E-Tech, 2024 магистрали кондиционера могут отличаться длиной, формой изгибов, диаметром, расположением соединений и креплений. Конфигурация зависит от двигателя, компоновки моторного отсека, года выпуска, рестайлинга и исполнения системы кондиционирования.
Жёсткие участки магистралей обычно изготавливаются из алюминия и позволяют проложить контур в ограниченном пространстве автомобиля. Гибкие шланги применяются там, где необходимо компенсировать движение двигателя, вибрации и взаимное перемещение компонентов.
На концах магистралей находятся соединительные фланцы или фитинги с уплотнениями. В отдельные трубки могут быть встроены сервисные порты, датчики давления, глушители пульсаций или другие предусмотренные конструкцией элементы.
Металлические трубки могут повреждаться из-за коррозии, механического удара, трения о соседние детали или неправильной установки. У гибких шлангов встречаются трещины, старение материала, повреждение наружного слоя и нарушение герметичности в местах обжима. Также возможны повреждения фланцев, резьбы, сервисных портов и посадочных поверхностей уплотнений.
Основной признак негерметичности — постепенная потеря хладагента и снижение эффективности кондиционера. В месте утечки иногда появляются маслянистые следы, поскольку вместе с хладагентом из системы может выходить небольшое количество компрессорного масла. При значительном повреждении кондиционер после заправки может перестать работать за короткое время.

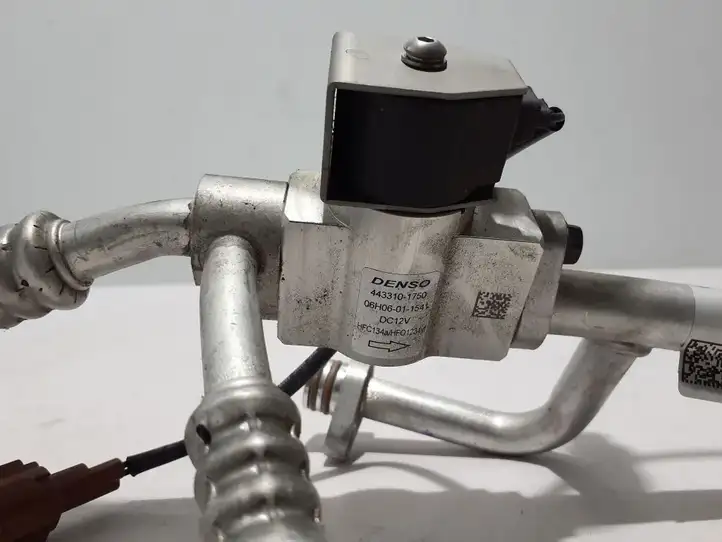

Б/у магистраль может поставляться отдельной трубкой, шлангом или комбинированным узлом из нескольких жёстких и гибких участков. На детали могут оставаться сервисные порты, датчики, кронштейны, защитные элементы и соединительные фитинги.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
При подборе сравнивают форму и длину магистрали, количество изгибов, диаметр трубок, расположение гибких участков, тип и ориентацию соединений. Важно проверить расположение кронштейнов, сервисных портов и дополнительных элементов, установленных непосредственно на магистрали.
Проверьте комплектацию: датчики, сервисные клапаны, кронштейны, крепёж, защитные элементы и уплотнительные кольца могут входить в конкретную позицию либо поставляться отдельно.
Форма магистралей напрямую связана с компоновкой моторного отсека. Поэтому для одной модели автомобиля разные двигатели могут использовать различные трубки кондиционера даже при одинаковом типе климатической системы.
Различия возможны по расположению компрессора, конденсатора и соединений, а также по диаметру трубок и маршруту их прокладки. Конфигурация может меняться после рестайлинга или при использовании другого типа силовой установки.
Для Renault, 5 E-Tech, 2024 совместимость конкретной детали можно дополнительно проверить по VIN автомобиля. Это помогает определить конфигурацию системы кондиционирования и магистраль, предусмотренную для конкретной комплектации.
Посмотреть доступные б/у автозапчасти и другие детали для автомобиля можно в каталоге Aldym.kz.
Магистраль высокого давления работает на участке системы после компрессора. По ней нагретый сжатый хладагент направляется к конденсатору, поэтому эта часть контура рассчитана на повышенное рабочее давление.
Жидкостная магистраль транспортирует сконденсированный жидкий хладагент от конденсатора или ресивера-осушителя к расширительному устройству. Обычно она имеет меньший диаметр по сравнению с всасывающей линией.
Магистраль низкого давления, также называемая всасывающей или обратной, соединяет выход испарителя с компрессором. По ней к компрессору возвращается газообразный хладагент низкого давления. Такая линия часто имеет больший диаметр.
Комбинированная магистраль объединяет в одной детали несколько металлических и гибких участков, а иногда сразу две линии контура. Такие узлы устанавливаются в сборе и могут иметь сложную форму, соответствующую компоновке конкретного автомобиля.
