Датчик давления воздуха впуска — электронный датчик, измеряющий давление во впускном тракте двигателя. Его показания используются электронным блоком управления для определения режима работы двигателя, расчёта нагрузки и управления топливоподачей, зажиганием, наддувом и другими системами в зависимости от конструкции автомобиля.
Внутри корпуса находится чувствительный электронный элемент, реагирующий на изменение абсолютного давления. Электронная схема преобразует полученное значение в сигнал, который передаётся блоку управления двигателем.
Датчик может устанавливаться непосредственно во впускной коллектор, наддувочный патрубок или другой участок воздушного тракта. В некоторых конструкциях измерение давления совмещено с измерением температуры поступающего воздуха — такой комбинированный датчик имеет дополнительный чувствительный элемент и соответствующие электрические контакты.
Датчик должен измерять давление в предусмотренном для конкретного двигателя диапазоне и передавать блоку управления соответствующий электрический сигнал. Даже физически подходящий датчик с другой измерительной характеристикой способен передавать неправильные данные.
Осмотрите корпус на трещины, сколы и следы перегрева. Посадочная часть и крепёжные отверстия должны быть целыми, а чувствительный канал — без механических повреждений и посторонних предметов.
Проверьте электрический разъём и его фиксатор. Контакты не должны иметь выраженной коррозии или оплавления. Если используется уплотнительное кольцо, оцените посадочную канавку; само старое уплотнение при необходимости следует заменить при монтаже.
Некорректный сигнал может сопровождаться ошибками давления во впуске, снижением мощности, нестабильной работой двигателя, неправильной реакцией на нагрузку или переходом системы управления в аварийный режим. На турбированном двигателе возможны ошибки регулирования давления наддува.
Эти симптомы не подтверждают неисправность датчика сами по себе. Несоответствие давления может быть вызвано утечкой во впускном тракте, неисправностью турбины или её управления, загрязнением EGR, повреждением проводки либо фактическим отклонением воздушного потока.
Обычно продаётся сам датчик в штатном корпусе. Уплотнительное кольцо, крепёж, проводка, патрубок или часть впускного коллектора входят только при их фактическом наличии на конкретной позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.

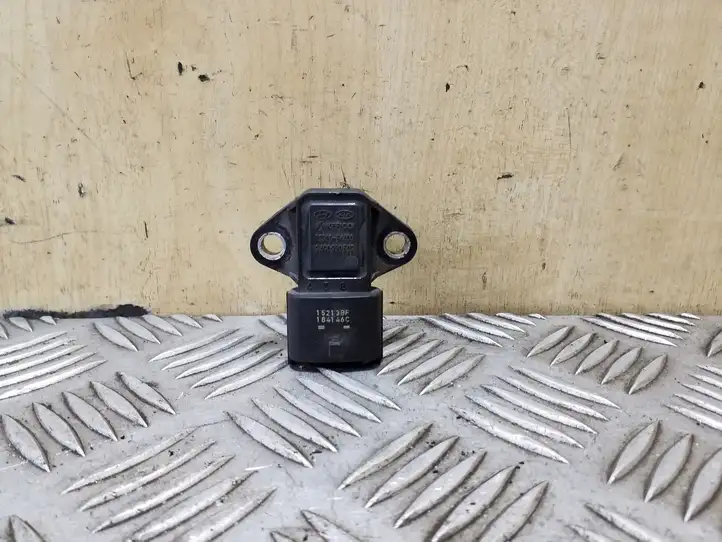

Сравните маркировку и конструкцию посадочной части датчика, расположение крепёжного отверстия и глубину рабочей части. Если датчик вставляется непосредственно во впускной тракт, важны также форма и положение уплотнения.

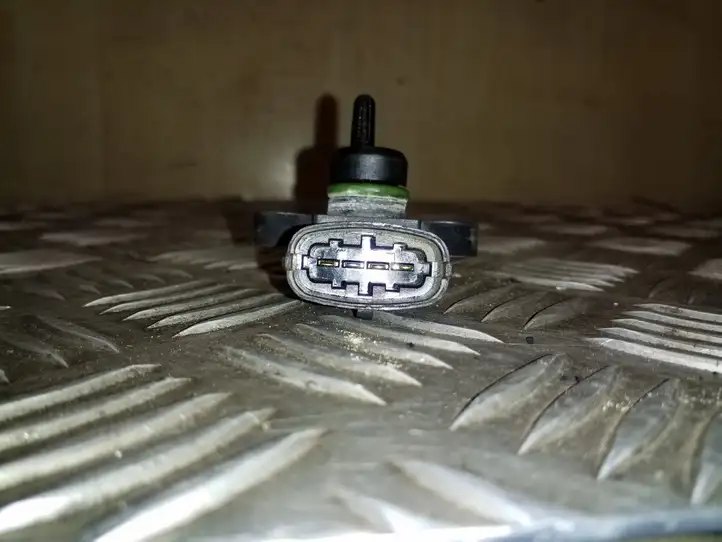

Для электрического подключения сопоставьте форму разъёма и количество контактов. У комбинированного датчика давления и температуры контактов обычно больше, чем у простого датчика давления, однако конкретную распиновку необходимо определять по системе автомобиля.
Особенно важно учитывать максимальное расчётное давление на турбированных двигателях. Датчик от атмосферной версии или другой системы наддува может физически устанавливаться в похожее посадочное место, но иметь неподходящую характеристику сигнала.
Закажите подходящий датчик давления воздуха впуска на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Обозначение MAP происходит от Manifold Absolute Pressure и обычно относится к измерению абсолютного давления во впускном коллекторе. В автомобильных каталогах датчик того же принципа может называться датчиком давления наддува, если он используется на турбированном двигателе для контроля давления во впускном тракте.
Абсолютное давление отсчитывается от полного вакуума, а не от текущего атмосферного давления. Поэтому при остановленном двигателе исправный MAP-датчик обычно показывает не ноль, а значение, близкое к атмосферному давлению.
Это важно при диагностике: например, абсолютное давление 200 кПа соответствует примерно 100 кПа избыточного давления при атмосферном давлении около 100 кПа. Диагностические приборы могут отображать абсолютное и избыточное давление по-разному.
