U-образный рычаг подвески — силовой направляющий элемент ходовой части с двумя разнесёнными ветвями или точками крепления со стороны кузова либо подрамника и соединением с колесным узлом. Такая геометрия позволяет рычагу воспринимать нагрузки в нескольких направлениях и удерживать колесо в предусмотренном положении при работе подвески.
Для Tesla, Model S, 2016 - 2021 U-образные рычаги различаются передним или задним расположением, стороной установки, геометрией ветвей, расстоянием между креплениями и конструкцией соединения с поворотным кулаком или ступичным узлом. В зависимости от конструкции рычаг может комплектоваться сайлентблоками, шаровой опорой или другими установленными элементами.

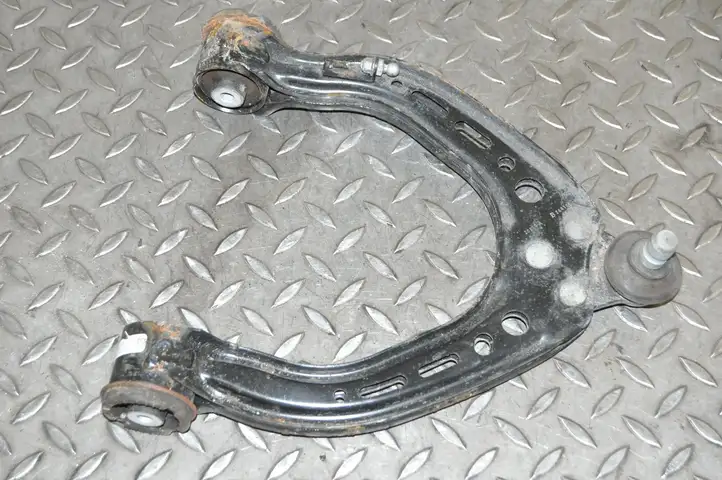

Это металлический рычаг, форма которого напоминает букву U, дугу или широкую вилку. Деталь может быть изготовлена из штампованной стали, литого или кованого алюминия и обычно имеет несколько разнесённых точек крепления, образующих жёсткую силовую конструкцию.
Конкретное устройство зависит от схемы подвески. Один U-образный рычаг может охватывать соседний элемент ходовой части, крепиться двумя сайлентблоками к подрамнику и одной шаровой опорой к поворотному кулаку либо использовать другую схему соединений, предусмотренную производителем автомобиля.
U-образный рычаг направляет движение колесного узла и воспринимает продольные и поперечные нагрузки, возникающие при разгоне, торможении, прохождении поворотов и движении по неровностям. Расположение его крепёжных точек является частью кинематики подвески и влияет на положение колеса относительно кузова.
OEM-код 104396600A помогает определить предусмотренный для Tesla, Model S, 2016 - 2021 U-образный рычаг с соответствующей геометрией, стороной установки, расположением сайлентблоков и конструкцией соединения с колесным узлом. Это особенно важно для многорычажных подвесок, где визуально похожие детали могут занимать разные положения и выполнять разные функции. Подробнее о заводских номерах деталей и их использовании при подборе запчастей можно узнать в разделе OEM-коды автозапчастей.
Осмотрите обе ветви рычага на трещины, вмятины, изгибы, сильную коррозию и следы контакта с дорожными препятствиями. Геометрия детали должна быть симметричной там, где это предусмотрено конструкцией, без нехарактерного смещения одной из крепёжных точек.
Проверьте отверстия, проушины и резьбовые участки на повреждения. Если рычаг продаётся с установленными сайлентблоками или шаровой опорой, оцените состояние пыльников, резины и отсутствие свободного люфта. Следы сварки или локальной правки требуют особого внимания.
Деформация рычага может проявляться изменением положения колеса в арке, невозможностью правильно выставить углы установки колёс или заметной разницей геометрии между сторонами автомобиля. После сильного удара автомобиль может начать уводить в сторону.
Стук и дополнительное перемещение колеса чаще возникают из-за изношенных сайлентблоков или шаровых соединений рычага. Похожие симптомы возможны при неисправности других элементов подвески, поэтому необходимо определить конкретную точку люфта.
Основной товар — U-образный рычаг соответствующей стороны и позиции подвески. На б/у детали могут оставаться запрессованные сайлентблоки, шаровая опора, втулки или крепёжные элементы, если они являются частью конкретного снятого узла.
Фактическая комплектация определяется по фотографиям и описанию предложения. Наличие шаровой опоры или исправных сайлентблоков не следует считать обязательным для каждого рычага этой категории.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Уточните ось, положение и сторону установки рычага. Сравните форму обеих ветвей, количество точек крепления и расстояния между ними, а также расположение наружного соединения с колесным узлом.
Если рычаг имеет интегрированную или установленную шаровую опору, сопоставьте её положение и тип соединения. Для рычагов с сайлентблоками важно учитывать размеры и ориентацию их посадочных мест, а не только общий внешний контур детали.
На Tesla, Model S, 2016 - 2021 геометрия U-образного рычага может зависеть от типа подвески, привода и исполнения шасси. Стандартные, спортивные и усиленные версии иногда используют отличающиеся рычаги или сайлентблоки другой характеристики.
Конструкция также может изменяться после рестайлинга или вместе с другим поворотным кулаком, подрамником либо ступичным узлом. В многорычажной подвеске особенно важно не путать детали, расположенные в разных точках одного колесного узла.
Выберите подходящий б/у U-образный рычаг подвески для Tesla, Model S, 2016 - 2021 среди предложений в каталоге Aldym.kz. По фотографиям можно сравнить геометрию рычага, расположение креплений и фактическую комплектацию.
Закажите подходящий U-образный рычаг подвески на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Несколько разнесённых креплений образуют геометрическую базу, относительно которой перемещается колесный узел. Поэтому даже небольшое изменение расстояния между ними после деформации рычага способно изменить траекторию движения колеса.
Рычаг при этом может по-прежнему устанавливаться на автомобиль, однако положение ступичного узла под нагрузкой уже не будет полностью соответствовать заводской геометрии. Это может проявиться только при измерении углов установки колёс или сравнении положения колеса в арке.
По этой причине для U-образного рычага важна не только целостность металла, но и сохранение взаимного расположения всех его крепёжных точек.
