Диффузор радиатора — элемент системы принудительного обдува, расположенный за радиатором или пакетом теплообменников. Он формирует рабочую зону вентилятора и направляет создаваемый крыльчаткой воздушный поток через теплообменную поверхность.
На автомобиле диффузор одновременно выполняет роль несущего корпуса вентиляторного узла. В зависимости от исполнения к нему крепятся один или несколько электромоторов, проводка и отдельные элементы управления. Поэтому деталь должна сохранять правильную геометрию даже при отсутствии видимых трещин.
Основу детали составляет формованный пластиковый или композитный корпус с профилированной зоной вокруг крыльчатки. В конструкции предусмотрены посадочные места электромотора, рёбра жёсткости, крепёжные уши и направляющие для установки относительно радиатора.
Форма внутренней части рассчитывается с учётом диаметра и положения крыльчатки. Некоторые корпуса имеют дополнительные воздушные окна или клапаны, которые открываются набегающим потоком на скорости и уменьшают сопротивление прохождению воздуха через диффузор.
Диффузор помогает вентилятору использовать рабочую площадь радиатора, ограничивая прохождение воздуха в обход теплообменника. Одновременно он удерживает крыльчатку в предусмотренном положении и обеспечивает необходимый зазор между вращающимися лопастями, кожухом и радиатором.

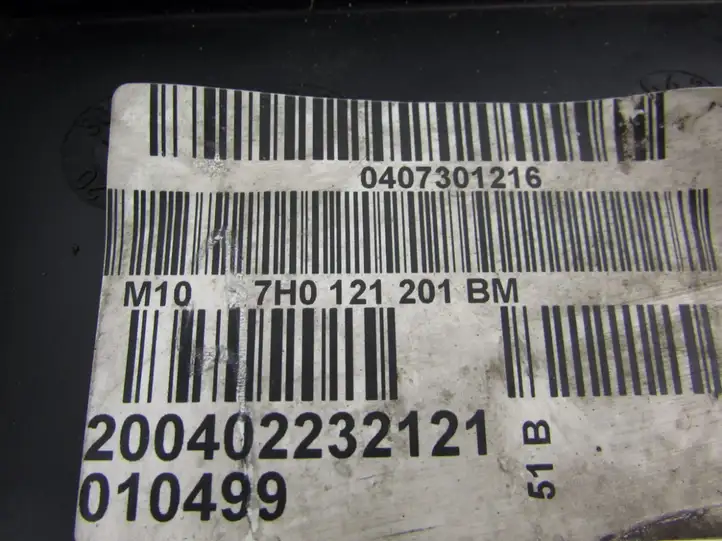

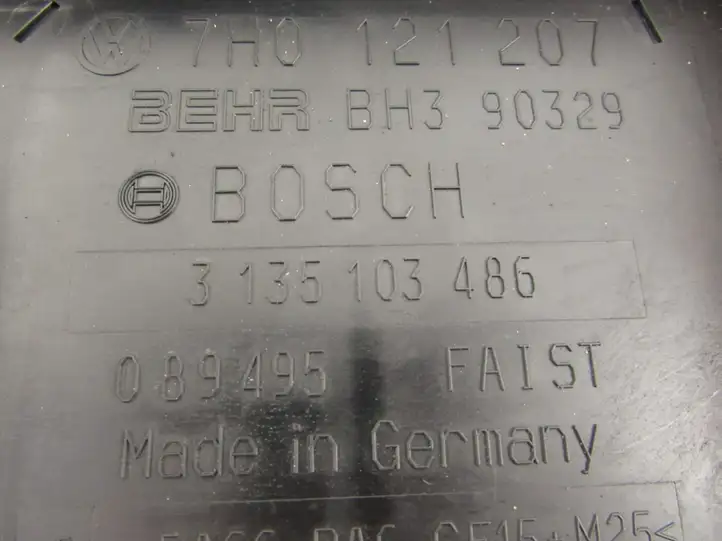

Если OEM-код диффузора не указан, при подборе для Volkswagen, Transporter - Caravelle T5, 2003 - 2009 необходимо сравнить форму и размеры корпуса, расположение креплений, количество вентиляторов, диаметр зон под крыльчатки и посадочные места электромоторов. Совместимость рекомендуется дополнительно проверить по VIN автомобиля, поскольку исполнение вентиляторного узла может зависеть от двигателя и комплектации. Подробнее о заводских номерах деталей и их использовании при подборе запчастей можно узнать в разделе OEM-коды автозапчастей.
У б/у детали в первую очередь проверяют крепёжные уши, рёбра жёсткости и посадочные места электромоторов. Трещина около крепления особенно нежелательна, поскольку вибрация работающего вентилятора может постепенно увеличивать повреждение.
Осмотрите внутренний контур около крыльчатки. Потёртости и следы ударов лопастей могут указывать на деформацию корпуса. Если на диффузоре имеются воздушные клапаны или створки, они должны быть целыми и свободно перемещаться.
Деформированный или плохо закреплённый диффузор может создавать дребезг и вибрацию при включении вентилятора. При смещении корпуса крыльчатка способна периодически касаться внутренней поверхности, что сопровождается характерным механическим шумом.
При значительном разрушении кожуха вентилятор может хуже протягивать воздух через радиатор. В результате проблемы с охлаждением становятся заметнее в пробках и на стоянке, тогда как на скорости температура может оставаться нормальной благодаря набегающему потоку.

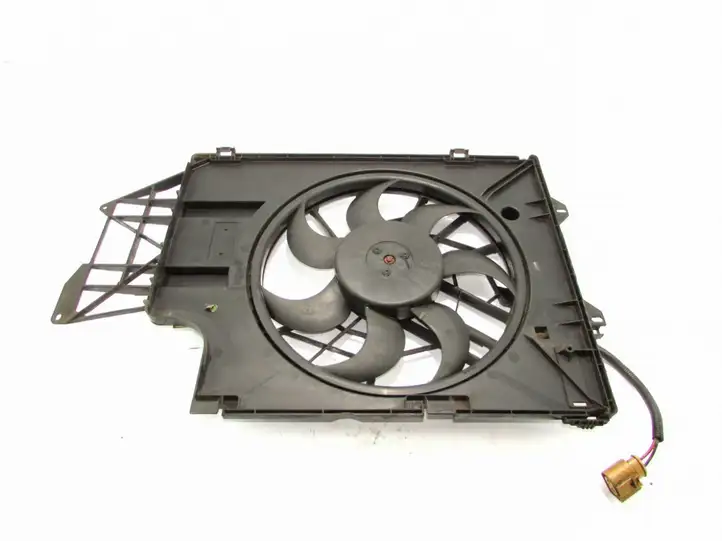

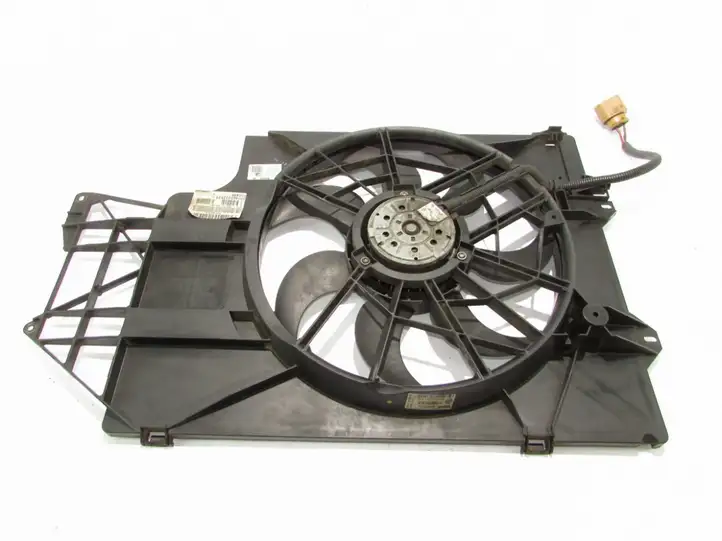

Основной товар — б/у диффузор радиатора. Конкретная позиция может представлять собой отдельный пластиковый корпус либо вентиляторный модуль с установленными электромоторами и крыльчатками. Фактическую комплектацию необходимо проверять по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Для отдельного диффузора сравните наружный контур, расстояние между креплениями, посадочные места электромотора и диаметр зоны вращения крыльчатки. Важно, чтобы после установки мотор занимал предусмотренное положение относительно кожуха.
Если покупается узел с вентиляторами, дополнительно сравните электрические разъёмы, количество контактов, диаметр и направление крыльчаток, а также наличие встроенного электронного регулятора или блока управления, если он предусмотрен конструкцией.
На Volkswagen, Transporter - Caravelle T5, 2003 - 2009 разные версии вентиляторного узла могут применяться в зависимости от двигателя, типа коробки передач, климатической системы и тепловой нагрузки силового агрегата. Более мощная версия автомобиля может использовать иной вентилятор даже при внешне похожем пакете радиаторов.
Различия встречаются и между дорестайлинговыми и рестайлинговыми автомобилями. Изменение радиатора, передней панели или электронного управления вентилятором может привести к применению другого диффузора.
Закажите подходящий диффузор радиатора на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Между концами лопастей вентилятора и внутренним контуром диффузора предусмотрен рабочий зазор. Если он становится слишком большим, увеличивается перетекание воздуха вокруг крыльчатки и часть производительности вентилятора расходуется менее эффективно.
Слишком маленький или неравномерный зазор создаёт другую проблему: при вибрации, нагреве пластика или небольшом смещении электромотора лопасти могут начать касаться корпуса. Поэтому даже диффузор без трещин может оказаться непригодным, если после удара он потерял исходную форму.
Особенно внимательно геометрию следует оценивать у деталей с автомобилей после повреждения передней части. Центральная зона диффузора может быть смещена относительно наружных креплений без очевидного разрушения пластика.
