Артикул: 1991974
Средний карданный вал — промежуточная секция многосоставной карданной передачи, которая передаёт крутящий момент между соседними секциями кардана или агрегатами трансмиссии. Такая конструкция применяется на автомобилях, где из-за длины, компоновки или геометрии привода использовать один цельный карданный вал нецелесообразно.
Для Volkswagen, Phaeton, 2002 - 2008 средние карданные валы различаются длиной и диаметром трубы, типом соединений на концах, конструкцией шарниров, шлицев и расположением промежуточной опоры. Исполнение зависит от колёсной базы, коробки передач, раздаточного механизма, типа привода и общей конструкции карданной передачи.
Средний кардан представляет собой отдельную вращающуюся секцию составной карданной передачи. Обычно это металлический трубчатый вал с предусмотренными конструкцией вилками, фланцами, шлицевыми или шарнирными соединениями. На одной из промежуточных секций также может располагаться посадочное место подвесного подшипника.
В зависимости от автомобиля карданная передача может состоять из двух или нескольких секций. Поэтому понятие «средний карданный вал» обозначает положение конкретной секции в общей передаче, а не универсальную деталь одинаковой конструкции для всех автомобилей.
Средний карданный вал передаёт вращение через центральную часть многосекционной карданной передачи и одновременно работает совместно с шарнирами и промежуточными опорами. Его геометрия должна обеспечивать правильное взаимное положение соседних секций и предусмотренные рабочие углы шарниров.
Если OEM-код среднего карданного вала не указан, при подборе для Volkswagen, Phaeton, 2002 - 2008 необходимо сравнить длину секции, диаметр трубы, соединения на обоих концах, шлицы или фланцы, тип шарниров и положение подвесной опоры. Совместимость рекомендуется дополнительно проверить по VIN автомобиля и исполнению всей карданной передачи, поскольку изменение одной секции может сопровождаться отличиями соседних частей. Подробнее о заводских номерах деталей и их использовании при подборе запчастей можно узнать в разделе OEM-коды автозапчастей.
Осмотрите трубу по всей длине на вмятины, изгибы, трещины, глубокую коррозию и следы ударов. Особого внимания требуют сварные зоны и места крепления балансировочных грузиков — отсутствие или повреждение заводского балансировочного элемента может повлиять на работу вала.
Проверьте вилки, фланцы и шлицы на деформацию и выраженную выработку. Если вместе с секцией установлены шарнир, подвесной подшипник или подвижное соединение, оцените отсутствие чрезмерного люфта, заклинивания и механических повреждений этих элементов.
Нарушение геометрии или балансировки средней секции может проявляться вибрацией, которая возникает или усиливается в определённом диапазоне скорости автомобиля. С ростом скорости вращения даже небольшое биение кардана становится заметнее.
Изношенные соединения могут сопровождаться стуком при начале движения, переключении передач или резком изменении нагрузки. Гул, дребезг и удары в центральной части автомобиля также возможны при неисправности подвесного подшипника или шарниров, поэтому источник симптома необходимо определять диагностикой.

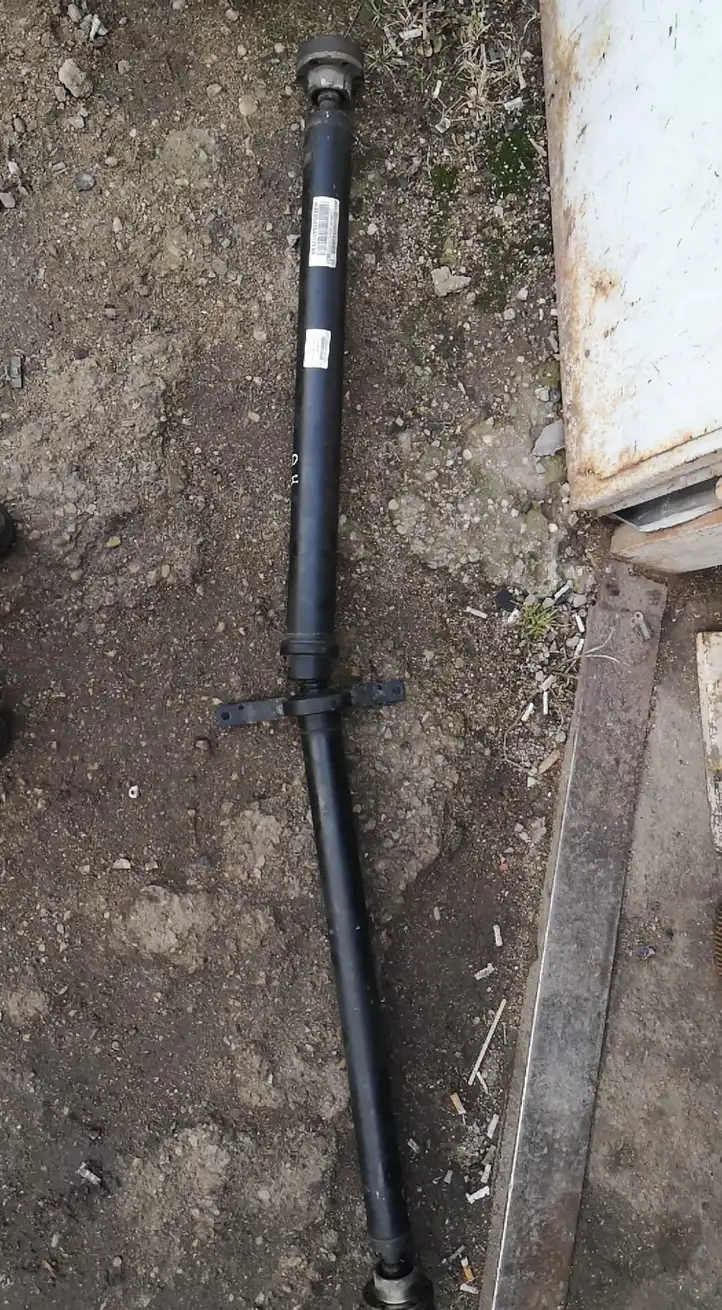

Основной товар — средняя секция карданного вала в фактической сборке конкретного предложения. На ней могут оставаться предусмотренные конструкцией вилки, фланцы, шарниры, шлицевые элементы или детали крепления промежуточной опоры.
Другие секции кардана, подвесной подшипник и крепёж не являются обязательной частью предложения, если они отдельно не показаны или не указаны в описании. Фактическую комплектацию необходимо проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните общую конструкцию средней секции и оба её соединительных конца. В зависимости от исполнения необходимо сверить фланцы, количество и расположение крепёжных отверстий, шлицевое соединение, вилки или другие предусмотренные элементы.
Отдельно сравните длину секции и положение места установки подвесной опоры, если оно предусмотрено. Средний кардан должен правильно соединяться с соседними секциями без чрезмерного растяжения или сжатия подвижных соединений.
Для Volkswagen, Phaeton, 2002 - 2008 конструкция средней секции может зависеть от колёсной базы, двигателя, коробки передач и типа полного или заднего привода. Особенно заметны различия между автомобилями с разной длиной кузова или различными вариантами трансмиссии.
Производитель также может изменять конструкцию карданной передачи в течение выпуска модели. В результате отдельные секции от разных версий автомобиля могут выглядеть похоже, но отличаться длиной, соединениями или положением промежуточной опоры.
Выберите подходящий б/у средний карданный вал для Volkswagen, Phaeton, 2002 - 2008 среди доступных предложений в Aldym.kz. По фотографиям можно сравнить форму секции, фланцы, шлицы, шарниры и фактическую комплектацию детали.
Закажите подходящий средний карданный вал на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Составной карданный вал балансируется как вращающаяся система, а положение отдельных секций и вилок может быть задано конструкцией. При разборке шлицевого соединения секцию нельзя произвольно устанавливать в любое положение, если производителем предусмотрена определённая ориентация.
Неправильная фазировка вилок способна изменить кинематику карданных шарниров. Колебания угловой скорости, которые при правильной сборке частично компенсируют друг друга, начинают складываться и могут вызывать вибрацию даже при отсутствии заметного люфта.
Поэтому перед разъединением составного кардана обычно сохраняют монтажные метки, а при установке б/у средней секции проверяют предусмотренное положение соединяемых частей. Если исходная ориентация неизвестна или вал ремонтировался, может потребоваться профессиональная проверка карданной передачи и балансировки.
