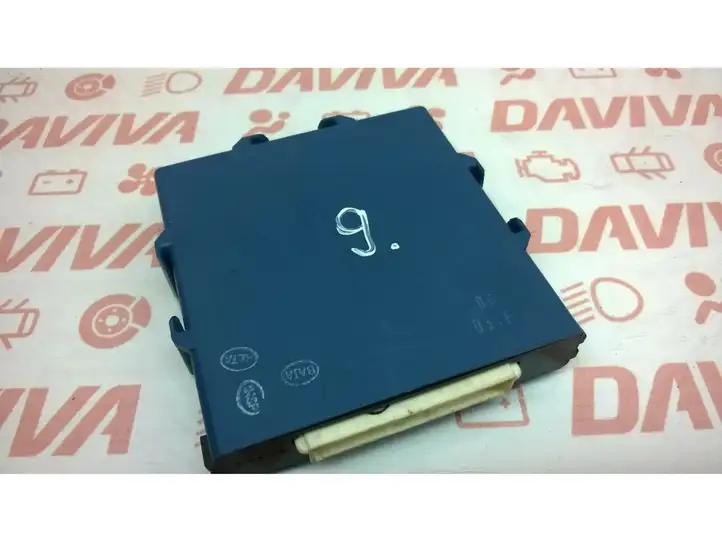

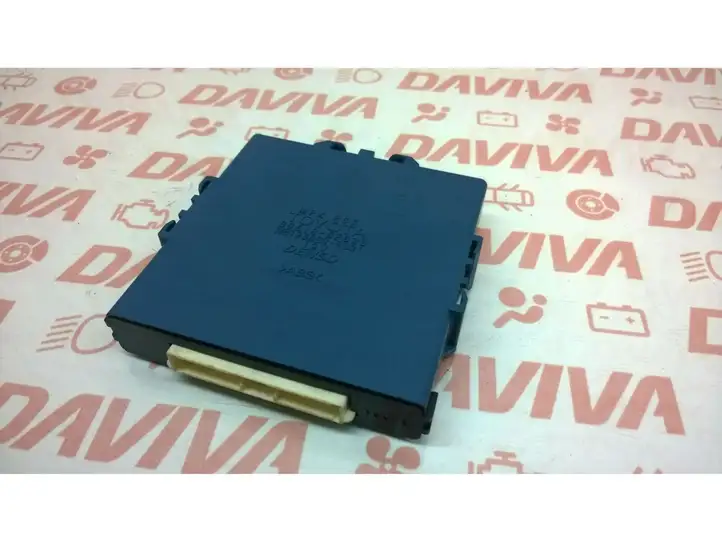

Артикул: 1839061
Блок управления зажиганием — электронный модуль, участвующий в управлении формированием искры в бензиновом двигателе. В зависимости от конструкции автомобиля он получает управляющий сигнал от ЭБУ двигателя или других элементов системы и коммутирует ток первичной цепи катушки зажигания в требуемый момент.
Для Toyota, Corolla E120 E130, 2004 - 2007 такие блоки различаются количеством каналов, электрической схемой, разъёмами, способом управления катушками и конструкцией системы зажигания. На более современных автомобилях функции отдельного блока зажигания могут быть перенесены в ЭБУ двигателя или непосредственно в электронные катушки.
Это силовой электронный модуль, работающий в цепи управления одной или несколькими катушками зажигания. Внутри обычно находятся электронные ключи, которые включают и отключают ток первичной обмотки катушки по управляющим сигналам системы двигателя.
Исполнение зависит от поколения автомобиля. Модуль может быть отдельной деталью на кузове или двигателе, устанавливаться рядом с катушками либо конструктивно объединяться с катушечным модулем. Поэтому перед покупкой важно определить, какая именно архитектура зажигания используется на автомобиле.
Блок управления зажиганием обеспечивает электрическое управление катушками в соответствии с командами системы двигателя. Для корректной работы должны совпадать количество каналов, электрические характеристики, распиновка и способ управления катушками.
OEM-код 89618-0F020 помогает определить предусмотренный для Toyota, Corolla E120 E130, 2004 - 2007 модуль с соответствующим количеством каналов зажигания, конфигурацией разъёмов и электрическим исполнением. Дополнительно рекомендуется сверять маркировку производителя и буквенные или цифровые индексы детали. Подробнее о заводских номерах деталей и их использовании при подборе запчастей можно узнать в разделе OEM-коды автозапчастей.
Осмотрите корпус на трещины, следы перегрева, оплавления и механического повреждения. Если модуль имеет металлическое основание для отвода тепла, проверьте его плоскость и отсутствие сильной коррозии в зоне прилегания.
Разъём должен быть целым, без окисления, обгоревших контактов, погнутых или утопленных пинов. Обратите внимание на следы вскрытия корпуса и нештатного ремонта, а также сохранность заводской маркировки.
Возможные признаки — отсутствие искры на одном или нескольких каналах, пропуски зажигания, нестабильная работа двигателя, затруднённый запуск или внезапная остановка двигателя. Некоторые неисправности проявляются преимущественно после прогрева электронного модуля.
Такие симптомы не подтверждают неисправность блока сами по себе. Аналогичные проявления возникают из-за свечей, катушек, высоковольтной части, повреждённой проводки, плохого питания или массы, а также неисправных датчиков положения коленчатого или распределительного вала.
Основной товар — электронный блок управления зажиганием в фактической комплектации конкретного предложения. Вместе с ним может присутствовать штатный кронштейн или элемент крепления, если он показан на фотографиях.
Катушки, свечи зажигания, высоковольтные провода, жгут двигателя и ЭБУ не являются обязательной частью комплекта, если отдельно не указано иное. Для объединённых катушечно-модульных конструкций фактический состав детали следует определять по конкретному предложению.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните полную маркировку установленного и предлагаемого блока, количество контактов, форму разъёма и расположение креплений. Для многоканального модуля важно соответствие числу и схеме управляемых катушек.
Уточните конструкцию системы зажигания конкретного двигателя. Отдельный коммутатор, катушечный модуль со встроенной электроникой и система с индивидуальными интеллектуальными катушками являются разными решениями и не должны подбираться только по внешнему сходству деталей.
Для Toyota, Corolla E120 E130, 2004 - 2007 система зажигания может различаться прежде всего в зависимости от установленного двигателя. Внутри одной модели могут использоваться отдельные модули, сдвоенные или многоканальные катушки либо индивидуальные катушки с собственной силовой электроникой.
Изменения возможны и в течение выпуска одного двигателя: производитель может менять поставщика электронных компонентов, разъёмы или электрическую схему. Поэтому год автомобиля без идентификации конкретного исполнения системы зажигания недостаточен для точного подбора.
Выберите подходящий б/у блок управления зажиганием для Toyota, Corolla E120 E130, 2004 - 2007 среди доступных предложений в Aldym.kz. Сравните фотографии, заводские обозначения и электрический разъём с установленной деталью.
Закажите подходящий блок управления зажиганием на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
При коммутации первичной цепи катушки силовые электронные элементы блока работают с заметной электрической нагрузкой и выделяют тепло. Поэтому отдельные модули зажигания устанавливаются на металлическую поверхность или имеют собственное теплоотводящее основание.
На конструкциях, где производителем предусмотрен специальный теплопроводящий материал между модулем и основанием, правильный монтаж помогает передавать тепло от электроники к несущей поверхности. Нарушение теплового контакта способно повысить рабочую температуру силовых элементов.
По этой причине исправный модуль нельзя устанавливать произвольно или изолировать от предусмотренного теплоотвода. При замене необходимо соблюдать штатное место, способ крепления и сервисные требования производителя.
