Проводка генератора — электрические провода и соединения, связывающие генератор с аккумулятором, бортовой сетью и системой управления зарядкой автомобиля. В зависимости от конструкции это может быть отдельный силовой кабель, жгут с управляющим разъёмом либо участок общей проводки двигателя.
Для Alfa Romeo, Giulia, 2016 проводка различается длиной и маршрутом прокладки, сечением силового кабеля, расположением ответвлений и типом управляющего подключения. Конструкция зависит от двигателя, расположения генератора и архитектуры электрической системы автомобиля.
Основной силовой провод соединяет выход генератора B+ с аккумулятором или распределительной точкой питания. Он рассчитан на большой ток и обычно имеет соответствующее сечение, кольцевые наконечники и защитную изоляцию.
Дополнительно может использоваться отдельный разъём с одним или несколькими управляющими контактами. Через него в зависимости от автомобиля передаются сигналы возбуждения, контроля зарядки или цифрового управления генератором. Отдельные жгуты также могут включать крепёжные клипсы, защитные гофры и дополнительные ответвления.
Проводка обеспечивает передачу вырабатываемого генератором тока в электрическую систему автомобиля и связь генератора с управляющими цепями. Неправильное сечение, соединение или распиновка могут нарушить работу системы зарядки даже при полностью исправном генераторе.

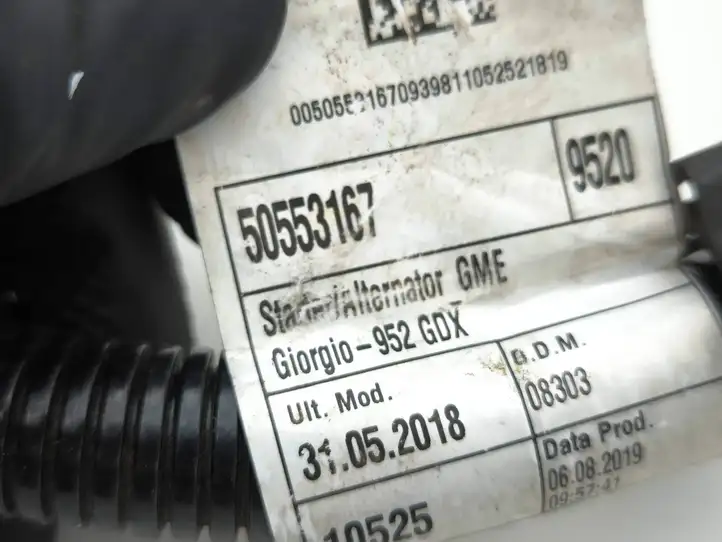

OEM-код 50553167 помогает определить предусмотренное для Alfa Romeo, Giulia, 2016 исполнение проводки генератора и её соответствие конкретной электрической архитектуре автомобиля. Подробнее о заводских номерах деталей и их использовании при подборе запчастей можно узнать в разделе OEM-коды автозапчастей.
Осмотрите изоляцию по всей доступной длине жгута. Не должно быть глубоких порезов, оплавления, участков с оголённым проводником или сильного перетирания. Особое внимание стоит уделить местам изгиба и участкам, проходящим рядом с двигателем и горячими компонентами.
Проверьте силовые наконечники и контакты разъёмов на коррозию, перегрев и механические повреждения. Фиксаторы разъёмов и штатные элементы крепления жгута желательно сохранить целыми, поскольку они удерживают проводку вдали от ремня и нагретых деталей.
Плохой контакт в силовой цепи может приводить к недостаточной зарядке аккумулятора, нестабильному напряжению или появлению предупреждения системы зарядки. При значительном переходном сопротивлении соединение способно заметно нагреваться.
Повреждение управляющей цепи может вызывать отсутствие возбуждения генератора, ошибки системы зарядки или неправильное управление его производительностью. Неисправность иногда проявляется периодически при вибрации двигателя или движении жгута.

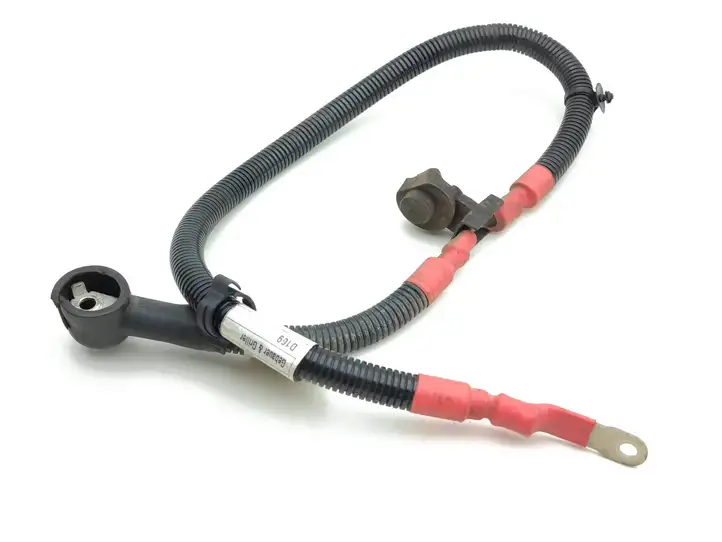

Товаром может быть отдельный силовой кабель генератора либо жгут с несколькими проводами и разъёмами. Клипсы, защитные гофры, крепёж и ответвления входят в комплект только при их фактическом наличии — состав конкретной позиции следует проверять по фотографиям.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите, требуется силовой кабель или полный участок жгута. Сравните длину и направление прокладки, форму силовых наконечников и конструкцию управляющего разъёма.
Для жгута с несколькими ответвлениями важно, чтобы их расположение соответствовало размещению компонентов на конкретном двигателе и позволяло установить проводку в штатные точки крепления без натяжения.
На Alfa Romeo, Giulia, 2016 схема подключения генератора может зависеть от двигателя, типа установленного генератора и системы управления энергопотреблением. На автомобилях одной модели могут использоваться как относительно простые цепи возбуждения, так и электронно управляемые системы зарядки.
Различия в расположении двигателя и навесного оборудования также меняют маршрут жгута. Поэтому проводка должна соответствовать не только электрической схеме, но и фактической компоновке моторного отсека.
Выберите подходящую б/у проводку генератора для Alfa Romeo, Giulia, 2016 среди предложений в каталоге Aldym.kz. Для точного подбора используйте OEM-код 50553167, данные двигателя и фотографии разъёмов конкретной детали.
Закажите подходящую проводку генератора на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Большое сечение кабеля рассчитано на передачу значительного тока, но сопротивление всей цепи определяется не только самим проводником. Ослабленный болтовой контакт, окисление наконечника или повреждение жил около места обжима создают участок повышенного сопротивления.
При прохождении большого тока даже небольшое дополнительное сопротивление вызывает выделение тепла. Поэтому локально нагретый наконечник или соединение может существовать одновременно с внешне целой основной частью кабеля.
Такой дефект способен уменьшать фактическое напряжение зарядки на аккумуляторе и одновременно перегревать соединение. Поэтому при диагностике силовой проводки информативно оценивать не только целостность кабеля, но и падение напряжения на цепи под рабочей нагрузкой.
