Датчик положения коленчатого вала (ДПКВ) — электронный компонент системы управления двигателем, определяющий положение и частоту вращения коленвала. На основании его сигналов электронный блок управления рассчитывает моменты впрыска топлива и зажигания, контролирует обороты двигателя и синхронизирует работу основных систем силового агрегата.

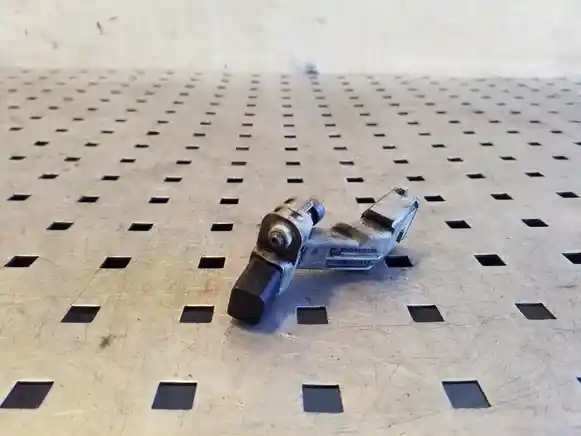

В категории представлены датчики коленвала б/у различных конструкций: компактные датчики со встроенным разъёмом и исполнения с проводом и выносным штекером. Датчик считывает изменения магнитного поля или положение зубьев задающего диска, в зависимости от используемой технологии. Он не является датчиком распредвала, хотя оба компонента участвуют в определении фаз работы двигателя.
Датчик коленвала состоит из чувствительного элемента, защитного корпуса и электрического соединения. Индуктивные датчики формируют переменный сигнал при прохождении зубьев задающего диска, а датчики Холла и другие активные исполнения используют электронную схему, для которой обычно требуется питание.
Конструкция различается длиной измерительного наконечника, формой крепления, количеством контактов и расположением разъёма. У некоторых датчиков провод является частью изделия, у других штекер находится непосредственно на корпусе. Эти особенности определяют возможность установки и правильного подключения.
Оригинальный номер помогает определить совместимость датчика с конкретным двигателем и его электронной системой управления. При подборе учитываются тип чувствительного элемента, электрические характеристики, расположение крепёжной точки и геометрия рабочей части.
Проверить обозначение детали и сведения о заводских номерах можно в разделе OEM-коды автозапчастей. Если на корпусе датчика указан номер производителя, его следует сопоставить с оригинальным каталожным обозначением. Взаимозаменяемость разных номеров необходимо подтверждать по VIN и каталогу, а не только по внешнему сходству.
Датчик коленвала устанавливается вблизи вращающегося задающего элемента, связанного с коленчатым валом. В зависимости от двигателя он может располагаться возле шкива коленвала, на блоке цилиндров либо в зоне соединения двигателя с коробкой передач, где считывает сигнал с маховика или специального диска.
Место установки влияет на доступность датчика при обслуживании. На одних двигателях его можно снять из моторного отсека, на других требуется доступ снизу автомобиля или демонтаж соседних элементов. Крепление должно обеспечивать предусмотренное производителем положение чувствительного наконечника относительно задающего диска.
При оценке бывшего в эксплуатации датчика проверяют целостность пластикового или металлического корпуса, отсутствие трещин, повреждений крепёжного уха и деформации измерительного наконечника. Следы сильного механического контакта с задающим диском могут свидетельствовать о неправильном положении датчика или повреждении соседних деталей.
У исполнений с проводом отдельно осматривают изоляцию, места изгибов и соединение кабеля с корпусом. Разъём должен иметь целые фиксаторы и контакты без выраженной коррозии. Незначительные внешние следы эксплуатации допустимы, однако они не должны сопровождаться повреждением электрической или измерительной части.
При нарушении сигнала ДПКВ двигатель может не запускаться, внезапно глохнуть или нестабильно работать. Иногда неисправность проявляется только после прогрева: при повышении температуры сигнал датчика пропадает, а после остывания временно восстанавливается.
Дополнительными признаками бывают отсутствие достоверных оборотов двигателя при прокрутке стартером, пропуски воспламенения и ошибки синхронизации. Однако похожие симптомы возникают при повреждении проводки, неисправности задающего диска или проблемах с питанием электронного блока. Поэтому перед заменой необходимо установить причину нарушения сигнала.
1. Сравните OEM-номер с маркировкой установленного датчика и проверьте соответствие двигателю.
2. Осмотрите рабочий наконечник на сколы, трещины и следы контакта с вращающимися деталями.
3. Проверьте крепёжное отверстие, посадочную поверхность и наличие уплотнительного кольца, если оно предусмотрено конструкцией.
4. Сопоставьте количество контактов, форму штекера и положение фиксатора разъёма.
5. Для датчика с кабелем проверьте длину провода, целостность изоляции и состояние защитной оболочки.
6. При возможности проверьте сигнал датчика подходящим диагностическим оборудованием или осциллографом с учётом его типа и заводских характеристик.
Важно: измерение сопротивления может использоваться для проверки некоторых индуктивных датчиков, но не является универсальным способом диагностики. Активные датчики требуют другой методики проверки, а исправное сопротивление обмотки само по себе не подтверждает качество сигнала.
Замена требуется при подтверждённом отказе чувствительного элемента, повреждении корпуса, обрыве встроенного кабеля или устойчивом нарушении сигнала, вызванном самим датчиком. Если двигатель периодически перестаёт запускаться, а диагностика фиксирует потерю сигнала коленвала, датчик входит в число компонентов, требующих проверки.
При этом замена не устранит проблему, если причина заключается в повреждённых зубьях задающего диска, неправильном зазоре, загрязнённом разъёме или неисправной проводке. До покупки новой детали желательно проверить всю цепь формирования и передачи сигнала.
Датчик может продаваться отдельно либо вместе с заводским кабелем, разъёмом и установленным уплотнительным кольцом. У датчиков с выносным штекером провод входит в конструкцию изделия и не должен рассматриваться как отдельная универсальная проводка двигателя.
Крепёжный болт, дополнительные держатели кабеля и защитные элементы могут отсутствовать. Их наличие определяется конкретным товаром и должно уточняться по фотографии. Задающий диск, шкив коленвала и датчик распредвала в стандартную комплектацию ДПКВ не входят.
Помимо каталожного номера, необходимо сравнить длину рабочей части, расстояние от посадочной поверхности до наконечника, расположение крепёжного отверстия и геометрию корпуса. Для исполнений с кабелем важны его длина, направление выхода из корпуса и расположение фиксирующих элементов.
Электрические параметры имеют не меньшее значение: индуктивный и активный датчики не являются взаимозаменяемыми только потому, что имеют похожие размеры. Также могут отличаться назначение контактов, характеристики сигнала и требования электронного блока управления двигателем.
Один автомобильный модельный ряд может оснащаться несколькими двигателями, для которых предусмотрены разные датчики положения коленчатого вала. Различия возможны между бензиновыми и дизельными версиями, поколениями двигателей и отдельными периодами производства.
Даже при одинаковом рабочем объёме двигателя датчики могут отличаться из-за изменений конструкции блока цилиндров, задающего диска или системы управления. Для надёжного подбора следует использовать VIN, код двигателя и OEM-номер, указанный в каталоге производителя.
На Aldym.kz можно ознакомиться с фотографиями, оригинальными номерами и описаниями доступных датчиков коленвала. Предусмотрена гарантия 14 дней и доставка по Казахстану.
Датчик коленвала взаимодействует с электронным блоком управления двигателем, а в системах с контролем фаз газораспределения его сигнал сопоставляется с показаниями датчика распредвала. Это позволяет определять положение поршней и последовательность рабочих циклов.
При диагностике также обращают внимание на задающий диск, разъёмы и жгут проводки двигателя. Если сигнал коленвала искажён из-за механического повреждения задающего элемента, установка исправного датчика не решит проблему синхронизации.
Датчик коленвала определяет положение и скорость вращения коленчатого вала. Его сигнал необходим для расчёта оборотов двигателя и временной привязки процессов впрыска и зажигания. Датчик распредвала передаёт информацию о положении распределительного вала и помогает определить фазу рабочего цикла цилиндров.
На двигателях, использующих оба сигнала, блок управления сравнивает их для контроля синхронизации газораспределительного механизма. Несмотря на сходный принцип работы отдельных исполнений, эти датчики имеют разное назначение и обычно отличаются местом установки, геометрией и электрическими характеристиками.
Перед установкой очищают посадочное место и проверяют отсутствие посторонних частиц возле измерительного наконечника. Датчик устанавливают без перекоса, а крепёж затягивают с моментом, предусмотренным производителем двигателя. Если конструкцией предусмотрено уплотнительное кольцо, оно должно быть исправным и правильно расположенным.
Провод датчика необходимо проложить по штатному маршруту, исключив контакт с выпускной системой, приводными ремнями и вращающимися элементами. После подключения проверяют запуск двигателя, показания оборотов и наличие диагностических ошибок. Если конструкция требует регулировки зазора, её выполняют по заводской инструкции.
Да. Если блок управления не получает необходимый сигнал положения коленвала, он может не разрешать впрыск топлива или зажигание, поэтому двигатель не запускается.
При температурно-зависимой неисправности внутренней обмотки или электронной схемы сигнал может нарушаться на горячем двигателе. Для подтверждения причины требуется диагностика в момент появления неисправности.
На многих двигателях это возможно, но доступ зависит от расположения датчика. Иногда для демонтажа достаточно снять защиту или соседние элементы, а в других конструкциях работа значительно сложнее.
