Комплект вентиляторов системы охлаждения — вентиляторный узел, создающий принудительный поток воздуха через радиатор двигателя, конденсер кондиционера и другие теплообменники передней части автомобиля. Комплект может состоять из двух вентиляторов с электродвигателями, установленных в общем диффузоре, либо из нескольких связанных элементов вентиляторного модуля.

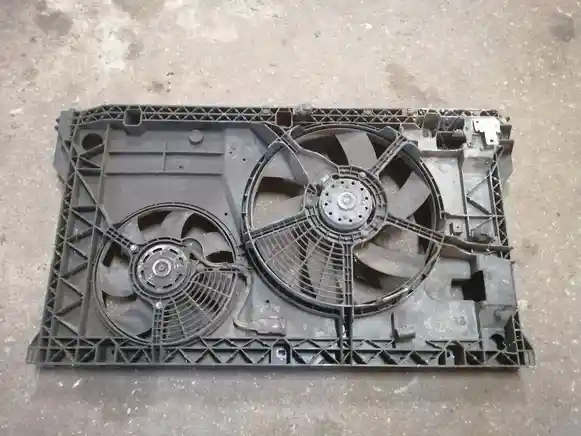

Типичный двухвентиляторный узел включает общий диффузор, две крыльчатки и два электродвигателя. Вентиляторы могут иметь одинаковый или разный диаметр и производительность в зависимости от требуемого распределения воздушного потока по площади радиаторного пакета.
Управление может осуществляться через внешние реле и резисторы либо через встроенную электронную схему регулирования. В некоторых конструкциях один из вентиляторов выполняет основную функцию, а второй подключается при повышенной тепловой нагрузке или определённых режимах работы кондиционера.
Комплект вентиляторов обеспечивает принудительный обдув теплообменников в условиях, когда встречного воздушного потока недостаточно. Особенно важна его работа на холостом ходу, при медленном движении и в пробках, а также при включённой системе кондиционирования.
Алгоритм зависит от автомобиля. В одной системе оба вентилятора могут работать одновременно на разных скоростях, в другой второй вентилятор подключается только при увеличении температуры или нагрузки на кондиционер. Управление может учитывать температуру охлаждающей жидкости, давление хладагента, запрос климатической системы и режим работы двигателя.
При движении на высокой скорости основную часть воздуха через теплообменники создаёт набегающий поток. На малой скорости вентиляторный модуль компенсирует его недостаток, поддерживая обдув радиатора и конденсера независимо от скорости автомобиля.
Осмотрите обе крыльчатки: все лопасти должны быть целыми, без трещин и следов контакта с диффузором. Проверьте центральные ступицы и положение вентиляторов относительно кожуха — заметный перекос может указывать на повреждение крепления двигателя или самой рамки.
У каждого электродвигателя оцените люфт вала и состояние разъёма. Контакты не должны иметь выраженных следов перегрева, оплавления или сильной коррозии. Если в узел встроен электронный модуль управления, осмотрите его корпус и соединения на следы повреждения и попадания влаги.
Если один вентилятор перестаёт работать, второй в некоторых режимах может частично компенсировать недостаток воздушного потока. Поэтому неисправность не всегда сразу приводит к перегреву, но может проявляться повышением температуры в пробке или ухудшением работы кондиционера на стоящем автомобиле.
Другими признаками являются отсутствие одной из предусмотренных скоростей, позднее включение, нестабильные обороты, вибрация или сильный механический шум. При отказе общего управления могут одновременно перестать работать оба вентилятора.
1. Начните с функциональной проверки. Наблюдайте, включаются ли оба вентилятора в режимах, когда система действительно запрашивает дополнительный обдув. Учитывайте, что алгоритм их работы зависит от температуры двигателя и климатической системы.
2. При выключенном питании проверьте предохранители. Если конструкция использует отдельные цепи для каждого вентилятора, неисправность одного предохранителя или реле может привести к работе только части модуля.
3. Осмотрите электрические соединения. Проверьте разъёмы двигателей, общий разъём модуля и доступную проводку на окисление, оплавление и повреждение фиксаторов.
4. Напряжение проверяйте по электрической схеме конкретного автомобиля. Мультиметр устанавливают в режим измерения постоянного напряжения с диапазоном выше напряжения бортовой сети. Необходимо учитывать, что часть контактов может использоваться не для постоянного питания, а для управляющего сигнала.
5. Механическую часть проверяйте после отключения вентилятора. Крыльчатки должны вращаться без выраженного заедания и чрезмерного люфта. Если один двигатель вращается заметно тяжелее другого, это может указывать на механический износ.
Важно: не измеряйте сопротивление или прозвонку на цепи под напряжением, не замыкайте контакты разъёма и не подавайте питание аккумулятора на неизвестные выводы электронно управляемого модуля. Не приближайте руки и инструмент к вентилятору, способному автоматически запуститься.
Замена узла целиком оправдана при повреждении общего диффузора и нескольких его компонентов, отказе неразборного электронного управления либо одновременном значительном износе вентиляторов. Также комплект меняют, если конструкция производителя не предусматривает отдельную замену неисправного элемента.
Если повреждён только один отдельно заменяемый электродвигатель, крыльчатка или внешний элемент управления, необходимость покупки всего комплекта зависит от конструкции конкретного вентиляторного модуля.
Комплект обычно продаётся как собранный вентиляторный модуль с диффузором, крыльчатками и электродвигателями. Электронный блок, резистор, проводка или дополнительные крепления входят только в том случае, если они присутствуют на конкретном товаре — фактическую комплектацию следует проверять по фотографиям.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните ширину и высоту всего модуля, количество вентиляторов, диаметр каждой крыльчатки и расположение точек крепления диффузора. Важно также проверить, с какой стороны радиаторного пакета устанавливается узел.
По электрической части сопоставьте количество разъёмов, их форму и число контактов. Если присутствует встроенный контроллер, его тип должен соответствовать системе управления конкретного автомобиля.
Одна модель может выпускаться с одним крупным вентилятором или двумя отдельными крыльчатками. После рестайлинга также могут изменяться диффузор, разъёмы и электронное управление при сохранении похожих размеров радиатора.
Закажите подходящий комплект вентиляторов системы охлаждения на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Вентиляторный модуль работает совместно с радиатором двигателя, конденсером кондиционера и воздушными дефлекторами. Его включение зависит от предохранителей, реле или электронных блоков, датчиков температуры и системы управления двигателем и климатом. Поэтому отсутствие вращения одного или обоих вентиляторов не всегда означает неисправность самих электродвигателей.
В двухвентиляторном модуле свободная площадь за радиатором часто имеет несимметричную форму из-за двигателя, патрубков, замка капота и других компонентов. Поэтому производитель может использовать крыльчатки разного диаметра, чтобы эффективнее задействовать доступную площадь теплообменника.
Лопасти двух расположенных рядом вентиляторов также могут иметь различную геометрию или зеркальный профиль. Это позволяет организовать требуемое направление потока и уменьшить нежелательное взаимодействие воздушных потоков внутри общего диффузора.
Поэтому при ремонте комплекта нельзя ориентироваться только на диаметр крыльчатки или внешний вид электромотора. Установка визуально похожего вентилятора с другой геометрией лопастей или направлением вращения может изменить производительность всего модуля.
У двухвентиляторного модуля полезно сравнивать состояние обоих электродвигателей. Значительная разница в люфте валов, плавности вращения или следах нагрева может указывать на неодинаковый остаточный ресурс компонентов.
Диффузор следует оценивать не только по наличию трещин, но и по сохранённой геометрии. После фронтального удара рамка может остаться целой, но получить перекос, из-за которого одна крыльчатка располагается слишком близко к кожуху.
Важно: отсутствие механических повреждений не гарантирует исправность встроенной электроники. Если вентиляторный модуль имеет электронное регулирование, его фактическую работоспособность желательно оценивать с учётом работы всех предусмотренных режимов.
Нет. Алгоритм зависит от автомобиля. Вентиляторы могут включаться совместно, по отдельности или работать с различной скоростью в зависимости от температуры, давления в системе кондиционирования и других параметров.
Оставшийся вентилятор может обеспечивать часть необходимого обдува, поэтому проблема иногда проявляется только при высокой нагрузке. Однако если система предусматривает работу второго вентилятора, причину его отказа следует диагностировать, а не считать работу одного вентилятора нормальной заменой двух.
Только если такая конфигурация предусмотрена для конкретной модификации автомобиля и подтверждена совместимость всей системы. Количество вентиляторов связано с производительностью, диффузором, электрическим управлением и радиаторным пакетом, поэтому произвольная замена нежелательна.
