Рулевой вал — механический узел рулевого управления, передающий вращение от рулевой колонки к рулевой рейке или другому рулевому механизму. В зависимости от автомобиля под этой категорией может продаваться отдельный вал либо собранный промежуточный узел с телескопической секцией, шлицевыми соединениями и карданными шарнирами.
Рулевой вал обычно представляет собой металлический промежуточный элемент между рулевой колонкой и рулевой рейкой. Поскольку эти узлы находятся на разной высоте и не всегда расположены на одной оси, в конструкции вала могут использоваться один или несколько карданных шарниров.
На многих автомобилях вал также имеет телескопическое соединение, позволяющее изменять его рабочую длину в предусмотренных пределах. В конкретном товаре карданные шарниры и телескопическая часть могут быть неотделимой частью собранного рулевого вала.
Рулевой вал передаёт вращающий момент между рулевой колонкой и рулевым механизмом. Исправный узел должен обеспечивать точную передачу движения без недопустимого люфта, проскальзывания и механического закусывания.
Водитель поворачивает рулевое колесо, после чего вращение проходит через рулевую колонку на рулевой вал. Нижняя часть вала соединяется с входом рулевой рейки, которая преобразует вращение в линейное перемещение рулевых тяг.
Карданные соединения позволяют валу передавать вращение под углом, а телескопическая конструкция компенсирует предусмотренное взаимное положение отдельных частей рулевого привода. Благодаря этому рулевая колонка и рейка не обязаны находиться на одной прямой оси.
Осмотрите вал на деформацию, выраженную коррозию и механические повреждения. Шлицевые соединения должны сохранять правильный профиль без сорванных или сильно замятых зубьев.
Проверьте карданные шарниры: в них не должно быть выраженного люфта, а движение должно оставаться плавным без закусывания. Если присутствует телескопическая секция, обратите внимание на её геометрию и отсутствие следов сварки, грубой правки или нештатной фиксации.
Износ соединений может проявляться стуком, щелчками или ощущением свободного хода при небольшом изменении направления вращения рулевого колеса. При износе карданного шарнира люфт часто особенно заметен при покачивании руля из стороны в сторону.
Коррозия или заедание шарниров может приводить к неравномерному усилию на руле, ступенчатому вращению или ухудшению самостоятельного возврата руля. Однако похожие симптомы возможны при неисправности рулевой рейки или колонки, поэтому источник сопротивления необходимо определить диагностикой.
1. Проверьте передачу движения. При неподвижном автомобиле осторожно покачайте рулевое колесо и проследите, как движение передаётся от колонки к рулевой рейке.
2. Локализуйте свободный ход. Если одна секция уже перемещается, а следующая реагирует с задержкой, проверьте соединение между ними и соответствующий карданный шарнир.
3. Проверьте плавность шарниров. После безопасного демонтажа каждый шарнир должен двигаться в своём рабочем диапазоне без закусывания и чрезмерного люфта.
4. Осмотрите шлицевые участки. Проверьте правильность посадки и отсутствие следов проворачивания относительно соединяемого элемента.
5. Проверьте рулевую рейку и колонку отдельно. Это позволяет не принять внутренний люфт или заедание соседнего узла за неисправность рулевого вала.
Важно: перед разъединением рулевого привода необходимо зафиксировать рулевое колесо в предусмотренном положении. Свободное вращение руля при отсоединённом валу может повредить контактный шлейф подушки безопасности. Крепёж после установки должен быть затянут согласно требованиям производителя.
Замена требуется при подтверждённом люфте шарниров, их заедании, деформации самого вала, серьёзном повреждении шлицев или невозможности надёжно зафиксировать соединение.
Значительная коррозия непосредственно в карданном соединении также может быть основанием для замены, особенно если она уже нарушила плавность движения. Поверхностная коррозия неподвижной части металлического вала оценивается отдельно и не всегда означает его неисправность.

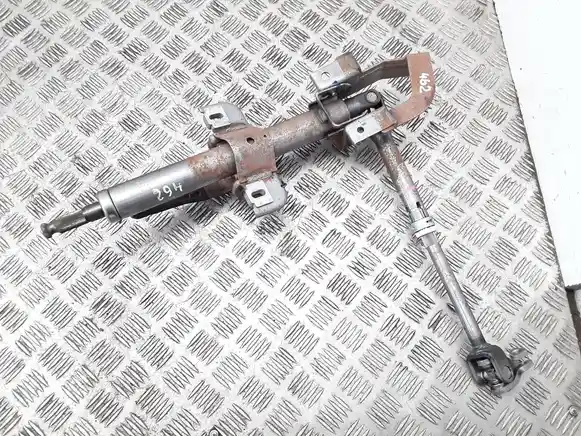

В этой категории может продаваться рулевой вал в сборе с карданными шарнирами и телескопической секцией либо более простое исполнение в зависимости от конструкции автомобиля. На товаре также могут оставаться соединительные крепления и другие штатно установленные элементы.
Точная комплектация определяется по фотографиям и описанию конкретного предложения.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните общую конструкцию и рабочую длину вала, а также соединения на его верхнем и нижнем концах. Особое внимание уделите форме шлицев и расположению стяжного крепежа.
Если вал состоит из нескольких секций, сопоставьте количество и положение карданных шарниров. Для телескопического исполнения должна соответствовать и конструкция подвижного соединения.
Исполнение может различаться после рестайлинга, при использовании другой системы усилителя или другой рулевой колонки. Лево- и праворульные версии обычно имеют существенные отличия в компоновке рулевого привода.
Закажите подходящий рулевой вал на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Рулевой вал находится между рулевой колонкой и рулевой рейкой, поэтому люфт в рулевом управлении необходимо искать последовательно по всей механической цепи. Стук может возникать в шарнире вала, соединении с колонкой или непосредственно внутри рулевого механизма.
При увеличенном усилии на руле дополнительно проверяют систему усилителя. Механическое закусывание кардана и неисправность гидравлического или электрического усилителя могут ощущаться похоже, но требуют разного ремонта.
Рулевой вал — более широкое обозначение узла, передающего вращение между рулевой колонкой и рулевым механизмом. Он может включать прямые секции, телескопическое соединение и один или несколько карданных шарниров.
Кардан рулевого вала — это прежде всего шарнир, позволяющий передавать вращение между частями привода, расположенными под углом. Однако на практике в каталогах названием «кардан рулевого вала» нередко обозначают промежуточный вал целиком вместе с шарнирами.
Поэтому категории могут частично пересекаться по внешнему виду товаров. Для конкретной позиции определяющими являются фотография детали, её конструкция и фактическая комплектация.
Остаточное состояние рулевого вала определяется сохранностью геометрии, шлицевых соединений и подвижностью карданных шарниров. Сам металлический вал обычно не имеет расходного ресурса, но его соединения могут изнашиваться или повреждаться.
Нижние части узла могут подвергаться воздействию влаги и дорожных загрязнений. Поэтому отсутствие большого пробега автомобиля-донора не гарантирует хорошего состояния шарниров, если они длительное время работали в условиях коррозии.
Важно: исправный б/у рулевой вал должен работать одновременно без люфта и без закусывания. Следы сварки, аварийной деформации или нештатного изменения телескопической части требуют особенно внимательной оценки.
Часто да, если шарниры являются частью промежуточного вала в сборе. Однако конструкция и комплектация отличаются между автомобилями, поэтому наличие всех секций необходимо проверять по фотографии конкретного товара.
Не полностью. Вал рулевой колонки относится непосредственно к узлу колонки и может продаваться вместе с её корпусом и механизмом регулировки. Под рулевым валом чаще понимается промежуточный привод между колонкой и рулевой рейкой, хотя в автомобильных каталогах названия иногда пересекаются.
Если при замене не изменялось положение рулевых тяг, наконечников, рейки или элементов подвески, сама операция обычно не изменяет углы установки колёс. При этом вал и рулевое колесо необходимо установить в правильном взаимном положении.
