Рычаг датчика уровня кузова (задний) связывает датчик положения кузова с элементами задней подвески и передаёт их перемещение для определения текущей высоты кузова и работы связанных электронных систем.
При подборе важно учитывать сторону и место установки, длину и форму рычага, конструкцию шарнирных соединений, расположение крепежных точек, диапазон перемещения и способ соединения с датчиком и элементами задней подвески.

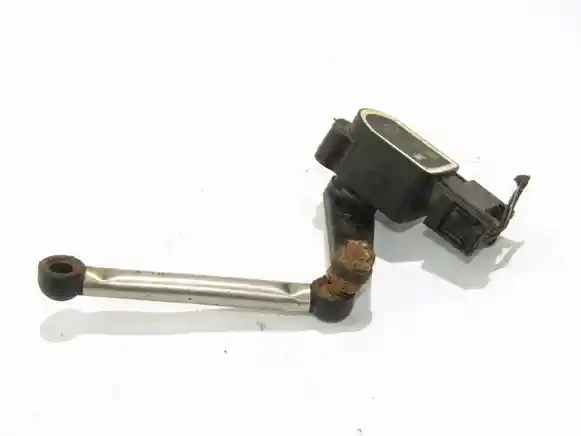

Обычно это небольшая металлическая или пластиковая тяга с шарнирными соединениями на концах. Один конец соединяется с подвижным рычагом датчика, а второй — с рычагом подвески, ступичным узлом или другим элементом, перемещающимся вместе с колесом.
В некоторых конструкциях тяга является отдельной заменяемой деталью, а в других может продаваться вместе с кронштейном или самим датчиком. Шарнирные наконечники необходимы для свободного изменения угла тяги при работе подвески без заклинивания механизма датчика.
Задние рычаги датчика уровня кузова могут различаться длиной и геометрией, стороной установки, конструкцией шарниров, расположением крепежных точек и диапазоном рабочего перемещения. Внешне похожие детали не всегда взаимозаменяемы из-за различий в конструкции задней подвески, положении датчика и кинематике его привода.
При выборе рекомендуется сверять OEM-коды автозапчастей, сторону и место установки, длину и форму рычага, конструкцию шарнирных соединений, расположение креплений, диапазон перемещения и совместимость с датчиком уровня кузова и задней подвеской.
Когда заднее колесо перемещается относительно кузова, изменяется положение элемента подвески, к которому присоединена тяга. Рычаг перемещается вместе с ним и поворачивает входной механизм датчика уровня кузова.
Датчик преобразует этот механический угол в электрический сигнал. В зависимости от автомобиля данные могут использоваться блоком автоматического корректора фар, системой регулирования дорожного просвета или электронным управлением подвеской.
Осмотрите тягу на изгиб, трещины и повреждения корпуса. Если конструкция регулируемая или состоит из нескольких элементов, проверьте сохранность резьбовых соединений и отсутствие следов грубой правки.
Особое внимание уделите шарнирам на концах. Они должны сохранять целостность, свободно изменять угол без заклинивания и не иметь чрезмерного люфта. Проверьте также защёлки, пальцы и другие элементы крепления, если они являются частью конкретной тяги.
При отсоединённой, сломанной или заклинившей тяге датчик может передавать системе неправильное или практически неизменное значение положения кузова. На автомобилях с автоматическим корректором это способно привести к неправильному положению светового пучка фар.
В системах регулируемой подвески могут появляться ошибки уровня кузова или некорректная реакция системы на изменение нагрузки. Однако аналогичные симптомы возникают при неисправности самого датчика, его проводки или блока управления.
1. Найдите датчик на задней подвеске. Убедитесь, что соединительная тяга присутствует и закреплена с обеих сторон.
2. Осмотрите её положение. Рычаг не должен быть согнут, перевёрнут или установлен под явно нехарактерным углом.
3. Проверьте шарниры. При разгруженном соединении они должны двигаться без заклинивания и не иметь разрушенных фиксаторов или чрезмерного свободного хода.
4. Проверьте движение механизма датчика. При изменении положения подвески тяга должна передавать движение на рычажок датчика без выпадения шарниров и упора в соседние детали.
5. Сопоставьте механическую проверку с диагностикой. Если сканер позволяет просматривать значение высоты или положения кузова, изменение показаний при движении подвески помогает отличить механическую неисправность тяги от электрической неисправности датчика.
Важно: не перемещайте рычаг датчика за пределы его механического диапазона и не прикладывайте к нему большое усилие. При работе под автомобилем используйте надёжные опоры, а не только домкрат.
Замена необходима при переломе или значительном изгибе тяги, разрушении шарнирного наконечника, заклинивании соединения или повреждении крепления, из-за которого движение подвески больше не передаётся датчику корректно.
Если повреждена только тяга, исправный датчик не обязательно менять вместе с ней. Если же разрушено крепление непосредственно на корпусе датчика или его измерительный рычажок, может потребоваться замена всего датчика уровня кузова.
Основной товар — соединительный рычаг или тяга заднего датчика уровня кузова. На конкретной детали могут присутствовать шарнирные наконечники, фиксаторы и элементы крепления, если они не были отделены при демонтаже.
Сам датчик и его кронштейн могут продаваться отдельно либо вместе с рычагом — фактическую комплектацию необходимо определять по фотографиям и описанию конкретного предложения.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Убедитесь, что требуется именно задняя тяга, и сравните её длину между точками шарнирного соединения. Проверьте форму корпуса и ориентацию наконечников относительно друг друга.
Сопоставьте способы крепления к датчику и подвеске. Если тяга имеет регулировку длины, важно также сравнить её конструкцию и рабочий диапазон с установленной на автомобиле деталью.
Различия также возможны между кузовами, вариантами привода и рестайлингами. Кроме того, похожий датчик может устанавливаться на обеих осях, но передний и задний соединительные рычаги при этом могут иметь разную геометрию.
Закажите подходящий задний рычаг датчика уровня кузова на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Соединительная тяга работает непосредственно с датчиком уровня кузова и элементом задней подвески. Поэтому при отсутствии корректного сигнала необходимо отдельно проверить сам датчик, его кронштейн, электрический разъём и проводку.
Если система используется для автоматической регулировки фар, после устранения механической неисправности может потребоваться проверка положения светового пучка. Для регулируемой подвески следует учитывать предусмотренные производителем процедуры калибровки высоты.
Датчик измеряет не расстояние до дороги напрямую, а угол своего механического рычага. Соединительная тяга определённой длины преобразует перемещение подвески в этот угол в соответствии с заводской геометрией.
Если установить более короткую или длинную тягу, исходное положение датчика изменится. Электроника может воспринимать нормальную высоту автомобиля как завышенную или заниженную, даже если сам датчик полностью исправен.
Поэтому произвольное изменение длины рычага нельзя считать правильным способом регулировки уровня кузова или фар. После установки соответствующей детали для некоторых систем требуется предусмотренная производителем калибровка.
Рычаг расположен под автомобилем и постоянно подвергается воздействию воды, грязи и дорожных реагентов. На металлических тягах наиболее важны коррозия тонких участков и состояние шарнирных соединений, а на пластиковых — старение материала и образование трещин.
Даже внешне целая тяга может иметь закисший шарнир. В таком состоянии движение подвески передаётся на механизм датчика с повышенным усилием, что создаёт дополнительную нагрузку на его небольшой приводной рычаг.
Важно: при выборе б/у детали следует оценивать не только целостность самой тяги, но и подвижность её шарниров. Свободное движение без заклинивания является важным условием нормальной работы узла.
Нет. Рычаг представляет собой механическую соединительную тягу, а датчик преобразует полученное перемещение в электрический сигнал. Однако в конкретном предложении они могут продаваться вместе.
Одна из распространённых функций — автоматическая регулировка высоты светового пучка фар в зависимости от загрузки автомобиля. Поэтому наличие такого датчика не обязательно означает наличие пневматической подвески.
Это зависит от системы автомобиля. Если после установки правильной тяги изменилось базовое положение датчика или ремонт выполнялся в системе автоматической регулировки фар либо высоты подвески, может потребоваться предусмотренная производителем проверка или калибровка.
