Блок иммобилайзера — электронный компонент противоугонной системы автомобиля, который участвует в распознавании разрешённого ключа и управлении допуском к запуску двигателя. В зависимости от архитектуры автомобиля устройство обменивается данными с блоком управления двигателем, считывателем транспондера и другими модулями системы безопасности.

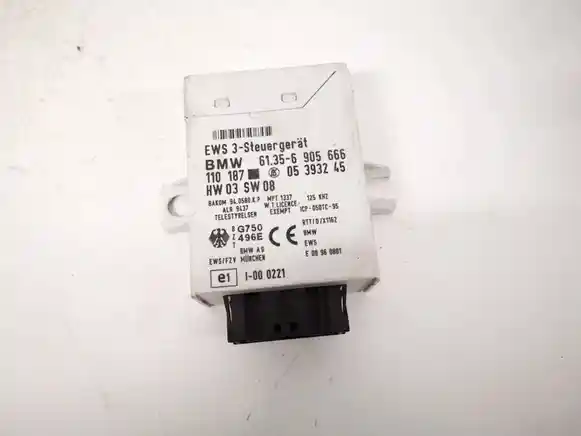

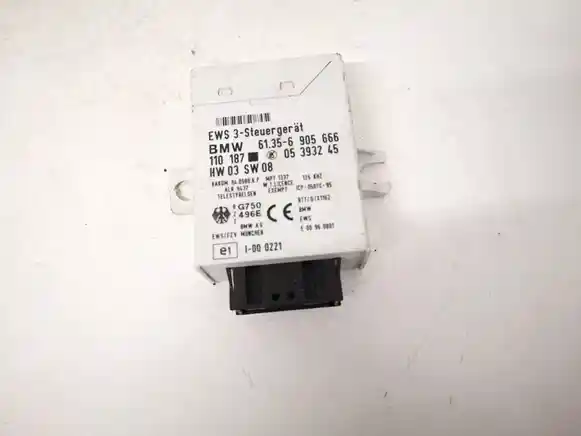

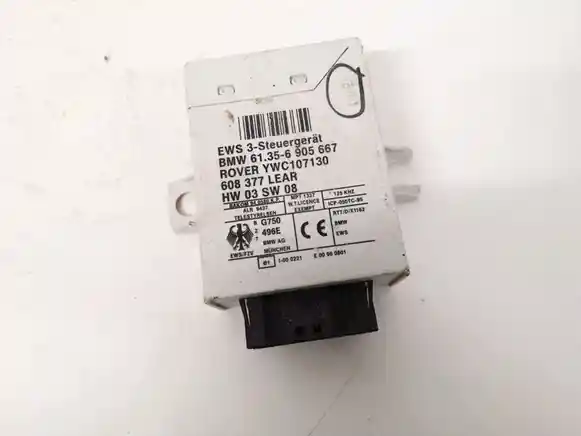

В категории представлены блоки иммобилайзера б/у, снятые с автомобилей различных поколений. Это отдельные электронные модули в пластиковых или металлических корпусах с электрическими разъёмами. Их не следует путать с механическим замком зажигания, чипом ключа или антенной считывания транспондера. Установка бывшего в эксплуатации блока может потребовать программной привязки к автомобилю.
Внутри электронного блока располагается печатная плата с микросхемами обработки сигналов, памятью и цепями питания. Корпус защищает электронику от механических воздействий, а контактные разъёмы обеспечивают соединение с бортовой электросетью и другими устройствами автомобиля.
Встречаются самостоятельные блоки иммобилайзера, модули со встроенными функциями считывания ключа и системы, в которых противоугонная логика объединена с другими электронными блоками. Отдельные исполнения различаются способом обмена данными, количеством разъёмов, аппаратной версией и программным обеспечением.
Основной ориентир при выборе блока иммобилайзера — оригинальный номер производителя. Он обычно указан на наклейке корпуса вместе с дополнительными обозначениями, серийным номером и сведениями об аппаратной версии. При подборе необходимо учитывать не только основной артикул, но и возможные различия между ревизиями устройства.
Сопоставить заводские обозначения можно через раздел OEM-коды автозапчастей. Совпадение OEM-номера помогает определить подходящую модификацию, однако не гарантирует, что бывший в эксплуатации блок начнёт работать сразу после подключения: противоугонные данные могут быть связаны с конкретным автомобилем.
Расположение блока зависит от конструкции автомобиля. Отдельный модуль может находиться под приборной панелью, возле рулевой колонки, в зоне центральной консоли или рядом с другими электронными блоками салона. Обычно он закрепляется на штатном кронштейне и подключается к проводке через многоконтактный разъём.
На некоторых автомобилях функции иммобилайзера встроены в приборную панель, блок кузовной электроники или систему управления доступом. В таких случаях самостоятельного блока может не быть. Перед демонтажем важно определить фактическое расположение нужного устройства по технической документации.
При покупке подержанного электронного модуля следует оценить целостность корпуса, состояние креплений и разъёмов. Не допускаются сломанные контактные выводы, следы оплавления, выраженная коррозия и признаки попадания жидкости внутрь устройства.
Потёртости корпуса или наклейки сами по себе не свидетельствуют о неисправности. Однако внешне исправный блок может содержать повреждённые электронные компоненты либо данные, несовместимые с другим автомобилем. Поэтому важно отдельно уточнять результаты проверки и возможность программной адаптации.
Нарушения работы противоугонной системы могут проявляться отказом запуска двигателя, появлением сообщения о нераспознанном ключе или постоянным либо мигающим индикатором иммобилайзера на панели приборов. В некоторых системах стартер не включается, а в других двигатель прокручивается, но запуск блокируется.
Такие симптомы не доказывают неисправность самого блока. Причиной могут быть повреждённый транспондер ключа, антенна считывателя, разъём, проводка, недостаточное напряжение питания или нарушение связи между электронными модулями. Для точного определения неисправного элемента требуется диагностика.
1. Сверьте OEM-номер, аппаратную версию и дополнительные обозначения на наклейке с данными оригинального устройства.
2. Осмотрите корпус на наличие трещин, деформаций и следов вскрытия.
3. Проверьте состояние контактных разъёмов, отсутствие окисления и повреждённых выводов.
4. Уточните, с какого типа системы снят модуль и предусмотрена ли его установка как отдельного блока.
5. Выясните, требуется ли для замены комплект связанных электронных компонентов или возможна штатная адаптация отдельного устройства.
6. Уточните, проводилась ли проверка работоспособности и имеются ли сведения о диагностических ошибках до демонтажа.
Важно: блок иммобилайзера может хранить индивидуальные данные авторизации. Даже полностью исправное устройство не всегда допускает повторную привязку стандартными средствами. Возможность установки следует выяснить до покупки.
Замена рассматривается при подтверждённом внутреннем повреждении электронного модуля, неисправности его цепей питания или связи, а также при повреждении корпуса и платы вследствие влаги, перегрева либо механического воздействия.
Если автомобиль перестал распознавать ключ после разряда аккумулятора, ремонта проводки или замены другого электронного блока, сначала следует проверить питание, диагностические ошибки и состояние синхронизации системы. В ряде случаев восстановление работоспособности возможно без замены иммобилайзера.
Обычно в продаже предлагается отдельный электронный блок в штатном корпусе. Крепёжные выступы и встроенные разъёмы являются частью самого устройства. Съёмные кронштейны или дополнительные элементы могут присутствовать, если они указаны в конкретном объявлении.
Ключи зажигания, транспондеры, замок, антенна считывателя и блок управления двигателем не входят в стандартную комплектацию отдельного модуля. Если для замены необходим согласованный комплект электронных компонентов, его наличие следует уточнять отдельно.
Помимо заводского номера, необходимо сопоставить форму корпуса, расположение креплений, количество электрических разъёмов и конфигурацию контактов. Важно учитывать поколение противоугонной системы и совместимость с установленными в автомобиле электронными блоками.
Для некоторых исполнений имеют значение версия программного обеспечения, идентификатор оборудования и поддерживаемый тип ключей. Два модуля с похожим внешним видом могут использовать разные протоколы обмена данными и не подходить для прямой замены.
Даже в пределах одной модели автомобиля могут применяться разные поколения иммобилайзеров в зависимости от года выпуска, рынка поставки, типа системы запуска и комплектации. Поэтому совпадение марки и модели автомобиля-донора не является достаточным подтверждением совместимости.
Подбор рекомендуется выполнять по VIN, OEM-номеру и заводской конфигурации электронных систем. При этом следует заранее определить, поддерживает ли конкретный блок повторную адаптацию и какие условия предусмотрены производителем для его замены.
На Aldym.kz можно подобрать блок иммобилайзера по маркировке, фотографии и параметрам автомобиля. Для товаров предусмотрена гарантия 14 дней и доставка по Казахстану. Перед заказом рекомендуется уточнить возможность установки и адаптации выбранного модуля.
Работа блока иммобилайзера зависит от взаимодействия с ключом автомобиля, антенной считывания транспондера, блоком управления двигателем и соответствующей проводкой. В отдельных системах дополнительно участвуют электронный замок зажигания, блок кузовной электроники или модуль бесключевого доступа.
При диагностике важно учитывать, что отказ одного связанного компонента способен нарушить процесс авторизации ключа. Поэтому замена только центрального модуля не всегда устраняет неисправность системы.
Иммобилайзер предназначен прежде всего для электронного разрешения или запрета запуска двигателя на основании распознавания авторизованного ключа. Его функции обычно связаны с заводской системой управления автомобилем.
Блок сигнализации отвечает за охранные оповещения, контроль дверей и других охраняемых зон, а также управление сиреной или световой индикацией, если такие функции предусмотрены. В некоторых автомобилях отдельные функции объединены в одном электронном устройстве, но назначение систем остаётся различным.
Перед заменой необходимо проверить состояние аккумулятора, электрических соединений и цепей питания. Установка должна выполняться с соблюдением требований производителя к демонтажу электронных блоков. Подключение несовместимого устройства или повреждение контактов может вызвать дополнительные неисправности.
После физической установки может потребоваться штатная процедура адаптации и согласования с другими электронными модулями. Такие работы следует выполнять с использованием предусмотренного производителем диагностического оборудования и при наличии законного доступа к автомобилю. Не каждый бывший в эксплуатации блок поддерживает повторную привязку.
Он участвует в проверке разрешённого ключа и передаче системе управления информации, необходимой для допуска к запуску двигателя.
Иногда это возможно, но зависит от конструкции системы, совместимости модуля и предусмотренных производителем процедур адаптации. Простого подключения часто недостаточно.
Не всегда. В одних системах возможна отдельная замена и штатная привязка, в других требуется согласованный комплект компонентов. Это необходимо уточнять для конкретной конфигурации.
