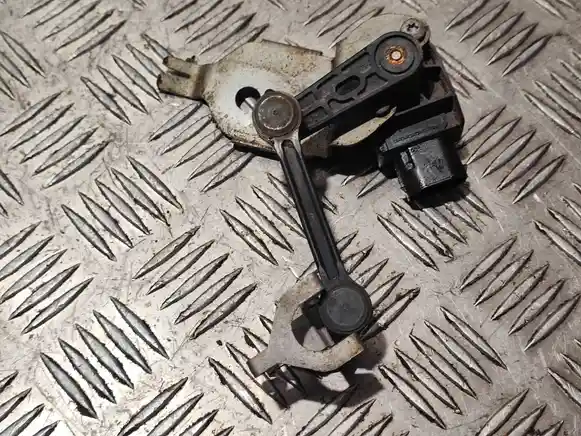

Рычаг датчика уровня подвески (задний) связывает датчик положения подвески с её подвижными элементами и передаёт изменение положения задней подвески для контроля высоты кузова и работы связанных электронных систем.
При подборе важно учитывать сторону и место установки, длину и форму рычага, конструкцию шарнирных соединений, расположение крепежных точек, диапазон перемещения и способ соединения с датчиком и элементами задней подвески.
Обычно это короткая тяга или рычажный механизм с шарнирными соединениями на концах. Один конец связан с приводным рычагом датчика уровня, а другой — с рычагом подвески, балкой или другим подвижным элементом задней ходовой части.
При ходе подвески тяга перемещает вал или рычаг датчика в пределах предусмотренного рабочего угла. В зависимости от автомобиля деталь может быть прямой, изогнутой или регулируемой по длине, а шарниры могут иметь пластиковые либо металлические корпуса.
Задние рычаги датчика уровня подвески могут различаться длиной и геометрией, стороной установки, конструкцией шарниров, расположением крепежных точек и диапазоном рабочего перемещения. Внешне похожие детали не всегда взаимозаменяемы из-за различий в конструкции подвески, положении датчика и кинематике его привода.
При выборе рекомендуется сверять OEM-коды автозапчастей, сторону и место установки, длину и форму рычага, конструкцию шарнирных соединений, расположение креплений, диапазон перемещения и совместимость с датчиком уровня подвески.
Когда заднее колесо перемещается относительно кузова, связанный с ним элемент подвески меняет положение. Тяга преобразует это перемещение в поворот приводного рычага датчика уровня.
Электронная система получает изменяющийся сигнал датчика и определяет положение кузова относительно подвески. В автомобиле с пневмоподвеской эта информация может использоваться для управления высотой, а в других конструкциях — для систем автоматической коррекции, которым требуется информация о загрузке и положении кузова.
Осмотрите тягу на изгибы, трещины и повреждение наконечников. Шарнирные соединения должны сохранять целостность и не иметь разрушенных корпусов, сломанных фиксаторов или критической коррозии.
Проверьте пыльники шарниров, если они предусмотрены конструкцией. У регулируемого рычага дополнительно оцените состояние резьбовой части и фиксаторов, чтобы длину детали можно было надёжно сохранить после установки.
При отсоединении, поломке или деформации тяги система может получать неправильную информацию о положении задней подвески. На автомобиле с пневмоподвеской это способно проявляться неправильной высотой задней части кузова или ошибками регулировки уровня.
Если рычаг заклинивает или имеет чрезмерный люфт, показания датчика могут изменяться неправильно относительно фактического хода подвески. При этом сама электрическая часть датчика может оставаться полностью исправной.
1. Проверьте наличие механической связи. Убедитесь, что тяга соединена с датчиком и предусмотренной точкой задней подвески.
2. Осмотрите шарниры. Проверьте наконечники на разрушение, заклинивание и чрезмерный люфт.
3. Проверьте форму рычага. Погнутая тяга изменяет исходное положение датчика и может ограничивать его рабочий диапазон.
4. Считайте фактические данные датчика. Диагностический сканер позволяет наблюдать изменение показаний при изменении положения подвески и отличить механическую проблему от электрической.
5. Проверьте крепление самого датчика. Смещённый или повреждённый кронштейн способен изменить геометрию привода даже при исправной тяге.
Важно: на автомобиле с пневмоподвеской кузов может автоматически изменять высоту. Перед работой рядом с датчиком и рычагами необходимо отключить автоматическую регулировку согласно процедуре производителя и надёжно зафиксировать автомобиль.
Замена требуется при поломке тяги, деформации, разрушении шарнирного наконечника или невозможности надёжно соединить её с датчиком и подвеской. Заклинивший шарнир также является основанием для замены, поскольку он ограничивает свободное перемещение привода датчика.
Если неисправен сам датчик, проводка или его кронштейн, замена исправного рычага проблему не устранит. Перед покупкой желательно определить, какая часть механизма действительно повреждена.
Основной товар — механическая тяга или рычаг с предусмотренными конструкцией шарнирными наконечниками. Дополнительные фиксаторы или крепёж могут присутствовать на конкретной снятой детали.
Сам датчик уровня, его кронштейн и проводка не являются обязательной частью предложения. Фактическая комплектация определяется по фотографиям и описанию конкретного товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Уточните, что рычаг предназначен именно для задней подвески. Сравните его рабочую длину между центрами шарниров, общую форму и ориентацию наконечников относительно друг друга.
Также проверьте способ фиксации шарниров на пальцах датчика и подвески. Если применяется регулируемая тяга, важно соответствие диапазона регулировки штатному исполнению.
Различия также возможны после рестайлинга или изменения рычагов подвески. Даже при использовании похожего датчика производитель может изменить длину или форму соединительной тяги для сохранения правильной кинематики механизма.
Закажите подходящий задний рычаг датчика уровня подвески на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Рычаг непосредственно связан с датчиком уровня кузова и элементом задней подвески. В автомобилях с пневмоподвеской показания датчика используются блоком управления совместно с компрессором, клапанным блоком и пневматическими элементами.
Если система показывает неправильную высоту, следует различать механическую неисправность тяги, неправильную установку датчика и электрическую неисправность его цепи. Это позволяет избежать замены исправных компонентов.
Длина тяги определяет соотношение между перемещением подвески и углом поворота приводного рычага датчика. Если установить деталь другой длины, исходное положение датчика может сместиться даже при нормальной фактической высоте кузова.
Слишком короткая или длинная тяга также способна приблизить датчик к пределу его механического хода. При большом перемещении подвески это создаёт риск неправильных показаний или механической перегрузки привода.
Поэтому регулируемую тягу не следует произвольно укорачивать или удлинять для изменения высоты автомобиля. После предусмотренной производителем регулировки системы может потребоваться проверка или калибровка датчика диагностическим оборудованием.
Рычаг расположен в зоне воздействия воды, грязи и дорожных реагентов, поэтому его остаточное состояние во многом зависит от сохранности шарнирных соединений. Корпус тяги может выглядеть исправным, тогда как небольшой шарнир уже имеет коррозию или повышенный люфт.
На пластиковых соединительных элементах с возрастом возможно снижение прочности, а металлические шарниры способны закисать из-за коррозии. Особенно внимательно следует оценивать детали с повреждёнными защитными пыльниками.
Важно: шарниры должны свободно работать в предусмотренном диапазоне без заклинивания и одновременно не иметь чрезмерного люфта. Именно состояние этих небольших соединений определяет точность механической передачи положения подвески датчику.
Нет. Рычаг является механической тягой, передающей перемещение подвески, а датчик преобразует это перемещение в электрический сигнал для электронных систем автомобиля.
Да. Если тяга отсоединена или деформирована, положение датчика перестаёт соответствовать фактической высоте подвески. Блок управления может зарегистрировать некорректное значение или ошибку системы.
Это зависит от конструкции автомобиля и характера ремонта. Если положение датчика или длина регулируемой тяги изменялись, для некоторых систем требуется проверка фактических значений и калибровка высоты кузова диагностическим оборудованием.
