Втулка задней подвески (сайлентблок) обеспечивает эластичное соединение элементов задней подвески, снижает передачу вибраций и ударных нагрузок на кузов и позволяет деталям подвески перемещаться в заданных пределах.
При подборе важно учитывать место установки, конструкцию сопрягаемого элемента подвески, внутренний и наружный диаметры сайлентблока, его ширину и форму, тип резинометаллической конструкции, а также особенности посадки и фиксации.

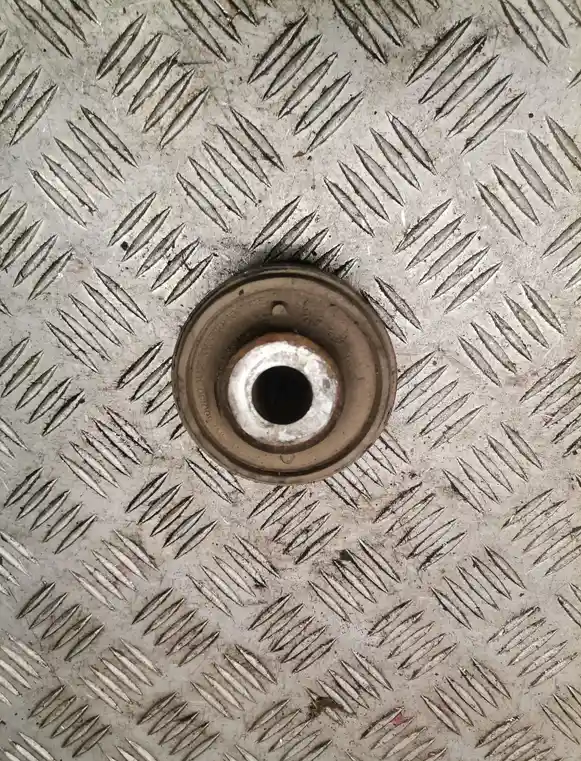

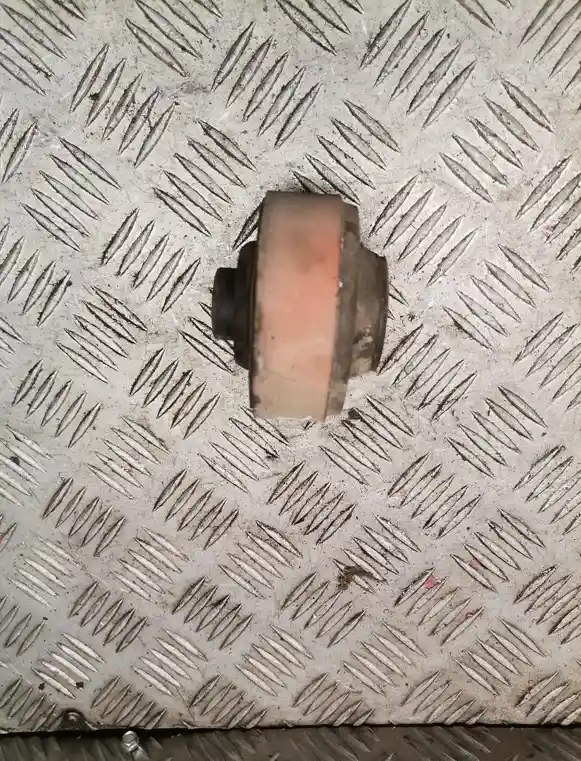

Классический сайлентблок состоит из наружной металлической обоймы, эластичного резинового слоя и внутренней втулки под болт или ось крепления. В отдельных конструкциях наружная металлическая обойма отсутствует, а форма резины непосредственно соответствует посадочному месту рычага.

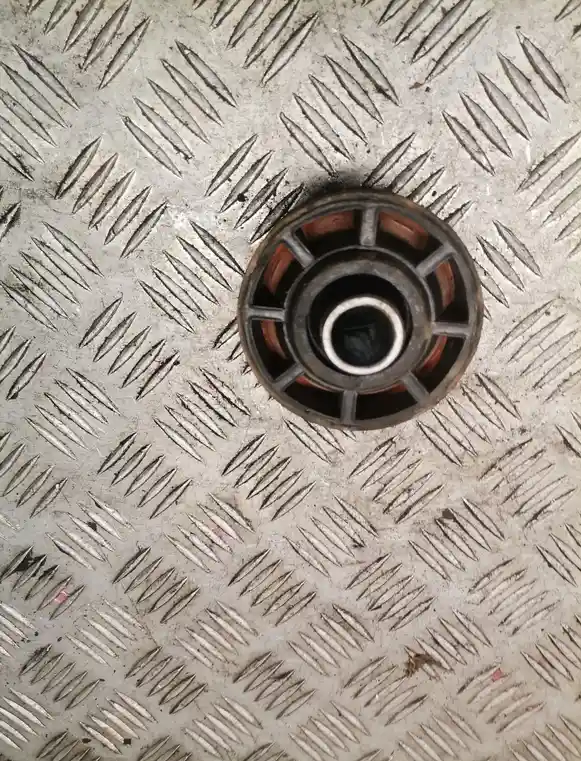

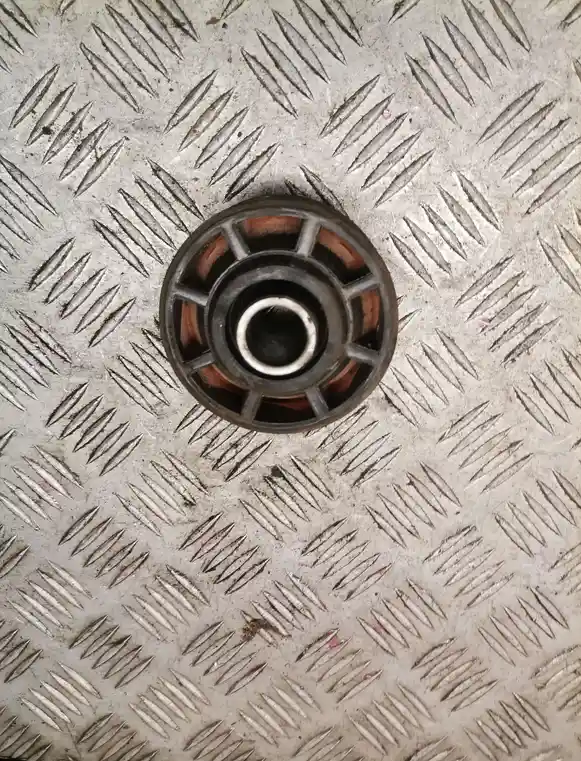

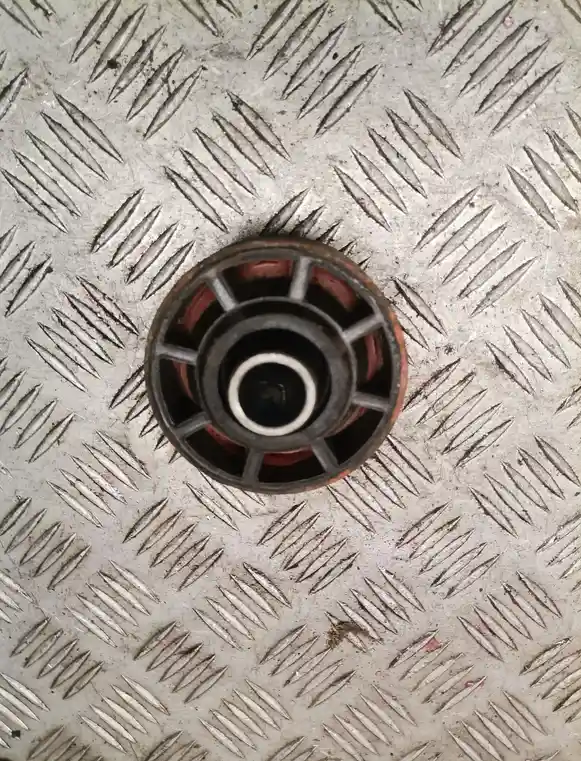

Резиновая часть может быть сплошной либо иметь технологические пустоты и перемычки, задающие разную жёсткость по направлениям. Также применяются гидравлические сайлентблоки с внутренними полостями и жидкостью для более эффективного гашения определённых колебаний.
Втулки и сайлентблоки задней подвески могут различаться местом установки, размерами, формой корпуса, диаметром внутренней втулки, жесткостью эластичного элемента и конструкцией посадочных поверхностей. Внешне похожие детали не всегда взаимозаменяемы из-за различий в геометрии, рабочей жесткости и способе установки в рычаг, балку, подрамник или другой элемент подвески.
При выборе рекомендуется сверять OEM-коды автозапчастей, место установки, внутренний и наружный диаметры, ширину и форму сайлентблока, конструкцию посадочных поверхностей и совместимость с соответствующим элементом задней подвески.
При ходе подвески внутренняя и наружная части сайлентблока изменяют взаимное положение за счёт упругой деформации резины. В классической конструкции резиновый слой не должен свободно вращаться между металлическими втулками: необходимое движение происходит именно за счёт его скручивания.
Под нагрузкой сайлентблок также контролирует продольные и поперечные перемещения рычага. Благодаря этому его характеристики влияют не только на комфорт, но и на изменение геометрии заднего колеса при разгоне, торможении и прохождении поворотов.
Осмотрите резиновую часть на глубокие трещины, разрывы и отделение от металлической втулки или наружной обоймы. Небольшие поверхностные следы старения следует отличать от сквозных повреждений, нарушающих связь между элементами сайлентблока.
Проверьте внутреннюю втулку и наружную обойму на деформацию и сильную коррозию. Для гидравлического сайлентблока особенно важны отсутствие разрыва корпуса и следов вытекшей жидкости.
Изношенная втулка может проявляться стуком при проезде неровностей, торможении или изменении нагрузки, а также чрезмерным перемещением рычага или балки относительно кузова. При значительном износе возможно ухудшение устойчивости задней части автомобиля.
Если сайлентблок участвует в позиционировании колеса, его повышенная податливость способна приводить к изменению геометрии под нагрузкой и неравномерному износу шин. Аналогичные симптомы могут создавать шарниры рычагов, ступичный узел и другие элементы подвески.
1. Выполните визуальный осмотр. Найдите разрывы резины, отделение от обоймы, значительное смещение внутренней втулки и следы контакта металлических частей.
2. Проверьте соединение под нагрузкой. Контролируемое перемещение рычага монтажным инструментом позволяет оценить состояние втулки, однако необходимо учитывать нормальную эластичность резины.
3. Сравните стороны автомобиля. Заметно различающееся положение одинаковых сайлентблоков может помочь обнаружить разрушение или сильную остаточную деформацию.
4. Локализуйте источник стука. Проверьте шаровые соединения, амортизаторы, стабилизатор и другие крепления, чтобы не приписывать любой шум сайлентблоку.
5. При проблемах с геометрией проверьте подвеску комплексно. Отклонение углов заднего колеса может быть связано как с втулками, так и с деформированным рычагом, кулаком или подрамником.
Важно: проверять подвеску под автомобилем следует только при его надёжной установке на подходящих опорах. Не используйте один домкрат как единственную опору автомобиля.
Замена необходима при разрыве эластичного элемента, его отделении от металлических частей, чрезмерном люфте внутренней втулки или утечке из гидравлического сайлентблока. Критерием также является потеря способности удерживать соединённую деталь в предусмотренном положении.
Наличие небольших поверхностных трещин не всегда означает немедленную необходимость замены. Решение следует принимать с учётом глубины повреждений, фактического люфта и поведения соответствующего соединения под нагрузкой.
Основной товар — один сайлентблок соответствующего места установки. В зависимости от конкретного предложения он может быть уже запрессован в рычаг, балку, подрамник или кронштейн и продаваться вместе с этим элементом.
Болты, шайбы, эксцентрики и другие крепёжные детали входят в комплект только в том случае, если они фактически присутствуют на товаре и показаны в конкретном предложении.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите точное место установки втулки: рычаг, балка, подрамник или другое соединение задней подвески. Сравните наружный диаметр, длину корпуса и размер внутренней втулки.
Для сайлентблоков с несимметричной резиновой частью обратите внимание на метки и положение внутренних прорезей относительно наружной обоймы. Такая деталь может требовать установки в строго определённой ориентации.
В многорычажной подвеске несколько рычагов могут иметь втулки похожего размера, но разного назначения. Кроме того, производитель может изменять конструкцию рычагов и сайлентблоков при рестайлинге или обновлении ходовой части.
Закажите подходящую втулку задней подвески на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сайлентблоки устанавливаются в задних рычагах, балках, подрамниках и других соединениях подвески. Если обнаружен износ втулки, необходимо проверить посадочное отверстие детали, в которую она запрессована: коррозия или деформация посадки может помешать правильной установке новой втулки.
При неравномерном износе шин или нарушении устойчивости следует также проверить рычаги, задний поворотный кулак, ступичный узел и состояние подрамника, а после ремонта при необходимости выполнить проверку углов установки колёс.
В классическом резинометаллическом сайлентблоке внутренняя втулка после затяжки болта фиксируется относительно крепления, а движение рычага происходит за счёт скручивания связанного с ней резинового элемента.
Если окончательно затянуть такой шарнир при полностью вывешенной подвеске, после опускания автомобиля резина может уже в обычном положении находиться под постоянным предварительным скручиванием. Это сокращает доступный рабочий диапазон и способно ускорить её разрушение.
Поэтому для многих конструкций окончательная затяжка выполняется при положении подвески, соответствующем нормальной высоте автомобиля. Конкретную процедуру и момент затяжки необходимо определять по требованиям производителя автомобиля.
Резинометаллические шарниры стареют не только от пробега. На состояние резины влияют время, температура, дорожные реагенты, постоянная нагрузка и количество циклов деформации, поэтому возраст автомобиля-донора имеет существенное значение.
У снятого сайлентблока также следует учитывать историю демонтажа. Неаккуратное выпрессовывание или воздействие на внутреннюю втулку может повредить связь резины с металлическими элементами даже при относительно хорошем внешнем виде.
Важно: сайлентблок является изнашиваемой деталью. Если он доступен отдельно новым и его замена не требует приобретения крупного узла в сборе, новый качественный сайлентблок часто предпочтительнее детали с неизвестным остаточным ресурсом.
В каталогах эти названия часто используются для одной резинометаллической или эластичной втулки подвески. Однако слово «втулка» является более широким термином и может обозначать детали другой конструкции, поэтому следует ориентироваться на конкретный товар.
Это зависит от конструкции. Многие сайлентблоки можно выпрессовать и заменить отдельно, но существуют рычаги, для которых производителем предусмотрена замена узла в сборе либо отдельная втулка практически не обслуживается.
Если заменённая втулка участвует в позиционировании рычага или при ремонте разъединялись регулируемые соединения, углы установки задних колёс рекомендуется проверить. Для некоторых соединений регулировка выполняется эксцентриковыми болтами непосредственно в месте крепления рычага.
