Радиатор масла двигателя — теплообменник, предназначенный для отвода избыточного тепла от моторного масла и поддержания его температуры в предусмотренном рабочем диапазоне. В зависимости от конструкции автомобиля применяется отдельный воздушно-масляный радиатор либо компактный жидкостно-масляный теплообменник, связанный с системой охлаждения двигателя.
Воздушно-масляный радиатор имеет внутренние каналы для моторного масла и наружное оребрение. Обычно он устанавливается в зоне встречного воздушного потока, а масло поступает к нему через отдельные магистрали.
Жидкостно-масляный теплообменник имеет два изолированных контура: по одному проходит моторное масло, по другому — охлаждающая жидкость. Такие узлы часто устанавливаются непосредственно на двигателе, около корпуса масляного фильтра или интегрируются с его основанием.
Масляный радиатор помогает контролировать температуру моторного масла при высокой тепловой нагрузке. Стабильный температурный режим важен для сохранения предусмотренной вязкости масла и нормальной смазки подшипников, турбокомпрессора и других нагруженных элементов двигателя.
Во время работы двигателя масло отводит тепло от нагруженных деталей и постепенно нагревается. В системе с отдельным радиатором часть потока масла направляется через теплообменник, где накопленное тепло передаётся наружному воздуху.
В жидкостно-масляной конструкции тепло передаётся охлаждающей жидкости двигателя. Такая схема работает в обе стороны: после холодного запуска более быстро прогревающаяся охлаждающая жидкость может способствовать прогреву масла, а при высокой нагрузке отводит от него избыточное тепло.
У воздушного радиатора осмотрите сердцевину на следы удара, трещины и сильную деформацию каналов. Особое внимание уделите местам подключения масляных трубок: резьба, фланцы и посадочные поверхности должны быть без механических повреждений.
У жидкостно-масляного теплообменника проверьте корпус и плоскости прилегания. Внутри соединений не должно быть выраженной эмульсии, металлического осадка или других необычных загрязнений, способных указывать на проблемы двигателя-донора.
При наружной негерметичности появляются следы моторного масла около корпуса теплообменника, соединений или магистралей. Значительная утечка приводит к снижению уровня масла и требует быстрого определения источника.
У жидкостно-масляного теплообменника возможно внутреннее нарушение герметичности между двумя контурами. В таком случае моторное масло и охлаждающая жидкость могут смешиваться. При недостаточной эффективности теплоотвода также может повышаться температура масла при продолжительной нагрузке.
1. Определите тип теплообменника. Сначала выясните, используется ли отдельный воздушный радиатор или узел, связанный с контуром охлаждающей жидкости. Это определяет дальнейший порядок проверки.
2. На холодном двигателе осмотрите места соединений. Масло способно стекать на теплообменник сверху, поэтому загрязнённый корпус ещё не подтверждает его негерметичность. Необходимо проследить источник следа до самой высокой влажной точки.
3. Проверьте соседние уплотнения. У компактных теплообменников причиной наружной течи нередко становится прокладка или уплотнительное кольцо между корпусами, а не повреждение внутренних каналов самого радиатора.
4. При подозрении на смешивание жидкостей оценивают состояние моторного масла и охлаждающей жидкости и проверяют герметичность раздельных контуров подходящими методами. Следует учитывать и другие возможные причины попадания масла в антифриз или охлаждающей жидкости в масло.
5. При подозрении на перегрев масла температуру оценивают диагностическими средствами, если автомобиль предоставляет соответствующие данные. Одновременно необходимо исключить низкий уровень масла, неправильную циркуляцию и загрязнение наружного радиатора.
Важно: не открывайте горячую систему охлаждения и не разъединяйте масляные магистрали сразу после работы двигателя. Горячее масло и охлаждающая жидкость могут вызвать серьёзные ожоги, а система охлаждения находится под давлением.
Замена требуется при подтверждённой негерметичности внутренних каналов, повреждении корпуса или сердцевины, разрушении несъёмного соединения либо внутренней утечке между масляным и охлаждающим контурами.
Если наружная течь вызвана только отдельной сменной прокладкой, исправный теплообменник не обязательно менять целиком. При повышенной температуре масла также следует сначала установить причину, поскольку проблема может находиться вне радиатора.

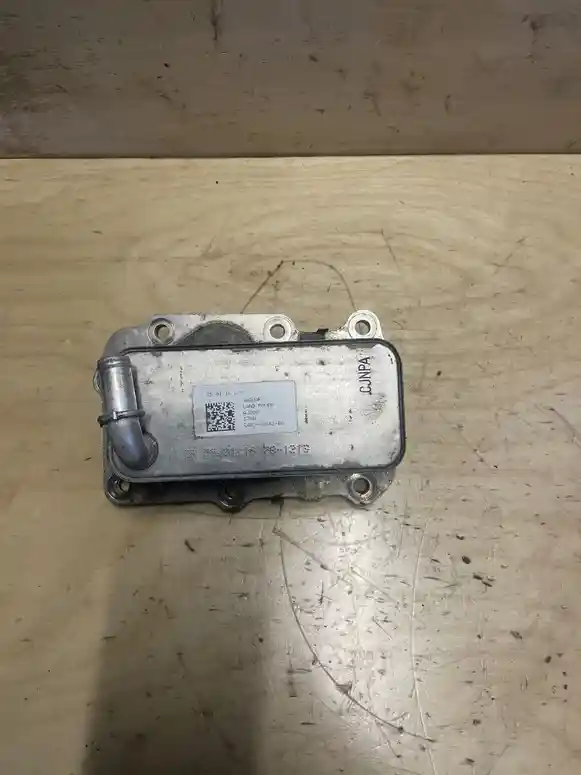

Основной товар — б/у радиатор или теплообменник моторного масла. Корпус масляного фильтра, трубки, шланги, кронштейны и уплотнения могут продаваться отдельно либо входить в конкретный узел, поэтому фактическую комплектацию следует проверять по фотографиям и описанию.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Для отдельного воздушного радиатора сравните размеры сердцевины, толщину, расположение входа и выхода масла, тип фитингов и крепёжные точки. Также важно учитывать положение радиатора относительно штатных масляных магистралей.
Для жидкостно-масляного теплообменника сопоставьте посадочный фланец, расположение и форму масляных каналов, подключения охлаждающей жидкости и способ крепления к двигателю или корпусу фильтра.
На турбированных двигателях требования к охлаждению масла могут отличаться от атмосферных версий. Изменения возможны и после технического обновления двигателя, даже если модель и рабочий объём остались прежними.
Закажите подходящий радиатор масла двигателя на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Маслоохладитель является частью системы смазки двигателя, а в жидкостной конструкции одновременно взаимодействует с системой охлаждения. При наружной течи необходимо отличать неисправность самого радиатора от повреждения прокладки, корпуса масляного фильтра или подключённых магистралей. При смешивании жидкостей требуется диагностика всего двигателя, поскольку аналогичные признаки могут иметь и другие причины.
При повреждении подшипников, коленчатого вала, турбокомпрессора или других смазываемых деталей металлические частицы могут попасть в циркулирующее моторное масло. Вместе с ним продукты износа способны проникнуть во внутренние каналы радиатора масла.
Из-за сложной внутренней конструкции часть загрязнений может остаться в теплообменнике даже после слива старого масла. После установки отремонтированного или другого двигателя такие частицы потенциально способны вернуться в систему смазки вместе со свежим маслом.
Поэтому после серьёзного внутреннего разрушения двигателя пригодность старого или б/у маслоохладителя необходимо оценивать с учётом требований ремонта конкретного мотора. Если внутренние каналы невозможно надёжно очистить и проверить, может потребоваться замена теплообменника.
Наружная герметичность не показывает чистоту внутренних каналов. При осмотре снятой детали следует обратить внимание на остатки масла в отверстиях: металлические частицы, густой шлам или необычные отложения могут свидетельствовать о неблагоприятном состоянии двигателя-донора.
Для жидкостно-масляного узла дополнительно важны признаки прежнего смешивания жидкостей. Даже чистый наружный корпус не позволяет визуально подтвердить состояние перегородок между внутренними масляными и охлаждающими каналами.
Важно: герметичность, пропускная способность и внутренняя чистота — разные характеристики маслоохладителя. При выборе б/у детали особенно важно учитывать возможное загрязнение после механической поломки двигателя.
Обе детали выполняют функцию температурного регулирования моторного масла, но принцип отвода тепла отличается. Отдельный радиатор обычно охлаждается воздухом, а жидкостно-масляный теплообменник взаимодействует с охлаждающей жидкостью двигателя.
Да, это возможно у жидкостно-масляного теплообменника при внутреннем нарушении герметичности между двумя контурами. Однако аналогичные признаки могут иметь другие неисправности двигателя, поэтому источник необходимо диагностировать.
Большая площадь теплообмена сама по себе не означает правильную работу на конкретном двигателе. Необходимо учитывать масляный поток, падение давления, рабочую температуру, наличие термостатического управления, подключения и физическое размещение теплообменника.
