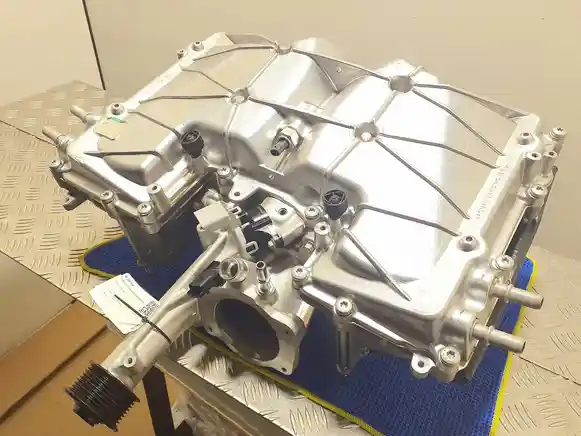

Нагнетатель — агрегат системы наддува, который принудительно увеличивает количество воздуха, поступающего в двигатель. В этой категории под нагнетателем обычно понимается механический компрессор, приводимый непосредственно от двигателя ремнём, шестернями или другим приводом, в отличие от турбокомпрессора, использующего энергию выхлопных газов.
Механический нагнетатель получает энергию непосредственно от коленчатого вала двигателя и сжимает либо перемещает увеличенный объём воздуха во впускной тракт. В автомобильных двигателях встречаются нагнетатели типа Roots, винтовые компрессоры и центробежные конструкции.
Внутри агрегата могут находиться роторы, шестерёнчатый привод, подшипники и синхронизирующий механизм. В зависимости от конструкции дополнительно используются электромагнитная муфта, перепускная заслонка, привод заслонки или другие элементы регулирования производительности.
Нагнетатель обеспечивает рассчитанный производителем поток воздуха и давление наддува при различных оборотах двигателя. Его производительность согласована с рабочим объёмом двигателя, системой впрыска, впускным трактом, охлаждением наддувочного воздуха и программой управления двигателем.
Вращение коленчатого вала передаётся на нагнетатель через привод. В агрегатах объёмного типа внутренние роторы перемещают определённый объём воздуха со стороны впуска к выходному каналу, благодаря чему двигатель получает больше воздуха, чем при естественном наполнении цилиндров.
Поскольку нагнетатель механически связан с двигателем, его реакция на увеличение оборотов практически непосредственная. Давление и поток регулируются конструкцией привода, перепускной системой, дросселированием или другими предусмотренными производителем механизмами.
Осмотрите корпус на трещины, повреждённые присоединительные поверхности и следы механического удара. Проверьте состояние шкива и доступных элементов привода, а также крепёжные точки корпуса.
Вращающиеся части должны двигаться без явного заклинивания и грубого механического заедания. Если конструкция позволяет осмотр роторов через доступный канал, обратите внимание на повреждения поверхностей и выраженные следы контакта внутренних элементов с корпусом.
Возможны снижение мощности, недостаточный наддув, необычный механический шум, вой, скрежет или нестабильная работа системы наддува. Неисправность привода может сопровождаться проблемами с ремнём и посторонними звуками со стороны шкива.
Эти симптомы не всегда означают внутреннее повреждение нагнетателя. Потеря давления также возникает из-за негерметичности впуска, неисправности перепускной заслонки, муфты или её управления, а посторонний шум может исходить от роликов и других агрегатов ременного привода.
1. Проверьте ошибки и параметры двигателя. Если система позволяет контролировать давление наддува, сравните требуемые и фактические значения в предусмотренных производителем режимах.
2. Осмотрите впускной тракт. Проверьте патрубки, соединения и охладитель наддувочного воздуха, если он предусмотрен. Негерметичность после нагнетателя снижает фактическое давление независимо от состояния самого агрегата.
3. Проверьте привод. На остановленном двигателе оцените состояние ремня, шкива и соседних элементов. При наличии электромагнитной муфты необходимо проверить, получает ли она предусмотренную команду и включается ли в нужных режимах.
4. Проверьте перепускную систему. Неисправная bypass-заслонка может оставаться открытой и пропускать часть воздуха мимо рабочего контура, создавая впечатление недостаточной производительности нагнетателя.
5. При подозрении на внутреннюю неисправность состояние роторов, подшипников и привода оценивают согласно конструкции конкретного агрегата. Необычный шум важно локализовать, а не автоматически связывать его с нагнетателем.
Важно: не проверяйте ременной привод руками или инструментом на работающем двигателе. Перед снятием патрубков и проверкой вращающихся частей двигатель должен быть остановлен, а случайный запуск исключён.
Замена или профессиональный ремонт необходимы при серьёзном повреждении корпуса, разрушении подшипников или привода, контакте внутренних вращающихся элементов, заклинивании агрегата либо подтверждённой потере производительности из-за внутренней неисправности.
Если проблема находится только в отдельной муфте, заслонке, приводе или другом обслуживаемом элементе, возможность его отдельной замены зависит от конструкции конкретного нагнетателя.
Обычно продаётся основной агрегат нагнетателя в сборе. Шкив, электромагнитная муфта, перепускной механизм, привод заслонки, впускные элементы, патрубки, крепления и другие съёмные компоненты входят только при их фактическом наличии на конкретной позиции. Комплектацию следует проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сопоставьте заводскую маркировку агрегата, конструкцию и диаметр шкива, форму присоединительных поверхностей и расположение креплений. Для версий с электрическими исполнительными элементами сравните их разъёмы и исполнение.
Если нагнетатель продаётся вместе с приводными или регулирующими компонентами, отдельно уточните их фактическое наличие по фотографиям конкретного товара.
Особенно важно учитывать исполнение привода. Другой диаметр шкива или внутреннее передаточное отношение изменяет скорость вращения нагнетателя и его производительность, поэтому внешнее сходство деталей не подтверждает взаимозаменяемость.
Закажите подходящий нагнетатель на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Работа нагнетателя связана с ременным приводом двигателя, впускными патрубками, перепускной системой и охлаждением наддувочного воздуха. При недостаточном наддуве необходимо отличать внутреннюю неисправность компрессора от утечки воздуха, проблем привода или неправильной работы управляющей заслонки.
Скорость вращения механического нагнетателя напрямую связана с приводом от двигателя. Соотношение диаметров приводных шкивов определяет, сколько оборотов агрегат совершает относительно оборотов коленчатого вала.
Шкив другого диаметра может изменить производительность и давление наддува даже при установке внешне одинакового нагнетателя. Уменьшение шкива нагнетателя часто увеличивает скорость его вращения, но одновременно повышает механическую и тепловую нагрузку на агрегат.
Поэтому штатный размер шкива является функциональной характеристикой системы, а не только геометрическим параметром для установки ремня. Нештатное изменение передаточного отношения требует соответствующего технического расчёта всей системы наддува.
Остаточное состояние механического нагнетателя зависит от пробега, режима эксплуатации, состояния привода и обслуживания самого агрегата, если его конструкция предусматривает отдельную смазку. Хороший внешний вид корпуса не показывает состояние внутренних подшипников, шестерён и рабочих поверхностей.
Следы вскрытия корпуса, повреждённый крепёж или нештатный шкив могут указывать на предыдущий ремонт или изменение характеристик наддува. Для агрегатов с покрытием роторов также важно учитывать его состояние: выраженное разрушение рабочей поверхности может быть признаком внутреннего износа.
Важно: при покупке б/у нагнетателя полезно учитывать состояние всей приводной системы. Перекос ремня, неисправный натяжитель или повреждённый шкив способны создать дополнительную нагрузку на исправный агрегат.
Нет. Оба агрегата создают наддув, но классический механический нагнетатель получает привод непосредственно от двигателя, тогда как турбокомпрессор использует энергию выхлопных газов.
Это зависит от конструкции. Некоторые системы имеют постоянный механический привод, а другие используют муфту или перепускной механизм, позволяющий изменять фактическую работу нагнетателя в зависимости от режима двигателя.
Совпадение креплений не означает, что другой шкив подходит по характеристикам. Изменение передаточного отношения влияет на обороты нагнетателя, давление наддува и нагрузку на систему, поэтому штатное исполнение следует учитывать при подборе.
