Блок управления дверью предназначен для управления электрическими функциями двери автомобиля. В зависимости от комплектации он может контролировать работу стеклоподъемника, центрального замка, электрорегулировки, складывания и обогрева зеркала, подсветки двери и других установленных электрических компонентов.
При подборе важно учитывать переднюю или заднюю и левую или правую сторону установки, комплектацию двери, набор поддерживаемых функций, аппаратную и программную версию блока, тип и распиновку электрических разъемов, протокол обмена данными и необходимость кодирования или адаптации после замены.

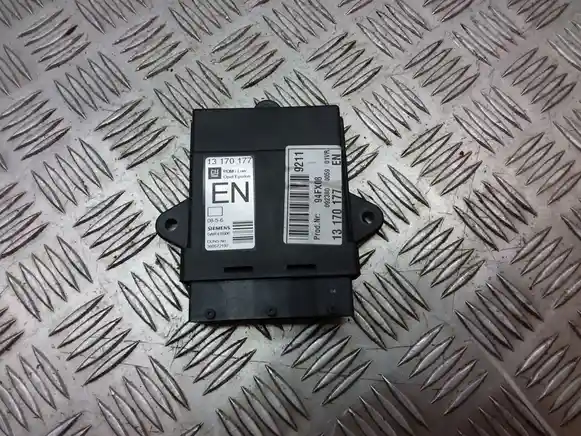

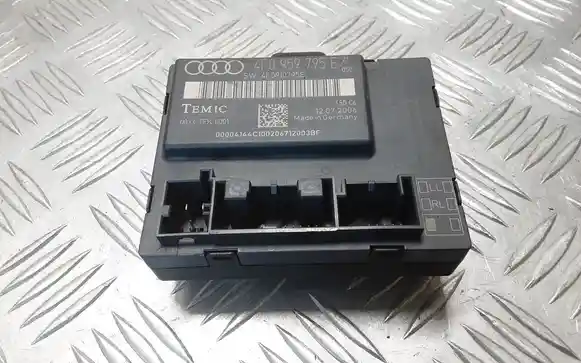

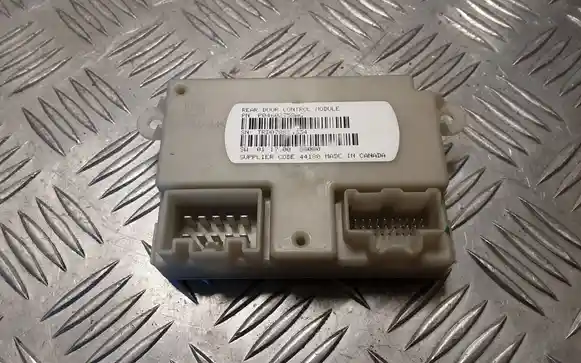

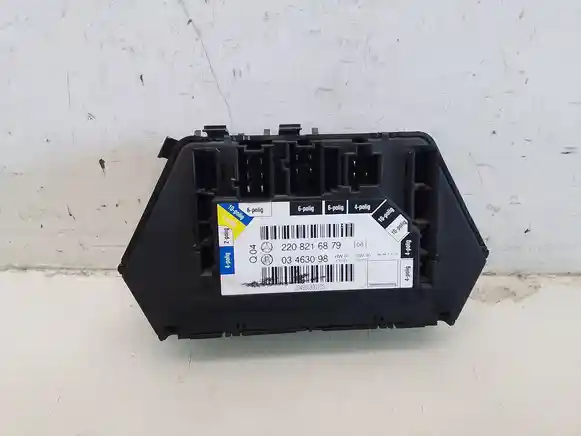

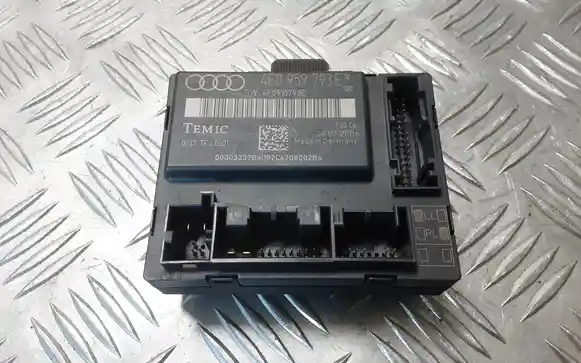

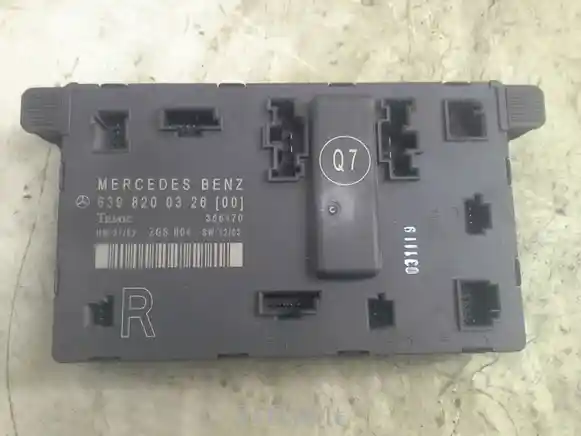

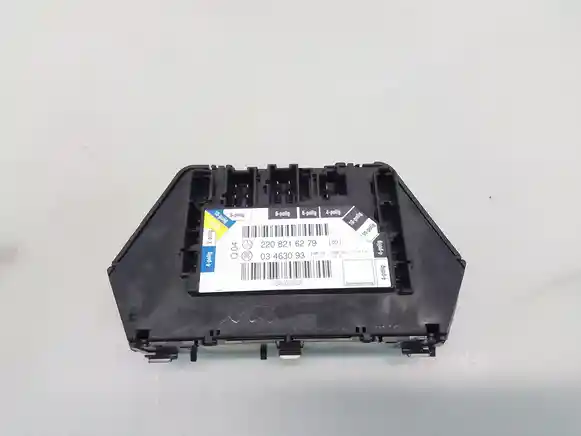

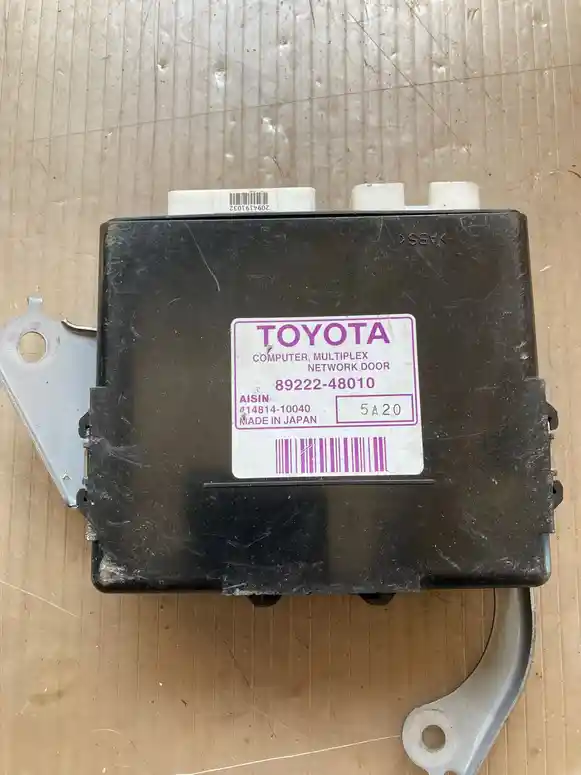

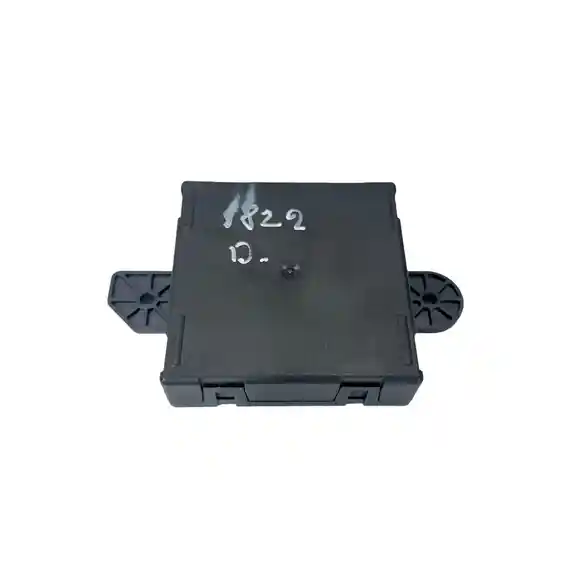

Это электронный модуль с многоконтактными разъёмами, устанавливаемый внутри двери или конструктивно объединённый с другим дверным узлом. Он принимает команды от кнопок и других электронных систем автомобиля, управляет соответствующими исполнительными механизмами и передаёт информацию в бортовую сеть.
Архитектура зависит от автомобиля. В одной конструкции используется отдельный дверной модуль, в другой электронная часть может быть объединена с мотором стеклоподъёмника, а часть функций распределена между блоком двери и центральным блоком кузовной электроники.
Блоки управления дверью могут различаться для передних и задних, левых и правых дверей, а также набором поддерживаемого оборудования, аппаратной и программной версией, разъемами и протоколами связи. Внешне одинаковые блоки не всегда взаимозаменяемы: различия могут быть связаны со стеклоподъемниками, зеркалами, центральным замком, подсветкой и другими опциями двери.
При выборе рекомендуется сверять OEM-коды автозапчастей, маркировку и номер блока, сторону и место установки, комплектацию двери, аппаратную и программную версию, тип и распиновку разъемов, поддерживаемые функции и требования к кодированию или адаптации.
При нажатии кнопки стеклоподъёмника, центрального замка или управления зеркалом модуль получает соответствующую команду и активирует предусмотренный исполнительный механизм. Одновременно он может контролировать состояние отдельных цепей и обмениваться данными с другими блоками автомобиля.
На автомобилях с распределённой электроникой дверной модуль связан с кузовной сетью передачи данных. Благодаря этому команды центрального запирания, комфортного закрытия окон, складывания зеркал или других функций могут поступать не только от кнопок конкретной двери, но и от центральных систем автомобиля.
Осмотрите корпус на трещины, повреждения креплений и следы попадания воды. Дверная полость подвержена воздействию влаги, поэтому особенно внимательно следует оценить состояние разъёмов и области вокруг электрических контактов.
Контакты не должны иметь выраженной коррозии, зелёного налёта, оплавления, изгиба или утопленных пинов. Проверьте читаемость заводской маркировки и отсутствие следов грубого вскрытия корпуса или нештатного ремонта.
Возможные признаки — одновременный отказ нескольких электрических функций одной двери, отсутствие управления стеклоподъёмником или замком, неправильная работа зеркала, периодические сбои либо потеря диагностической связи с дверным модулем.
Если перестала работать только одна функция, причина может находиться в соответствующей кнопке, моторе, замке или другом исполнительном механизме. Периодические отказы всей двери также часто связаны с повреждением проводов в переходном жгуте между кузовом и дверью.
1. Определите масштаб неисправности. Если одновременно перестали работать стеклоподъёмник, замок, зеркало и другие функции одной двери, следует проверить общие для них питание, массу, проводку и электронный модуль.
2. Выполните электронную диагностику. Проверьте наличие связи с дверным блоком, сохранённые ошибки, состояния кнопок и доступные команды исполнительных механизмов.
3. Проверьте переходный жгут двери. Провода постоянно изгибаются при открывании и закрывании двери, поэтому повреждения жил в резиновой гофре между дверью и кузовом являются одной из важных альтернатив неисправности самого блока.
4. Проверьте питание и массу. Используя электрическую схему конкретного автомобиля, убедитесь в наличии необходимых напряжений и исправности соединений массы.
5. Отделите неисправность модуля от исполнительного механизма. Если блок принимает команду, но конкретная функция не работает, дополнительно проверяют мотор стеклоподъёмника, привод замка, зеркало или соответствующую электрическую цепь.
Важно: не замыкайте контакты разъёмов и не подавайте питание аккумулятора непосредственно на неизвестные выводы дверного модуля. Перед проверкой цепей учитывайте наличие в двери других систем, включая проводку боковой подушки безопасности, если она предусмотрена конструкцией.
Замена оправдана при подтверждённой внутренней неисправности электроники, отсутствии диагностической связи при исправных цепях питания и передачи данных, серьёзном повреждении платы или разъёмов либо отказе выходных каналов самого модуля.
Если проблема вызвана переломанным проводом в дверной гофре, неисправным мотором стеклоподъёмника, замком или кнопочным блоком, замена дверного модуля не устранит первоначальную причину.
Основной товар — электронный блок управления дверью в фактической комплектации конкретного предложения. Если модуль конструктивно объединён с мотором стеклоподъёмника или другим узлом, фактический состав детали следует определять по фотографиям и описанию предложения.
Замок двери, стеклоподъёмник, зеркало, кнопки, дверная проводка и другие элементы двери не являются обязательной частью комплекта, если отдельно не указано иное.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните полную заводскую маркировку установленного и предлагаемого модуля, включая дополнительные буквенные и цифровые индексы. Обязательно учитывайте сторону установки: передняя левая, передняя правая, задняя левая или задняя правая дверь.
Проверьте конфигурацию разъёмов и убедитесь, что модуль рассчитан на имеющееся оборудование двери — например, электрическое складывание зеркал или другие дополнительные функции. Для некоторых систем после установки может потребоваться кодирование или базовая настройка.
В течение одного поколения производитель также может изменять электронную архитектуру или программную ревизию модуля. Поэтому одинаковая модель автомобиля и одинаковая сторона двери сами по себе не гарантируют полной совместимости.
Закажите подходящий блок управления дверью на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Дверной модуль работает совместно со стеклоподъёмником, электроприводом замка, кнопками управления и электрическим оборудованием наружного зеркала. На автомобилях с расширенным оснащением к этой системе могут относиться подсветка, бесключевой доступ и другие функции двери.
При поиске неисправности полезно учитывать количество отказавших функций. Отказ одного механизма чаще направляет диагностику к его собственной цепи, тогда как одновременная потеря нескольких функций требует проверки общих цепей и связи дверного блока.
На автомобилях с автоматическим подъёмом и опусканием стекла дверная электроника может использовать сохранённые положения механизма и алгоритм защиты от защемления. После отключения питания, замены блока или ремонта стеклоподъёмника эти базовые значения на некоторых системах необходимо определить заново.
Процедура инициализации обычно позволяет системе запомнить крайние положения стекла и восстановить предусмотренные автоматические функции. Конкретная последовательность зависит от автомобиля и должна выполняться по сервисной процедуре производителя.
Инициализация не исправляет механически заклинивающий стеклоподъёмник. Если стекло перемещается с чрезмерным сопротивлением, сначала следует проверить направляющие, механизм и электропривод.
На остаточное состояние дверной электроники особенно влияют влажность и многократные температурные циклы. Вода внутри двери является нормальным эксплуатационным фактором в определённых зонах, поэтому исправность штатной влагозащиты и расположение модуля имеют большое значение.
Следы окисления, вскрытия, пайки, дополнительного герметика или ремонта контактов указывают на предыдущие проблемы или вмешательство. Для модулей, объединённых с мотором стеклоподъёмника, также имеет значение состояние всего электронно-механического узла.
Важно: чистый корпус не гарантирует исправность внутренних силовых каналов или цифровой связи. Электронный блок наиболее полно оценивается по диагностике и проверке функций на совместимом автомобиле.
Не обязательно. Левая и правая стороны могут иметь разные функции, разъёмы и программную конфигурацию. Особенно часто отличается водительская дверь, через которую могут управляться стеклоподъёмники и другие функции нескольких дверей.
Это зависит от автомобиля. Некоторые совместимые модули могут работать после установки и необходимой инициализации, а другие требуют кодирования или конфигурирования под оснащение конкретного автомобиля.
Не обязательно. Причиной может быть кнопка, электромотор, механизм стеклоподъёмника, повреждённая проводка или питание. Блок управления считают причиной после проверки этих компонентов и его входных и выходных сигналов.
