Вентилятор кондиционера — электрический вентилятор, обеспечивающий принудительный обдув конденсера климатической системы. Он помогает хладагенту отдавать тепло наружному воздуху, особенно когда автомобиль стоит на месте или движется с небольшой скоростью и естественного встречного потока недостаточно.
Основными элементами являются электромотор и установленная на его валу крыльчатка. Диаметр, количество, профиль и угол лопастей рассчитаны на создание воздушного потока через конденсер при предусмотренных оборотах двигателя вентилятора.
В простых системах электромотор включается через реле и может иметь одну или несколько скоростей. В более современных автомобилях применяется электронное регулирование оборотов, при котором производительность вентилятора изменяется в соответствии с запросом климатической системы.
Вентилятор кондиционера обеспечивает необходимый воздушный поток через конденсер, когда набегающего воздуха недостаточно. От эффективности обдува зависит способность системы отводить тепло от хладагента и поддерживать предусмотренные рабочие давление и температуру в контуре кондиционирования.
В конденсере горячий хладагент после компрессора должен отдать тепло наружному воздуху. Во время движения этому помогает набегающий поток, а при небольшой скорости автомобиля необходимую циркуляцию воздуха поддерживает электрический вентилятор.
Если обдув недостаточен, температура и давление на стороне высокого давления могут повышаться. Система управления способна изменить производительность компрессора или временно ограничить его работу для защиты климатической системы. Поэтому неисправность вентилятора особенно заметна при работе кондиционера на стоящем автомобиле.
Осмотрите каждую лопасть крыльчатки на трещины, сколы и деформацию. Даже локальное повреждение может нарушить баланс вращающейся части и вызвать вибрацию при высоких оборотах.
У электромотора проверьте вал на выраженный люфт и механическое заедание. Разъём должен быть без окисления, потемнения и оплавления контактов. Если регулятор оборотов встроен непосредственно в узел, его корпус также не должен иметь следов перегрева или механического повреждения.
Характерный симптом — кондиционер охлаждает салон во время движения, но заметно хуже работает в пробке или на стоянке. При наборе скорости эффективность может возвращаться благодаря естественному обдуву конденсера.
Неисправный электромотор также может запускаться нестабильно, работать только на отдельных скоростях, гудеть или останавливаться после нагрева. Повреждение крыльчатки чаще проявляется вибрацией и механическим шумом.
1. Начните с наблюдения за работой. Включите климатическую систему и проверьте, получает ли вентилятор команду на запуск. Учитывайте, что на современных автомобилях он не обязательно включается сразу и постоянно — алгоритм зависит от давления хладагента, температуры и режима работы системы.
2. Проверьте предохранители и реле. Делайте это по электрической схеме конкретного автомобиля. Извлечённый предохранитель проверяют мультиметром в режиме прозвонки или сопротивления только на обесточенной цепи.
3. Осмотрите электрическое подключение. Особое внимание уделите оплавленным и потемневшим контактам. Высокое переходное сопротивление в соединении способно ограничивать ток и нарушать работу исправного электромотора.
4. При проверке напряжения установите мультиметр в режим постоянного напряжения с диапазоном выше напряжения бортовой сети. Измеряйте только контакты, назначение которых известно по электрической схеме автомобиля.
5. Учитывайте электронное управление. На вентиляторах со встроенным регулятором отдельный провод может передавать управляющий сигнал. Поэтому наличие питания на силовых контактах не всегда означает, что вентилятор должен вращаться.
6. Для механической проверки отключите разъём. После обесточивания аккуратно проверните крыльчатку и оцените заедание, люфт вала и свободный проход лопастей относительно корпуса.
Важно: вентилятор может запуститься автоматически. Не касайтесь крыльчатки при подключённом разъёме, не замыкайте контакты между собой и не подавайте питание напрямую на неизвестные выводы узла со встроенной электроникой. Диагностика контура хладагента требует соответствующего оборудования и соблюдения требований к работе с системой кондиционирования.
Замена необходима при подтверждённом отказе электромотора, выраженном люфте или заедании вала, повреждении крыльчатки либо неисправности встроенного электронного регулятора, если он конструктивно является частью вентилятора.
Если электромотор исправен, но команда на его включение отсутствует, сначала необходимо найти неисправность в цепи питания или управления. Замена самого вентилятора в такой ситуации не устранит причину отказа.

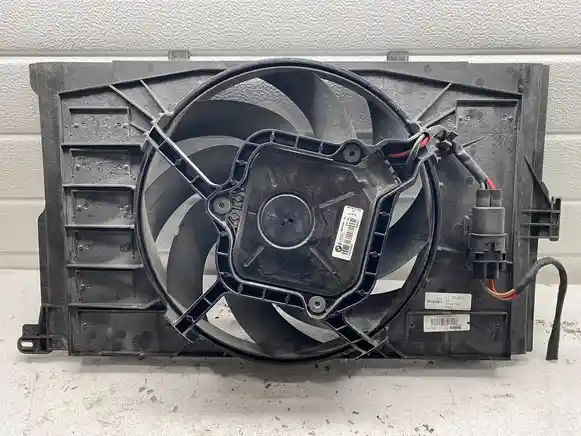

Основной товар — б/у вентилятор кондиционера. Конкретная позиция может представлять собой электромотор с крыльчаткой либо более крупный вентиляторный модуль. Фактическую комплектацию необходимо проверять по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните наружный диаметр крыльчатки, количество и форму лопастей, посадочные размеры электромотора и расположение точек крепления. Важно учитывать, с какой стороны конденсера установлен узел и в каком направлении он должен создавать воздушный поток.
По электрической части проверьте форму разъёма, количество контактов и способ регулирования оборотов. Вентиляторы с одинаковыми механическими размерами могут использовать разные схемы управления и поэтому не быть взаимозаменяемыми.
Различия возможны между версиями с одной и несколькими скоростями, релейным и электронным управлением, а также между дорестайлинговыми и рестайлинговыми автомобилями.
Закажите подходящий вентилятор кондиционера на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Вентилятор работает совместно с конденсером и системой управления кондиционером. Если он исправен, но охлаждение салона остаётся недостаточным, необходимо диагностировать количество хладагента, работу компрессора, состояние конденсера, датчики давления и другие элементы климатической системы.
Вентилятор кондиционера может располагаться перед конденсером или за пакетом теплообменников. В первом случае крыльчатка обычно нагнетает наружный воздух через конденсер, во втором — протягивает его через теплообменники. Конкретная схема зависит от компоновки автомобиля.
Для каждого варианта профиль лопастей и направление вращения согласованы с местом установки. Поэтому два вентилятора одинакового диаметра могут создавать требуемый поток только при своём предусмотренном направлении вращения и расположении относительно конденсера.
Это особенно важно при подборе отдельного электромотора или крыльчатки. Простого совпадения диаметра недостаточно: неправильно подобранная комбинация способна вращаться без механических проблем, но создавать существенно меньший полезный поток воздуха.
Состояние электромотора оценивают отдельно от крыльчатки. Вал должен вращаться без выраженного механического заедания, а заметный радиальный люфт может указывать на износ опор. Посторонний металлический шум при вращении также требует внимания.
Следы перегрева около корпуса и разъёма могут свидетельствовать о предыдущей работе с повышенным током или плохом электрическом контакте. Для вентилятора со встроенной электроникой важна также сохранность герметизации электронного модуля.
Важно: нормальное вращение крыльчатки рукой подтверждает только часть механического состояния. Износ щёток, обмоток или электронного регулятора может проявляться лишь после запуска, нагрева или изменения требуемых оборотов.
Нет. На некоторых автомобилях установлены отдельные вентиляторы, а на других один общий вентиляторный модуль обеспечивает воздушный поток как для конденсера кондиционера, так и для радиатора двигателя.
Одна из возможных причин — недостаточный обдув конденсера. На скорости его охлаждает встречный воздух, поэтому неисправность вентилятора может быть менее заметна. Однако похожий симптом возможен и при других неисправностях климатической системы.
Только при подтверждённой совместимости всей детали. Количество и профиль лопастей связаны с характеристиками электромотора и требуемой производительностью, поэтому визуально подходящая крыльчатка не обязательно является правильной заменой.
