Проводка генератора — электрические провода и соединения, связывающие генератор с аккумулятором, бортовой сетью и системой управления зарядкой автомобиля. В зависимости от конструкции это может быть отдельный силовой кабель, жгут с управляющим разъёмом либо участок общей проводки двигателя.
Основной силовой провод соединяет выход генератора B+ с аккумулятором или распределительной точкой питания. Он рассчитан на большой ток и обычно имеет соответствующее сечение, кольцевые наконечники и защитную изоляцию.
Дополнительно может использоваться отдельный разъём с одним или несколькими управляющими контактами. Через него в зависимости от автомобиля передаются сигналы возбуждения, контроля зарядки или цифрового управления генератором. Отдельные жгуты также могут включать крепёжные клипсы, защитные гофры и дополнительные ответвления.
Проводка обеспечивает передачу вырабатываемого генератором тока в электрическую систему автомобиля и связь генератора с управляющими цепями. Неправильное сечение, соединение или распиновка могут нарушить работу системы зарядки даже при полностью исправном генераторе.
После запуска двигателя генератор вырабатывает электрическую энергию, которая через силовую цепь поступает к аккумулятору и потребителям бортовой сети. Поскольку через эту цепь может проходить значительный ток, качество соединений и низкое электрическое сопротивление имеют большое значение.
Управляющая часть работает иначе. На современных автомобилях генератор может обмениваться сигналами с электронными блоками, которые изменяют режим зарядки в зависимости от состояния аккумулятора, электрической нагрузки и условий движения.
Осмотрите изоляцию по всей доступной длине жгута. Не должно быть глубоких порезов, оплавления, участков с оголённым проводником или сильного перетирания. Особое внимание стоит уделить местам изгиба и участкам, проходящим рядом с двигателем и горячими компонентами.
Проверьте силовые наконечники и контакты разъёмов на коррозию, перегрев и механические повреждения. Фиксаторы разъёмов и штатные элементы крепления жгута желательно сохранить целыми, поскольку они удерживают проводку вдали от ремня и нагретых деталей.
Плохой контакт в силовой цепи может приводить к недостаточной зарядке аккумулятора, нестабильному напряжению или появлению предупреждения системы зарядки. При значительном переходном сопротивлении соединение способно заметно нагреваться.
Повреждение управляющей цепи может вызывать отсутствие возбуждения генератора, ошибки системы зарядки или неправильное управление его производительностью. Неисправность иногда проявляется периодически при вибрации двигателя или движении жгута.
1. Начните с визуального осмотра. При выключенном двигателе проверьте силовой провод, наконечники, управляющий разъём и доступные участки жгута. Ищите следы перегрева, окисления и повреждения изоляции.
2. Проверьте соединения аккумулятора и массы. Проблема системы зарядки может находиться не непосредственно в проводе генератора, а в клеммах аккумулятора, соединении двигателя с кузовом или распределительной точке питания.
3. При работающей системе можно проверить падение напряжения. Измерение между соответствующими точками силовой цепи под нагрузкой помогает обнаружить избыточное сопротивление в кабеле или соединении. Допустимые значения следует оценивать по документации конкретного автомобиля.
4. Управляющие цепи проверяйте по электрической схеме. Наличие нескольких контактов не означает, что каждый из них должен иметь постоянные 12 В. На современных генераторах отдельные линии используются для цифрового или импульсного управления.
5. Если неисправность появляется периодически, полезно проверить жгут в местах постоянного изгиба, крепления и контакта с соседними компонентами. Внутренний надлом жилы может быть незаметен через неповреждённую изоляцию.
Важно: не замыкайте силовой вывод генератора на массу и не подавайте напряжение на неизвестные контакты управляющего разъёма. Измерение сопротивления и прозвонку выполняют только на обесточенной цепи согласно электрической схеме автомобиля.
Замена оправдана при повреждении токопроводящей жилы, сильном перегреве силового кабеля, разрушении наконечников или множественных дефектах изоляции. Также жгут целесообразно заменить, если предыдущий ремонт значительно изменил его штатную конструкцию и надёжность соединений невозможно гарантировать.
Если неисправность ограничивается доступным разъёмом или отдельным наконечником, возможность локального ремонта зависит от состояния остальной проводки и предусмотренной технологии восстановления.

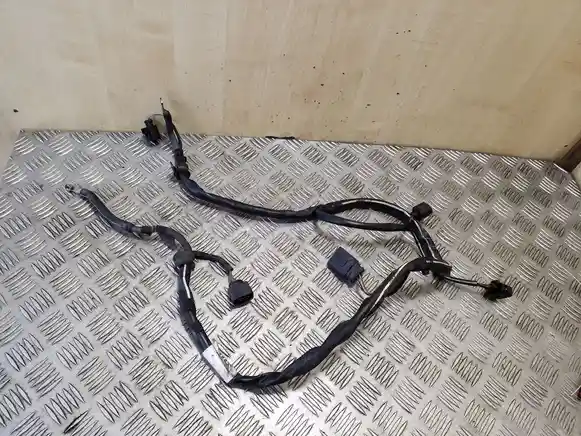

Товаром может быть отдельный силовой кабель генератора либо жгут с несколькими проводами и разъёмами. Клипсы, защитные гофры, крепёж и ответвления входят в комплект только при их фактическом наличии — состав конкретной позиции следует проверять по фотографиям.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите, требуется силовой кабель или полный участок жгута. Сравните длину и направление прокладки, форму силовых наконечников и конструкцию управляющего разъёма.
Для жгута с несколькими ответвлениями важно, чтобы их расположение соответствовало размещению компонентов на конкретном двигателе и позволяло установить проводку в штатные точки крепления без натяжения.
Различия в расположении двигателя и навесного оборудования также меняют маршрут жгута. Поэтому проводка должна соответствовать не только электрической схеме, но и фактической компоновке моторного отсека.
Закажите подходящую проводку генератора на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Проводка генератора является частью общей системы зарядки, поэтому при неисправности также проверяют сам генератор, аккумулятор, силовые предохранители и соединения массы. На автомобилях с интеллектуальной зарядкой в работе системы могут участвовать датчик аккумулятора и электронные блоки управления.
Большое сечение кабеля рассчитано на передачу значительного тока, но сопротивление всей цепи определяется не только самим проводником. Ослабленный болтовой контакт, окисление наконечника или повреждение жил около места обжима создают участок повышенного сопротивления.
При прохождении большого тока даже небольшое дополнительное сопротивление вызывает выделение тепла. Поэтому локально нагретый наконечник или соединение может существовать одновременно с внешне целой основной частью кабеля.
Такой дефект способен уменьшать фактическое напряжение зарядки на аккумуляторе и одновременно перегревать соединение. Поэтому при диагностике силовой проводки информативно оценивать не только целостность кабеля, но и падение напряжения на цепи под рабочей нагрузкой.
У б/у жгута важно учитывать последствия длительной температуры и вибрации в моторном отсеке. Изоляция со временем может становиться жёсткой, а медные жилы около наконечников и разъёмов — повреждаться из-за постоянного движения.
Следы предыдущего ремонта требуют отдельной оценки. Качественно восстановленный участок может сохранять работоспособность, но многочисленные скрутки, неподходящие соединители или изменение сечения силового провода повышают риск дальнейших проблем.
Важно: целая внешняя изоляция не гарантирует целостность проводника внутри. Особенно это относится к участкам непосредственно около наконечников, разъёмов и мест постоянного изгиба.
Не рекомендуется. Сечение силовой цепи выбирается с учётом тока генератора, длины кабеля и допустимого падения напряжения. Недостаточное сечение увеличивает сопротивление и нагрев проводки.
Через небольшой разъём обычно проходят управляющие и сигнальные цепи. Их назначение зависит от системы: это может быть возбуждение, контроль состояния генератора или электронная связь с блоком управления.
Да. Коррозия может находиться внутри обжима наконечника, а отдельные жилы способны повреждаться под изоляцией. Поэтому при проблемах с зарядкой визуальный осмотр дополняют электрическими измерениями.
