Измеритель уровня масла — деталь двигателя, предназначенная для ручной проверки количества моторного масла в картере. Чаще всего это масляный щуп: длинный металлический или комбинированный стержень с рукояткой и контрольной зоной, показывающей минимальный и максимальный допустимый уровень.

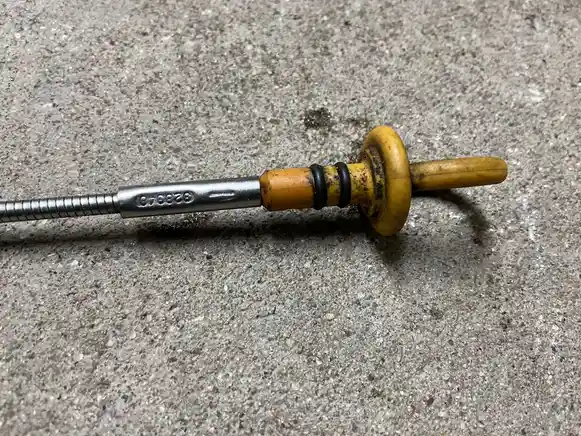

Классический измеритель состоит из рукоятки и длинной измерительной части, которая через направляющую трубку опускается в нижнюю часть двигателя. На конце предусмотрены метки, насечки, отверстия или специальная рельефная зона для определения уровня масла.
Измерительная часть может быть выполнена в виде плоской металлической ленты, круглого стержня или гибкого элемента. Рукоятка обычно имеет уплотнение или посадочную часть, ограничивающую глубину установки щупа и предотвращающую его произвольное перемещение.
Масляный щуп позволяет определить, находится ли объём масла в предусмотренном производителем диапазоне. Для достоверного измерения критично не только наличие отметок MIN/MAX, но и точное положение измерительной зоны относительно уровня масла в картере.
После полной установки щупа его измерительная часть занимает рассчитанное положение относительно масляного картера. При извлечении масло оставляет след на контрольной зоне, по которому можно определить фактический уровень.
Отметки MIN и MAX соответствуют допустимому диапазону конкретного двигателя. Поэтому эти отметки нельзя считать универсальными: расстояние между ними и глубина расположения измерительной части зависят от конструкции картера, направляющей трубки и требуемого объёма масла.
Осмотрите измерительную часть на сильные изгибы, трещины и повреждение наконечника. Контрольные отметки должны оставаться различимыми, чтобы по ним можно было уверенно определить уровень масла.
Проверьте рукоятку и посадочную часть. Сломанная рукоятка, разрушенное уплотнение или повреждение соединения между рукояткой и стержнем могут затруднить нормальную установку и последующее извлечение щупа.
Наиболее очевидные признаки — сломанная рукоятка, повреждённый или отсутствующий наконечник, невозможность полностью установить щуп в направляющую либо нечитаемые контрольные отметки.
Неподходящий по длине измеритель может давать систематически неправильные показания. В результате водитель способен ошибочно доливать масло или считать его уровень нормальным, хотя фактическое количество отличается от предусмотренного.
1. Установите автомобиль на ровную поверхность. Наклон кузова способен изменить положение масла в картере и повлиять на показание щупа.
2. Соблюдайте предусмотренную производителем процедуру. Для разных двигателей проверка выполняется при определённых температурных условиях и через установленное время после остановки двигателя.
3. Извлеките щуп и очистите его. Затем полностью установите обратно до штатного упора и снова извлеките для считывания уровня.
4. Оцените след масла на контрольной зоне. Если масло размазано по стержню из-за контакта со стенками направляющей, повторное измерение помогает получить более понятный результат.
5. При постоянно нелогичных показаниях убедитесь, что установлен именно штатный для двигателя щуп и его направляющая трубка не повреждена и находится в правильном положении.
Важно: не ориентируйтесь на случайные отметки или самостоятельно нанесённые метки неизвестного происхождения. Недостаточный и чрезмерный уровень масла могут отрицательно влиять на работу двигателя.
Замена требуется при поломке измерительного стержня или рукоятки, повреждении контрольной зоны, выраженной деформации либо невозможности нормально установить и извлечь щуп.
Также необходим правильный измеритель, если на автомобиле установлен нештатный щуп неизвестного происхождения и нет уверенности, что его контрольные отметки соответствуют фактическому уровню масла конкретного двигателя.
Обычно измеритель продаётся как отдельный щуп с рукояткой и измерительной частью. Направляющая трубка, её крепления и другие элементы двигателя входят только при их фактическом наличии в конкретном предложении. Комплектацию следует проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните длину от посадочного упора до измерительной зоны, положение отметок MIN/MAX и форму нижней части щупа. Рукоятка должна соответствовать направляющей трубке и полностью занимать предусмотренное посадочное положение.
Если на исходном измерителе сохранилась заводская маркировка, её полезно сопоставить с маркировкой предлагаемой детали.
Даже если два щупа свободно входят в трубку, это не подтверждает их взаимозаменяемость. Для корректного показания измерительная зона должна находиться на рассчитанной производителем высоте относительно масла в картере.
Закажите подходящий измеритель уровня масла на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
С измерителем непосредственно связаны направляющая трубка щупа, масляный картер и система контроля уровня масла. На некоторых автомобилях дополнительно используется электронный датчик уровня, однако его показания и ручной щуп являются разными способами контроля и зависят от конструкции конкретного двигателя.
При сравнении двух щупов недостаточно измерить только их полную длину от рукоятки до наконечника. Фактическая глубина установки определяется посадочным упором — точкой, в которой рукоятка или уплотнение фиксируется относительно направляющей трубки.
Кроме того, контрольные отметки могут находиться на разном расстоянии от этого упора. Поэтому два щупа одинаковой общей длины способны располагать зоны MIN/MAX на разной высоте внутри картера.
При подборе правильнее сравнивать расстояние от штатной точки посадки до контрольной зоны, а не только общий размер детали. Это особенно важно, если внешне похожие измерители применялись на нескольких модификациях одного семейства двигателей.
Для б/у щупа пробег автомобиля обычно менее важен, чем сохранность его геометрии и контрольной зоны. Металлическая измерительная часть практически не имеет обычного рабочего износа, но может быть деформирована при неправильном извлечении или ремонте двигателя.
Пластиковая рукоятка со временем подвергается постоянному нагреву и может становиться хрупкой. На старых деталях особенно важно состояние места соединения рукоятки со стержнем, поскольку разрушение этой зоны способно затруднить извлечение щупа.
Важно: следы масла, потемнение металла или обычные эксплуатационные загрязнения сами по себе не означают неисправность измерителя. Ключевое значение имеют его целостность, правильная геометрия и сохранность штатной калибровки.
Если речь идёт о ручном измерителе двигателя, обычно да. В каталогах могут использоваться названия «измеритель уровня масла», «щуп уровня масла» и «масляный щуп».
Для штатной эксплуатации предпочтительно использовать предусмотренный для двигателя измеритель. Правильная калибровка зависит от его посадочной глубины, конструкции картера и контрольных уровней конкретного двигателя.
Это зависит от конструкции автомобиля. Некоторые двигатели имеют одновременно электронный датчик и ручной щуп, а другие рассчитаны только на электронный контроль и могут не иметь штатного места для обычного измерителя.
