Проводка генератора для BMW, 5 E60 E61, 2004 - 2010 обеспечивает электрическое соединение генератора с аккумулятором, бортовой сетью и системой управления, передавая зарядный ток и управляющие сигналы.
При подборе важно учитывать схему подключения, количество и длину проводов, сечение силового кабеля, тип и количество контактов разъёмов, расположение клемм, креплений и ответвлений жгута.
Проводка обеспечивает передачу вырабатываемого генератором тока в электрическую систему автомобиля и связь генератора с управляющими цепями. Неправильное сечение, соединение или распиновка могут нарушить работу системы зарядки даже при полностью исправном генераторе.

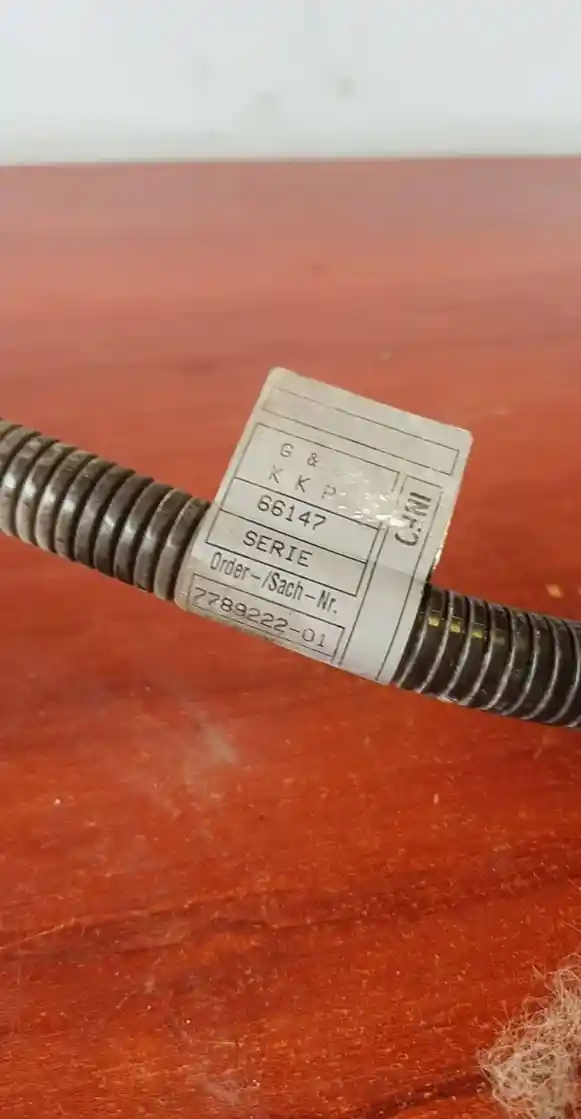

OEM-код 7789222 помогает определить предусмотренное для BMW, 5 E60 E61, 2004 - 2010 исполнение проводки генератора и её соответствие конкретной электрической архитектуре автомобиля. Подробнее о заводских номерах деталей и их использовании при подборе запчастей можно узнать в разделе OEM-коды автозапчастей.
1. Начните с визуального осмотра. При выключенном двигателе проверьте силовой провод, наконечники, управляющий разъём и доступные участки жгута. Ищите следы перегрева, окисления и повреждения изоляции.
2. Проверьте соединения аккумулятора и массы. Проблема системы зарядки может находиться не непосредственно в проводе генератора, а в клеммах аккумулятора, соединении двигателя с кузовом или распределительной точке питания.
3. При работающей системе можно проверить падение напряжения. Измерение между соответствующими точками силовой цепи под нагрузкой помогает обнаружить избыточное сопротивление в кабеле или соединении. Допустимые значения следует оценивать по документации конкретного автомобиля.
4. Управляющие цепи проверяйте по электрической схеме. Наличие нескольких контактов не означает, что каждый из них должен иметь постоянные 12 В. На современных генераторах отдельные линии используются для цифрового или импульсного управления.
5. Если неисправность появляется периодически, полезно проверить жгут в местах постоянного изгиба, крепления и контакта с соседними компонентами. Внутренний надлом жилы может быть незаметен через неповреждённую изоляцию.
Важно: не замыкайте силовой вывод генератора на массу и не подавайте напряжение на неизвестные контакты управляющего разъёма. Измерение сопротивления и прозвонку выполняют только на обесточенной цепи согласно электрической схеме автомобиля.
Определите, требуется силовой кабель или полный участок жгута. Сравните длину и направление прокладки, форму силовых наконечников и конструкцию управляющего разъёма.
Для жгута с несколькими ответвлениями важно, чтобы их расположение соответствовало размещению компонентов на конкретном двигателе и позволяло установить проводку в штатные точки крепления без натяжения.
Выберите подходящую б/у проводку генератора для BMW, 5 E60 E61, 2004 - 2010 среди предложений в каталоге Aldym.kz. Для точного подбора используйте OEM-код 7789222, данные двигателя и фотографии разъёмов конкретной детали.
Закажите подходящую проводку генератора на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
