Задний карданный вал — элемент трансмиссии, который передаёт крутящий момент к заднему редуктору или ведущему мосту. Он используется на заднеприводных и полноприводных автомобилях и позволяет передавать вращение между агрегатами, расположенными на расстоянии и способными изменять взаимное положение во время движения.
Основой детали является металлический трубчатый вал, соединённый с шарнирами и концевыми элементами. В зависимости от автомобиля используются карданные крестовины, шарниры равных угловых скоростей, эластичные муфты, фланцы и шлицевые соединения.
Вал может быть односекционным или состоять из нескольких частей. В многосекционной конструкции одна из промежуточных опор обычно фиксируется к кузову через подвесной подшипник, а подвижное шлицевое соединение позволяет компенсировать изменение расстояния между агрегатами.
Задний карданный вал должен передавать крутящий момент без нарушения балансировки и одновременно компенсировать угловые и осевые перемещения элементов трансмиссии. Поэтому для совместимости важны не только его длина, но и конструкция обоих соединений и расположение промежуточных опор.
В заднеприводной трансмиссии кардан получает вращение от коробки передач и передаёт его к заднему редуктору. На полноприводном автомобиле перед валом обычно находится раздаточная коробка или другой механизм распределения крутящего момента между осями.
Шарниры позволяют валу работать под изменяющимся углом, возникающим при перемещении силового агрегата и подвески. Шлицевое соединение в предусмотренных конструкциях компенсирует изменение рабочей длины, а промежуточная опора поддерживает многосекционный вал и ограничивает его колебания.
Осмотрите трубу по всей длине на вмятины, изгибы, глубокую коррозию и следы удара. Даже сравнительно небольшая деформация вращающейся трубы может нарушить балансировку и вызвать вибрацию на скорости.
Проверьте фланцы и шлицевые соединения на повреждение и выраженную выработку. Шарниры должны перемещаться без заклинивания и чрезмерного люфта. Если присутствует подвесной подшипник, осмотрите его опору и резиновый элемент на разрывы и сильную деформацию.
Нарушение балансировки или геометрии вала часто проявляется вибрацией, интенсивность которой изменяется вместе со скоростью автомобиля. Люфт в шарнирах или шлицевом соединении может сопровождаться ударом или металлическим стуком при начале движения и резком изменении нагрузки.
Изношенная промежуточная опора способна вызывать гул, вибрацию и перемещение вала относительно кузова. При этом похожие симптомы могут возникать из-за заднего редуктора, приводов колёс, ступичных подшипников, опор силового агрегата или других элементов трансмиссии.
1. Определите характер вибрации. Отметьте, зависит ли она преимущественно от скорости автомобиля или от оборотов двигателя. Карданный дисбаланс обычно связан со скоростью вращения трансмиссии.
2. Осмотрите трубу. Проверьте её на вмятины, изгибы и следы контакта с кузовом, защитой или другими деталями.
3. Проверьте шарниры. После надёжной фиксации автомобиля оцените наличие люфта и заедания в крестовинах или других шарнирных соединениях.
4. Проверьте подвесную опору. Для многосекционного вала оцените состояние подшипника и окружающей его резиновой части. Вал не должен иметь чрезмерного перемещения относительно опоры.
5. Проверьте соседние элементы трансмиссии. Люфт во фланце редуктора или раздаточной коробки может ошибочно восприниматься как неисправность самого кардана.
Важно: не проверяйте карданный вал руками или инструментом при работающем двигателе и вращающейся трансмиссии. Для осмотра снизу автомобиль должен быть надёжно установлен на предназначенные для этого опоры.
Замена вала требуется при подтверждённой деформации трубы, трещинах, серьёзном повреждении фланца или неразборного шарнира, а также при нарушении геометрии, которое невозможно устранить предусмотренным ремонтом.
Если неисправен только отдельно заменяемый подвесной подшипник, крестовина или эластичная муфта, необходимость замены кардана целиком зависит от конструкции. После ремонта вращающегося узла важно сохранить правильную сборку и балансировку.

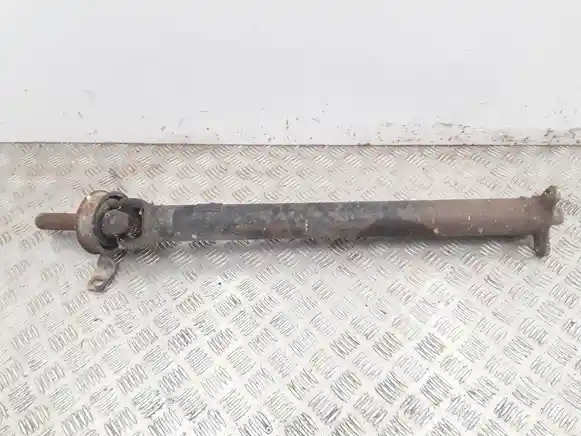

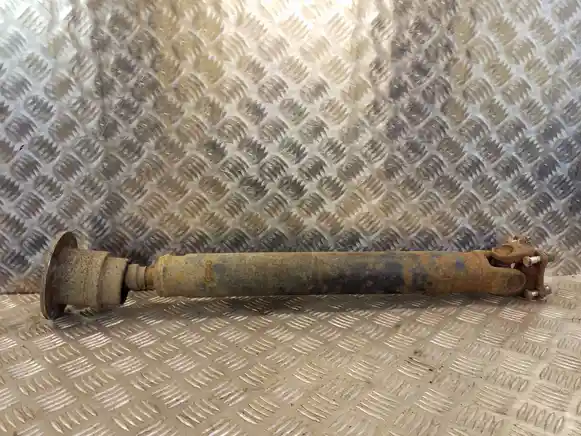

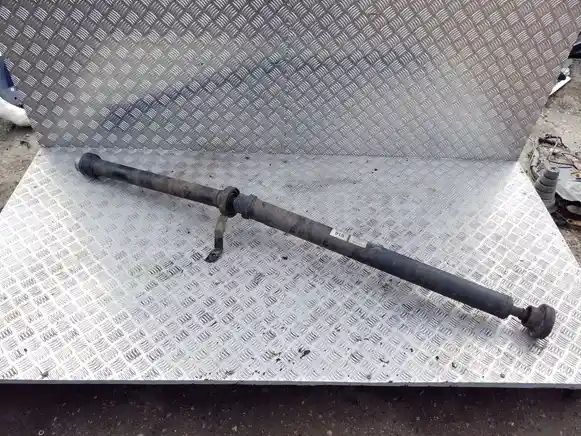

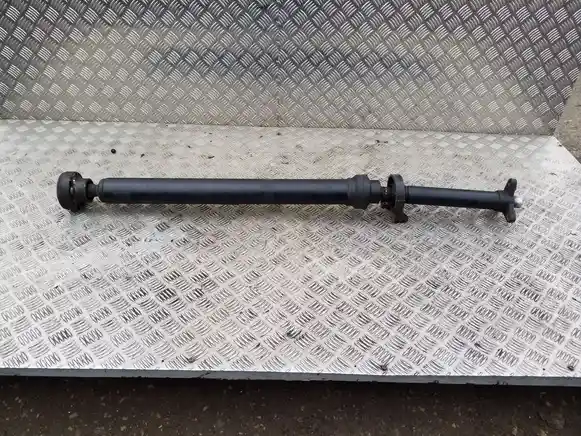

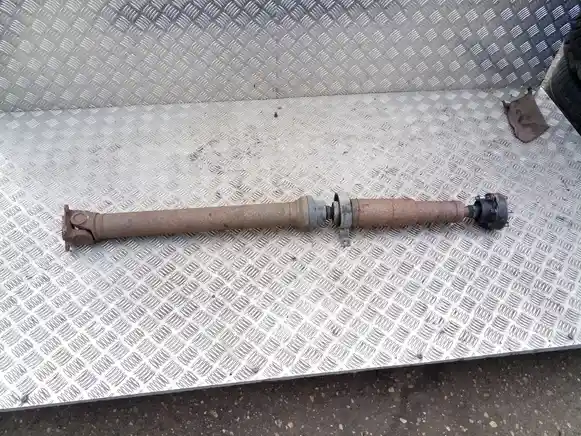

Основной товар — задний карданный вал в фактической сборке конкретного предложения. На нём могут оставаться фланцы, шарниры, шлицевая часть, подвесной подшипник и другие предусмотренные конструкцией элементы.
Крепёж, эластичные муфты, защитные элементы, раздаточная коробка и задний редуктор не являются обязательной частью товара, если они отдельно не показаны или не указаны в описании. Фактическую комплектацию необходимо проверять по фотографиям.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните количество секций и конструкцию соединений на обоих концах кардана. Для фланцевого крепления необходимо учитывать форму фланца, расположение отверстий и его посадочную часть.
У многосекционного кардана проверьте положение подвесной опоры относительно кузова. Общая длина также должна соответствовать конкретной трансмиссии: вал похожей конструкции, но другой длины невозможно считать подходящим только по совпадению фланцев.
Различия возможны между заднеприводными и полноприводными версиями, а также между разными системами полного привода. Поэтому карданный вал следует подбирать под конкретную конфигурацию трансмиссии.
Закажите подходящий задний карданный вал на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Задний карданный вал работает между коробкой передач или раздаточным механизмом и задним редуктором. Поэтому при появлении стука необходимо учитывать суммарные люфты всей трансмиссионной цепи, а не только самого кардана.
Вибрация также может быть связана с эластичной муфтой, подвесным подшипником, фланцами или опорами агрегатов. Проверка этих элементов помогает отличить неисправность самого вала от повреждения деталей, с которыми он соединён.
Кардан вращается с высокой скоростью, поэтому даже небольшое смещение массы относительно оси вращения создаёт центробежную силу. С ростом скорости вращения влияние дисбаланса увеличивается, и небольшое нарушение геометрии может превратиться в заметную вибрацию автомобиля.
На заводе карданный вал балансируется как вращающийся узел. Для коррекции распределения массы на трубе могут находиться небольшие балансировочные пластины или грузики. Их потеря или повреждение трубы способно нарушить исходный баланс.
Для составного кардана также важно взаимное положение его секций. Если вал разбирается для ремонта, неправильная последующая сборка может изменить фазировку шарниров или балансировку, даже если каждая отдельная деталь внешне исправна.
Остаточное состояние кардана зависит от сохранности трубы, шарниров, шлицевых соединений и промежуточной опоры. Сам трубчатый вал при отсутствии ударов и коррозионных повреждений может иметь большой ресурс, тогда как подвижные элементы изнашиваются быстрее.
Следы сварки на трубе требуют внимательной оценки. Они могут относиться к заводской конструкции или балансировочным элементам, но нештатный ремонт после деформации способен изменить геометрию и распределение массы. Также важно проверить, не разбирался ли составной вал без сохранения исходного взаимного положения секций.
Важно: отсутствие заметного люфта не гарантирует правильную балансировку. Если б/у кардан имеет следы сильного удара, изгиба или нештатной сварки трубы, его состояние необходимо оценивать с учётом возможной вибрации при вращении.
Нет. Он применяется как на заднеприводных, так и на многих полноприводных автомобилях. В полноприводной системе задний кардан обычно передаёт крутящий момент от раздаточного механизма к заднему редуктору.
На некоторых конструкциях подвесной подшипник заменяется отдельно, на других ремонт может быть сложнее или производитель предусматривает замену более крупного узла. После разборки кардана необходимо сохранить правильное положение его частей и учитывать требования к балансировке.
Дисбаланс и изменение геометрии создают силы, величина которых зависит от скорости вращения. На определённом диапазоне скоростей они могут совпадать с резонансными характеристиками кузова и трансмиссии, из-за чего вибрация становится особенно заметной.
