Датчик уровня пневмоподвески — электронно-механический датчик, определяющий положение кузова относительно элементов подвески. По его сигналу блок управления получает информацию о фактической высоте автомобиля и может корректировать давление в пневматических элементах.

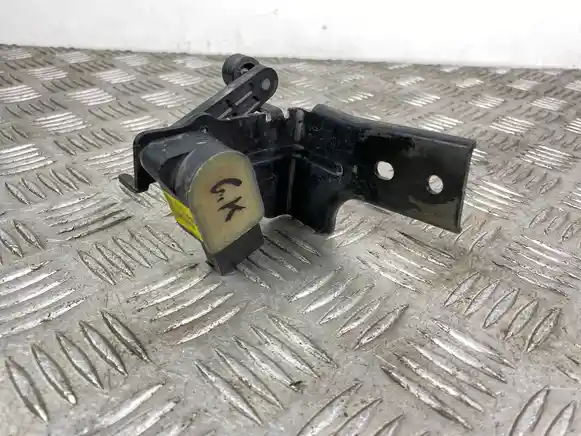

Датчик обычно состоит из корпуса с электрической частью и наружного поворотного рычага. Через отдельную тягу рычаг соединяется с подвижным элементом подвески, благодаря чему изменение положения колеса относительно кузова преобразуется в изменение электрического сигнала.
В зависимости от конструкции внутри могут применяться различные способы определения угла поворота. Для автомобиля важна не только механическая совместимость корпуса, но и соответствие электрической характеристики датчика системе управления.
Датчик передаёт блоку управления информацию о высоте кузова, необходимую для автоматического поддержания предусмотренного дорожного просвета и компенсации изменения нагрузки. Некорректный сигнал способен привести к неправильной регулировке пневмоподвески даже при исправных компрессоре, клапанном блоке и пневмобаллонах.
При движении подвески соединительная тяга поворачивает наружный рычаг датчика. Электрическая часть преобразует изменение углового положения в сигнал, который поступает в блок управления пневмоподвеской.
Блок сравнивает полученное значение с заданным уровнем кузова. При необходимости система управляет клапанами и компрессором, добавляя или выпуская воздух из соответствующих пневматических элементов. Таким образом датчик является измерительным компонентом и сам непосредственно не изменяет давление в подвеске.
Осмотрите корпус датчика на трещины, сколы и повреждения в местах крепления. Электрический разъём должен быть целым, без сломанных фиксаторов, оплавлений и выраженного окисления контактов.
Проверьте наружный приводной рычаг: он не должен быть сломан или заметно деформирован. Если вместе с датчиком продаётся соединительная тяга, отдельно оцените состояние её шарниров и защитных элементов.
Неисправность может проявляться неправильной высотой кузова, невозможностью выполнить автоматическое выравнивание или появлением предупреждения о неисправности пневмоподвески. В отдельных случаях одна сторона автомобиля может регулироваться относительно неправильного исходного значения.
Нестабильный сигнал датчика способен вызывать периодические корректировки уровня без очевидной причины. Однако похожие симптомы возникают при поломке соединительной тяги, повреждении проводки или смещении крепления датчика, поэтому электрический датчик не следует считать неисправным только по положению кузова.
1. Считайте ошибки. Диагностический сканер позволяет проверить зарегистрированные коды неисправностей системы регулировки уровня.
2. Просмотрите фактические значения. Показания датчика должны изменяться последовательно при изменении положения соответствующего элемента подвески.
3. Проверьте механический привод. Убедитесь, что соединительная тяга не сломана, не отсоединена и правильно установлена относительно рычага датчика.
4. Осмотрите разъём и проводку. Повреждение провода, плохой контакт или коррозия разъёма способны имитировать внутреннюю неисправность датчика.
5. Проверьте крепление. Деформированный кронштейн изменяет исходное положение датчика и может привести к неправильным показаниям при полностью исправной электрической части.
Важно: пневмоподвеска может автоматически изменять высоту кузова. Перед работой под автомобилем необходимо отключить автоматическое регулирование согласно процедуре производителя и надёжно зафиксировать автомобиль. Электрические измерения следует выполнять по схеме конкретной модели, не замыкая неизвестные контакты и не подавая на сигнальные цепи прямое напряжение аккумулятора.
Замена требуется при подтверждённой внутренней неисправности датчика, отсутствии или некорректном изменении выходного сигнала, повреждении корпуса либо разрушении неотделимой части приводного механизма.
Если причиной ошибки является отсоединённая тяга, повреждённая проводка или деформированный кронштейн, исправный датчик менять не требуется. Диагностика механической и электрической частей помогает определить фактический источник неисправности.
Основной товар — корпус датчика с его штатным приводным рычагом. В зависимости от конкретного предложения вместе с ним могут оставаться кронштейн, соединительная тяга или отдельные крепёжные элементы.
Проводка автомобиля и другие компоненты пневмоподвески не являются обязательной частью товара. Фактическая комплектация определяется по фотографиям и описанию конкретного предложения.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите точное место установки датчика: передняя или задняя ось, левая или правая сторона, если производитель использует разные исполнения. Сравните форму корпуса, расположение крепёжных отверстий и ориентацию приводного рычага.
Отдельно сопоставьте электрический разъём, количество контактов и конструкцию соединения с тягой. Внешне похожий датчик другой позиции подвески не следует устанавливать только на основании совпадения креплений.
При рестайлинге или обновлении шасси производитель может изменить датчик, его кронштейн или рабочую ориентацию. Поэтому год выпуска и модель автомобиля следует рассматривать вместе с конкретным исполнением системы.
Закажите подходящий датчик уровня пневмоподвески на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Датчик механически связан с подвеской через рычаг или тягу, а электрически — с системой управления уровнем кузова. Его показания используются совместно с работой компрессора, клапанного блока и пневматических элементов.
При неправильной высоте автомобиля необходимо различать ошибку измерения и фактическую неспособность пневмосистемы изменить давление. Исправный датчик не компенсирует утечку пневмоподушки или недостаточную производительность компрессора.
Электронный блок должен правильно соотносить сигнал датчика с фактической высотой кузова. После установки другого датчика, изменения положения его кронштейна или ремонта механического привода исходное значение может отличаться от сохранённого в системе.
На автомобилях, где предусмотрена процедура калибровки, диагностическое оборудование используется для задания контрольной высоты или ввода измеренных значений. После этого блок управления использует откалиброванное положение как основу для дальнейшего регулирования.
Попытка исправить неправильную высоту произвольным изменением длины тяги не заменяет предусмотренную производителем калибровку и может вывести привод датчика за нормальный рабочий диапазон.
Датчик обычно расположен рядом с ходовой частью и постоянно подвергается воздействию влаги, грязи и дорожных реагентов. Поэтому остаточное состояние зависит от герметичности корпуса, сохранности разъёма и отсутствия коррозии в механизме привода.
Следы эксплуатации на наружном корпусе сами по себе не определяют исправность электронной части. Более существенны стабильность сигнала во всём рабочем диапазоне и отсутствие механического заклинивания приводного вала.
Важно: если автомобиль ранее получил удар в подвеску, необходимо оценить не только датчик, но и его кронштейн. Изменение положения крепления способно нарушить показания без видимого повреждения самого датчика.
В контексте пневмоподвески этими названиями часто обозначают датчик, измеряющий положение кузова относительно подвески. Однако на конкретном автомобиле данные о высоте могут использоваться одновременно несколькими электронными системами.
Не обязательно. Приводной рычаг непосредственно на корпусе обычно является частью датчика, а отдельная соединительная тяга может продаваться отдельно. Комплектацию конкретной б/у детали следует определять по фотографиям.
Это зависит от конкретной системы. После установки необходимо убедиться в правильности механического положения и показаний датчика, а на некоторых автомобилях выполнить предусмотренную производителем калибровку уровня кузова.
