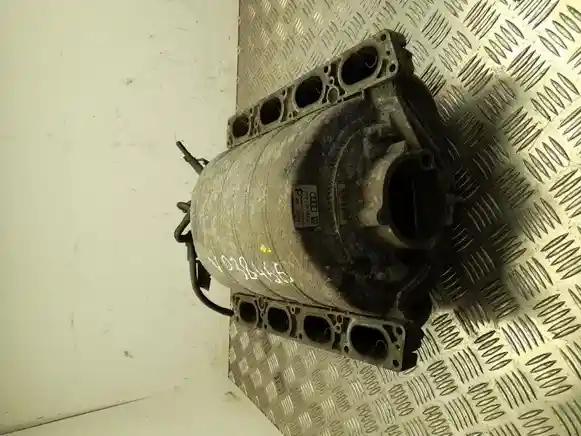

Впускной коллектор — часть системы впуска двигателя, распределяющая поступающий воздух между цилиндрами. На бензиновых двигателях с распределённым впрыском в коллекторе также могут располагаться посадочные места форсунок, а на современных бензиновых и дизельных моторах — заслонки изменения геометрии, датчики и другие элементы управления воздушным потоком.

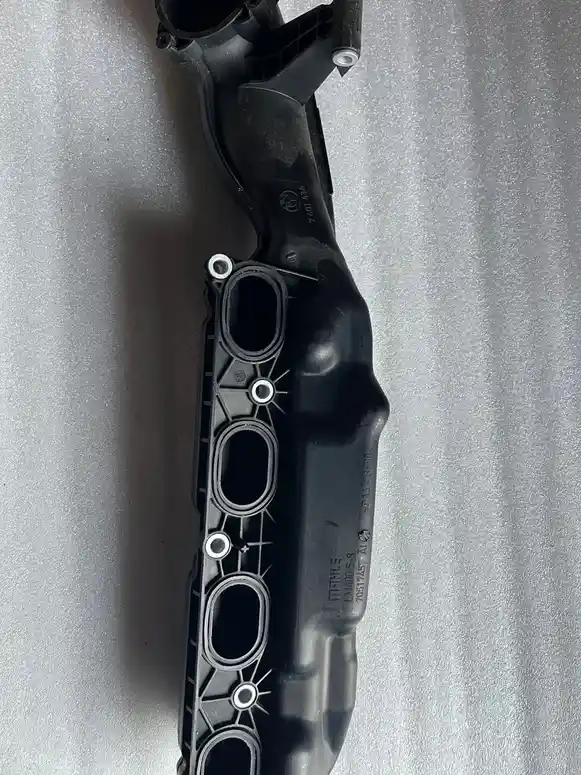

Основными элементами коллектора являются общий воздушный объём — ресивер — и отдельные каналы, направляющие воздух к впускным каналам головки блока цилиндров. Геометрия этих каналов рассчитывается с учётом рабочего объёма, диапазона оборотов и требуемых характеристик двигателя.

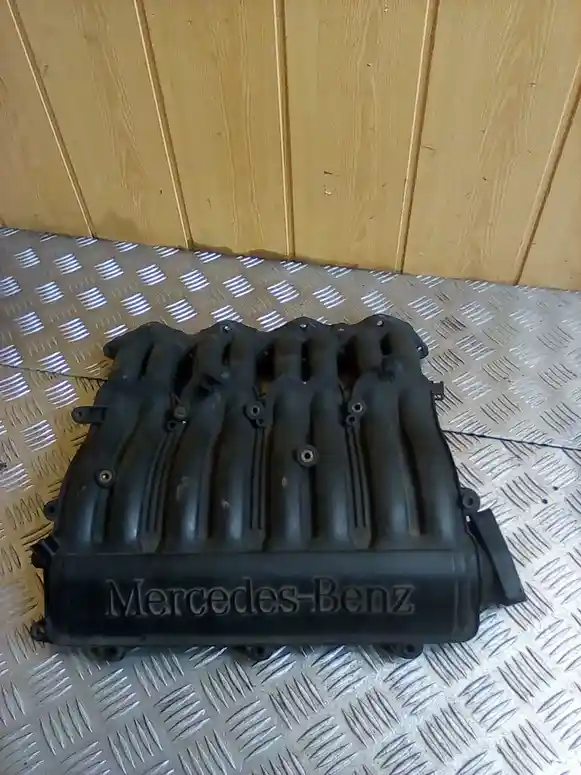

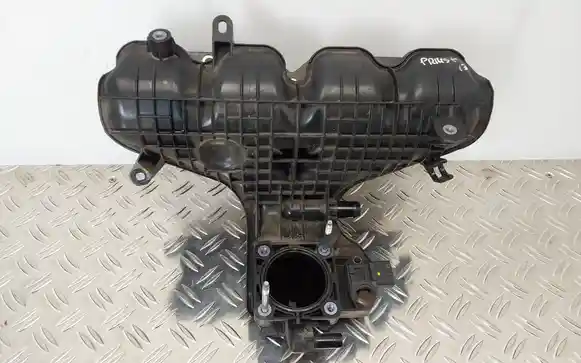

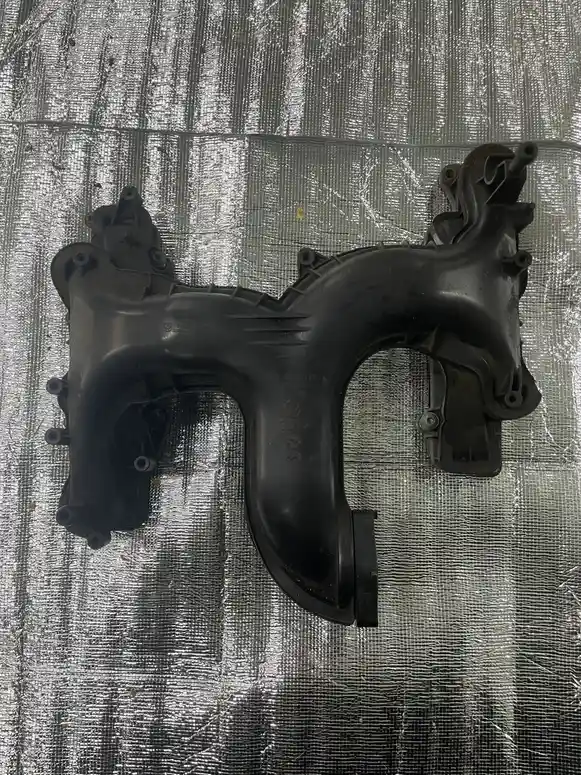

Коллектор может быть изготовлен из алюминиевого сплава или термостойкого пластика. В более сложных конструкциях внутри устанавливаются вихревые заслонки, механизм изменения длины впускного тракта или другие управляемые элементы. Часть датчиков, клапанов и вакуумных приводов может крепиться непосредственно к корпусу.
Впускной коллектор должен равномерно распределять воздушный поток между цилиндрами и сохранять герметичность впускного тракта. Его внутренняя геометрия является частью расчётных характеристик двигателя и влияет на наполнение цилиндров в разных режимах работы.

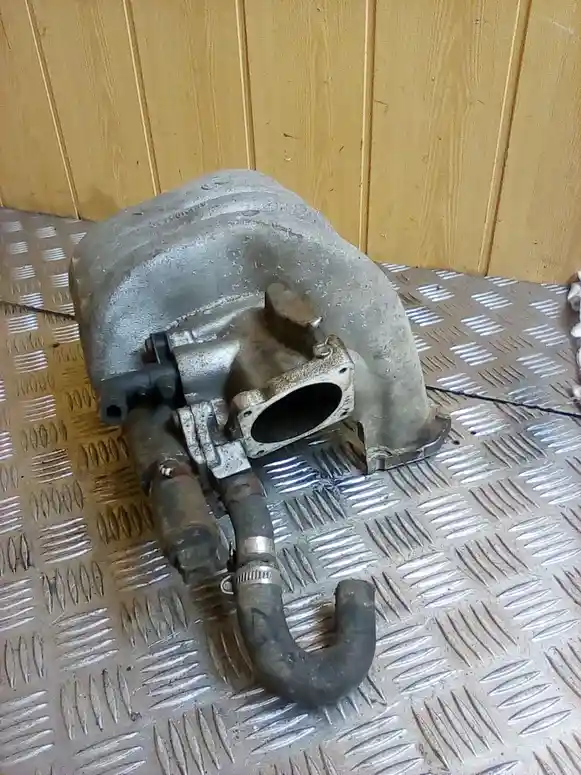

Воздух после воздушного фильтра и дроссельного узла либо после системы наддува поступает в общий объём коллектора, откуда распределяется по отдельным каналам цилиндров. Форма и длина каналов влияют на скорость воздушного потока и наполнение цилиндров.
В системах с изменяемой геометрией специальные заслонки изменяют путь воздуха в зависимости от оборотов и нагрузки. Вихревые заслонки на некоторых двигателях дополнительно изменяют характер движения воздуха перед поступлением в цилиндр, помогая системе управления поддерживать предусмотренный режим смесеобразования.
Осмотрите корпус на трещины, сколы и механические повреждения, особенно возле фланцев и крепёжных отверстий. Посадочные поверхности не должны иметь серьёзной деформации или повреждений, способных нарушить герметичность после установки.
Если коллектор оборудован внутренними заслонками, проверьте доступные тяги, оси и наружный привод на повреждения и чрезмерный люфт. Штуцеры вакуумных и вентиляционных линий должны быть целыми, а разъёмы установленных электрических компонентов — без сломанных фиксаторов.
Негерметичность коллектора может сопровождаться нестабильным холостым ходом, отклонениями состава смеси, свистом или подсосом воздуха и ошибками системы управления двигателем. На двигателях с наддувом повреждение коллектора способно приводить к утечке сжатого воздуха и снижению мощности.
Неисправность заслонок изменяемой геометрии может проявляться ухудшением характеристик двигателя в определённом диапазоне оборотов или ошибками положения механизма. Однако похожие симптомы возникают при неисправности EGR, дросселя, датчиков и других частей впускной системы.
1. Считайте ошибки и параметры двигателя. Оцените коррекции смеси, давление во впуске и ошибки механизмов управления коллектором, если соответствующие параметры поддерживаются автомобилем.
2. Проверьте герметичность впуска. Осмотрите соединение коллектора с головкой блока, дросселем, патрубками и вакуумными линиями. Метод проверки утечек выбирают с учётом конструкции конкретного двигателя.
3. Проверьте управляющие механизмы. Если коллектор имеет заслонки изменяемой геометрии, оцените работу привода и реакцию механизма на диагностическую команду, когда такая функция предусмотрена.
4. Отделите неисправность коллектора от соседних систем. Ошибки воздушного потока могут быть вызваны EGR, дроссельной заслонкой, датчиком давления, расходомером или негерметичными патрубками.
5. При снятом коллекторе можно дополнительно оценить состояние внутренних каналов, заслонок и накопившихся отложений, недоступных при обычном внешнем осмотре.
Важно: на двигателях с наддувом не используйте самодельное высокое давление для поиска утечек. Проверку герметичности выполняют подходящим оборудованием и в пределах давления, допустимого для конкретной системы.
Замена необходима при трещине или серьёзной деформации корпуса, повреждении фланцев, разрушении внутренних элементов либо критическом износе встроенного механизма заслонок, если его невозможно надёжно восстановить отдельно.
Загрязнение внутренних каналов само по себе не всегда требует замены коллектора. Если корпус и механизмы исправны, возможность очистки определяется конструкцией детали и характером отложений.
Обычно продаётся основной корпус впускного коллектора с внутренними элементами, являющимися частью его конструкции. Приводы заслонок, датчики, клапаны, топливная рампа, форсунки, дроссель, прокладки и крепёж входят только при их фактическом наличии на конкретной позиции. Комплектацию следует проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сопоставьте конфигурацию фланца со стороны головки блока и место подключения дросселя либо воздушного патрубка. Обратите внимание на расположение крепёжных отверстий, штуцеров и каналов дополнительных систем.
Если используется изменяемая геометрия впуска, необходимо сравнить конструкцию механизма и тип его привода. Для коллекторов с электрическими компонентами также учитывайте исполнение соответствующих разъёмов.
Особенно заметны различия между версиями с разными системами EGR и управляемыми заслонками. Поэтому коллектор от двигателя того же объёма не следует считать автоматически взаимозаменяемым без учёта конкретной модификации.
Закажите подходящий впускной коллектор на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Впускной коллектор взаимодействует с дроссельной заслонкой, системой EGR, воздушными и наддувочными патрубками, датчиками давления и другими элементами впуска. На двигателях с распределённым впрыском рядом также расположены топливная рампа и форсунки. Поэтому источник неисправности желательно определять до замены коллектора.

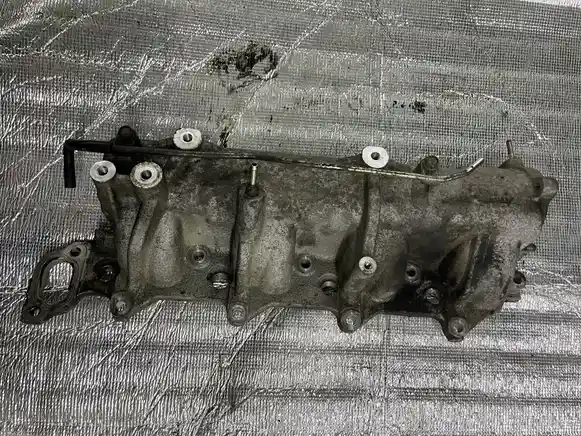

Во впускной тракт может поступать масляный аэрозоль из системы вентиляции картера. На двигателях с EGR к нему добавляются частицы продуктов сгорания, возвращаемые из выпускной системы. Их сочетание постепенно образует плотные отложения на стенках каналов и заслонках.
Особенно выраженным загрязнение бывает на некоторых дизельных двигателях. Значительное уменьшение проходного сечения способно ограничивать воздушный поток, а загрязнение подвижных заслонок — мешать нормальной работе их механизма.
Количество отложений зависит от конструкции двигателя и условий эксплуатации, поэтому загрязнённый коллектор не всегда означает повреждение самого корпуса. При оценке детали важно разделять обслуживаемое загрязнение и фактический механический износ.
Остаточное состояние коллектора определяется не только сохранностью корпуса, но и состоянием внутренних механизмов. У пластиковых деталей важны последствия длительных температурных циклов, а у коллекторов с заслонками — износ осей, тяг и посадочных элементов.
Следы предыдущего ремонта корпуса, нестандартные фиксаторы механизма или удалённые внутренние заслонки могут означать изменение заводской конструкции. Значительное количество масла внутри коллектора также полезно учитывать при оценке состояния двигателя-донора и связанных систем.
Важно: перед установкой б/у коллектора желательно убедиться, что внутри не осталось посторонних предметов, обломков или ослабленных элементов. Их попадание во впускной канал может привести к повреждению двигателя.
Это управляемые элементы внутри отдельных впускных каналов, изменяющие характер воздушного потока. Они применяются не на всех двигателях, а их назначение и алгоритм работы зависят от конструкции конкретной системы впуска.
Если двигатель заводом рассчитан на управляемые заслонки, их удаление изменяет штатную конструкцию впускной системы и может влиять на работу двигателя и диагностику. Для обычной замены предпочтительно использовать предусмотренное производителем исполнение.
Уплотнения обеспечивают герметичность соединений и оцениваются отдельно от самого б/у коллектора. При установке следует соблюдать требования производителя двигателя к прокладкам, крепежу и последовательности затяжки.
