Включатель зажигания и стартера — электрический элемент системы запуска автомобиля, который переключает цепи питания при повороте ключа или воздействии на механизм замка зажигания. Он обеспечивает предусмотренные режимы питания бортовых систем и передачу команды на запуск двигателя.
В классической конструкции это контактная электрическая часть замка зажигания. При повороте ключа механический привод изменяет положение внутренних контактов, последовательно активируя предусмотренные производителем цепи — например, питание вспомогательного оборудования, зажигание и команду запуска стартера.
Количество положений и распределение электрических цепей зависят от автомобиля. Включатель может крепиться непосредственно к задней части корпуса замка зажигания и приводиться его валом. На автомобилях с электронной системой запуска аналогичные функции могут выполняться уже другими электронными компонентами.
Включатель распределяет питание между электрическими цепями автомобиля в соответствии с положением ключа и формирует предусмотренную команду запуска. Правильное переключение контактов важно как для запуска двигателя, так и для работы потребителей в режимах ACC и зажигания, если такие положения предусмотрены конструкцией.
При переводе ключа из выключенного положения в рабочее включатель последовательно соединяет необходимые электрические цепи. В положении зажигания питание получают предусмотренные системы автомобиля, а при дальнейшем повороте формируется команда запуска.
На многих автомобилях силовой ток стартера не проходит непосредственно через небольшие контакты включателя: он передаёт управляющий сигнал на реле стартера или электронную систему запуска. После отпускания ключа механизм возвращается из положения START в рабочее положение.
Осмотрите корпус на трещины, следы перегрева и повреждения места соединения с механизмом замка. Приводная часть не должна иметь разрушенных пазов, чрезмерного люфта или других повреждений, препятствующих точному переключению положений.
Особое внимание уделите электрическому разъёму и контактам. Потемнение пластика, оплавление, окисление или обгоревшие выводы могут указывать на перегрев электрической цепи. Если конструкция позволяет проверить деталь отдельно, переключение между положениями должно происходить чётко.
При износе контактной группы автомобиль может периодически не реагировать на попытку запуска, стартер может включаться не с каждого поворота ключа либо отдельные электрические системы могут терять питание в определённом положении.
Возможны кратковременное отключение приборной панели, магнитолы, вентилятора или других цепей, нестабильная работа при небольшом изменении положения ключа и нагрев разъёма. Однако отсутствие запуска также может быть связано с аккумулятором, стартером, реле, иммобилайзером или проводкой.
1. Определите характер неисправности. Проверьте, какие режимы работают: ACC, зажигание и START. Если проблема возникает только в одном положении, это помогает локализовать неисправную цепь.
2. Проверьте аккумулятор и основные цепи питания. Низкое напряжение или плохой контакт клемм может имитировать неисправность включателя.
3. Проверьте реакцию стартера. Если при переводе ключа в START отсутствует команда на соответствующей управляющей цепи, проверяют выключатель, проводку и промежуточные элементы согласно схеме автомобиля.
4. Проверьте контактную группу. При снятом и обесточенном включателе мультиметром можно проверить замыкание соответствующих выводов в разных положениях, используя заводскую электрическую схему.
5. Отделите электрическую неисправность от механической. Тяжёлый поворот ключа, заклинивание или невозможность повернуть механизм могут быть связаны с личинкой и корпусом замка, а не с электрической контактной группой.
Важно: перед проверкой сопротивления или прозвонкой цепь должна быть обесточена. Не замыкайте силовые и управляющие выводы разъёма для принудительного запуска двигателя. При работах с системой запуска необходимо исключить неожиданное движение автомобиля.
Замена необходима при подтверждённом износе внутренних контактов, отсутствии коммутации одного или нескольких положений, повреждении корпуса, перегреве контактной части или неисправности приводного соединения.
Если включатель формирует правильные сигналы, но стартер не включается, дальнейшую диагностику проводят в цепи реле, стартера, блокировки запуска и электронной системы автомобиля. Механическое заедание ключа также требует отдельной проверки замка зажигания.
Основной товар — включатель зажигания и стартера в фактической комплектации конкретного предложения. В зависимости от исполнения это может быть отдельная электрическая контактная группа либо узел с дополнительными элементами корпуса, если они показаны как единая продаваемая деталь.
Личинка замка, ключи, иммобилайзер, контактное кольцо, рулевой замок и другие элементы не входят в комплект автоматически, если отдельно не указано иное.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните форму корпуса, расположение креплений, соединение с механической частью замка, конструкцию разъёма и количество контактов. Обратите внимание на обозначения выводов и количество предусмотренных рабочих положений.
Если старая деталь снимается отдельно от личинки, полезно сравнить форму приводного паза или вала. Даже небольшое отличие этого элемента может не позволить правильно соединить включатель с механизмом замка.

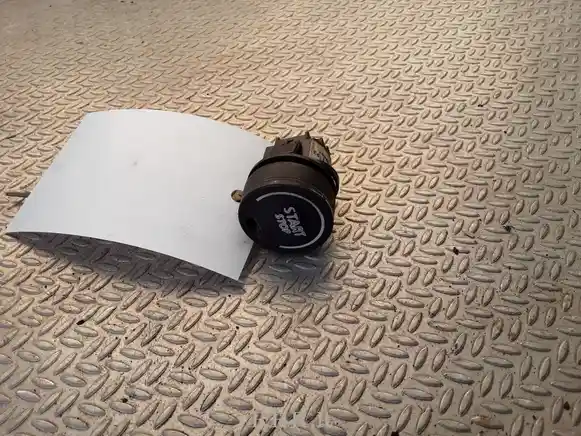

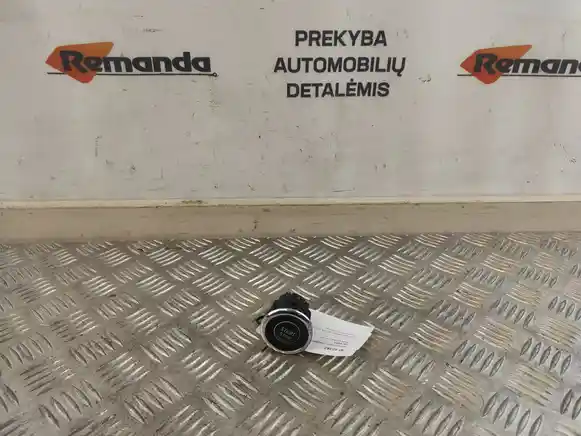

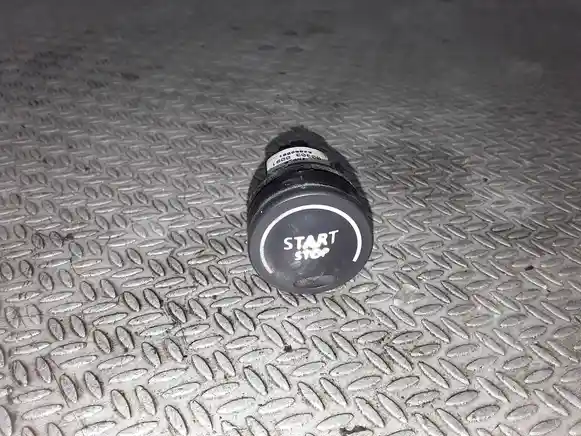

Особенно важно различать традиционную систему с механическим ключом и электронный запуск с кнопкой START/STOP. Несмотря на одинаковую конечную задачу запуска двигателя, органы управления и электрическая архитектура таких систем существенно отличаются.
Закажите подходящий включатель зажигания и стартера на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Включатель работает совместно с механическим замком зажигания и электрической системой запуска. В цепи запуска также могут участвовать реле стартера, сам стартер, аккумулятор, блок управления двигателем, иммобилайзер и датчики разрешения запуска.
При поиске неисправности важно определить, на каком этапе пропадает команда. Если контактная группа правильно переключает необходимые цепи, причину отсутствия запуска следует искать дальше по электрической схеме автомобиля.
Личинка является механической частью, в которую вставляется ключ. Она распознаёт его механический профиль и передаёт вращение на механизм замка. Электрический включатель или контактная группа находится дальше по приводу и переключает электрические цепи автомобиля.
Из-за этого симптомы двух неисправностей различаются. Если ключ плохо вставляется, не поворачивается или механически заклинивает, проблема может находиться в личинке. Если ключ вращается нормально, но пропадает питание или команда START, подозрение чаще смещается к электрической части и её цепям.
На некоторых автомобилях обе части можно заменить отдельно, поэтому перед покупкой важно определить, требуется контактная группа, механический замок или более полный узел.
Остаточный ресурс контактной группы зависит от количества циклов запуска и электрической нагрузки на её контакты. С возрастом контактные поверхности могут изнашиваться и увеличивать переходное сопротивление, что приводит к нестабильной коммутации и локальному нагреву.
Следы сильного перегрева требуют особого внимания: причиной мог быть не только сам включатель, но и плохой контакт разъёма или повышенная нагрузка в подключённой цепи. Установка исправной детали без устранения такой причины может привести к повторному повреждению.
Важно: внешний вид не позволяет полностью оценить внутренние контакты. Для б/у включателя полезна проверка коммутации всех предусмотренных положений, а не только механического поворота приводной части.
Не всегда. Под включателем обычно понимают электрическую контактную часть, тогда как замок зажигания может включать механический корпус и личинку. В конкретном товаре необходимо ориентироваться на фактическую комплектацию.
Да. Изношенные контакты могут периодически не формировать команду START. Однако аналогичный симптом возможен при неисправности реле, стартера, проводки, аккумулятора или системы разрешения запуска, поэтому требуется диагностика.
Обычная механическая контактная группа без собственной кодируемой электроники, как правило, выполняет только электрическое переключение цепей. Если продаваемый узел содержит электронные компоненты противоугонной системы, требования могут отличаться, поэтому необходимо учитывать конкретную конструкцию автомобиля.
