Выжимной подшипник сцепления — элемент механизма выключения сцепления, который передаёт усилие от вилки или гидравлического привода на диафрагменную пружину корзины. Подшипник позволяет воздействовать на вращающийся нажимной механизм при неподвижных или значительно медленнее движущихся элементах привода.
Классический выжимной подшипник представляет собой компактный подшипниковый узел, установленный на направляющей вокруг первичного вала коробки передач. Он перемещается вдоль оси и своей рабочей поверхностью воздействует на лепестки диафрагменной пружины корзины сцепления.

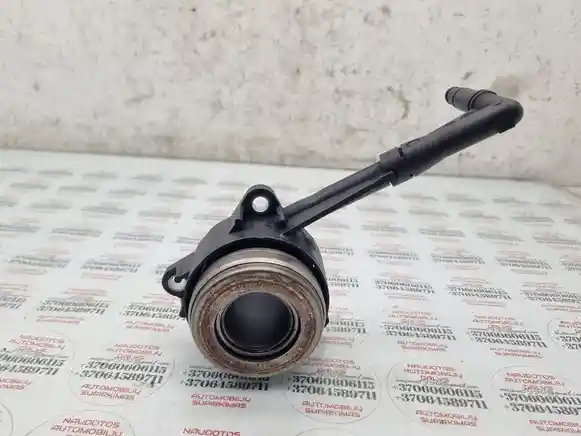

В гидравлических системах может применяться концентрический выжимной узел, где подшипник конструктивно объединён с рабочим цилиндром. Такой механизм устанавливается внутри колокола КПП и перемещается непосредственно под действием давления жидкости, без отдельной наружной вилки.
Выжимной подшипник обеспечивает передачу осевого усилия на диафрагменную пружину корзины и одновременно допускает вращение контактирующего элемента. Его рабочая высота и ход должны соответствовать геометрии конкретного сцепления, чтобы механизм полностью выключался без постоянной лишней нагрузки на корзину.
При нажатии педали привод сцепления перемещает вилку или центральный гидравлический цилиндр. Выжимной подшипник движется в сторону корзины и воздействует на лепестки её диафрагменной пружины.
При этом контактная часть подшипника вращается вместе с элементами нажимного механизма, а остальная часть исполнительного привода не должна вращаться с той же скоростью. После отпускания педали нажимной механизм возвращается в рабочее положение и сцепление снова передаёт крутящий момент.
Проверьте корпус на трещины, сколы и механические повреждения. Рабочая контактная поверхность должна быть ровной, без глубокой выработки, перегрева или повреждений в зоне соприкосновения с лепестками корзины.
Подшипник должен вращаться равномерно, без ощутимого заедания, грубого хода и чрезмерного люфта. У концентрического гидравлического узла дополнительно осмотрите корпус цилиндра, уплотнения, штуцер прокачки и соединение гидравлической магистрали.
Характерным симптомом изношенного подшипника может быть шум, появляющийся или заметно изменяющийся при нажатии педали сцепления. Возможны гул, шелест или другие механические звуки из области колокола коробки передач.
При сильном повреждении механизм может перемещаться с сопротивлением и мешать нормальному выключению сцепления. Однако шум в этой зоне также способны создавать подшипники коробки, направляющий подшипник первичного вала или другие элементы сцепления, поэтому источник звука необходимо диагностировать.
1. Сравните шум при разных положениях педали. Определите, появляется ли звук именно при начале нагрузки на выжимной механизм, при полностью нажатой педали или при отпущенном сцеплении.
2. Оцените работу привода. Педаль должна обеспечивать нормальный ход вилки или гидравлического исполнительного механизма без заеданий.
3. Проверьте гидропривод. Если установлен центральный рабочий цилиндр, следы жидкости из области колокола КПП могут указывать на неисправность интегрированного узла.
4. После снятия коробки проверьте подшипник вручную. Оцените плавность вращения, люфт, рабочую поверхность и состояние направляющей, по которой перемещается узел.
5. Осмотрите корзину сцепления. Неравномерная выработка лепестков диафрагменной пружины может быть связана с неправильной работой выжимного механизма.
Важно: точно определять источник шума в зоне вращающегося сцепления следует без контакта руками или инструментом с работающими элементами. Перед демонтажем коробки передач агрегат необходимо надёжно поддержать подходящим оборудованием.
Замена требуется при выраженном шуме самого подшипника, заедании, чрезмерном люфте, повреждении рабочей поверхности или корпуса. Для гидравлического концентрического узла причиной замены также является подтверждённая утечка или неисправность встроенного цилиндра.
Если подшипник исправен, а сцепление плохо выключается из-за главного цилиндра, вилки, гидролинии или повреждения корзины, замена выжимного узла сама по себе не устранит неисправность.
Основной товар — выжимной подшипник в сборе с предусмотренным корпусом или держателем. Если используется концентрическая конструкция, товар может представлять собой единый узел подшипника и рабочего цилиндра сцепления.
Вилка сцепления, направляющая, гидравлическая магистраль, корзина и ведомый диск не являются обязательной частью предложения. Фактическая комплектация определяется по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите конструкцию выжимного механизма: отдельный механический подшипник либо концентрический узел с рабочим цилиндром. Для отдельного подшипника сравните посадку на направляющей, рабочую высоту и способ соединения с вилкой.
Для гидравлического исполнения дополнительно сопоставьте крепление цилиндра и тип гидравлического соединения. Выжимной механизм необходимо выбирать с учётом конкретной коробки передач и используемого комплекта сцепления.
Изменения возможны после рестайлинга, смены поставщика трансмиссии или применения другого комплекта сцепления для определённого двигателя. Поэтому размеры и конструкцию подшипника следует сопоставлять с конкретной трансмиссией.
Закажите подходящий выжимной подшипник сцепления на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Выжимной подшипник работает совместно с корзиной сцепления и механизмом его привода. В классической конструкции усилие передаётся через вилку, а в концентрической системе эту функцию выполняет встроенный гидравлический цилиндр.
При ремонте сцепления также оценивают ведомый диск, маховик и состояние направляющих поверхностей. Износ или перекос связанных элементов способен создавать дополнительную нагрузку на новый или исправный выжимной подшипник.
Выжимной механизм работает в ограниченном диапазоне перемещения между исходным положением и положением полного выключения сцепления. Поэтому высота подшипника является частью общей геометрии системы.
Слишком отличающаяся рабочая высота может изменить исходное положение привода и доступный ход. В одном случае подшипник не обеспечит достаточного воздействия на диафрагменную пружину, а в другом может создавать нежелательную постоянную нагрузку на нажимной механизм.
Поэтому одинаковый внутренний диаметр или возможность физически установить подшипник на направляющую ещё не подтверждают его взаимозаменяемость с оригинальным узлом.
Выжимной подшипник является изнашиваемой деталью, а его остаточный ресурс зависит от пробега, количества циклов работы сцепления и режима эксплуатации. Длительное удержание педали сцепления нажатой увеличивает время работы подшипника под нагрузкой.
Даже при хорошем наружном состоянии внутри подшипника может присутствовать износ дорожек и тел качения. Для концентрического исполнения дополнительно стареют гидравлические уплотнения рабочего цилиндра.
Важно: для замены выжимного подшипника обычно требуется снятие коробки передач. Поэтому при выборе б/у детали следует учитывать её остаточный ресурс относительно стоимости и трудоёмкости повторного демонтажа трансмиссии.
Не всегда. В классической системе это отдельные компоненты. В современных конструкциях может использоваться центральный рабочий цилиндр со встроенным выжимным подшипником, образующий единый узел.
Это зависит от его состояния и конструкции. Поскольку доступ обычно требует снятия КПП, при значительном пробеге подшипник часто оценивают одновременно с диском и корзиной, чтобы учитывать риск повторной трудоёмкой разборки.
Нет. Изменение шума при работе педалью помогает локализовать неисправность, но источником также могут быть другие подшипники, элементы корзины или коробки передач. Окончательный вывод делают после диагностики.
