Клеммный узел плюсовых проводов — компонент электрической системы автомобиля, предназначенный для соединения и распределения положительных силовых цепей. Через него питание от аккумулятора или основного питающего кабеля передаётся к предусмотренным конструкцией потребителям электроэнергии.

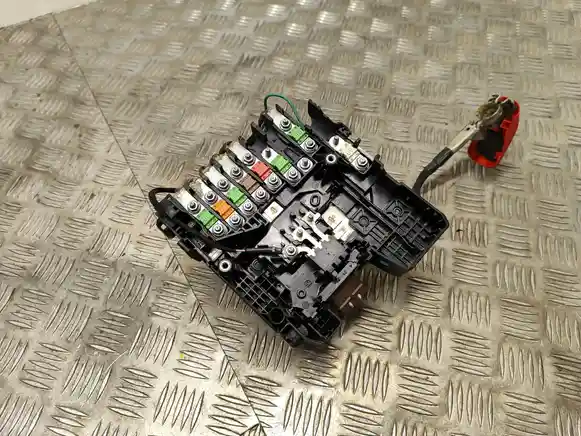

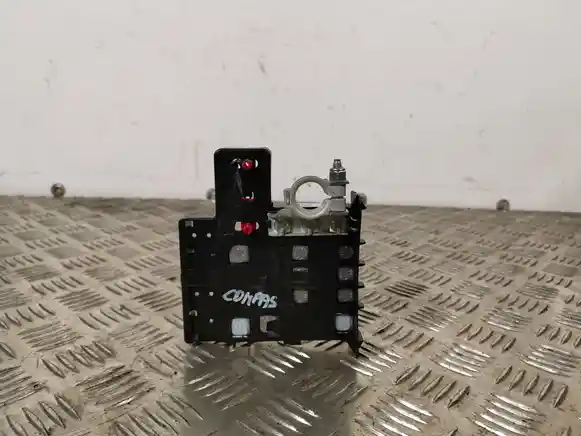

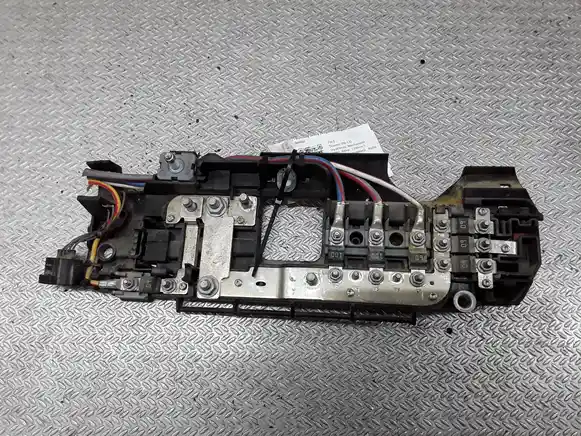

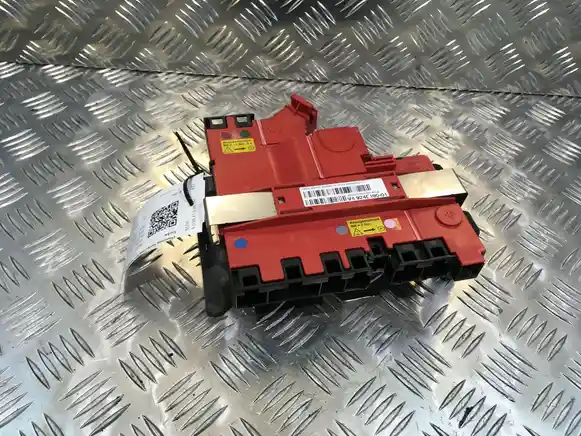

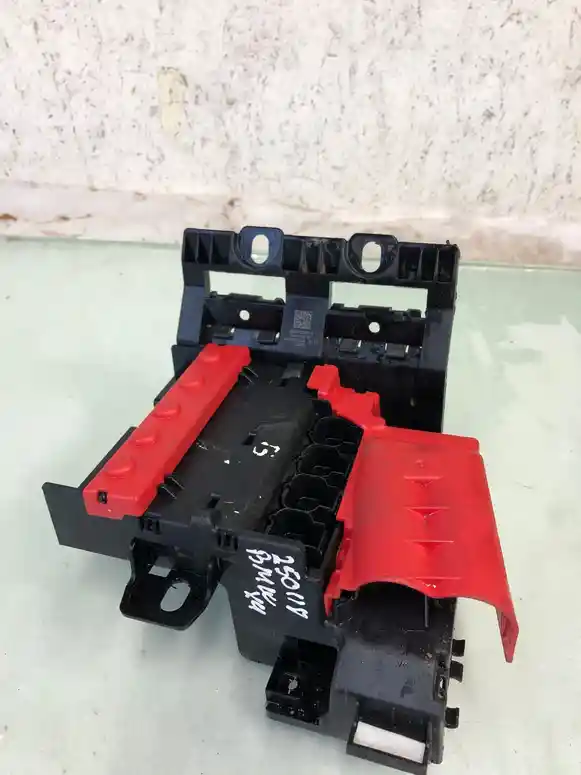

В категории представлены оригинальные клеммные узлы плюсовых проводов б/у. В зависимости от исполнения это могут быть соединительные блоки с металлическими контактными шинами, изолирующим корпусом, болтовыми соединениями и защитными крышками. Категория относится именно к узлам соединения плюсовых проводов, а не к силовым кабелям в сборе.
Основу клеммного узла составляет токопроводящая контактная часть, размещённая в изолирующем корпусе или на специальном основании. Провода могут фиксироваться болтами, гайками либо заводскими контактными соединениями.
Различаются одноканальные соединительные элементы и распределительные узлы с несколькими выводами. Отдельные исполнения содержат встроенные силовые предохранители или плавкие вставки. Наличие таких компонентов определяется конструкцией конкретной запчасти.
OEM-номер позволяет определить заводскую конфигурацию клеммного узла, количество силовых соединений и предусмотренное исполнение контактной части. Даже внешне похожие детали могут различаться расположением выводов и электрическими характеристиками.
Проверить оригинальную маркировку можно в разделе OEM-коды автозапчастей. При подборе следует учитывать полный заводской номер, включая буквенные индексы, а также допустимые производителем замены.
Место установки зависит от схемы электропитания автомобиля. Клеммный узел может располагаться рядом с аккумулятором, в моторном отсеке, в багажном отделении или внутри защищённого распределительного корпуса.
В автомобилях с удалённым расположением аккумулятора такие узлы могут использоваться для соединения длинного силового кабеля с проводами отдельных потребителей. Крепление выполняется на штатном основании, обеспечивающем фиксацию и электрическую изоляцию.
При оценке использованной детали важно состояние металлических контактов и изолирующих элементов. Контактные поверхности не должны иметь выраженного окисления, следов перегрева, оплавления или повреждений резьбы.
На пластиковом корпусе допустимы незначительные потёртости, если сохранены крепления и защитные перегородки. Трещины возле силовых выводов, обугливание и деформация токопроводящих частей являются существенными недостатками.
О проблемах с соединением могут свидетельствовать нестабильное питание отдельных электрических систем, падение напряжения под нагрузкой и локальный нагрев контактной части. При сильном повреждении соединения возможен отказ запуска двигателя или отключение питаемых через узел потребителей.
Подобные симптомы возникают и при неисправности аккумулятора, генератора или проводки. Причину необходимо устанавливать измерениями, а не только по внешним проявлениям.
1. Сверьте заводскую маркировку и исполнение детали.
2. Проверьте количество силовых выводов и их расположение.
3. Осмотрите контактные площадки на наличие окисления и следов перегрева.
4. Оцените состояние резьбовых соединений и крепёжных шпилек.
5. Убедитесь в целостности пластикового основания и защитных перегородок.
6. Уточните наличие крышек, гаек и встроенных защитных элементов, если они предусмотрены конструкцией.
Важно: исправность силового соединения определяется не только внешним состоянием. При необходимости специалист должен проверить электрическую целостность и переходное сопротивление контактов.
Замена необходима при разрушении контактных площадок, повреждении резьбовых соединений, оплавлении корпуса или потере надёжности электрического контакта. Эксплуатация силового узла с такими дефектами повышает риск перегрева соединения.
Если неисправность ограничивается ослабленным внешним креплением и сам узел не повреждён, возможность восстановления определяется после профессиональной проверки. Повреждённые токопроводящие элементы не следует ремонтировать случайными соединителями.
Клеммный узел может продаваться отдельно либо вместе с защитной крышкой, монтажным кронштейном, гайками или короткими участками проводки. Состав зависит от заводской конструкции и способа демонтажа.
Основной плюсовой кабель аккумулятора, аккумуляторная клемма и соседние распределительные элементы не обязательно входят в комплект. Фактическую комплектацию следует проверять по фотографиям товара.
Необходимо сопоставить форму и размеры контактных площадок, диаметр крепёжных шпилек, расстояния между выводами и ориентацию подключаемых кабелей. Для правильной установки также важны посадочные размеры корпуса и расположение монтажных отверстий.
Если узел содержит силовые предохранители, необходимо учитывать их номиналы и заводскую схему подключения. Использование неподходящего защитного элемента может нарушить предусмотренную производителем защиту электрической цепи.
Применяемость зависит от поколения автомобиля, года выпуска, расположения аккумулятора и схемы распределения электропитания. На автомобилях одной модели могут использоваться разные варианты соединительных узлов в зависимости от комплектации.
Для уточнения совместимости рекомендуется использовать VIN и заводскую электрическую схему. Особое внимание требуется автомобилям с дополнительным аккумулятором, системой Start-Stop или отдельными силовыми цепями дополнительного оборудования.
На Aldym.kz можно подобрать оригинальный клеммный узел плюсовых проводов б/у по параметрам автомобиля и заводскому номеру. Предусмотрена гарантия 14 дней и доставка по Казахстану.
При восстановлении электрических соединений могут понадобиться плюсовой провод аккумулятора, аккумуляторная клемма, силовые предохранители, распределительный блок питания и защитные элементы проводки. Их подбирают в соответствии с электрической схемой автомобиля.
Клеммный узел предназначен для соединения и распределения электрических цепей. Его основная особенность — наличие контактных площадок или выводов для подключения силовых проводов.
Плюсовой провод аккумулятора представляет собой токопроводящий кабель, передающий питание между отдельными точками электрической системы. Хотя оба компонента могут работать совместно, они отличаются конструкцией и назначением.
Перед монтажом необходимо обесточить электрическую систему в порядке, предусмотренном производителем автомобиля. Контактные поверхности должны быть чистыми, а кабельные наконечники — правильно расположенными и надёжно закреплёнными.
Резьбовые соединения затягивают с установленным производителем моментом. После установки проверяют защиту открытых токопроводящих частей и отсутствие натяжения кабелей. Нельзя допускать контакта положительных выводов с металлическими элементами кузова: это может вызвать короткое замыкание.
Только если такое исполнение предусмотрено электрической схемой автомобиля. Лишние или иначе расположенные контакты не гарантируют совместимость.
Не обязательно. Клеммный узел часто продаётся как самостоятельная деталь без длинного силового кабеля.
Необходимо определить причину изменения цвета. Следы перегрева могут свидетельствовать о повреждении соединения и требуют проверки.
