Натяжитель ремня — элемент ременного привода двигателя, который поддерживает необходимое натяжение ремня и помогает ему правильно работать на шкивах генератора, компрессора кондиционера и других приводных агрегатов. В современных автомобилях чаще применяется автоматический натяжитель с пружинным механизмом.
Автоматический натяжитель обычно состоит из корпуса, подвижного рычага, пружинного механизма и ролика с подшипником. Пружина создаёт усилие, а подвижная конструкция позволяет компенсировать изменение положения ремня во время работы двигателя.
В некоторых системах натяжение регулируется механически при обслуживании, поэтому отдельного автоматического механизма может не быть. Натяжной ролик также может продаваться отдельно от натяжителя, если конструкция предусматривает его самостоятельную замену.
Натяжитель удерживает ремень в предусмотренном рабочем диапазоне, чтобы крутящий момент стабильно передавался вспомогательным агрегатам. Недостаточное или чрезмерное натяжение влияет не только на ремень, но и на подшипники приводимых им компонентов.
Ремень вспомогательных агрегатов постоянно испытывает изменение нагрузки из-за работы генератора, компрессора кондиционера и других устройств. Кроме того, вращение коленчатого вала имеет небольшие колебания скорости, которые передаются на привод.
Автоматический натяжитель перемещается в пределах рабочего хода и компенсирует эти изменения, сохраняя контакт ремня со шкивами. Демпфирование движения рычага также помогает уменьшать нежелательные колебания ремня.
Осмотрите корпус и рычаг на трещины, деформацию и повреждения посадочных мест. Ролик должен располагаться ровно относительно своей оси, без заметного перекоса, способного уводить ремень в сторону.
Проверьте подшипник ролика на выраженный люфт и заедание. Подвижная часть натяжителя должна перемещаться без заклинивания, а возвратный механизм — сохранять рабочее усилие. Следы контакта ремня с краями ролика могут указывать на нарушение геометрии.
Неисправность может проявляться чрезмерными колебаниями натяжителя при работающем двигателе, свистом или проскальзыванием ремня, его смещением относительно шкивов и нестабильной работой вспомогательного привода.
Изношенный подшипник ролика способен создавать гул, шорох или скрежет. При ослаблении механизма ремень может недостаточно плотно охватывать шкивы, а заклинивший натяжитель перестаёт нормально компенсировать динамические изменения привода.
1. Осмотрите ременный привод при выключенном двигателе. Проверьте положение ремня на всех шкивах, наличие повреждений его дорожек и видимый перекос роликов.
2. Наблюдайте за работой натяжителя с безопасного расстояния. После запуска двигателя чрезмерные резкие перемещения рычага могут указывать на проблему, однако причиной колебаний способен быть не только сам натяжитель.
3. После снятия ремня проверьте ролик. Оцените плавность вращения подшипника, люфт и отсутствие заедания. Одновременно полезно проверить остальные ролики и шкивы привода.
4. Проверьте движение механизма. Натяжитель должен перемещаться в предусмотренном диапазоне без заклинивания. Слабое возвратное усилие или необычно свободный ход могут свидетельствовать об износе внутреннего механизма.
5. Если натяжитель сильно колеблется, ищите причину во всём приводе. Дополнительные вибрации могут создавать неисправная обгонная муфта генератора, шкив коленчатого вала, компрессор кондиционера или другой приводимый агрегат.
Важно: не проверяйте ролик руками и не пытайтесь воздействовать на натяжитель при работающем двигателе. Перед ручной проверкой ременного привода двигатель должен быть остановлен, а возможность случайного запуска исключена.
Замена требуется при повреждении корпуса или рычага, заклинивании механизма, недостаточном усилии натяжения либо износе, вызывающем неправильное положение ремня. Также основанием для замены может быть неисправность встроенного ролика, если он конструктивно не обслуживается отдельно.
Если проблема ограничивается съёмным роликом или его подшипником, необходимость замены натяжителя в сборе зависит от конструкции и состояния самого механизма.

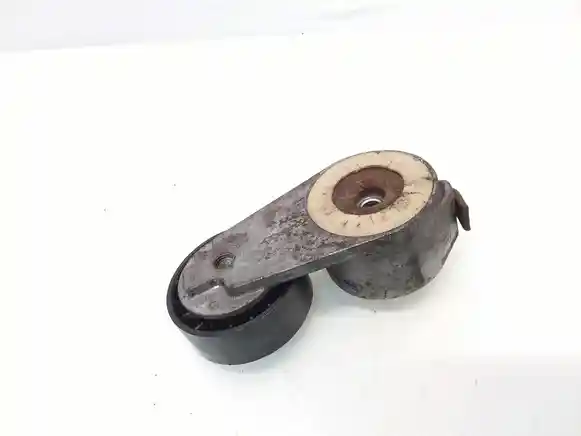

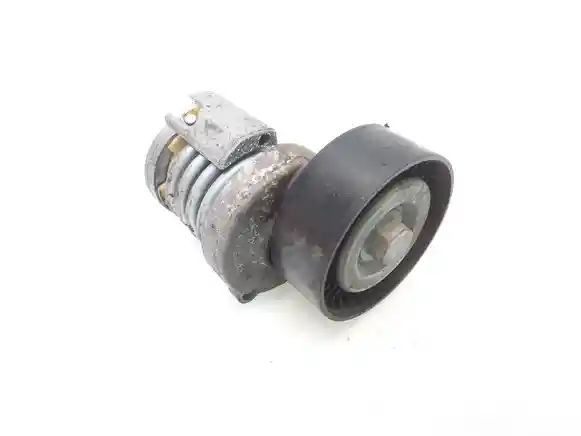

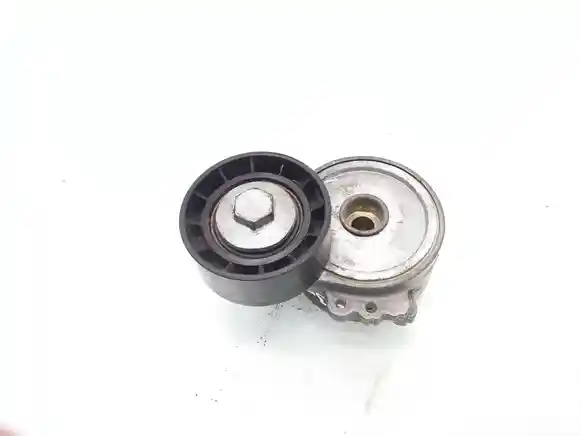

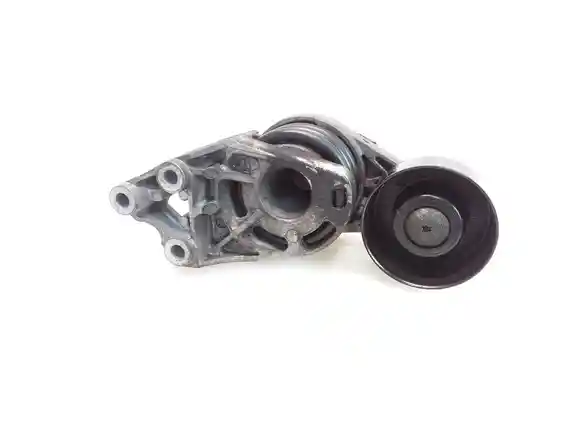

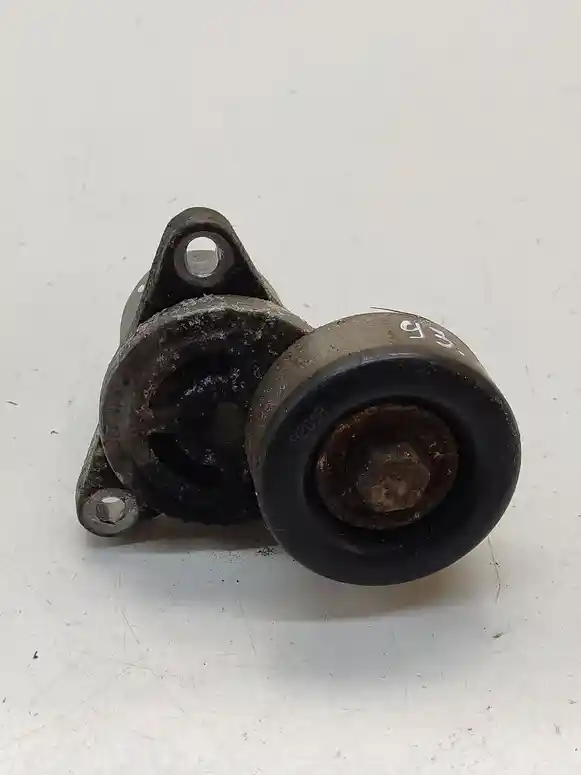

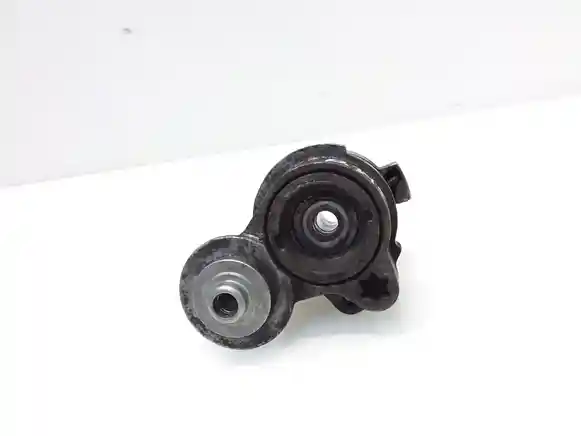

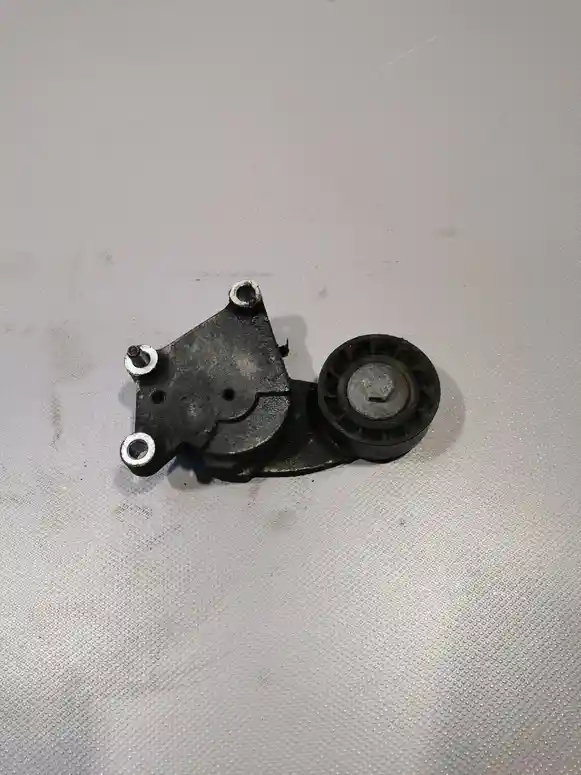

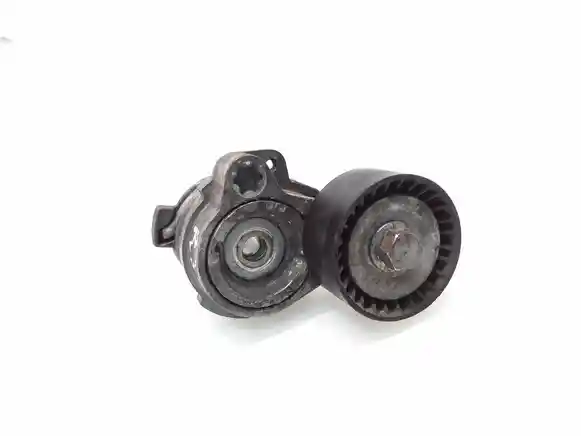

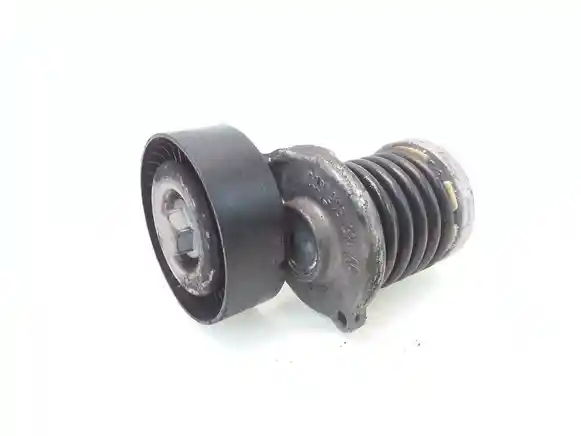

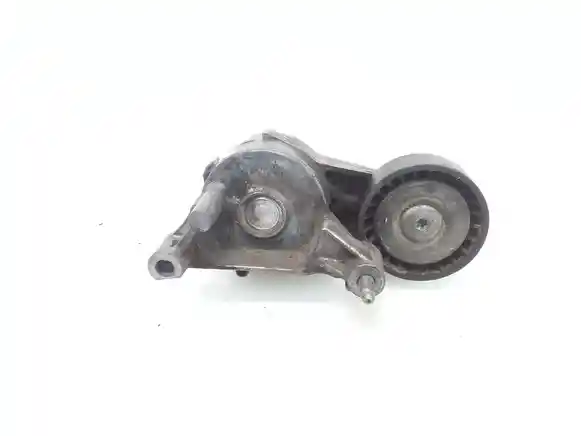

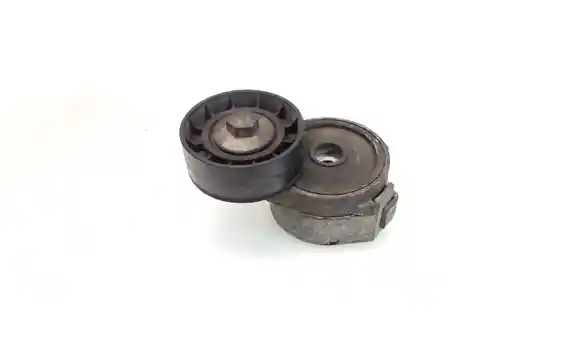

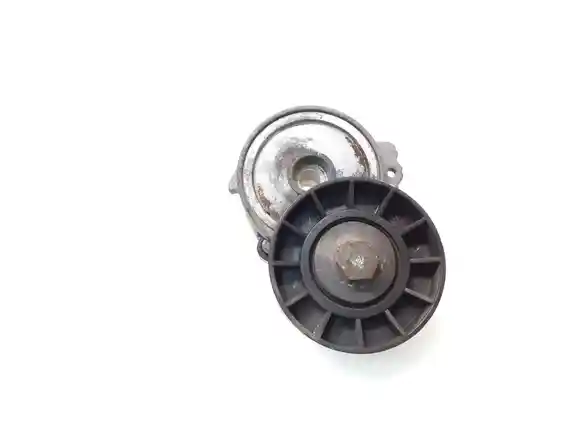

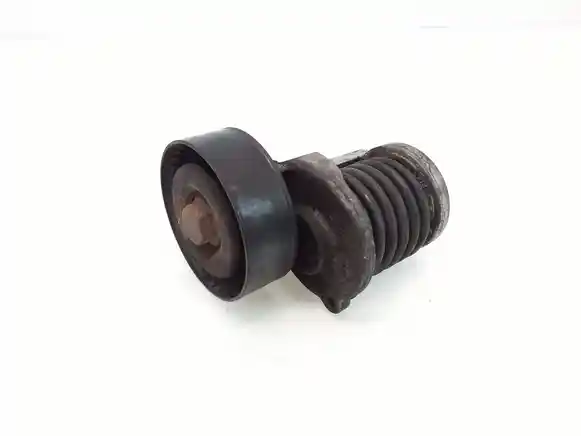

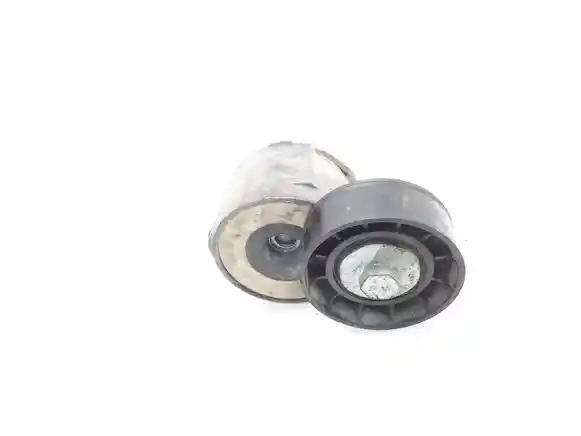

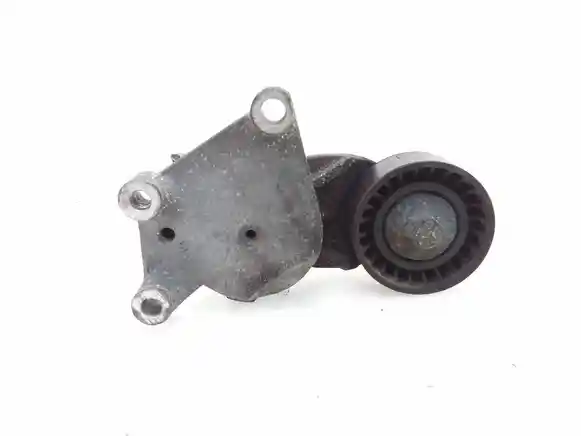

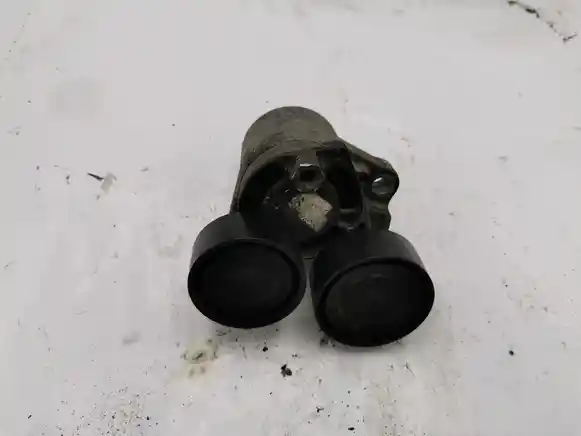

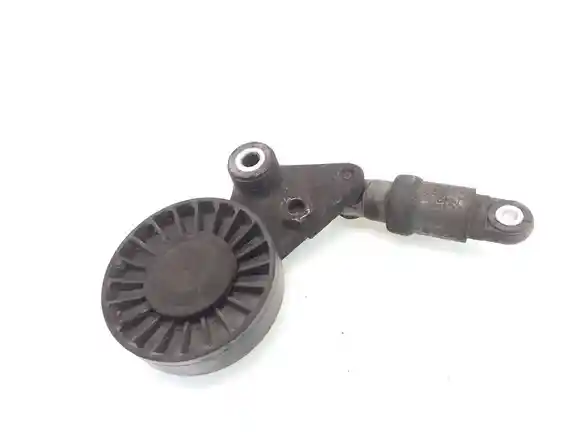

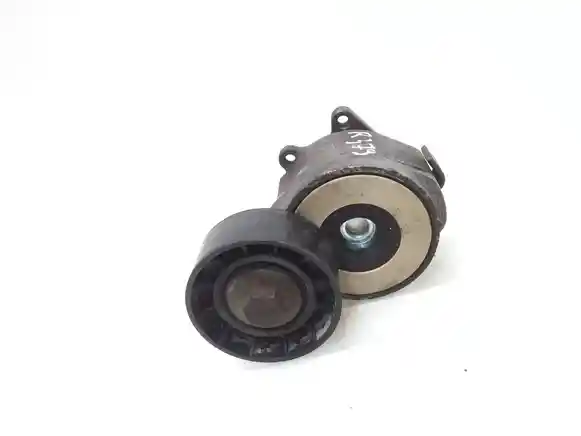

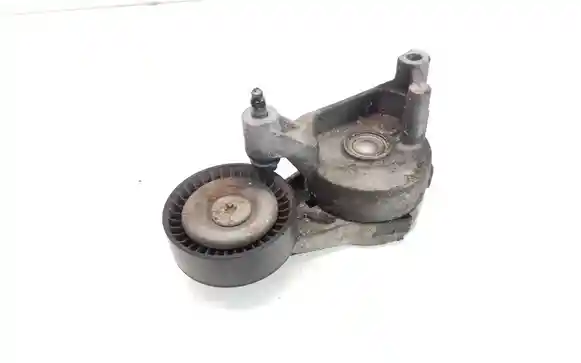

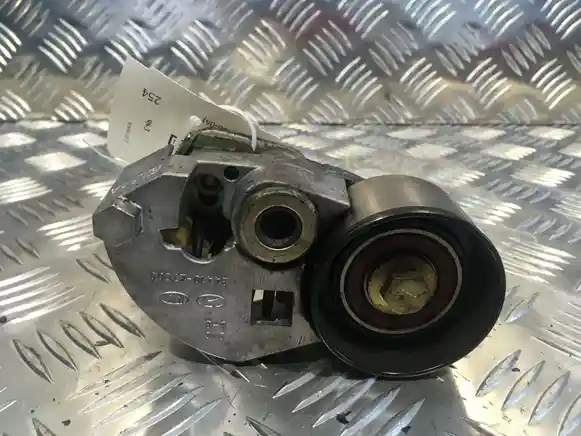

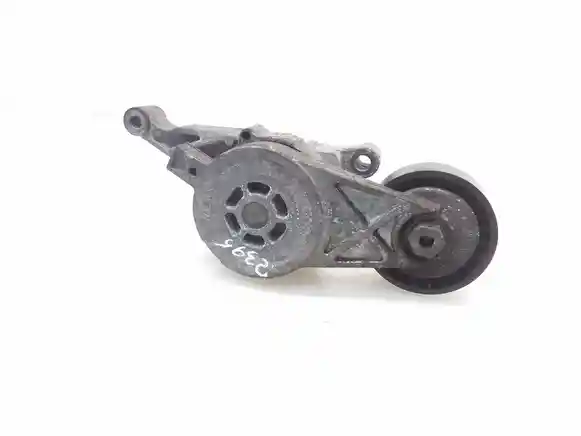

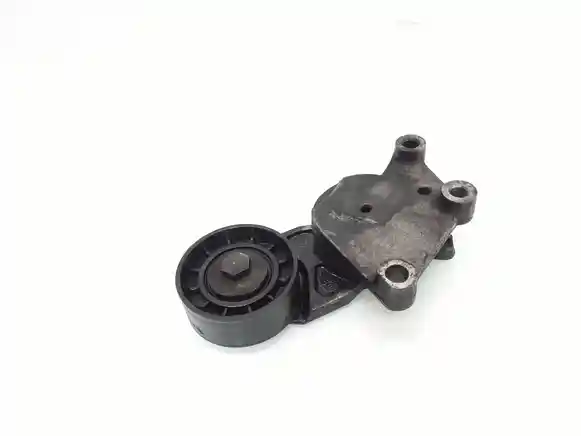

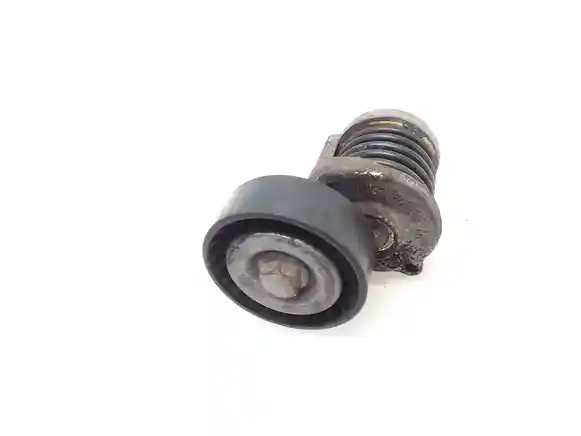

Натяжитель обычно продаётся как собранный механизм с корпусом, рычагом и установленным роликом. Болты, дополнительные ролики, ремень и другие элементы привода входят только при их фактическом наличии на конкретной позиции — комплектацию следует проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните форму корпуса, положение ролика относительно крепления и конструкцию посадочных точек. Также обратите внимание на диаметр и профиль рабочей поверхности ролика — она может быть гладкой или ручейковой в зависимости от стороны ремня, с которой контактирует.
Если предлагается натяжитель в сборе, его рабочая геометрия должна соответствовать схеме ременного привода установленного двигателя.
Даже для двигателей одного семейства натяжитель способен меняться после технического обновления или изменения навесного оборудования. Поэтому год выпуска автомобиля без учёта конкретного двигателя не всегда достаточен для точного определения детали.
Закажите подходящий натяжитель ремня на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Натяжитель работает вместе с приводным ремнём, направляющими роликами и шкивами вспомогательных агрегатов. При шуме или сильных колебаниях привода следует учитывать состояние обгонной муфты генератора, демпферного шкива коленчатого вала и подшипников приводимого оборудования.
Подвижный рычаг автоматического натяжителя не должен оставаться абсолютно неподвижным. Небольшие перемещения являются частью его нормальной работы: механизм компенсирует изменения скорости ремня и нагрузки вспомогательных агрегатов.
Однако выраженные ритмичные удары или большой ход рычага могут возникать из-за колебаний, приходящих от другого компонента привода. Один из характерных примеров — неисправная обгонная муфта генератора, которая перестаёт правильно компенсировать инерцию его ротора.
Поэтому сильное движение натяжителя не следует автоматически считать доказательством его неисправности. Перед заменой полезно определить источник колебаний, иначе новый механизм может продолжить работать в тех же неблагоприятных условиях.
У б/у натяжителя важен остаточный ресурс не только подшипника ролика, но и внутреннего пружинно-демпфирующего механизма. Корпус может выглядеть исправным, хотя рабочее усилие и способность контролировать движение рычага уже ухудшились.
Следы неравномерного износа поверхности ролика помогают выявить длительную работу ремня с перекосом. Также следует учитывать состояние оси и втулки подвижного рычага, поскольку их износ способен изменить положение ролика относительно остальных шкивов.
Важно: отсутствие люфта и шума ролика ещё не подтверждает исправность всего натяжителя. Пружинный механизм и демпфирование движения также должны сохранять нормальные рабочие характеристики.
Не всегда. Натяжитель представляет собой механизм, создающий необходимое усилие, а ролик является частью, непосредственно контактирующей с ремнём. В некоторых конструкциях ролик можно заменить отдельно от всего натяжителя.
Это зависит от состояния ремня и причины ремонта. Если на нём присутствуют трещины, повреждения дорожек, сильное загрязнение или выраженный износ, установка нового или исправного натяжителя не устраняет необходимость замены самого ремня.
Да, неправильная работа муфты способна увеличить колебания ременного привода и нагрузку на механизм натяжения. При выраженной вибрации полезно диагностировать оба узла, а также остальные элементы привода.
