Турбина, или турбокомпрессор, — агрегат системы наддува двигателя, использующий энергию выхлопных газов для сжатия воздуха, поступающего в цилиндры. Увеличение массы воздуха позволяет двигателю эффективнее использовать топливо и развивать требуемую мощность без пропорционального увеличения рабочего объёма.
Турбокомпрессор состоит из турбинной части, компрессорной части и центрального корпуса с валом и подшипниковым узлом. Поток выхлопных газов вращает турбинное колесо, расположенное на общем валу с компрессорным колесом. Компрессор при этом сжимает воздух, поступающий во впуск двигателя.
Для регулирования наддува может использоваться перепускной клапан wastegate или изменяемая геометрия турбины. Актуатор бывает вакуумным, пневматическим либо электронным. Центральный подшипниковый узел смазывается моторным маслом, а на части турбокомпрессоров дополнительно предусмотрено жидкостное охлаждение.
Турбокомпрессор должен создавать рассчитанный для двигателя воздушный поток и давление наддува во всём предусмотренном диапазоне работы. Его характеристики согласованы с объёмом двигателя, системой впрыска, выпуском, интеркулером и программой управления двигателем.
Выхлопные газы после выхода из цилиндров направляются на турбинное колесо и раскручивают вал турбокомпрессора. На противоположном конце вала компрессорное колесо засасывает наружный воздух и сжимает его перед подачей во впуск двигателя.
Нагретый после сжатия воздух обычно проходит через интеркулер. Давление регулируется системой управления турбиной, чтобы фактический наддув соответствовал нагрузке и режиму работы двигателя. Избыточный или недостаточный наддув может ограничиваться электронным блоком управления.
Осмотрите корпуса на трещины и серьёзные механические повреждения, а присоединительные фланцы — на деформацию. Компрессорное колесо не должно иметь сломанных, загнутых или сильно повреждённых лопаток и следов контакта с корпусом.
Оцените вал и доступное компрессорное колесо на свободное вращение и признаки ненормального контакта. Проверьте штуцеры подачи и слива масла, соединения охлаждения, если они предусмотрены, а также внешний механизм управления геометрией или wastegate.
Возможные симптомы включают снижение тяги, неправильное давление наддува, необычный свист или механический шум, повышенный расход масла и появление масла во впускном либо выпускном тракте. При серьёзной неисправности двигатель может переходить в аварийный режим.
Однако эти признаки не подтверждают поломку турбокомпрессора сами по себе. Недостаточный наддув также вызывают негерметичный интеркулер, патрубки, система управления актуатором или проблемы выпуска, а повышенный расход масла может иметь другие причины внутри двигателя.
1. Считайте ошибки и параметры двигателя. Сравните требуемое и фактическое давление наддува при предусмотренных диагностических условиях. Код ошибки регулирования наддува сам по себе не означает неисправность турбины.
2. Проверьте весь воздушный тракт. Осмотрите патрубки, соединения и интеркулер. Утечка сжатого воздуха после компрессора способна вызвать потерю мощности при исправном турбокомпрессоре.
3. Проверьте систему управления. Необходимо убедиться в исправности соленоида, вакуумных линий или электронного актуатора в зависимости от конструкции автомобиля.
4. На остановленном и остывшем двигателе можно осмотреть доступное компрессорное колесо после безопасного снятия соответствующего патрубка. Следы контакта лопаток с корпусом требуют дальнейшей проверки турбокомпрессора.
5. При наличии масла во впуске определите его количество и происхождение. Небольшая масляная плёнка в тракте некоторых двигателей может быть связана с вентиляцией картера и не является достаточным доказательством неисправности турбины.
6. При подтверждённом повреждении необходимо установить первопричину: нарушение подачи масла, загрязнение, попадание постороннего предмета, проблема с выпуском или системой управления способны повредить и заменённую турбину.
Важно: не прикасайтесь к колесу турбины и не отсоединяйте патрубки при работающем двигателе. Не проверяйте тракт наддува самодельным высоким давлением — допустимые методы и давление зависят от конкретной системы.
Замена или профессиональный ремонт требуются при повреждении колёс, контакте вращающихся элементов с корпусом, разрушении вала или подшипникового узла, серьёзном повреждении корпусов либо подтверждённой внутренней неисправности, из-за которой турбокомпрессор не обеспечивает нормальную работу.
При проблемах только с внешним актуатором или системой управления возможность замены отдельного элемента зависит от конструкции турбокомпрессора. Перед заменой всего агрегата необходимо определить фактическую причину неисправности.

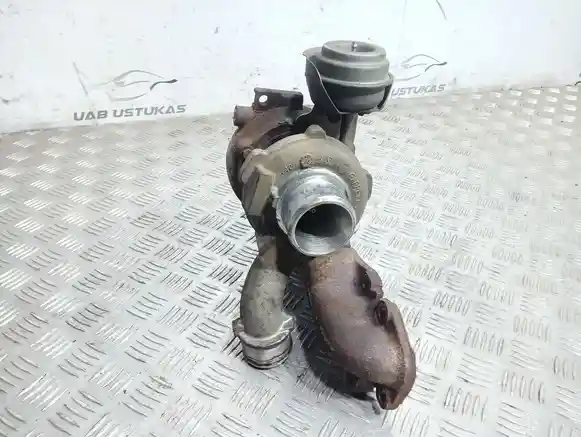

Обычно продаётся турбокомпрессор в сборе с турбинным, компрессорным и центральным корпусами. Актуатор, выпускной коллектор, соленоид, масляные трубки, охлаждающие магистрали, прокладки и крепёж входят только при их фактическом наличии на конкретной позиции. Комплектацию следует проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сопоставьте маркировку турбокомпрессора и конструкцию актуатора. Сравните присоединение к выпуску и впускному тракту, положение патрубков и расположение точек подачи и слива масла.
Если приобретается турбина в сборе с электронным актуатором, необходимо учитывать исполнение его разъёма и требования конкретной системы к настройке или адаптации после установки.
Отличия не всегда заметны внешне: турбокомпрессоры с похожими корпусами могут иметь другую геометрию колёс, характеристики актуатора или настройки регулирования. Поэтому внешний размер агрегата не является достаточным критерием взаимозаменяемости.
Закажите подходящую турбину на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Работа турбокомпрессора зависит от подачи моторного масла, герметичности интеркулера и патрубков, исправности актуатора и системы управления наддувом. После разрушения турбины также необходимо проверять впускной и выпускной тракт на масло, обломки и другие последствия неисправности, способные повредить заменённый агрегат.
Во многих турбокомпрессорах вал вращается в подшипниковой системе, рабочие зазоры которой рассчитаны с учётом подачи моторного масла. На остановленной турбине без рабочего давления масла может ощущаться определённое радиальное перемещение вала.
Поэтому сам факт небольшого ощутимого люфта нельзя оценивать отдельно от конструкции конкретного турбокомпрессора. Значительно важнее отсутствие контакта компрессорного или турбинного колеса с корпусом, повреждений лопаток и других признаков критической выработки.
Осевой люфт оценивается отдельно и обычно значительно более ограничен. Для точного заключения состояние подшипникового узла проверяют по допускам конкретной модели турбокомпрессора, а не по универсальному субъективному правилу.
Остаточный ресурс турбокомпрессора зависит не только от пробега, но и от качества смазки, интервалов замены масла, температурных режимов и состояния двигателя. Турбина, длительно работавшая при недостаточной подаче масла или с загрязнённой смазкой, может иметь внутренний износ даже при хорошем внешнем виде.
Следы предыдущего вскрытия центрального корпуса, повреждённый крепёж или нестандартные метки могут указывать на прошлый ремонт. Для турбин с изменяемой геометрией также имеет значение состояние внутреннего механизма, который может загрязняться продуктами сгорания и терять подвижность.
Важно: перед установкой б/у турбины необходимо учитывать состояние маслоподающей и сливной магистралей. Загрязнённая или ограниченная подача масла способна быстро повредить исправный заменённый агрегат.
В автомобильных каталогах слово «турбина» обычно используется как разговорное название всего турбокомпрессора. Технически турбинная часть является только одной половиной агрегата, а вторая часть выполняет функцию компрессора.
При замене турбокомпрессора состояние моторного масла, фильтра и системы подачи смазки имеет непосредственное значение для нового агрегата. Конкретная процедура установки должна соответствовать требованиям производителя двигателя и турбокомпрессора.
Турбокомпрессор с другими характеристиками нельзя рассматривать как обычную взаимозаменяемую запчасть только из-за совпадающих креплений. Изменение производительности может потребовать согласования системы управления двигателем, подачи топлива, охлаждения, впуска и выпуска.
