Шланг ГУР — элемент гидравлической системы усилителя рулевого управления, по которому рабочая жидкость перемещается между бачком, насосом ГУР и рулевой рейкой. В зависимости от расположения в системе это может быть напорный, обратный или всасывающий шланг.
Конструкция шланга зависит от его функции. Напорная магистраль рассчитана на высокое гидравлическое давление и обычно имеет многослойную армированную часть с опрессованными металлическими наконечниками. Обратная и всасывающая линии работают в других условиях и могут иметь более простую конструкцию.
На многих автомобилях шланг ГУР выполнен как единая деталь с металлическими трубками, изгибы которых соответствуют компоновке моторного отсека. В конструкцию также могут входить крепёжные скобы, демпфирующие участки или элементы, предназначенные для снижения пульсаций и шума гидравлической системы.
Шланг ГУР обеспечивает герметичное перемещение рабочей жидкости между компонентами гидроусилителя. Особенно важна исправность напорной магистрали, которая должна выдерживать давление системы без утечки, вздутия и разрушения соединений.
Из бачка жидкость поступает по всасывающей линии к насосу ГУР. Насос создаёт поток и давление, после чего жидкость по напорной магистрали направляется к рулевой рейке или другому гидравлическому рулевому механизму.
После работы в усилителе жидкость по обратной линии возвращается в бачок. Таким образом, разные шланги являются частями одного замкнутого контура, но работают при разных давлениях и выполняют разные задачи.
Осмотрите гибкую часть на трещины, вздутия, сильные перегибы, истирание и повреждение наружного слоя. Особое внимание уделите местам опрессовки металлических наконечников: вокруг них не должно быть выраженных следов утечки или нарушения соединения.
Металлические участки необходимо проверить на коррозию, заломы и деформацию. Резьбовые соединения, фланцы и посадочные поверхности должны быть без повреждений, которые могут помешать правильной герметизации магистрали.
Наиболее характерный признак — утечка жидкости ГУР. Она может появляться непосредственно на гибкой части, возле опрессовки или в месте соединения магистрали с насосом, бачком или рулевой рейкой.
При значительной потере жидкости уровень в бачке снижается, насос может начать работать с повышенным шумом, а усилие на рулевом колесе — увеличиваться. Повреждение всасывающего шланга иногда приводит к подсосу воздуха без интенсивной наружной утечки, вызывая пенообразование и гул системы.
1. Проверьте уровень жидкости. Если уровень снижается, необходимо определить место потери жидкости по всему гидравлическому контуру.
2. Очистите подозрительную область. Старые загрязнения могут затруднять поиск источника. После очистки легче определить, появляется ли свежая жидкость на шланге, соединении или соседнем агрегате.
3. Осмотрите опрессовки и соединения. Утечка возле наконечника может происходить как через сам шланг, так и через уплотнение соединения.
4. Проверьте металлические участки. Коррозионное повреждение трубки иногда образует небольшую точечную утечку, которая заметна только после очистки поверхности.
5. При наличии пены проверьте всасывающую сторону. Негерметичное соединение между бачком и насосом может засасывать воздух и нарушать работу усилителя даже без большой наружной течи.
Важно: напорная линия ГУР работает под высоким давлением. Не проверяйте место утечки пальцами и не разъединяйте магистраль при работающем двигателе. Диагностику давления выполняют только подходящим оборудованием по процедуре производителя.
Замена требуется при трещине, вздутии или повреждении гибкой части, нарушении опрессовки, сквозной коррозии металлической трубки либо повреждении наконечника, из-за которого невозможно обеспечить герметичное соединение.
Для напорного шланга особенно критичны повреждения армированного слоя и деформация опрессованных соединений. Если утечка возникает только из-за отдельного сменного уплотнения, необходимость замены всей магистрали определяется после проверки состояния самого шланга.

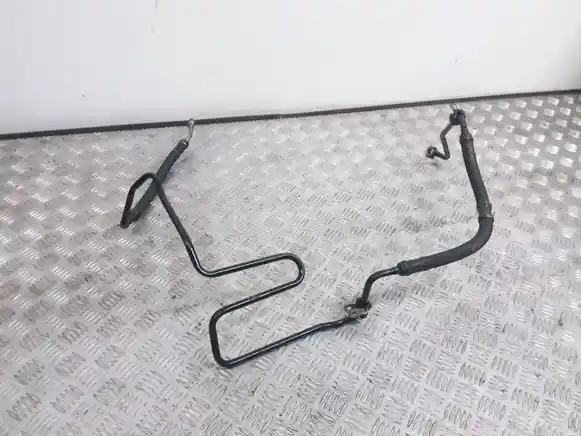

Товар может представлять собой отдельный гибкий шланг либо комбинированную гидравлическую магистраль с металлическими трубками и заводскими наконечниками. На детали могут оставаться крепёжные скобы, держатели или соединительные элементы, если они присутствуют на конкретном товаре.
Фактическую комплектацию необходимо проверять по фотографиям и описанию предложения.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сначала определите назначение требуемой магистрали: напорная, обратная или всасывающая. Затем сравните расположение и тип соединений на обоих концах детали.
Для комбинированного шланга с металлическими трубками важно сопоставить их изгибы и расположение креплений. Правильная деталь должна проходить по штатной трассе без принудительного изгибания и контакта с движущимися или горячими элементами.
Исполнение также может отличаться после рестайлинга или изменения типа рулевого усилителя. На автомобилях с полностью электрическим усилителем гидравлические шланги ГУР отсутствуют, а электрогидравлические системы могут использовать собственную схему магистралей.
Закажите подходящий шланг ГУР на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Шланги соединяют бачок, насос ГУР и рулевой механизм в единый гидравлический контур. Если обнаружена утечка, необходимо учитывать направление её распространения: жидкость может стекать по магистрали от расположенного выше насоса или соединения и создавать впечатление повреждения самого шланга.
После существенной потери жидкости следует оценить состояние насоса ГУР. Работа насоса с недостаточным количеством жидкости способна вызвать повышенный шум и внутренний износ даже после устранения первоначальной утечки.
Напорный шланг находится между насосом и рулевым механизмом и рассчитан на значительно более высокую гидравлическую нагрузку. Поэтому он обычно имеет усиленную многослойную конструкцию и заводские опрессованные металлические соединения.
Обратная магистраль возвращает жидкость от рулевого механизма к бачку и работает при существенно меньшей нагрузке. Её конструкция может быть проще, а на некоторых участках используются соединения с хомутами.
Поэтому шланги нельзя заменять друг другом только на основании подходящего диаметра. Деталь должна быть рассчитана на конкретное место и условия работы в гидравлическом контуре.
Состояние б/у шланга зависит не только от пробега, но и от возраста резины, температуры моторного отсека и контакта с техническими жидкостями. Со временем гибкая часть может становиться жёстче даже при отсутствии заметной наружной трещины.
У комбинированных магистралей дополнительно учитывают коррозию металлических трубок и состояние заводских опрессовок. Следы предыдущего ремонта, повторной обжимки или нештатной замены части магистрали требуют отдельной оценки.
Важно: для б/у напорного шланга отсутствие наружной течи не является единственным критерием состояния. Вздутие, повреждение армирования или сомнительная опрессовка делают повторное использование детали нежелательным.
Нет. Наибольшую гидравлическую нагрузку воспринимает напорная магистраль между насосом и рулевым механизмом. Всасывающая и обратная линии работают в других условиях и имеют другую конструкцию.
Гибкий участок компенсирует вибрации и взаимное перемещение агрегатов, а сформированные металлические трубки позволяют точно провести магистраль через моторный отсек и сохранить необходимое расстояние от соседних деталей.
Если при замене гидравлический контур разъединялся и часть жидкости была потеряна, в систему может попасть воздух. После сборки уровень жидкости и удаление воздуха необходимо выполнить по процедуре, предусмотренной для конкретного автомобиля.
