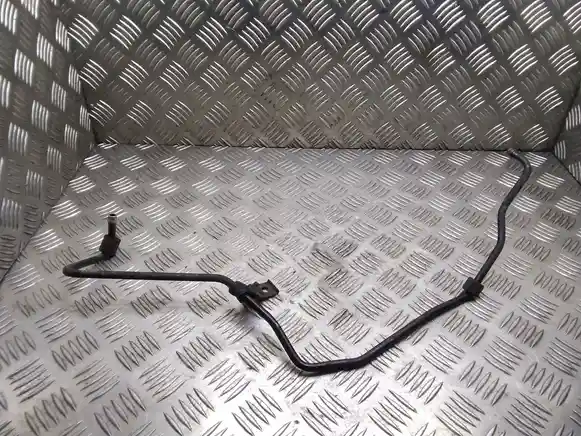

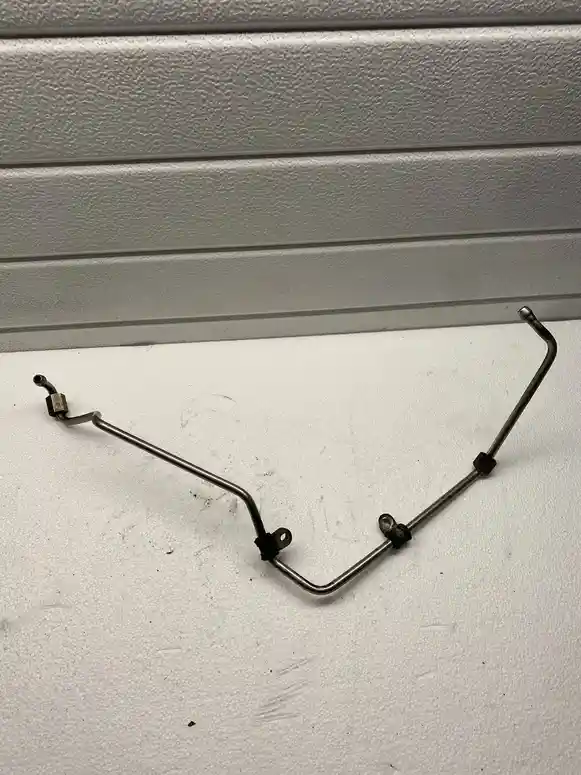

Трубки масляной системы обеспечивают подачу и циркуляцию масла между узлами двигателя, турбокомпрессором, масляным радиатором и другими элементами системы смазки.
При подборе важно учитывать назначение и место установки трубки, ее длину и форму, диаметр магистрали, расположение изгибов, тип штуцеров и соединений, крепежные точки и схему подключения.
Масляная магистраль может быть выполнена в виде жёсткой металлической трубки, гибкого армированного участка или комбинированной детали. На концах используются резьбовые соединения, фланцы, штуцеры, banjo-соединения и другие предусмотренные производителем способы подключения.
Трубки подачи масла обычно рассчитаны на давление, создаваемое системой смазки. Сливные линии возвращают масло к двигателю и часто имеют большее проходное сечение, поскольку свободный отвод масла не должен ограничиваться чрезмерным гидравлическим сопротивлением.
Трубки масляной системы обеспечивают подачу и циркуляцию масла между узлами двигателя, турбокомпрессором, масляным радиатором и другими элементами системы смазки.
При подборе важно учитывать назначение и место установки трубки, ее длину и форму, диаметр магистрали, расположение изгибов, тип штуцеров и соединений, крепежные точки и схему подключения.
Масляный насос создаёт поток масла для смазки нагруженных деталей двигателя. Внешние трубки используются там, где масло необходимо провести к отдельному узлу за пределами внутренних каналов блока и головки цилиндров.
Например, по подающей магистрали масло может поступать к подшипниковому узлу турбокомпрессора или масляному радиатору. После выполнения своей функции оно возвращается по предусмотренному каналу или отдельной сливной трубке. Стабильность потока зависит не только от насоса, но и от свободного сечения всей магистрали.
Металлическую часть осмотрите на трещины, сильные вмятины, перегибы и глубокую коррозию. Деформация не должна уменьшать внутреннее сечение магистрали. Особого внимания требуют места заводских изгибов и участки возле крепёжных кронштейнов.
Проверьте резьбу, фланцы и штуцеры на механические повреждения. У комбинированных трубок дополнительно оцените состояние гибких участков, обжимных соединений и переходов между шлангом и металлической частью.
Нарушение герметичности обычно проявляется свежими следами моторного масла возле соединений или непосредственно на магистрали, загрязнением соседних деталей и постепенным снижением уровня масла в двигателе.
При серьёзном повреждении подающей линии возможна быстрая потеря масла. Ограничение внутреннего прохода опасно тем, что внешняя утечка может отсутствовать, хотя подключённый узел получает недостаточный поток смазки.
1. Определите источник масла. Перед заменой трубки очистите загрязнённый участок и проследите, где появляется свежее масло. Оно может стекать на магистраль с расположенной выше прокладки, корпуса фильтра или другого элемента двигателя.
2. Осмотрите соединения. Если масло появляется только возле фитинга или фланца, причиной может быть уплотнение, шайба или неправильная затяжка, а сама трубка останется исправной.
3. Проверьте магистраль по всей длине. Ищите участки контакта с кузовом, выпускной системой и другими деталями, способными протереть или перегреть трубку.
4. При подозрении на недостаточную подачу масла необходимо оценивать работу системы по технической документации конкретного двигателя. Проверка давления и потока должна учитывать место подключения и характеристики соответствующего контура.
5. Если повреждение привело к масляному голоданию отдельного узла, необходимо проверить и сам этот узел. Простая замена магистрали не устраняет уже возникший износ.
Важно: моторное масло и элементы двигателя могут иметь высокую температуру. Не отсоединяйте масляные магистрали на работающем двигателе и не запускайте двигатель с открытой линией системы смазки.
Замена требуется при трещине, сквозной коррозии, повреждённом штуцере, негерметичном несъёмном обжиме или деформации, существенно уменьшающей внутреннее сечение. Также нежелательно использовать магистраль с повреждённой резьбой или посадочной поверхностью, если невозможно обеспечить штатную герметичность.
Если трубка сохраняет правильную геометрию и герметичность, а утечка вызвана отдельной уплотнительной шайбой или другим сменным уплотнением, замена всей детали может не потребоваться.
В продаже может быть отдельная подающая или сливная трубка либо сборная магистраль с несъёмными гибкими участками и кронштейнами. Болты, уплотнительные шайбы, прокладки, дополнительные шланги и крепёж входят только при их фактическом наличии в конкретном предложении.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сначала определите назначение магистрали — подача, слив или линия внешнего масляного контура. Затем сравните её изгибы, длину, соединительные концы и расположение крепёжных кронштейнов с исходной деталью.
Если на трубке присутствует заводская маркировка, её полезно сопоставить с предлагаемой запчастью. Для сборной магистрали также учитывайте количество ответвлений и последовательность соединений.
Компоновка соседних агрегатов также влияет на форму трубки: производитель прокладывает её с рассчитанными зазорами до выпускной системы, приводов и других компонентов. Поэтому близкая по длине магистраль не обязательно подходит по фактической трассировке.
Закажите подходящие трубки масляной системы на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Масляные трубки могут соединяться с корпусом масляного фильтра, масляным радиатором, турбокомпрессором и каналами двигателя. При обнаружении утечки важно проверить соседние уплотнения и соединения, а при недостаточной смазке — состояние самого обслуживаемого узла и работу системы подачи масла.
Масляная магистраль может выглядеть исправной снаружи, но иметь внутри отложения, кокс или остатки разрушившегося масла. Если внутреннее сечение уменьшается, количество масла, поступающего к подключённому узлу, может стать недостаточным.
Особенно чувствительны к этому подающие трубки турбокомпрессора: подшипниковый узел турбины работает при высокой скорости вращения и зависит от стабильной подачи чистого масла. После повреждения турбокомпрессора или серьёзного загрязнения системы состояние его масляной магистрали нельзя оценивать только по внешнему виду.
Поэтому перед повторным использованием б/у трубки важно убедиться, что внутренний канал свободен и не содержит загрязнений, способных ограничить поток или попасть в смазываемый узел.
Остаточное состояние металлической магистрали зависит от температуры, вибраций и истории двигателя, с которого она была снята. Наиболее нагруженными могут быть зоны возле турбокомпрессора и выпускной системы, где трубка длительное время работает при высокой температуре.
У гибких участков с возрастом изменяются свойства материала, а обжимные соединения могут терять герметичность. Следы предыдущей сварки, пайки, нестандартных фитингов или изменения заводской формы требуют отдельной оценки.
Важно: если деталь снята с двигателя после серьёзного внутреннего повреждения или разрушения турбокомпрессора, внутреннюю чистоту магистрали необходимо учитывать отдельно от её внешнего состояния.
Нет. Они выполняют разные функции и обычно отличаются диаметром, конструкцией и соединениями. Подающая линия работает с маслом под давлением, а сливная должна обеспечивать свободный возврат масла в двигатель.
Если соединение предусматривает отдельные уплотнительные шайбы, кольца или прокладки, их состояние следует оценивать отдельно. Для получения надёжного соединения обычно используют исправные уплотнения предусмотренного типа.
Это зависит от материала и степени деформации. Если перегиб уменьшил внутреннее сечение, повредил стенку или изменил штатную трассировку, такую магистраль использовать нежелательно даже при отсутствии внешней утечки.
