Трубки масляного охлаждения трансмиссии — магистрали, по которым трансмиссионная жидкость циркулирует между коробкой передач и радиатором или теплообменником. Они обеспечивают подачу нагретого масла к охладителю и возврат жидкости обратно в трансмиссию после отвода тепла.
Магистраль может быть выполнена из металлической трубки, гибкого маслостойкого шланга либо представлять собой комбинированную деталь с жёсткими и эластичными участками. Такая конструкция позволяет проложить линию в ограниченном пространстве и одновременно компенсировать относительное движение силового агрегата и кузова.
На концах применяются резьбовые фитинги, фланцы или быстросъёмные соединения с уплотнительными кольцами. Дополнительно на трубке могут находиться кронштейны, фиксаторы и защитные элементы, удерживающие её на предусмотренном расстоянии от кузова, двигателя, трансмиссии и других компонентов.
Трубки образуют герметичный путь циркуляции масла между трансмиссией и её теплообменником. Помимо герметичности, для правильной работы важна свободная пропускная способность магистрали: сильный перегиб, внутреннее разрушение или загрязнение могут ограничить поток даже при отсутствии наружной утечки.
Нагретая трансмиссионная жидкость выходит из коробки передач и по одной из магистралей направляется к радиатору или теплообменнику. После снижения температуры масло по обратной линии возвращается в трансмиссию и продолжает циркуляцию.
В зависимости от конструкции направление потока может дополнительно регулироваться термостатическим или клапанным узлом. Поэтому расположенные рядом трубки не следует автоматически считать взаимозаменяемыми подающей и обратной линиями — их назначение определяется схемой конкретной трансмиссии.
На металлических участках проверьте коррозию, вмятины, перегибы и следы контакта с соседними деталями. Особенно внимательно осмотрите места возле крепёжных скоб и переходов к фитингам, где вибрация и механическая нагрузка могут постепенно повреждать трубку.
У комбинированных магистралей оцените гибкие участки: резина не должна иметь глубоких трещин, выраженного вздутия или повреждения наружного слоя. Концевые фитинги, стопорные канавки и посадочные поверхности уплотнений должны сохранять правильную геометрию.
Наиболее очевидный признак — следы трансмиссионной жидкости на магистрали, около фитинга или под автомобилем. При значительной утечке уровень масла в коробке передач может снизиться, что создаёт риск нарушения её работы и повреждения внутренних механизмов.
Если трубка пережата или имеет внутреннее ограничение проходного сечения, наружной течи может не быть. В таком случае ухудшается циркуляция через теплообменник и при высокой нагрузке температура трансмиссии может повышаться сильнее обычного.
1. Начните с холодного автомобиля. Проследите магистрали от коробки передач до радиатора или теплообменника и определите их полный маршрут. Это позволяет отличить течь самой трубки от жидкости, стекающей с другого узла.
2. Осмотрите соединения. Влажность около фитинга может быть вызвана уплотнительным кольцом или недостаточной герметичностью соединения, поэтому не всегда требуется менять всю магистраль.
3. Проверьте металлические участки. Ищите коррозию, потёртости и сплющенные зоны. Даже без сквозного повреждения сильная деформация способна уменьшить внутреннее проходное сечение.
4. Проверьте гибкие секции. Обратите внимание на вздутия, чрезмерное размягчение и перегибы. Внутреннее расслоение шланга может ограничивать поток, оставаясь малозаметным снаружи.
5. При подозрении на нарушение охлаждения оценивайте работу всего контура: температуру трансмиссии, состояние теплообменника и свободную циркуляцию масла. Диагностические значения следует сравнивать с требованиями конкретной коробки передач.
Важно: не разъединяйте горячие масляные магистрали. Трансмиссионная жидкость может иметь высокую температуру и находиться под давлением. Проверки герметичности выполняют только подходящим оборудованием и в пределах параметров конкретной системы.
Замена необходима при сквозной коррозии, трещине, повреждении несъёмного фитинга, значительном перегибе или деформации, ограничивающей проходное сечение. Для комбинированной магистрали причиной замены также может быть разрушение запрессованного гибкого участка.
Если утечка возникает только через отдельное сменное уплотнение, а сама трубка и соединительные поверхности исправны, необходимость замены всей магистрали следует определять по конструкции конкретного соединения.

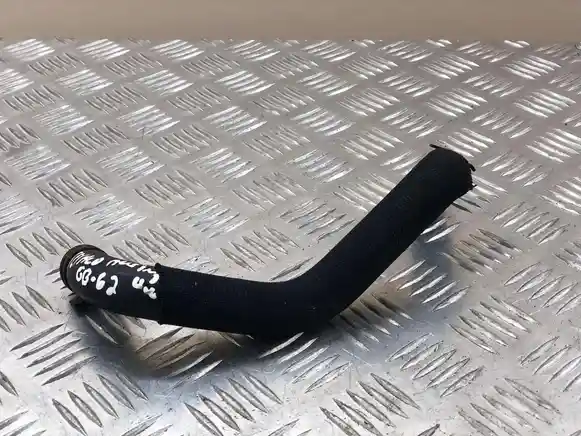

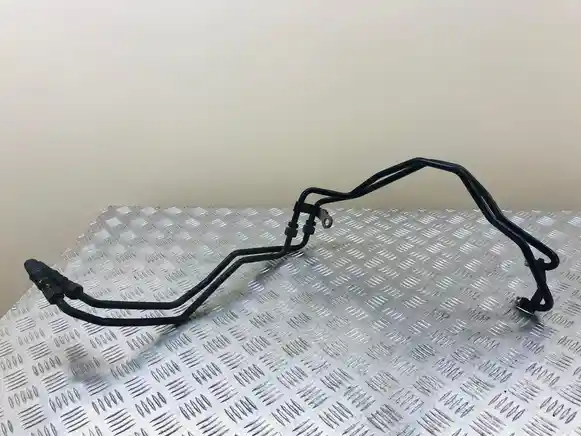

Товаром может быть отдельная подающая или обратная трубка либо комплект магистралей, если они демонтированы и продаются вместе. Уплотнения, крепёж и дополнительные шланги могут не входить в комплект, поэтому фактическое исполнение конкретной позиции необходимо проверять по фотографиям и описанию.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите, какая именно магистраль требуется: подающая, обратная или сборная линия определённого участка контура. Сравните общую геометрию, длину жёстких и гибких секций, диаметр трубки и расположение изгибов.
Особенно важно сопоставить оба концевых соединения. Проверьте резьбу, форму быстросъёмного фитинга или фланца, а также положение промежуточных крепёжных скоб относительно штатных точек автомобиля.
Различия возможны также при изменении двигателя, привода или компоновки передней части. Даже небольшой перенос радиатора или теплообменника способен потребовать другой длины и формы штатной трубки.
Закажите подходящие трубки масляного охлаждения трансмиссии на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Масляные магистрали непосредственно соединяют трансмиссию с радиатором или теплообменником. Утечка около этой системы может происходить из самой трубки, фитинга, сменного уплотнения или корпуса теплообменника, поэтому перед заменой важно точно определить источник.
При разрушении внутренних компонентов коробки передач продукты износа могут циркулировать вместе с маслом не только внутри самой трансмиссии. Металлические частицы и фрикционный материал способны попадать в радиатор, соединительные шланги и трубки охлаждения.
Особое внимание требуется магистралям с длинными участками, изгибами и внутренними переходами, где загрязнения могут задерживаться. Простая замена масла не обязательно удаляет частицы, оставшиеся в удалённых элементах внешнего контура.
После капитального ремонта или замены повреждённой коробки состояние внешних магистралей следует оценивать по требованиям ремонта конкретной трансмиссии. Если предусмотрена очистка контура, она должна охватывать не только радиатор, но и соединяющие его линии; элементы, которые невозможно надёжно очистить, могут потребовать замены.
У металлической трубки важна не только отсутствие сквозной коррозии, но и толщина сохранившегося материала в наиболее подверженных воздействию местах. Поверхностная коррозия и глубокое расслоение металла имеют разное значение для дальнейшей эксплуатации.
У гибких участков оценивают сохранённую эластичность и состояние запрессовки возле фитингов. Старый шланг может оставаться сухим снаружи, но становиться жёстким от температуры или разрушаться изнутри после длительного контакта с горячей трансмиссионной жидкостью.
Важно: состояние внутренней поверхности б/у трубки обычно невозможно полностью оценить визуально. Если автомобиль-донор имел серьёзное внутреннее повреждение коробки передач, риск загрязнения магистрали следует учитывать отдельно от её внешнего состояния.
Обычно нет. Они могут иметь разные изгибы, длину и концевые соединения. Кроме того, схема конкретной трансмиссии предусматривает определённое направление циркуляции масла через теплообменник.
Не всегда. Если причиной является отдельное уплотнительное кольцо, а фитинг и посадочная поверхность не повреждены, может быть достаточно предусмотренного производителем ремонта соединения.
Произвольная замена нежелательна. Магистраль должна соответствовать требованиям системы по температуре, давлению, совместимости с трансмиссионной жидкостью, внутреннему диаметру и способу прокладки, поэтому следует использовать предусмотренную конструкцию или технически допустимый аналог.
