Трубки и шланги кондиционера соединяют основные компоненты системы кондиционирования и обеспечивают герметичную циркуляцию хладагента между компрессором, радиатором, испарителем и другими элементами.
При подборе важно учитывать назначение магистрали, форму и длину трубок и шлангов, диаметр, расположение соединений, тип фитингов, крепежные точки и наличие датчиков или сервисных портов.

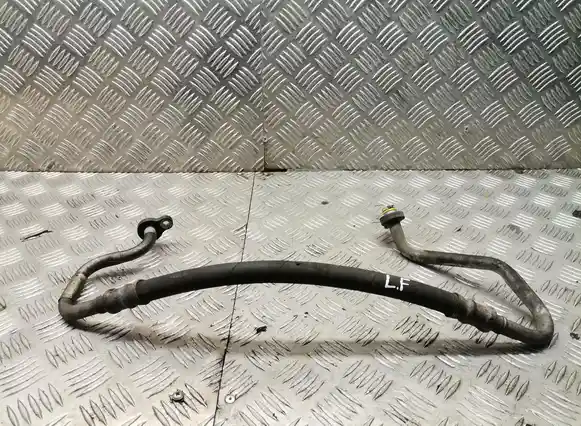

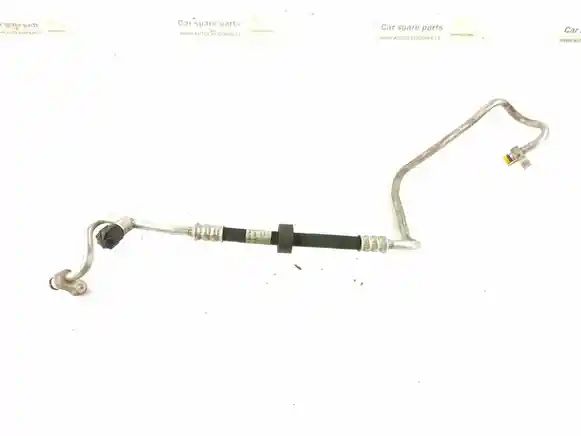

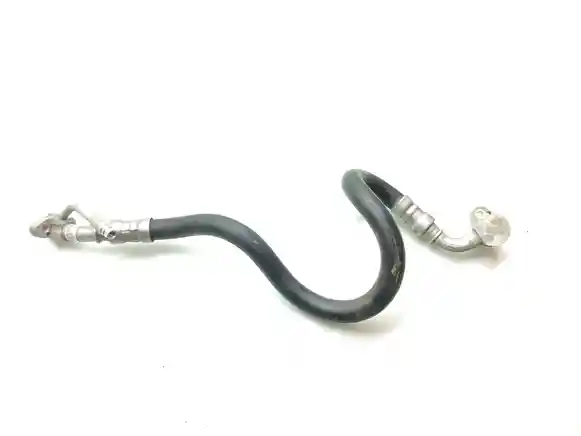

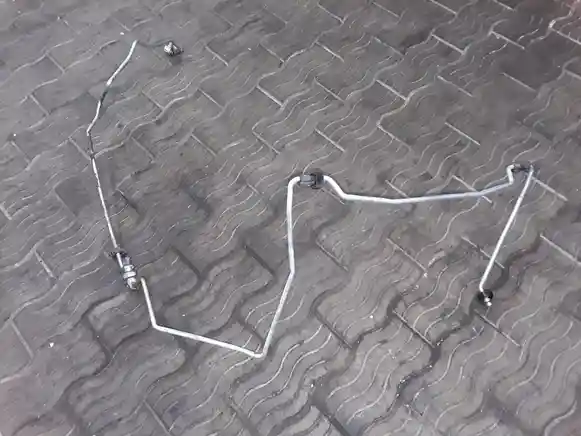

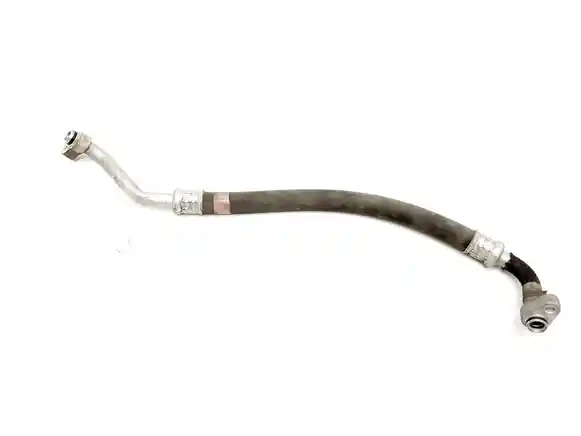

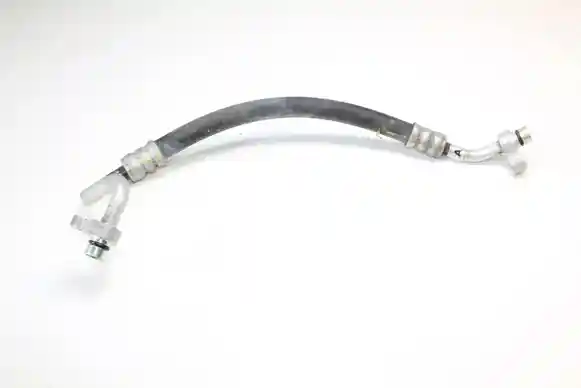

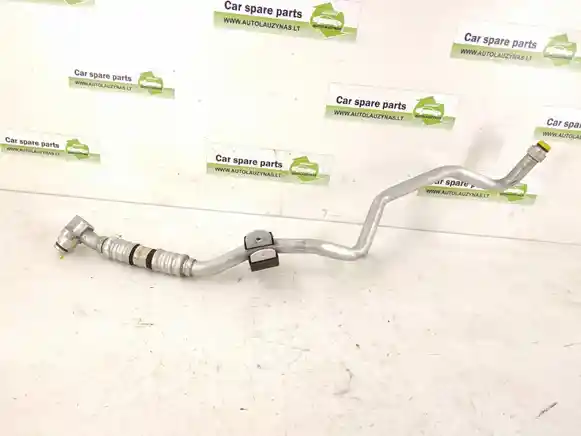

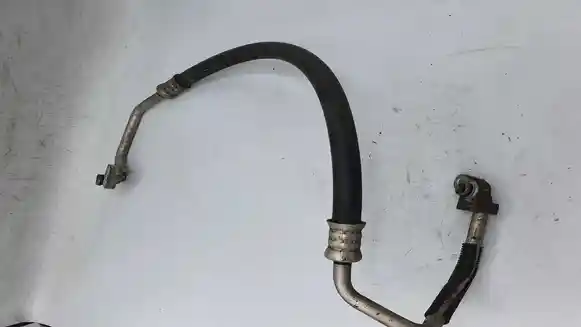

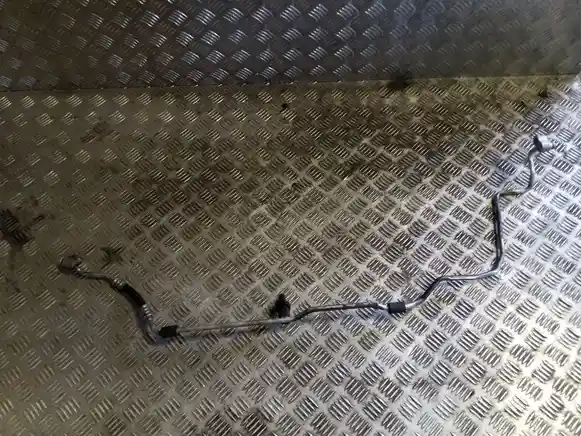

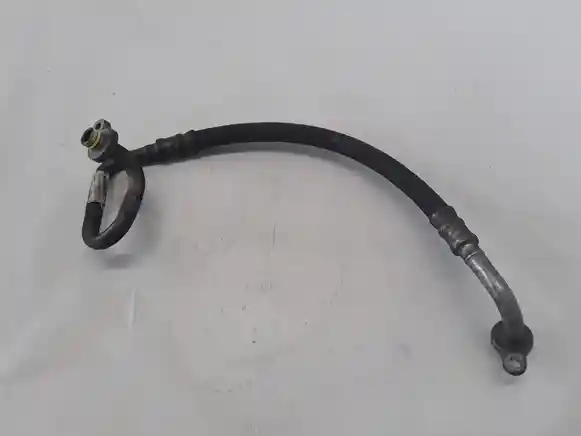

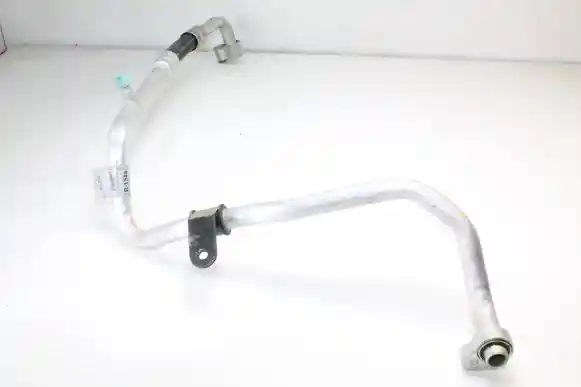

Жёсткие участки магистралей обычно изготавливаются из алюминия и позволяют проложить контур в ограниченном пространстве автомобиля. Гибкие шланги применяются там, где необходимо компенсировать движение двигателя, вибрации и взаимное перемещение компонентов.
На концах магистралей находятся соединительные фланцы или фитинги с уплотнениями. В отдельные трубки могут быть встроены сервисные порты, датчики давления, глушители пульсаций или другие предусмотренные конструкцией элементы.
Трубки и шланги кондиционера могут различаться назначением, диаметром, длиной, конфигурацией изгибов, типом фитингов и расположением соединений. Отдельные магистрали могут включать сервисные порты, датчики давления, крепления и дополнительные соединительные элементы.
При выборе рекомендуется сверять OEM-коды автозапчастей, назначение магистрали, форму и размеры трубок и шлангов, тип и расположение соединений, крепежные точки и наличие дополнительных элементов.
По трубкам и шлангам хладагент последовательно перемещается между основными компонентами системы. На разных участках контура он находится в газообразном, жидком или переходном состоянии, а его давление и температура существенно различаются.
Соединения магистралей должны сохранять герметичность во всём рабочем диапазоне системы. Для этого применяются специальные уплотнительные кольца, фланцевые соединения и фитинги, рассчитанные на работу с автомобильным хладагентом и компрессорным маслом.
Металлические трубки могут повреждаться из-за коррозии, механического удара, трения о соседние детали или неправильной установки. У гибких шлангов встречаются трещины, старение материала, повреждение наружного слоя и нарушение герметичности в местах обжима. Также возможны повреждения фланцев, резьбы, сервисных портов и посадочных поверхностей уплотнений.
Основной признак негерметичности — постепенная потеря хладагента и снижение эффективности кондиционера. В месте утечки иногда появляются маслянистые следы, поскольку вместе с хладагентом из системы может выходить небольшое количество компрессорного масла. При значительном повреждении кондиционер после заправки может перестать работать за короткое время.
Магистрали осматривают по всей доступной длине, уделяя внимание соединениям, изгибам, местам крепления и участкам возле двигателя, кузова и других деталей. Проверяют наличие коррозии, потёртостей, трещин, деформации и маслянистых загрязнений.
Если визуально место утечки определить невозможно, выполняют диагностику герметичности системы подходящим для автомобильных кондиционеров методом. Особое внимание уделяют соединениям и сервисным портам, поскольку утечка может происходить не из самой трубки, а через уплотнение или клапан.
Важно: наличие давления в системе требует соблюдения технологии обслуживания. Перед отсоединением магистрали хладагент необходимо удалить предназначенным для этого оборудованием.
Замена требуется при подтверждённой негерметичности самой магистрали, трещине, сильной коррозии, повреждении фланца или значительной деформации трубки. Повреждённый гибкий шланг также меняют при нарушении его герметичности или целостности. Если утечка происходит только через сменное уплотнение, необходимость замены всей магистрали определяется после проверки состояния соединения.

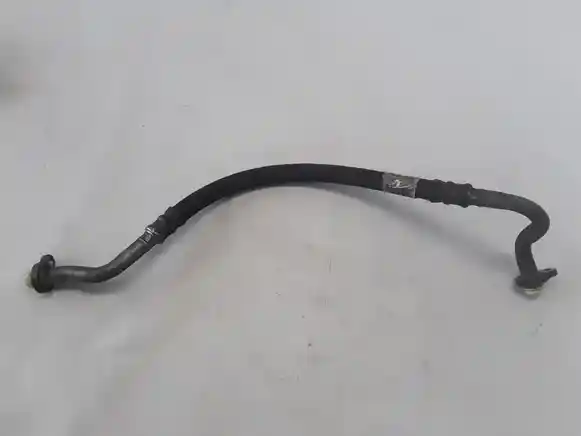

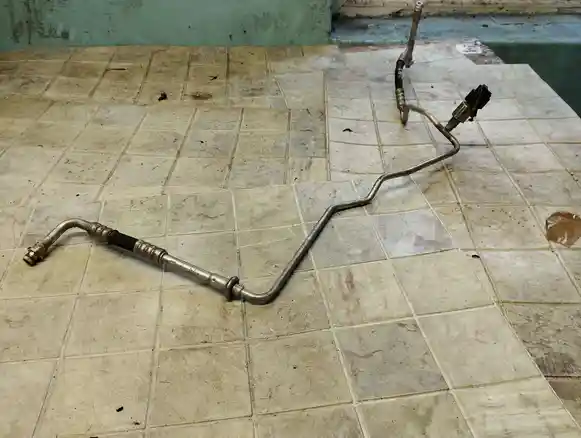

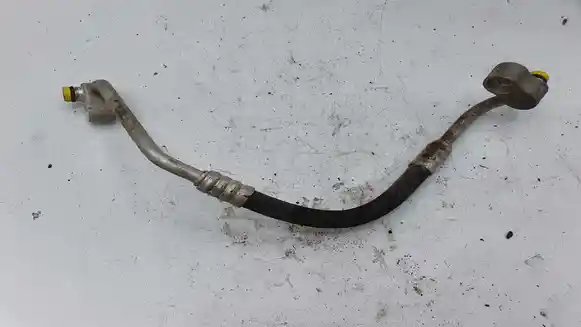

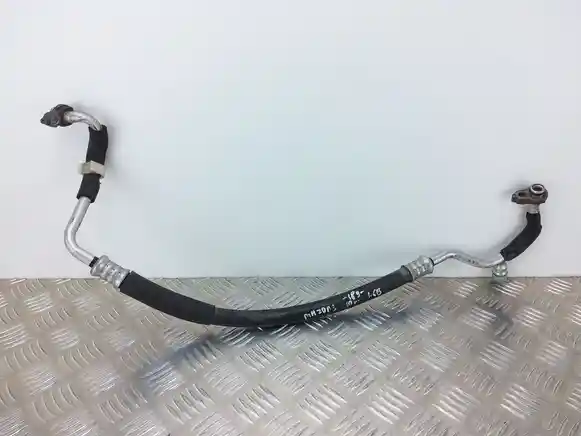

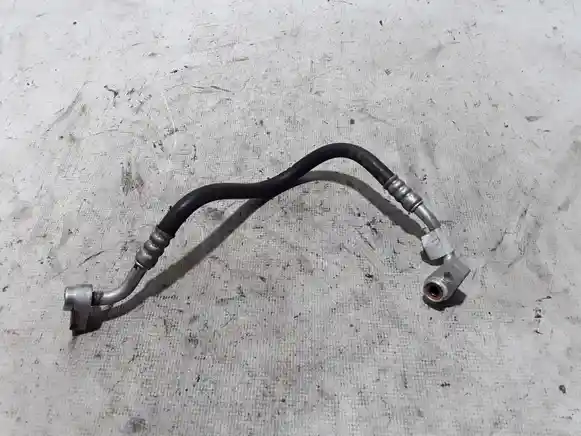

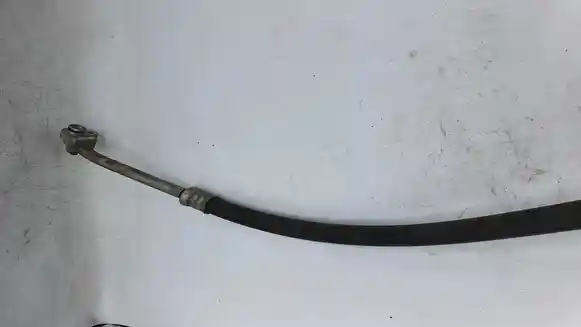

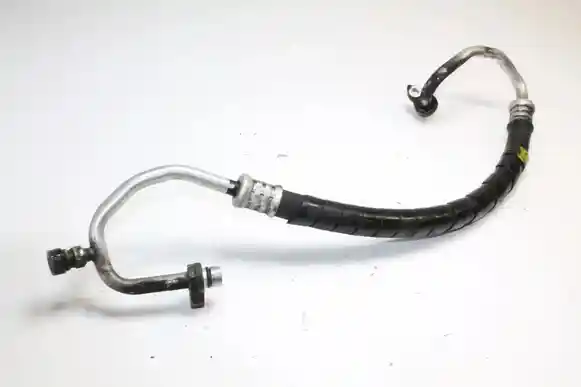

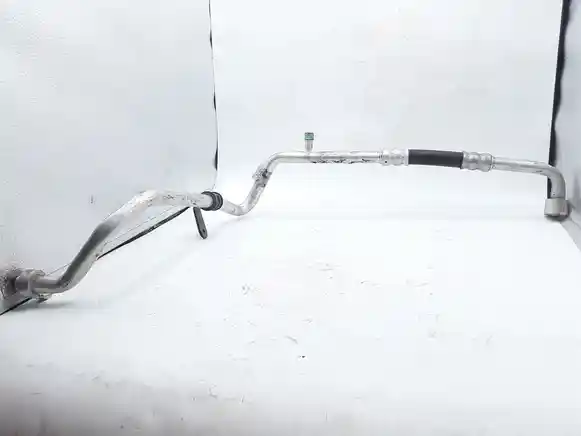

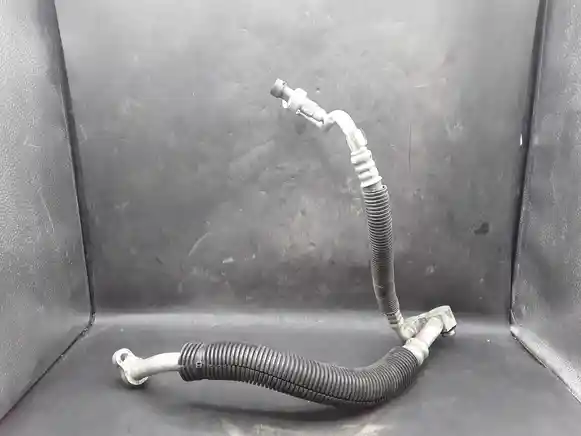

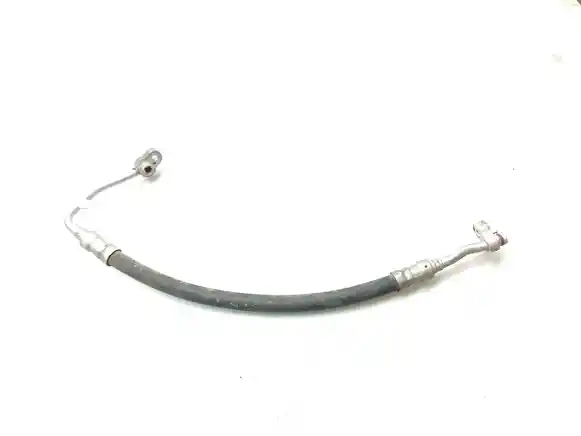

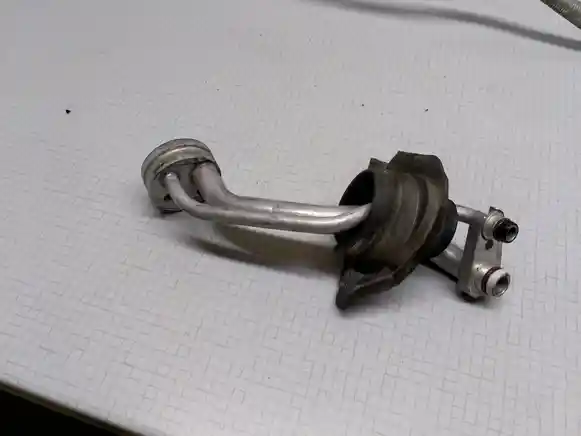

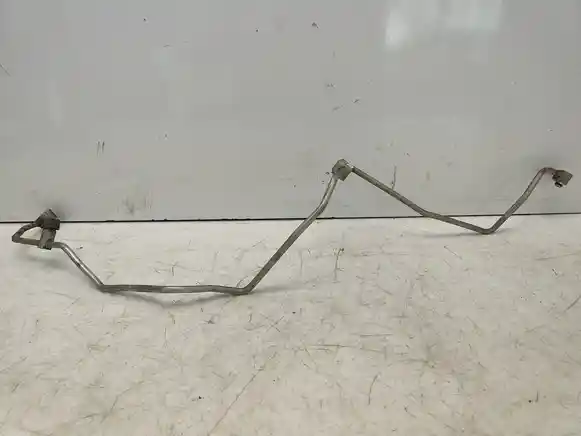

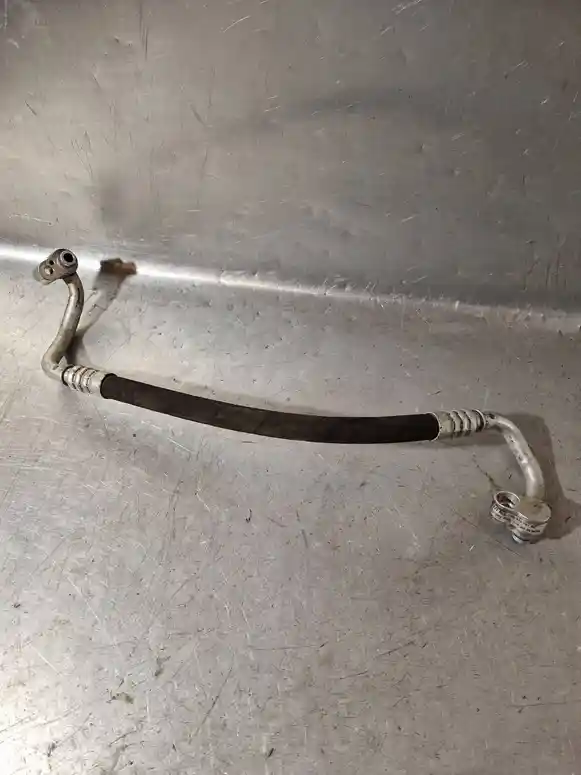

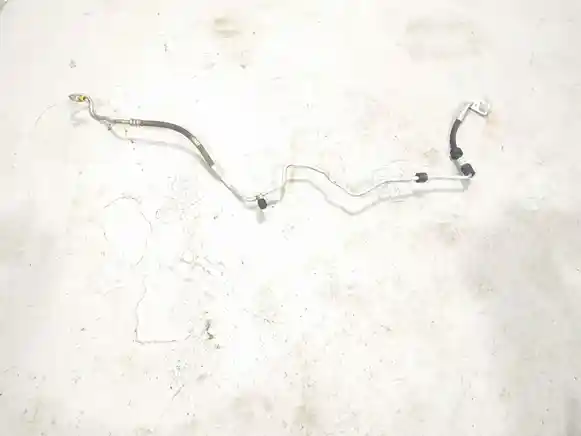

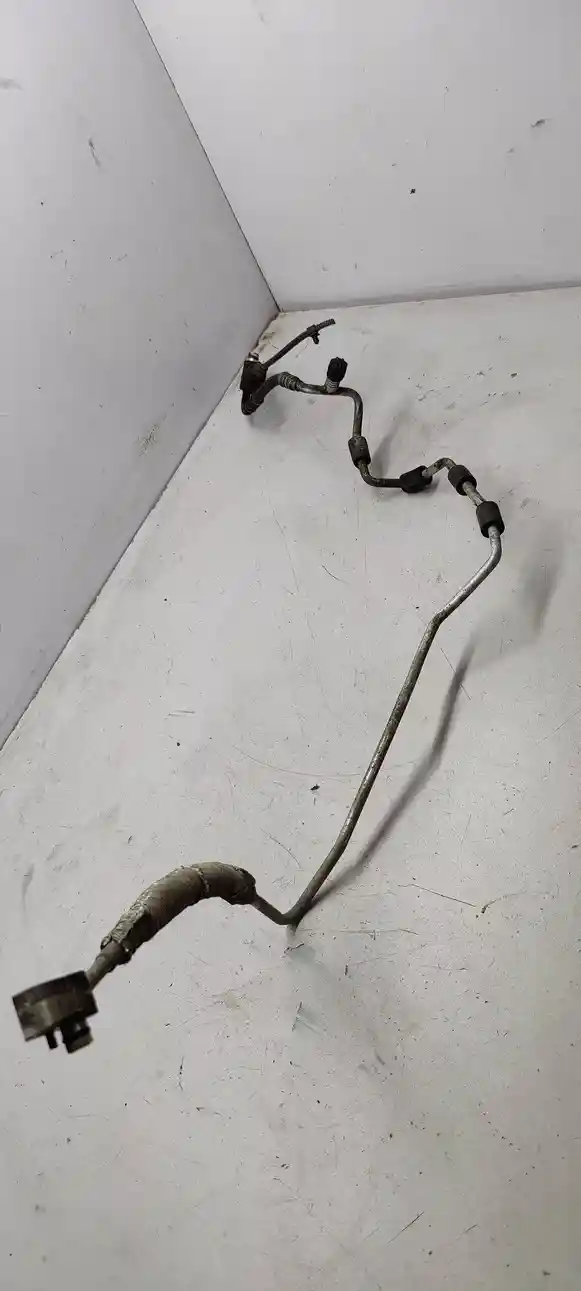

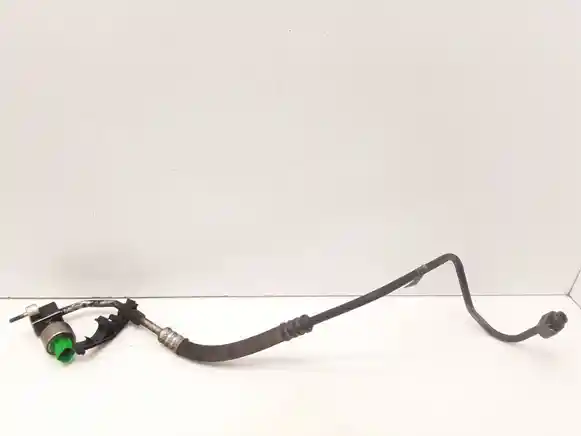

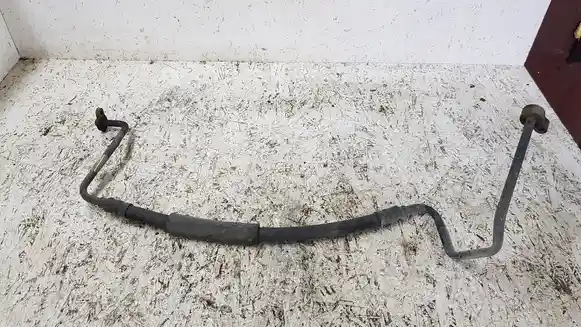

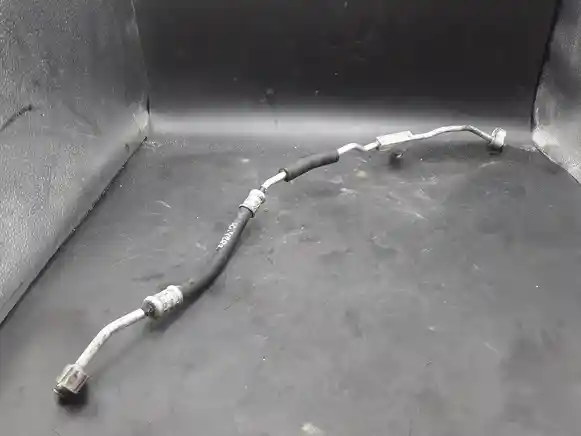

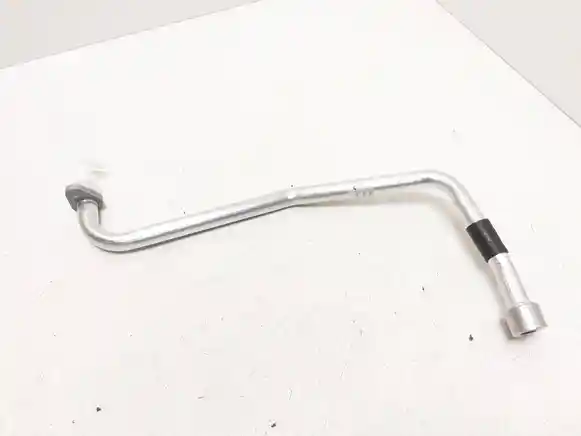

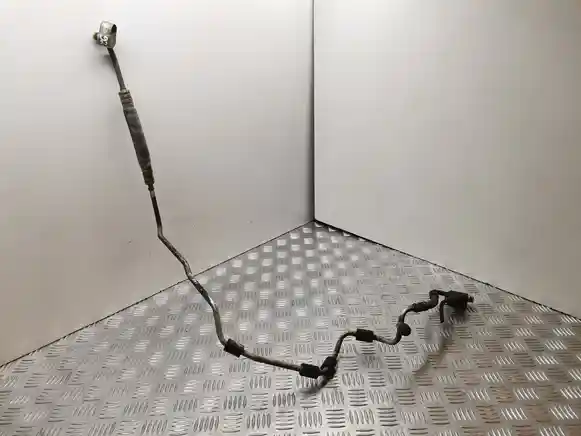

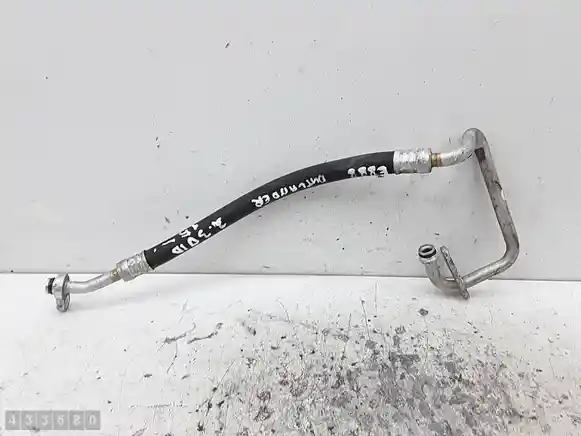

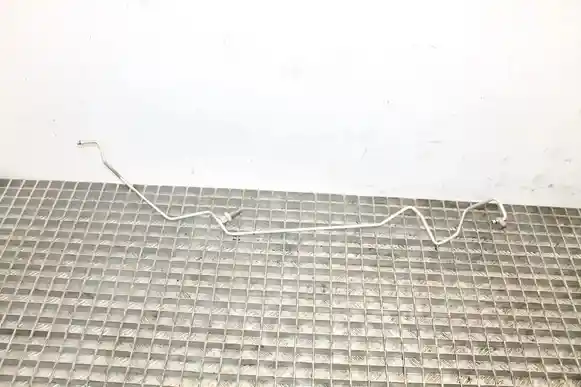

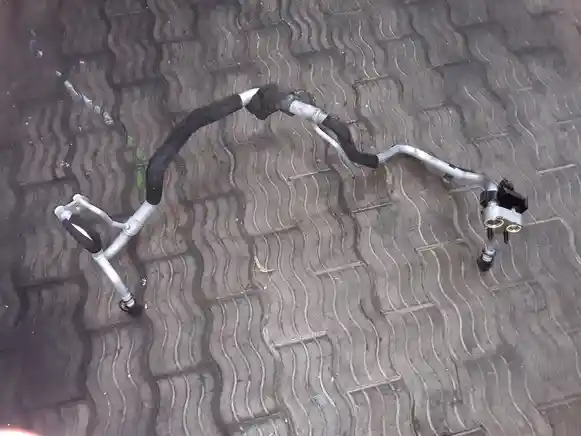

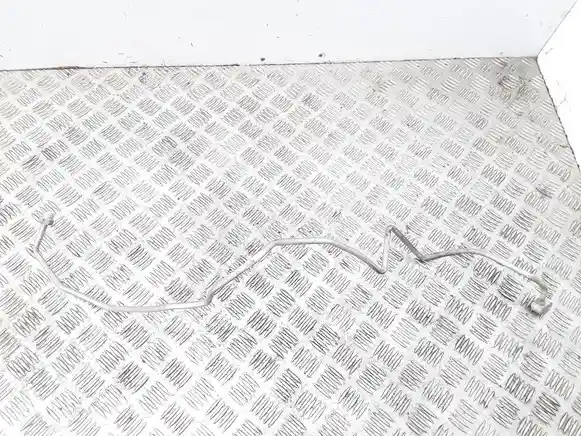

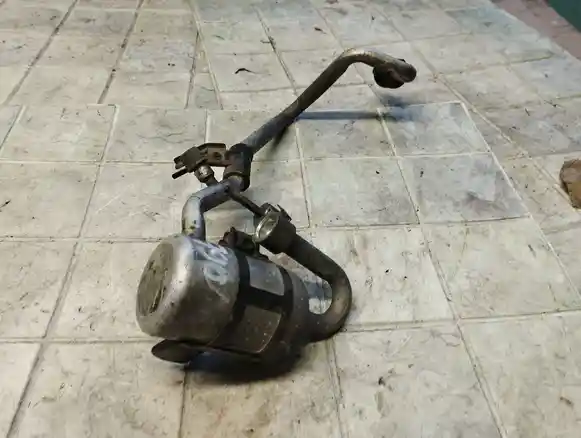

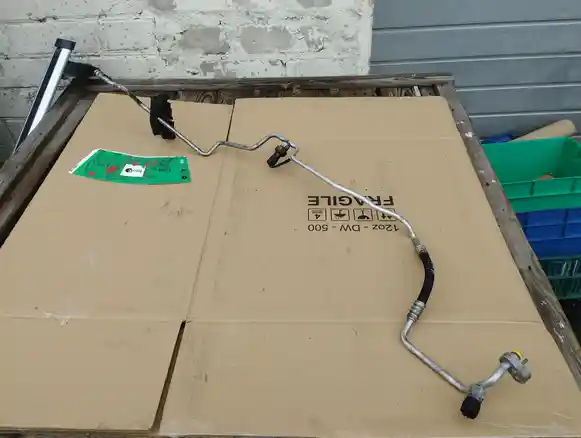

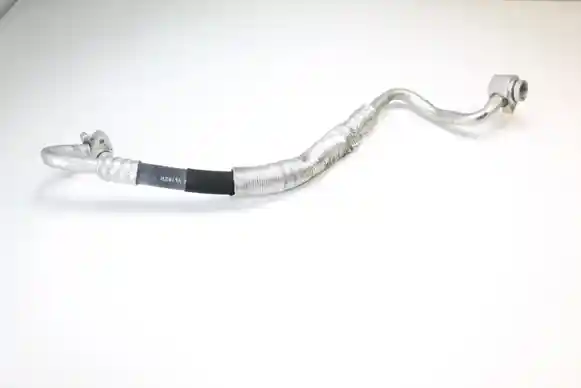

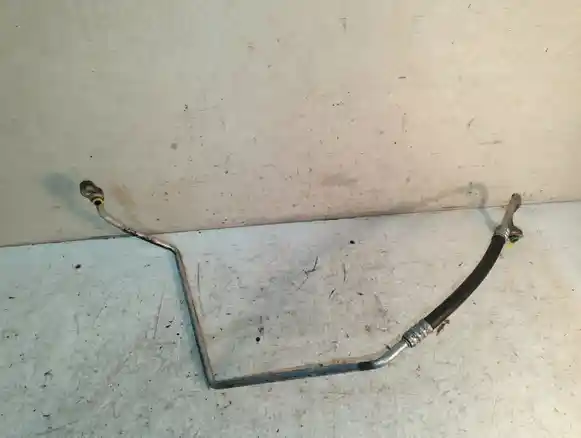

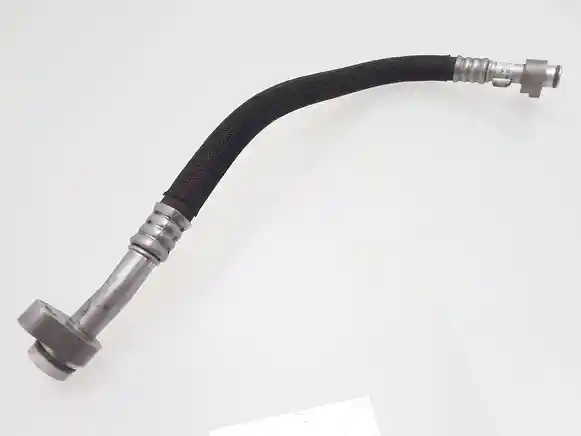

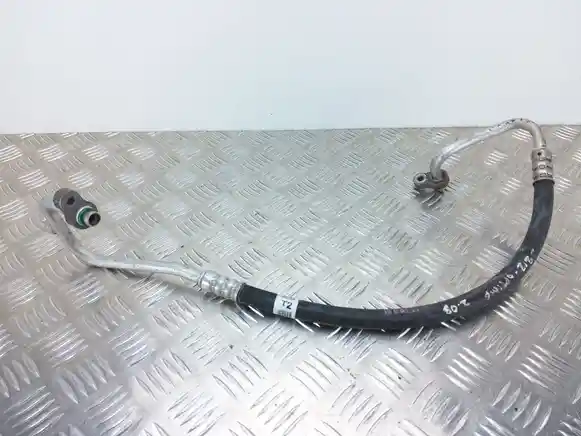

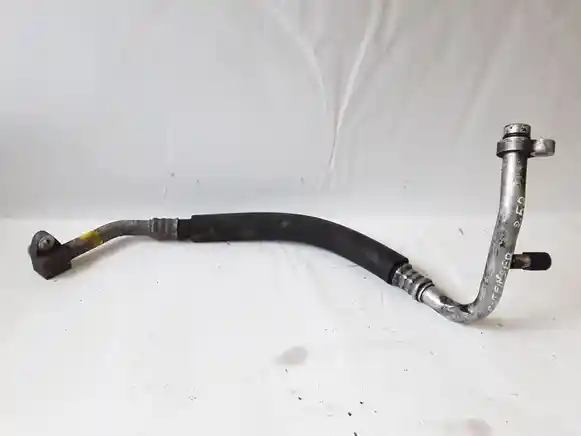

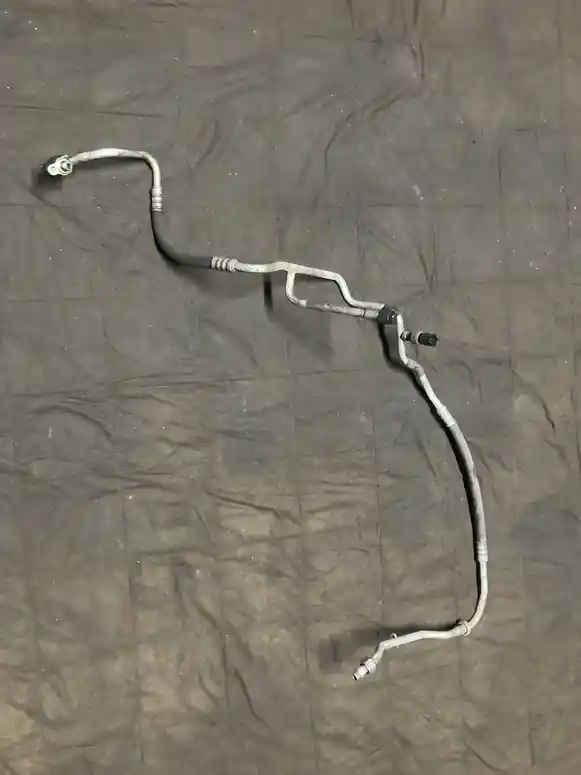

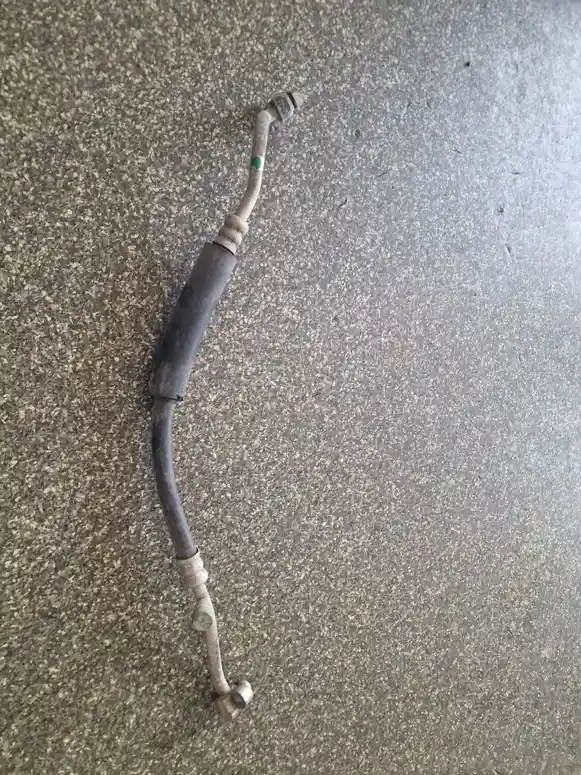

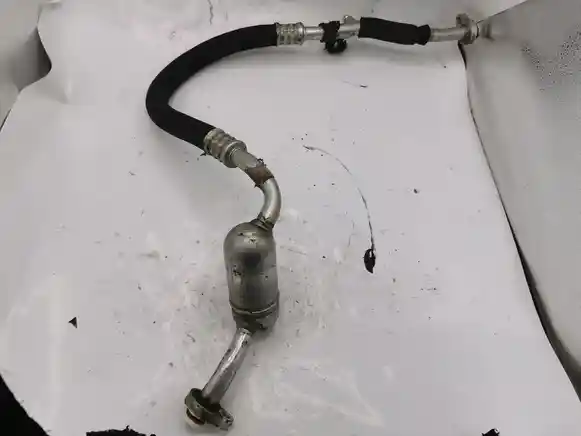

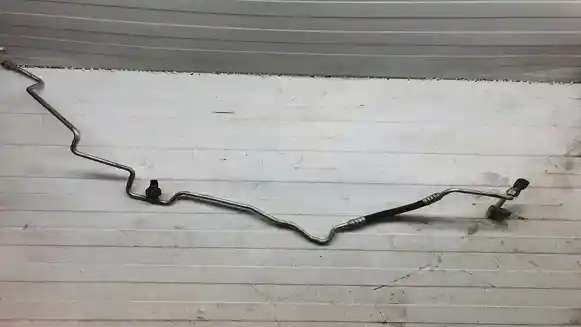

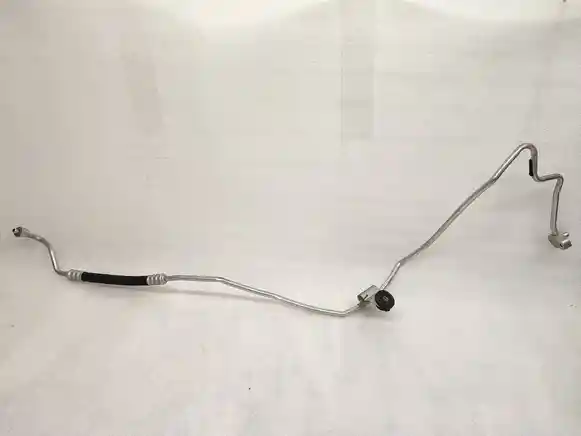

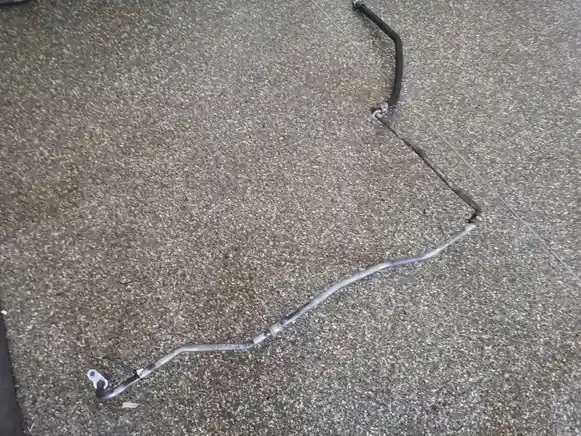

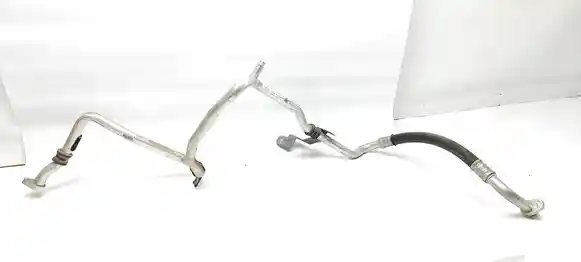

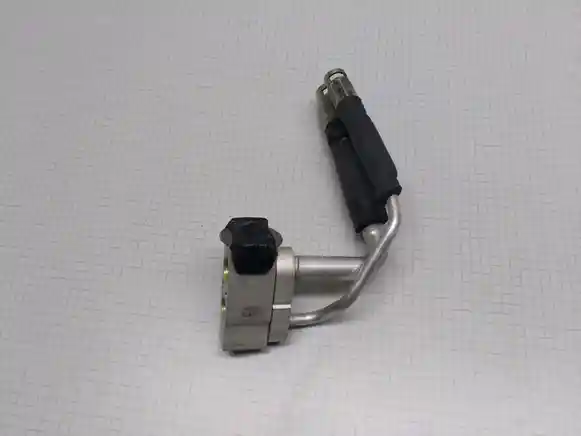

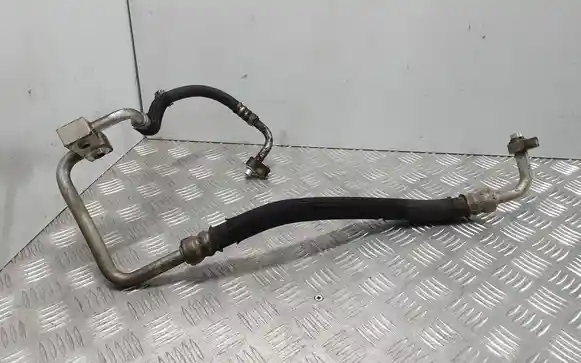

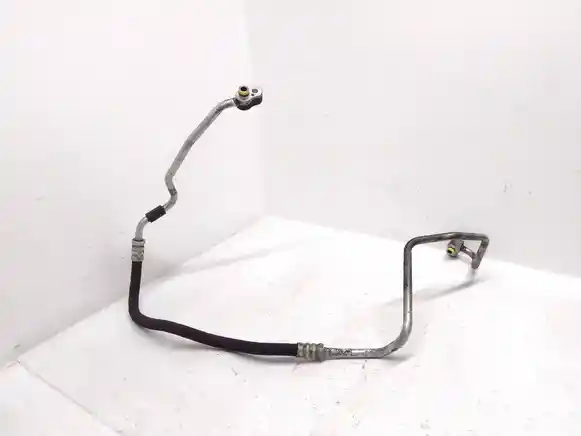

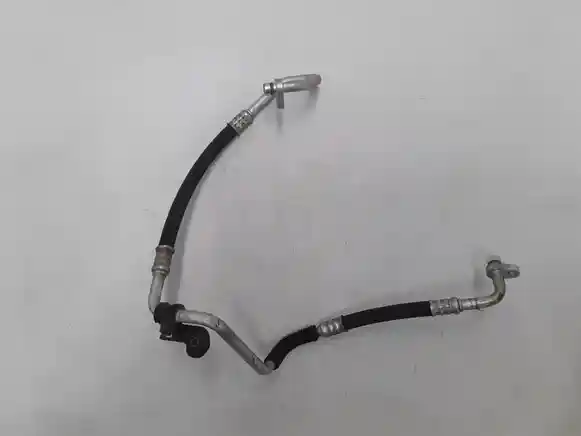

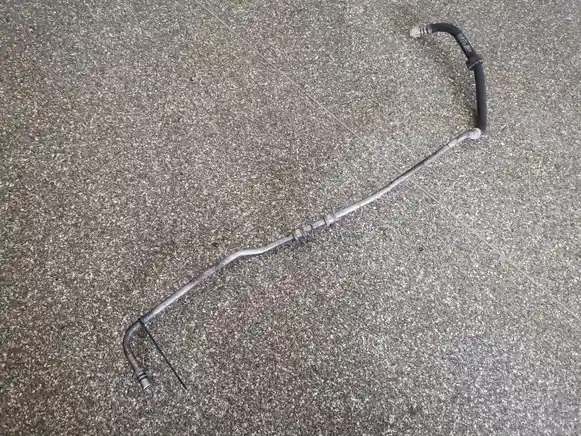

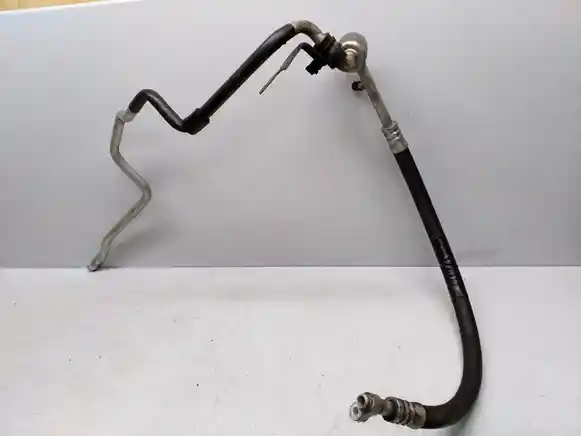

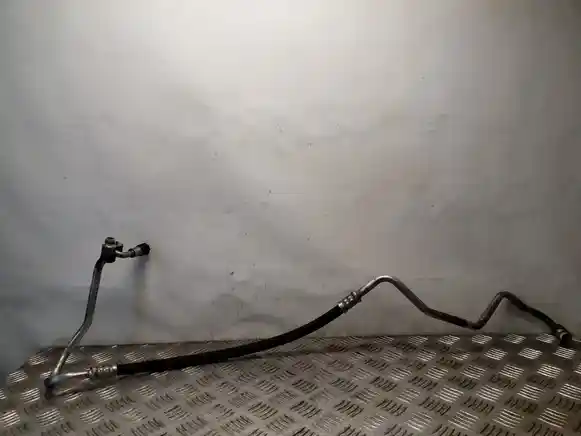

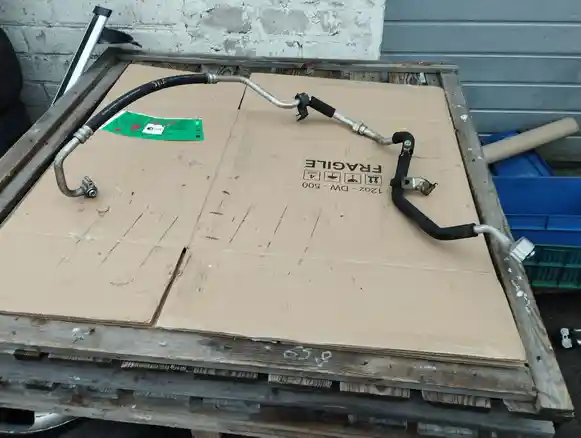

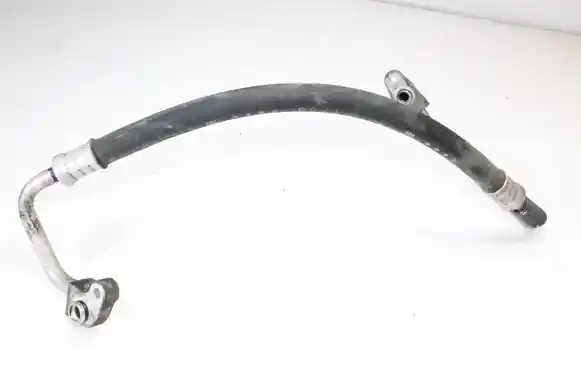

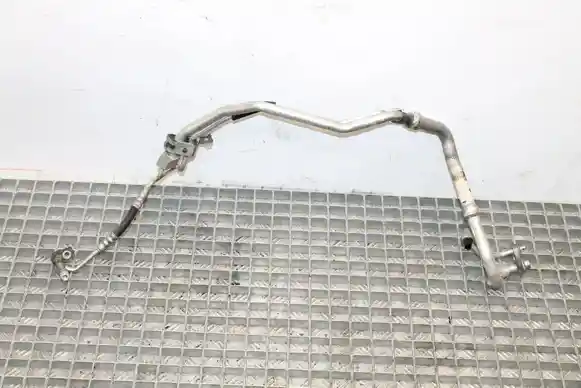

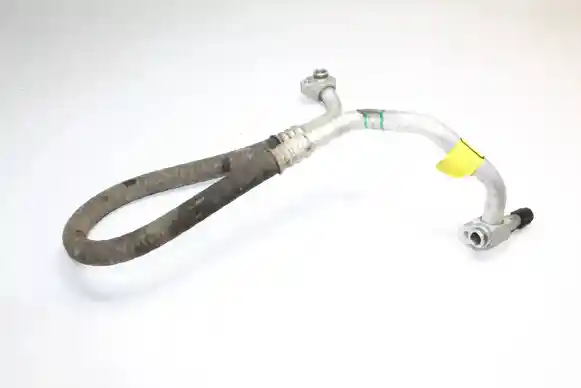

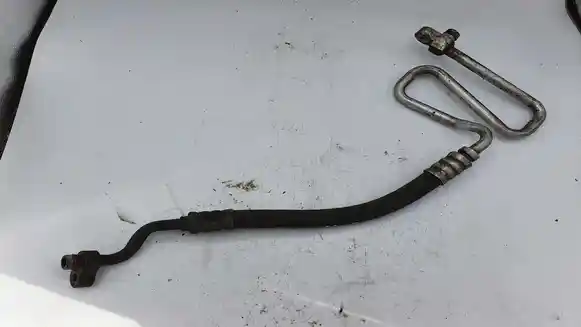

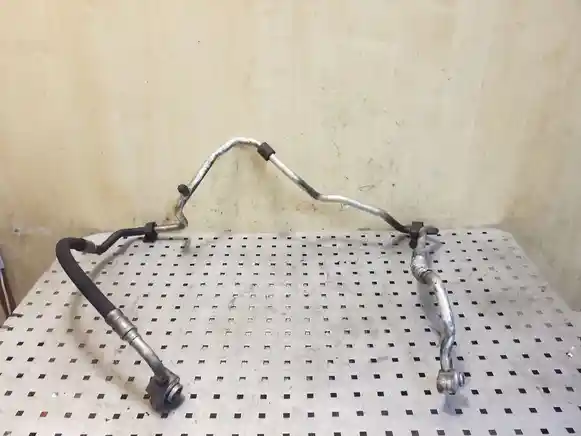

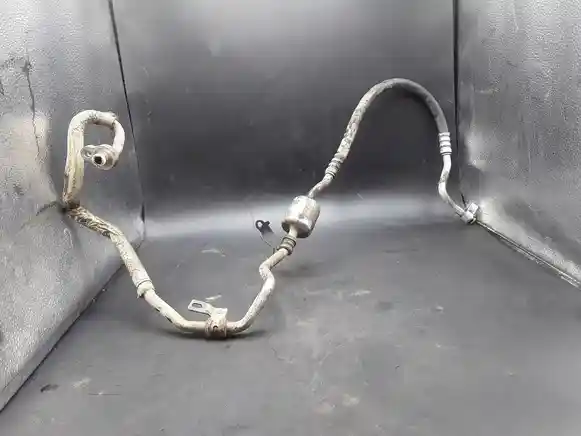

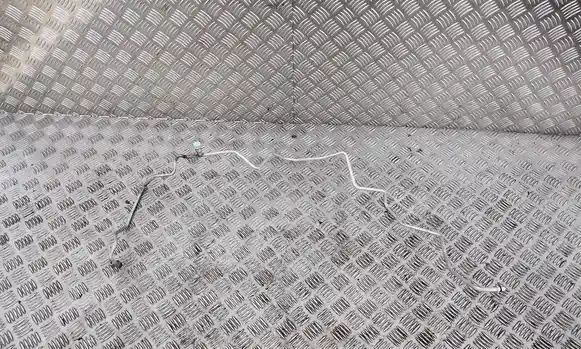

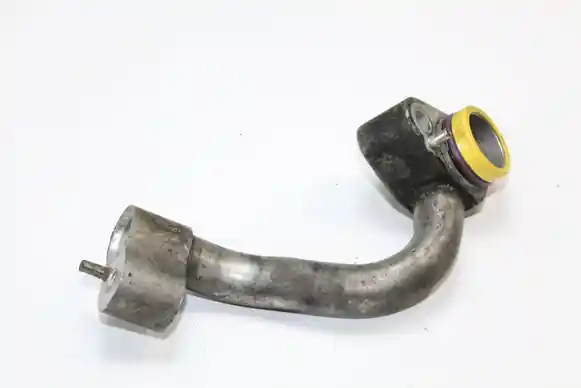

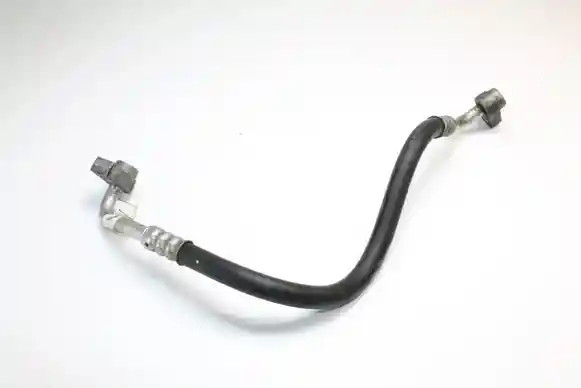

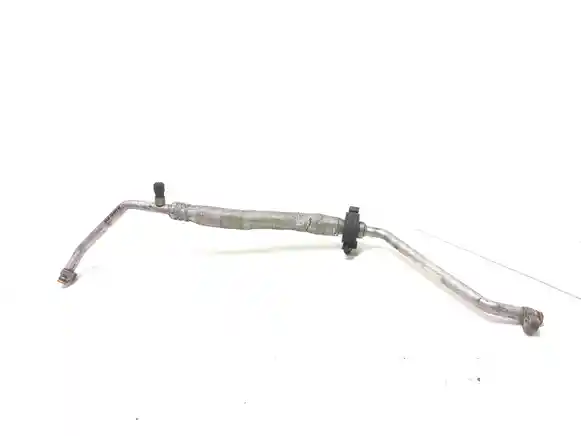

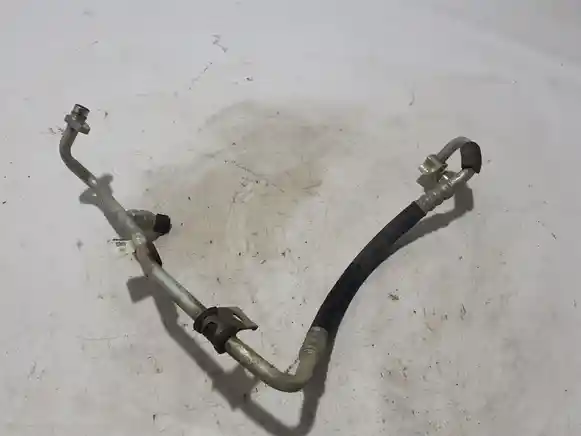

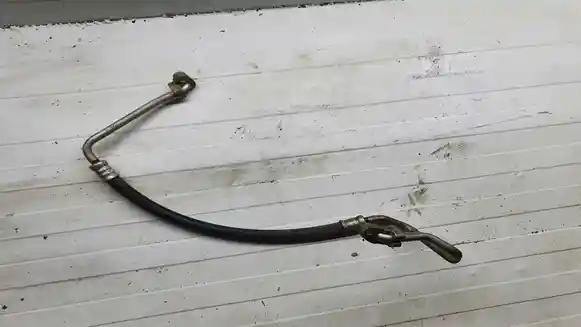

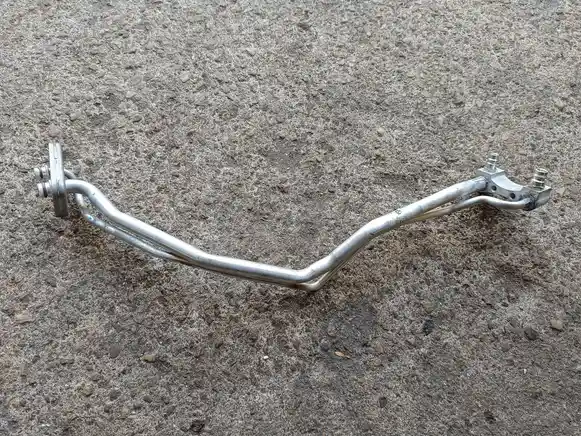

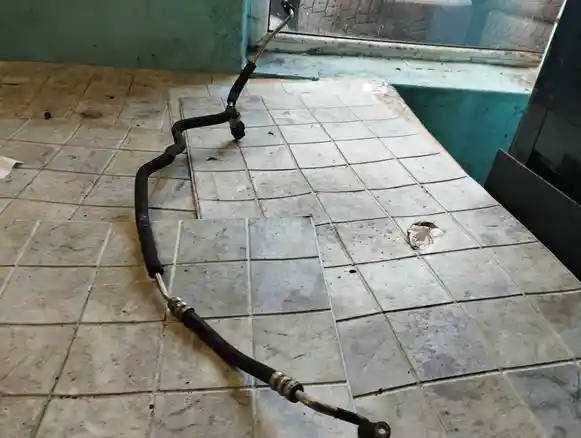

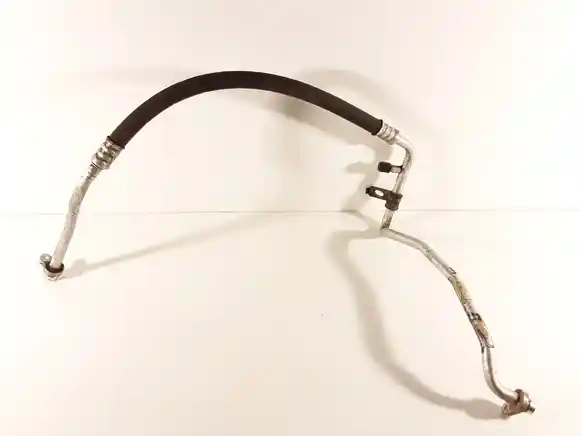

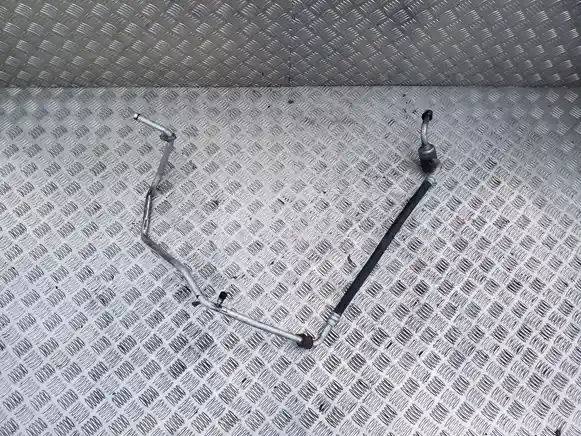

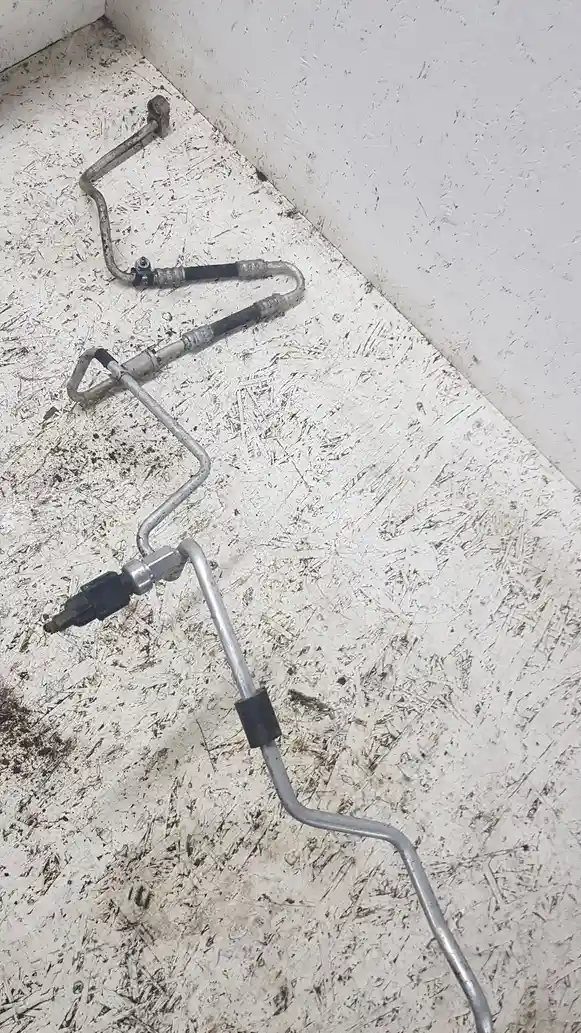

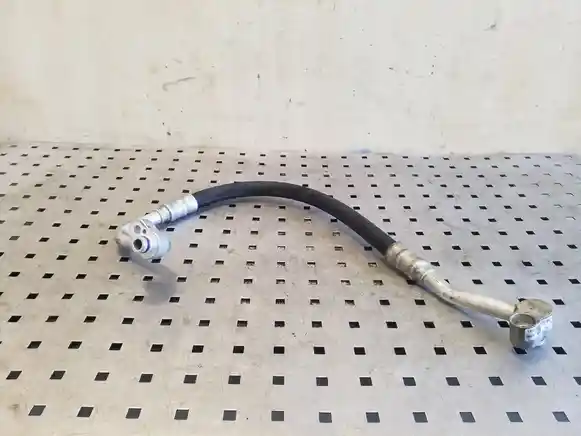

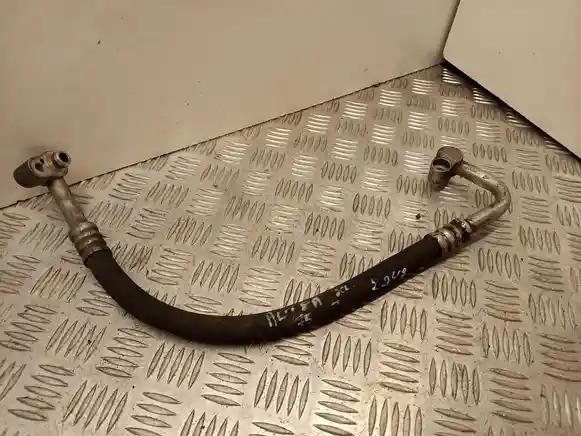

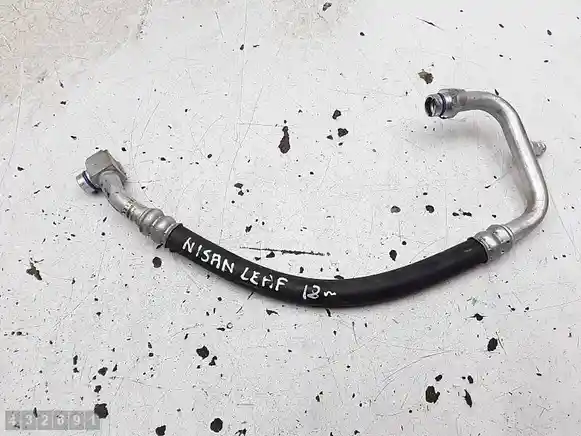

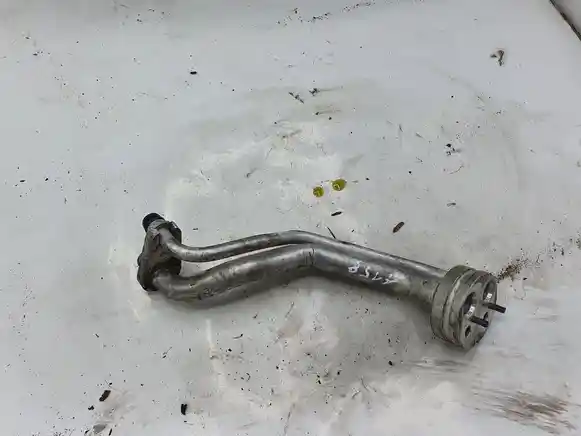

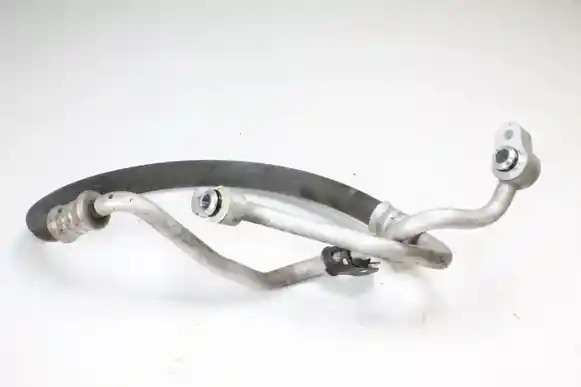

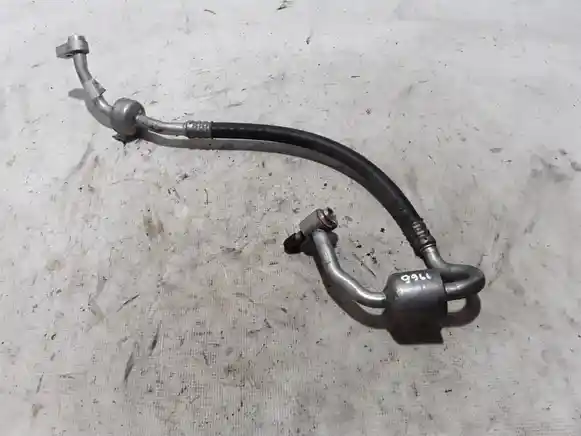

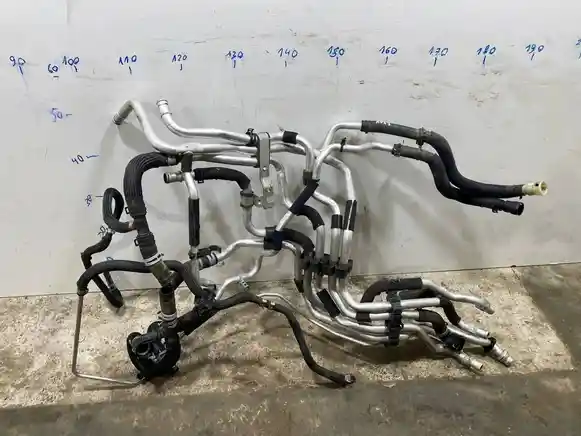

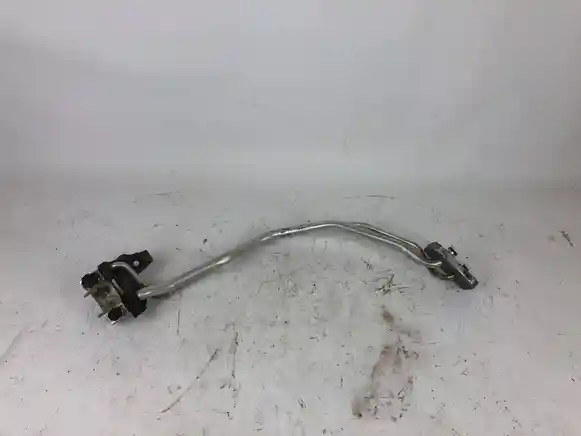

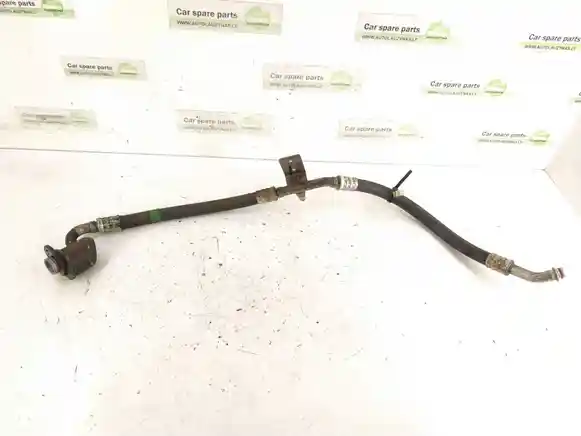

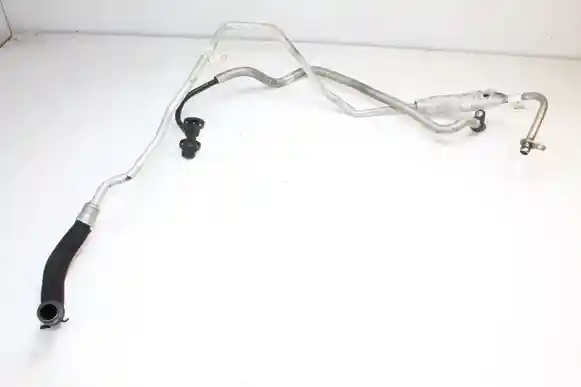

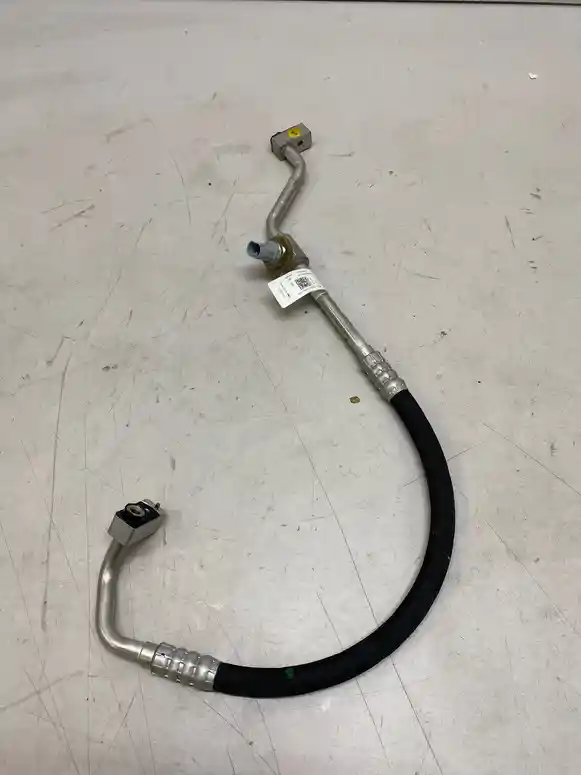

Б/у магистраль может поставляться отдельной трубкой, шлангом или комбинированным узлом из нескольких жёстких и гибких участков. На детали могут оставаться сервисные порты, датчики, кронштейны, защитные элементы и соединительные фитинги.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
При подборе сравнивают форму и длину магистрали, количество изгибов, диаметр трубок, расположение гибких участков, тип и ориентацию соединений. Важно проверить расположение кронштейнов, сервисных портов и дополнительных элементов, установленных непосредственно на магистрали.
Проверьте комплектацию: датчики, сервисные клапаны, кронштейны, крепёж, защитные элементы и уплотнительные кольца могут входить в конкретную позицию либо поставляться отдельно.
Форма магистралей напрямую связана с компоновкой моторного отсека. Поэтому для одной модели автомобиля разные двигатели могут использовать различные трубки кондиционера даже при одинаковом типе климатической системы.
Различия возможны по расположению компрессора, конденсатора и соединений, а также по диаметру трубок и маршруту их прокладки. Конфигурация может меняться после рестайлинга или при использовании другого типа силовой установки.
На Aldym.kz можно подобрать трубки и шланги кондиционера б/у с гарантией 14 дней и доставкой по Казахстану.
Магистрали соединяют компрессор, конденсатор, испаритель и расширительное устройство в единый холодильный контур. С трубками также могут быть связаны датчики давления, сервисные клапаны, ресивер-осушитель и другие компоненты системы кондиционирования.
Магистраль высокого давления работает на участке системы после компрессора. По ней нагретый сжатый хладагент направляется к конденсатору, поэтому эта часть контура рассчитана на повышенное рабочее давление.
Жидкостная магистраль транспортирует сконденсированный жидкий хладагент от конденсатора или ресивера-осушителя к расширительному устройству. Обычно она имеет меньший диаметр по сравнению с всасывающей линией.
Магистраль низкого давления, также называемая всасывающей или обратной, соединяет выход испарителя с компрессором. По ней к компрессору возвращается газообразный хладагент низкого давления. Такая линия часто имеет больший диаметр.

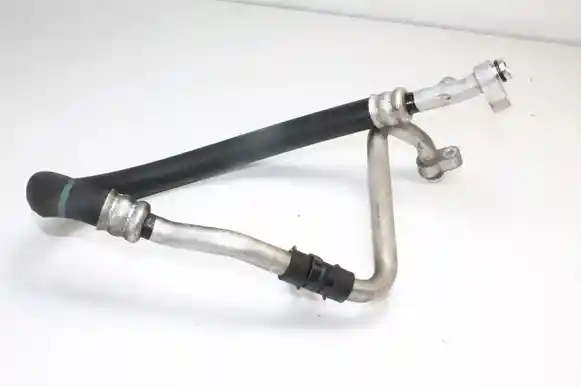

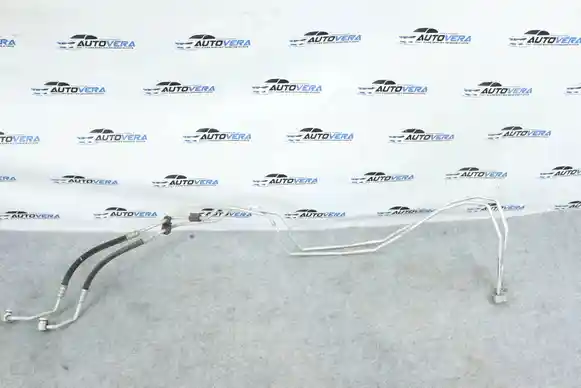

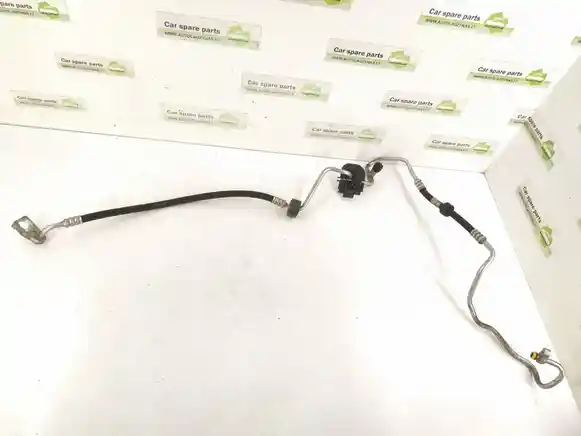

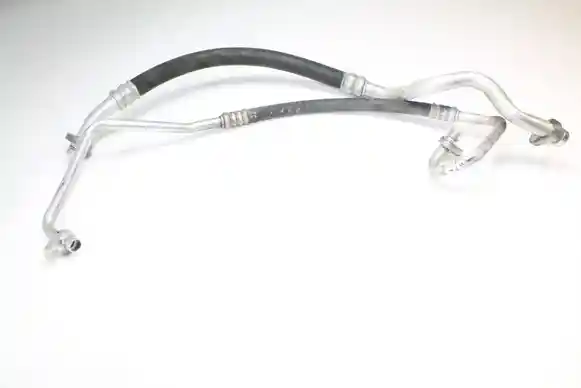

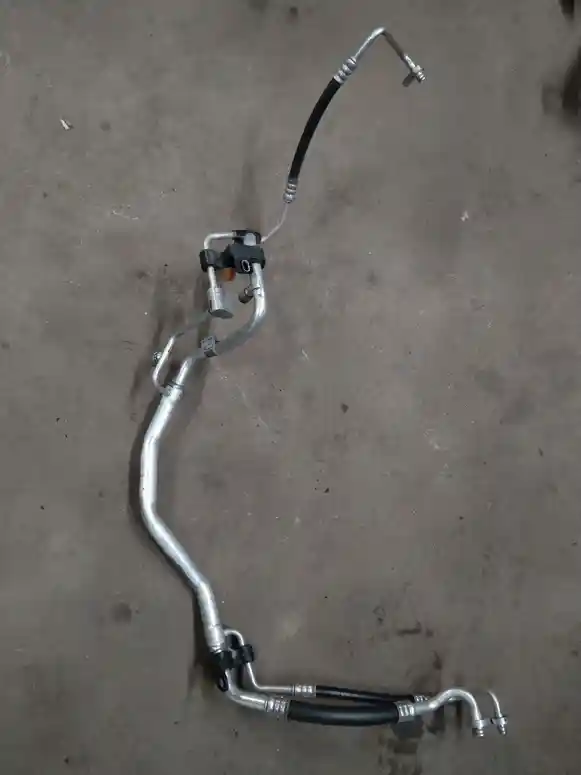

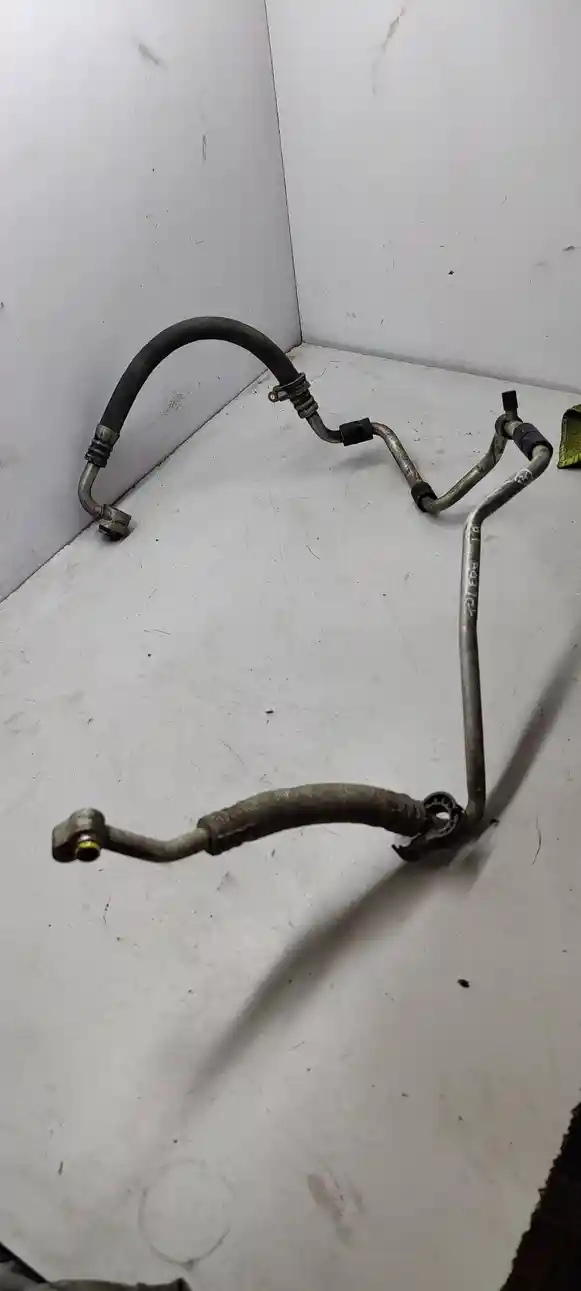

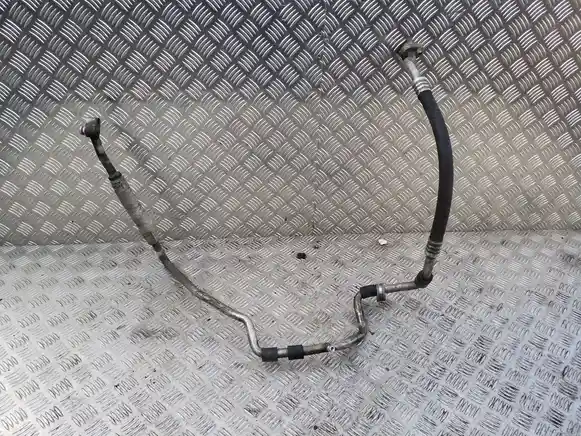

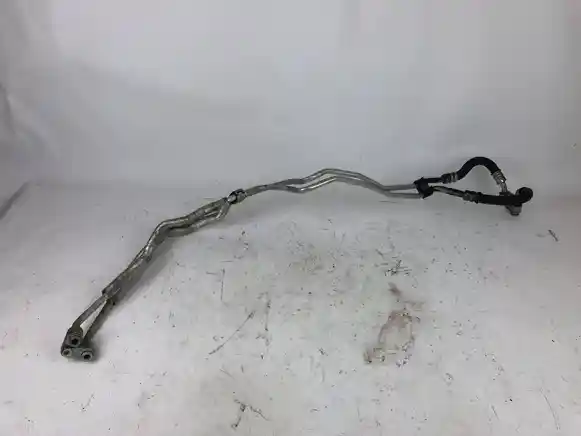

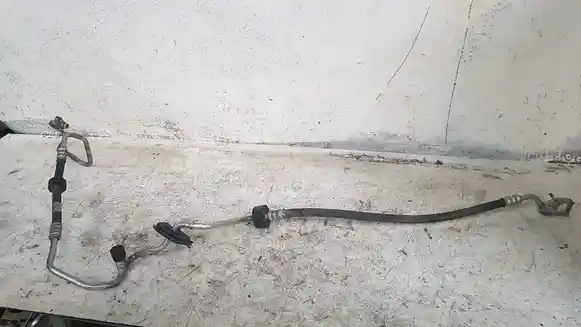

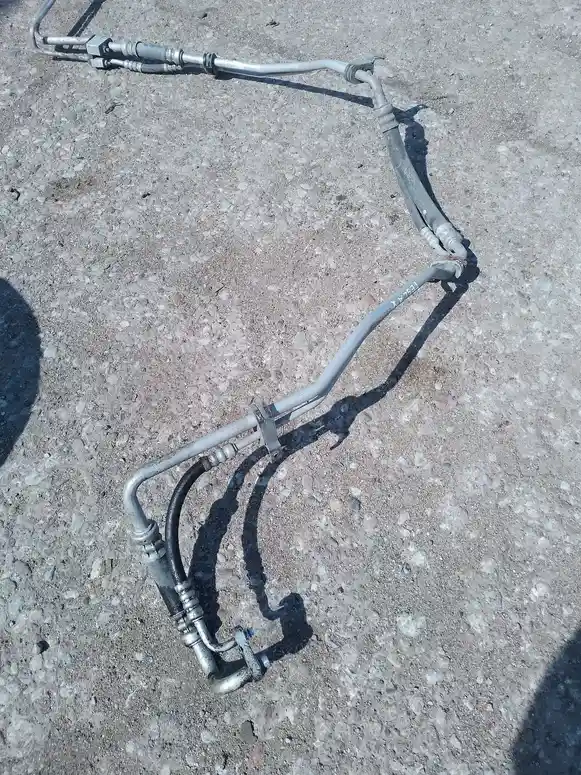

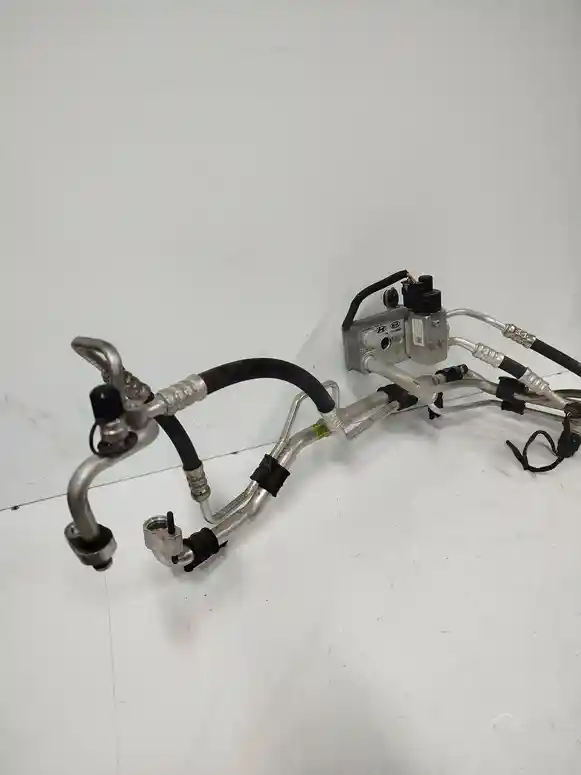

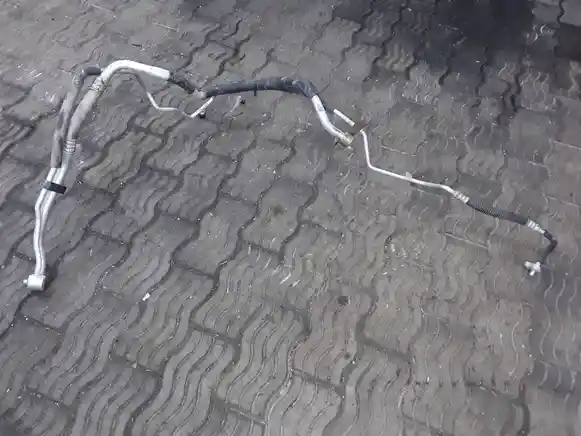

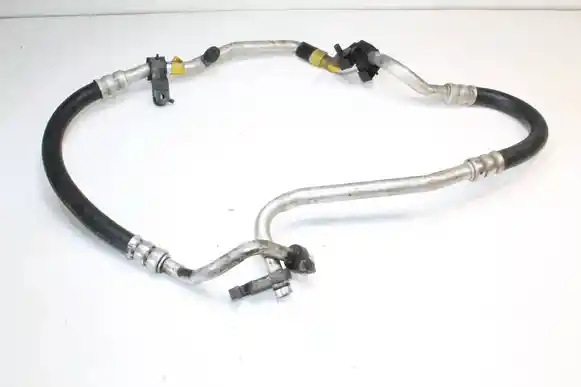

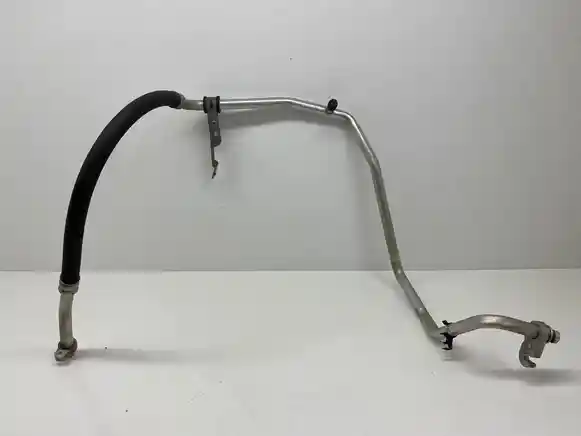

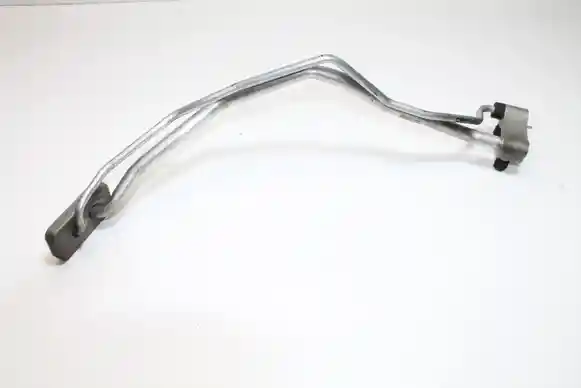

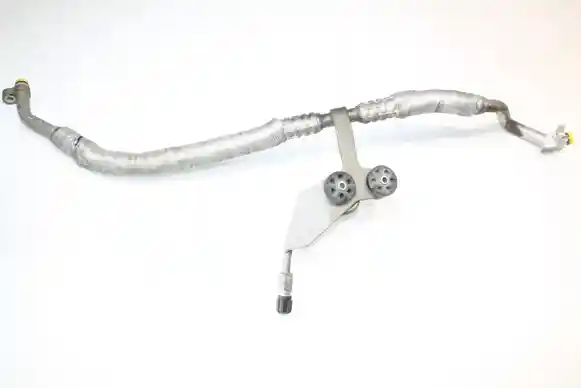

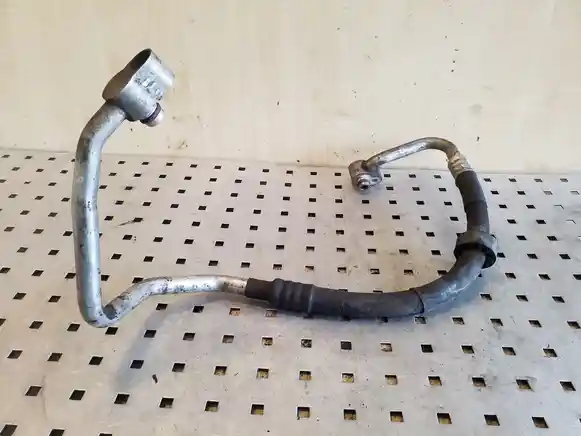

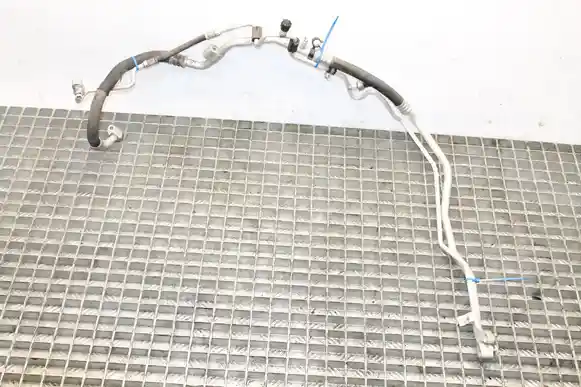

Комбинированная магистраль объединяет в одной детали несколько металлических и гибких участков, а иногда сразу две линии контура. Такие узлы устанавливаются в сборе и могут иметь сложную форму, соответствующую компоновке конкретного автомобиля.
При выборе б/у магистрали проверяют её по всей длине. Металлические участки не должны иметь трещин, сильной коррозии, глубоких потёртостей и заломов. Особое внимание необходимо уделять тонким алюминиевым трубкам возле креплений и мест перехода к гибкому шлангу.
У шлангов проверяют наружную поверхность и места заводского обжима. Фланцы и фитинги должны сохранять правильную геометрию, а посадочные поверхности под уплотнения не должны иметь глубоких повреждений. Следы сварки или ремонта магистрали требуют дополнительной оценки.
Важно: после хранения с открытыми соединениями внутрь трубки могут попасть влага и загрязнения. Перед установкой состояние внутреннего контура необходимо учитывать наряду с внешним состоянием детали.
Они работают на разных участках холодильного контура. Линия высокого давления переносит сжатый хладагент после компрессора, а всасывающая линия низкого давления возвращает газообразный хладагент от испарителя к компрессору. Обычно эти магистрали различаются диаметром и конструкцией.
При разъединении магистралей состояние уплотнений необходимо обязательно учитывать. Для надёжной герметизации при сборке обычно используют подходящие исправные уплотнительные элементы, соответствующие конкретному соединению и применяемому хладагенту.
Да. Для замены магистрали вскрывается холодильный контур. После сборки необходимо проверить герметичность, выполнить вакуумирование и заправить систему предусмотренным типом и количеством хладагента.
