Трубка подачи топлива в форсунки — элемент системы впрыска, по которому топливо поступает к одной или нескольким форсункам. В системах Common Rail это обычно жёсткая металлическая трубка высокого давления между топливной рампой и форсункой, а в других конструкциях расположение и принцип подачи могут отличаться.
На современных дизельных двигателях Common Rail это, как правило, формованная металлическая трубка, соединяющая выход топливной рампы с входом форсунки. Она рассчитана на работу при высоком давлении и имеет точно сформированные концы для герметичного соединения с топливной аппаратурой.
Каждая трубка устанавливается в предусмотренное положение относительно конкретной форсунки. Её форма позволяет соединить элементы без натяжения, контакта с соседними деталями и самостоятельного изменения заводских изгибов.
Трубка передаёт топливо от рампы или другого распределительного элемента непосредственно к форсунке, сохраняя герметичность контура впрыска. Для системы высокого давления особенно важны точное совпадение соединений и правильное положение трубки относительно форсунки.
В системе Common Rail насос высокого давления нагнетает топливо в общую рампу. Рампа выполняет функцию аккумулятора и распределителя давления, а от неё к каждой форсунке проходит отдельная трубка высокого давления.
Когда электронный блок управления активирует форсунку, необходимое количество топлива впрыскивается в цилиндр. Трубка при этом постоянно является частью находящегося под высоким давлением контура и должна сохранять герметичность во всём рабочем диапазоне системы.
Осмотрите трубку по всей длине на вмятины, заломы, трещины, сильную коррозию и следы принудительного изгибания. Заводская форма должна быть сохранена, особенно возле участков подхода к рампе и форсунке.
Проверьте соединительные гайки, резьбы и уплотняющие поверхности концов трубки. Сорванные грани, повреждённая резьба или деформированная посадочная поверхность могут помешать правильному и герметичному соединению.
При нарушении герметичности возможно появление следов топлива возле форсунки или топливной рампы, запаха топлива и отклонений давления в системе. Существенная утечка может сопровождаться затруднённым запуском, нестабильной работой или снижением мощности двигателя.
Однако падение давления не обязательно связано с трубкой. Аналогичные симптомы возможны при неисправности форсунки, насоса высокого давления, регулятора или других компонентов топливной системы.
1. Проведите визуальный осмотр. После безопасного снижения давления проверьте соединения трубок с рампой и форсунками, состояние гаек и отсутствие механической деформации.
2. Определите точное место утечки. Следы топлива возле форсунки могут появляться не только из трубки высокого давления, но и из обратной магистрали или других расположенных рядом соединений.
3. Проверьте параметры давления. На электронно управляемой системе сравните заданное и фактическое давление топлива диагностическим оборудованием.
4. При недостаточном давлении проверьте остальные компоненты. Необходимо учитывать насос высокого давления, регулятор, датчик давления и возможный чрезмерный обратный слив через форсунки.
Важно: Common Rail и другие системы непосредственного впрыска работают под очень высоким давлением. Не ослабляйте соединения трубок при работающем двигателе и никогда не ищите утечку пальцами или рукой — тонкая струя топлива высокого давления способна проникнуть под кожу. Разборку выполняйте только после предусмотренного производителем безопасного сброса давления.
Замена необходима при нарушении герметичности, повреждении уплотняющего конца, резьбы или соединительной гайки, а также при трещине, заломе или существенной деформации самой трубки.
Для некоторых систем высокого давления производитель предусматривает специальные требования к повторному использованию трубок после демонтажа. Поэтому возможность установки ранее снятой детали следует определять по технической документации конкретного двигателя.

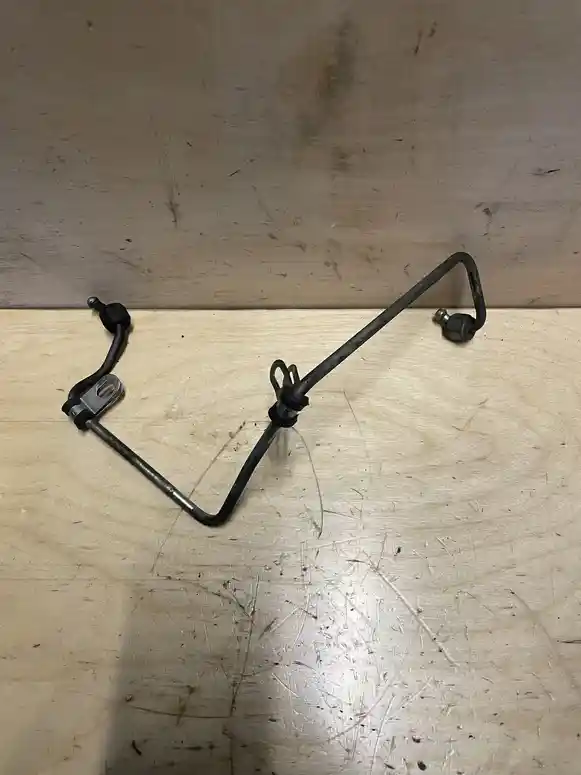

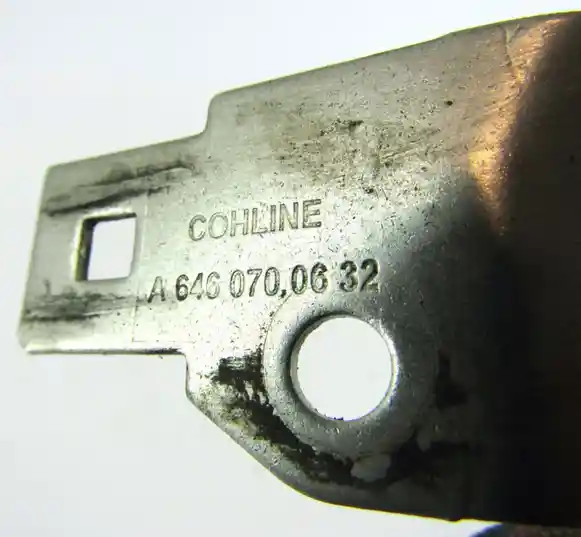

Обычно продаётся одна металлическая трубка для конкретной форсунки либо комплект трубок двигателя. Топливная рампа, форсунки, насос высокого давления, кронштейны и другие компоненты входят только при их фактическом наличии в конкретном предложении.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите, к какой именно форсунке относится требуемая трубка, и сравните её заводскую геометрию с установленной деталью. Особое значение имеют положение изгибов и ориентация обоих соединительных концов.
Если предлагается комплект, проверьте количество трубок и соответствие числу цилиндров. Трубки должны устанавливаться между рампой и соответствующими форсунками без дополнительного изгибания.
Разные модификации двигателя могут использовать системы впрыска разных производителей или поколений. Поэтому при подборе важен не только объём двигателя, но и его точный код и версия установленной топливной аппаратуры.
Закажите подходящую трубку подачи топлива в форсунки на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Трубки подачи работают непосредственно с топливной рампой и форсунками, а давление в них создаётся насосом высокого давления. При обнаружении топлива возле форсунки важно отличить утечку трубки высокого давления от негерметичности обратной магистрали форсунок или других соседних соединений.
Топливная рампа имеет фиксированные точки выхода, а каждая форсунка расположена в своей позиции вдоль двигателя. Поэтому расстояние и траектория между рампой и первой форсункой отличаются от расстояния до второй, третьей или последующих форсунок.
Производитель формирует каждую трубку так, чтобы её концы точно подходили к соответствующим соединениям и при установке не возникало механического напряжения. По этой причине комплект визуально состоит из похожих деталей, но отдельные трубки могут иметь разную длину и характер изгибов.
Переставлять такие трубки между цилиндрами только потому, что резьба подходит, не следует. Если деталь не совпадает со штатным маршрутом, необходимо подобрать трубку для соответствующей позиции.
Для б/у трубки высокого давления особенно важно состояние её концевых уплотняющих поверхностей. Деталь может выглядеть ровной и чистой, но повреждение в месте прилегания к рампе или форсунке способно нарушить герметичность после установки.
Внутренняя чистота также имеет большое значение. После демонтажа открытые концы должны быть защищены, поскольку твёрдые частицы, попавшие внутрь трубки, могут затем попасть в чувствительные компоненты системы впрыска.
Важно: трубка со следами самостоятельной сварки, пайки, сильного выпрямления или изменения заводской формы не подходит для ответственного контура высокого давления.
Нет. Подающая трубка высокого давления доставляет топливо от рампы к форсунке. Обратная магистраль отводит избыточное топливо от форсунок и обычно имеет совершенно другую конструкцию.
Только если производителем предусмотрена одинаковая деталь для этих позиций. На многих двигателях трубки отличаются длиной и формой в зависимости от номера цилиндра.
Трубку высокого давления не следует подгонять принудительным изгибанием. Правильно подобранная деталь должна совпадать со штатными точками подключения без создания натяжения и дополнительной нагрузки на соединения.
