Топливный бак — ёмкость топливной системы автомобиля, предназначенная для безопасного хранения запаса топлива и его подачи к топливному модулю или заборному устройству. Конструкция бака предусматривает подключения заливной горловины, вентиляции, топливных магистралей и элементов контроля уровня топлива.

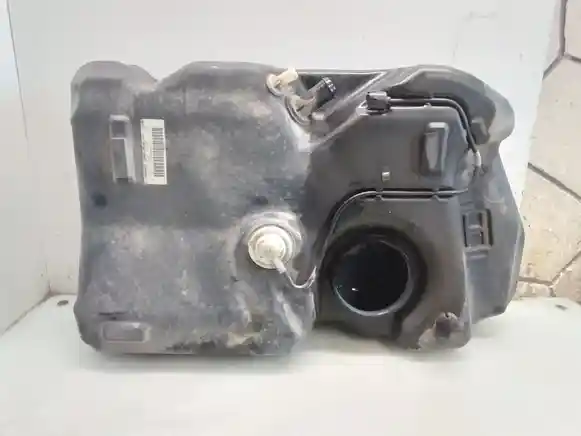

Современный топливный бак обычно представляет собой формованную пластиковую или металлическую герметичную ёмкость сложной формы. Геометрия позволяет использовать свободное пространство под днищем автомобиля и одновременно оставлять место для элементов подвески, выхлопной системы и трансмиссии.
В корпусе предусматриваются отверстия или фланцы для топливного насоса, датчика уровня и вентиляционных элементов. На некоторых автомобилях бак имеет несколько внутренних секций, перегородки или седловидную форму, из-за чего для перемещения топлива между частями используются дополнительные элементы.
Топливный бак должен соответствовать компоновке кузова и топливной системы конкретного автомобиля. Важны не только его наружная форма и объём, но и расположение отверстий топливного модуля, вентиляционных соединений, заливной магистрали и точек крепления.
Топливо поступает в бак через заливную горловину и хранится в нём до подачи к двигателю. На большинстве современных автомобилей электрический топливный насос расположен непосредственно внутри бака и забирает топливо через установленный модуль.
Одновременно система должна компенсировать изменение объёма топлива и образование паров. Для этого бак связан с системой вентиляции и улавливания топливных паров. На бензиновых автомобилях она обычно работает совместно с адсорбером EVAP и предотвращает неконтролируемый выход паров топлива в атмосферу.
Осмотрите корпус по всей доступной поверхности. На пластиковом баке не должно быть сквозных трещин, глубоких повреждений и деформации возле фланцев. У металлического бака особое внимание уделите коррозии, вмятинам и состоянию сварных швов.
Проверьте горловины, вентиляционные штуцеры и места установки топливного модуля. Резьбовые или фиксирующие поверхности должны позволять штатно установить крышку, кольцо или фланец. Крепёжные зоны не должны быть вырваны или существенно деформированы.
Повреждение бака может проявляться видимой утечкой топлива, стойким запахом топлива возле автомобиля или следами намокания на его поверхности. Нарушение герметичности вентиляционных соединений может сопровождаться ошибками системы контроля топливных паров.
Проблемы с заправкой, преждевременное отключение заправочного пистолета или изменение формы пластикового бака могут быть связаны с нарушением вентиляции. При этом причиной может быть не сам корпус, а заливная горловина, клапан, вентиляционная трубка или адсорбер.
1. Определите источник запаха или утечки. Осмотрите бак, заливную горловину, соединения топливного модуля и магистрали. Топливо, стекающее по корпусу сверху, может ошибочно восприниматься как повреждение самого бака.
2. Проверьте область топливного модуля. Утечка может возникать из-за уплотнения фланца насоса, фиксирующего кольца или повреждённого соединения топливной магистрали.
3. Осмотрите заливную и вентиляционную систему. Трещины шлангов и штуцеров могут создавать запах топлива и нарушения герметичности при полностью исправном корпусе бака.
4. При наличии ошибок EVAP проверьте систему комплексно. Диагностическая дымовая проверка подходящим оборудованием позволяет искать небольшие утечки в системе улавливания паров топлива.
5. При проблемах с подачей топлива проверьте насос отдельно. Неисправность топливного насоса, фильтра или датчика уровня не означает автоматически неисправность самого бака.
Важно: бензин и его пары легко воспламеняются. Работайте в хорошо проветриваемом месте вдали от открытого огня, искр и горячих поверхностей. Перед отсоединением топливных магистралей безопасно сбросьте давление по процедуре производителя. Не проверяйте герметичность бака открытым пламенем и не используйте неподходящее высокое давление.
Замена необходима при подтверждённой негерметичности корпуса, серьёзном механическом повреждении, глубокой коррозии металлического бака или разрушении неотделимого штуцера или фланца, если безопасно восстановить штатную герметичность невозможно.
Если утечка возникает только через сменное уплотнение топливного модуля, отдельный шланг или соединение заливной горловины, замена всего бака обычно не требуется. Причину следует точно определить до демонтажа детали.
Топливный бак может продаваться отдельно либо с частью установленного оборудования. Топливный насос, датчик уровня, фиксирующие кольца, защитные экраны, ремни крепления, клапаны и трубки входят только при их фактическом наличии на конкретной позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните наружную форму бака и расположение основных установочных зон. Проверьте количество и положение отверстий под топливный модуль или датчик уровня, а также расположение соединения заливной горловины.
Учитывайте количество вентиляционных штуцеров и способ подключения магистралей. Для седловидного бака важно исполнение обеих секций и предусмотренная конструкция системы перемещения топлива между ними.
Бензиновые, дизельные и другие версии автомобиля также могут использовать разные топливные модули и системы вентиляции. Изменения модельного года или рестайлинг способны привести к другой конфигурации штуцеров и установленного оборудования.
Закажите подходящий топливный бак на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Топливный бак связан с заливной горловиной, топливным насосом, датчиком уровня, магистралями подачи топлива и системой вентиляции. При утечке, неправильных показаниях уровня или проблемах с заправкой необходимо определить конкретный неисправный элемент, поскольку корпус бака является только одной частью системы.
Бак редко представляет собой простую прямоугольную ёмкость. Его форму проектируют с учётом свободного пространства под кузовом, расположения подвески, выхлопной системы и трансмиссии. Поэтому внутри могут присутствовать углубления, перегородки и отдельные секции.
Перегородки помогают уменьшать интенсивное перемещение топлива при разгоне, торможении и прохождении поворотов. В некоторых конструкциях вокруг заборной части создаётся зона, позволяющая сохранять подачу топлива при небольшом остатке в баке.

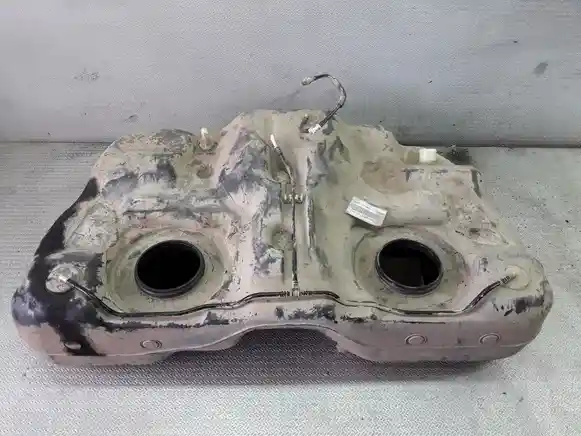

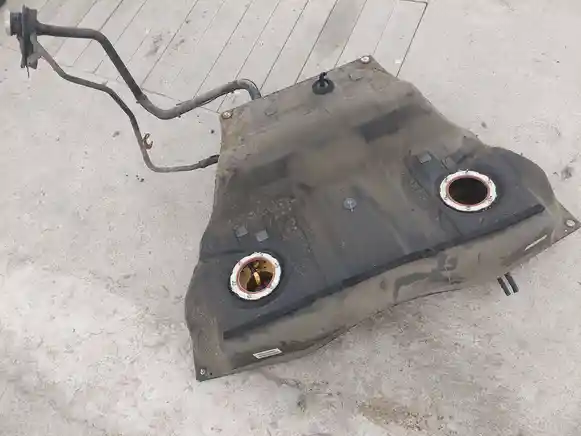

Седловидные баки могут располагаться по обе стороны центрального элемента кузова или трансмиссии. В таком случае топливной системе требуется способ перемещения топлива из одной части бака в другую, поэтому внутренняя конфигурация имеет непосредственное функциональное значение.
У пластикового бака важно учитывать последствия ударов днищем и длительного воздействия температуры. Сильная остаточная деформация может изменить посадку детали или расположение установленного оборудования даже при отсутствии видимой трещины.
У металлических баков необходимо оценивать не только наружную, но и возможную внутреннюю коррозию. Следы сварки, пайки, клея или другого ремонта в зоне повреждения требуют особого внимания, поскольку топливный бак должен сохранять надёжную герметичность.
Важно: перед установкой б/у бак должен быть чистым внутри и не содержать воды, грязи, ржавчины или посторонних предметов. Загрязнения могут быстро повредить топливный насос или попасть дальше в топливную систему.
Не обязательно. Насос и датчик уровня могут быть установлены в баке на конкретной позиции, но комплектацию необходимо определять по описанию и фотографиям детали.
Не всегда. Элементы трансмиссии влияют на доступное пространство под кузовом, поэтому форма и внутренняя конструкция баков разных вариантов привода могут существенно отличаться.
Причина может находиться в заливной горловине или системе вентиляции бака. Если пары и вытесняемый воздух не отводятся штатным образом, заправочный пистолет может преждевременно отключаться.
