Трубка топливной системы обеспечивает подачу топлива между баком, насосом, фильтром, топливной рампой и другими элементами системы, сохраняя герметичность магистрали и необходимое рабочее давление.
При подборе важно учитывать назначение и место установки трубки, тип топлива, рабочее давление, длину и диаметр магистрали, форму и расположение изгибов, тип штуцеров и соединений, а также крепежные точки.

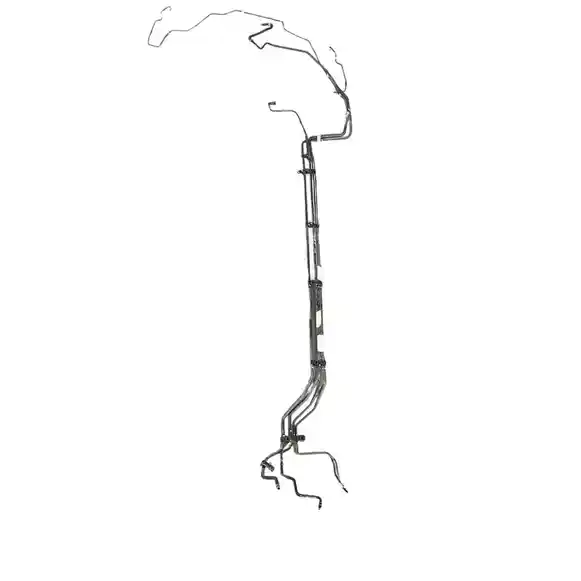

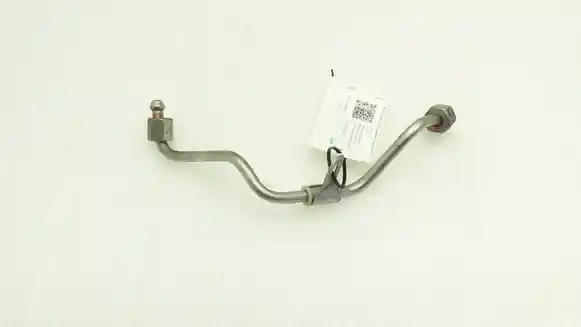

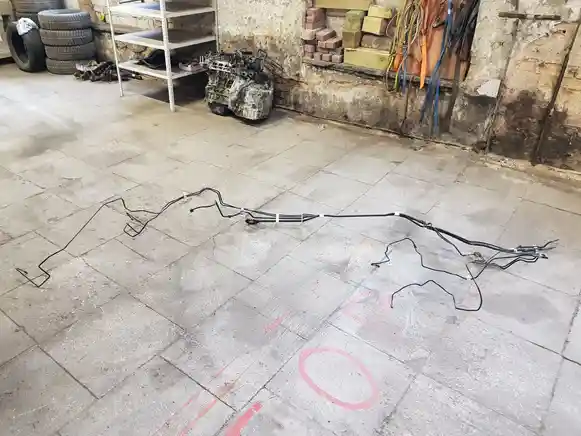

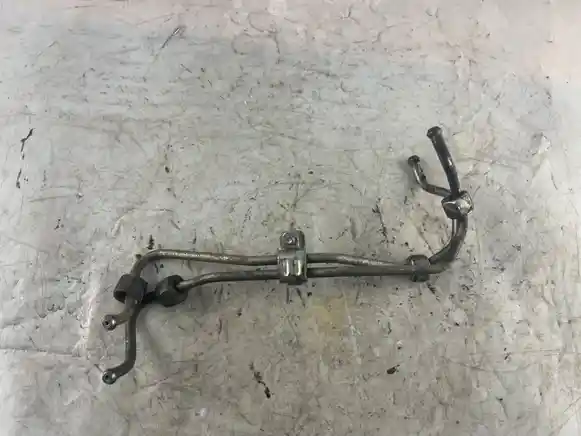

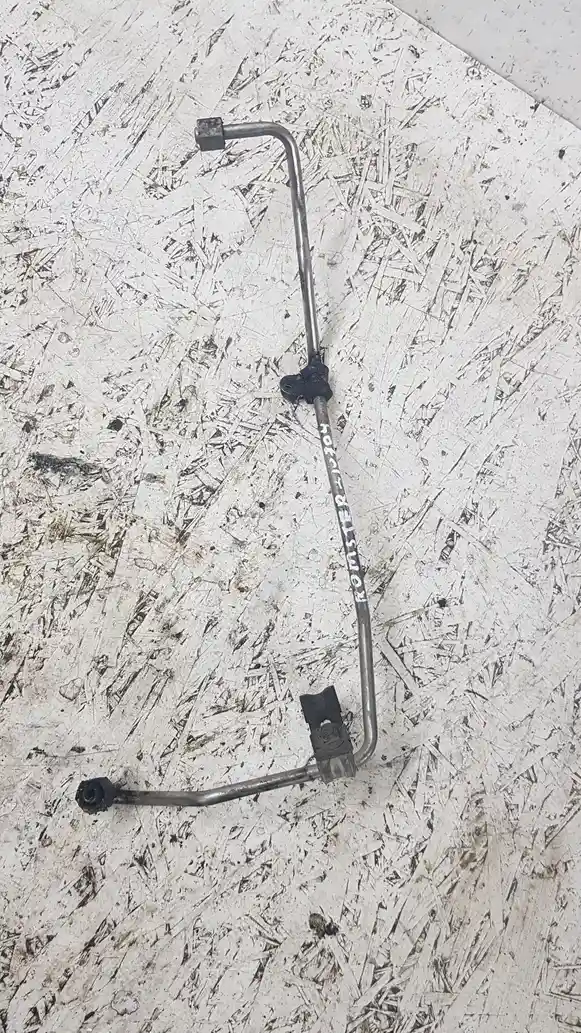

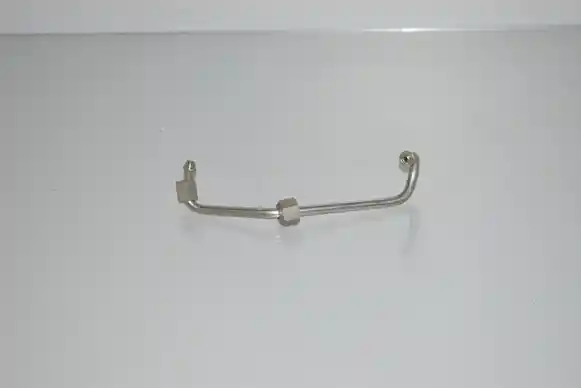

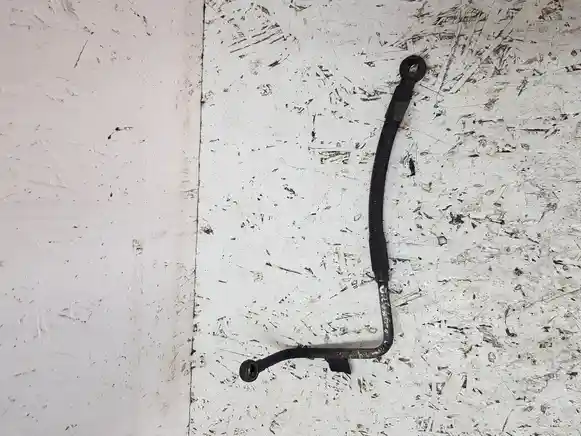

Топливная трубка представляет собой герметичную магистраль определённого сечения, рассчитанную на контакт с соответствующим видом топлива и рабочие условия конкретного участка системы. Жёсткие трубки обычно имеют заводские изгибы, позволяющие провести магистраль вдоль кузова или двигателя без контакта с подвижными и горячими деталями.
На концах могут использоваться быстросъёмные соединения, резьбовые фитинги, штуцеры или переходы на гибкие шланги. В зависимости от назначения магистраль работает в контуре подачи, обратного слива или вентиляции топливного бака.
Трубки топливной системы могут различаться назначением, материалом, длиной и диаметром, допустимым рабочим давлением, расположением изгибов, а также типом штуцеров, быстросъёмных соединений и креплений. Внешне похожие магистрали не всегда взаимозаменяемы из-за различий в маршруте прокладки и конструкции топливной системы.

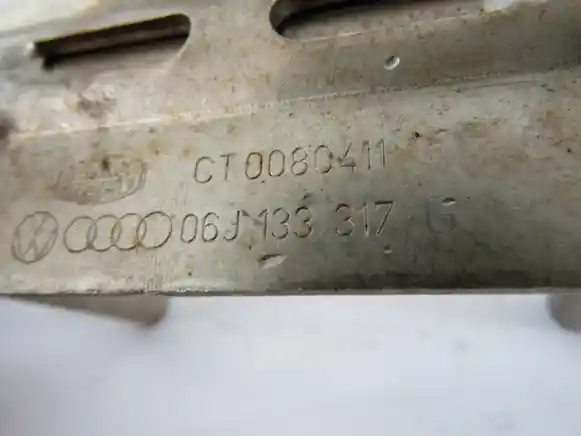

При выборе рекомендуется сверять OEM-коды автозапчастей, назначение и место установки трубки, тип топлива, рабочее давление, длину и диаметр магистрали, расположение изгибов, тип соединений, штуцеров и крепежных точек.
В подающей магистрали топливо перемещается от бака к двигателю под давлением, создаваемым топливным насосом. В зависимости от конструкции автомобиля часть магистрали может работать при сравнительно низком давлении, тогда как отдельные участки современных систем непосредственного впрыска рассчитаны на значительно более высокие нагрузки.

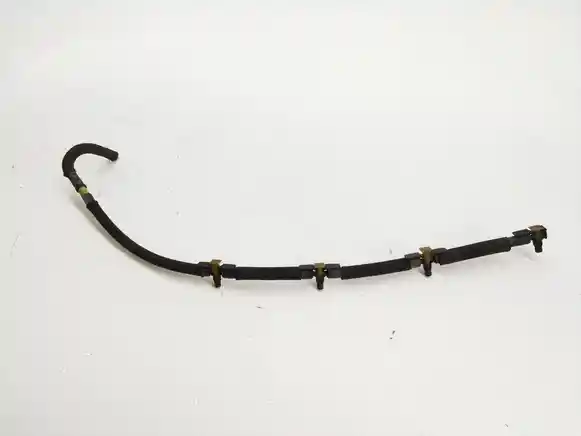

Если система предусматривает обратную магистраль, избыточное топливо возвращается по отдельной линии. Другие трубки могут использоваться для отвода топливных паров из бака к системе EVAP, поэтому назначение конкретной магистрали необходимо определять до ремонта или замены.

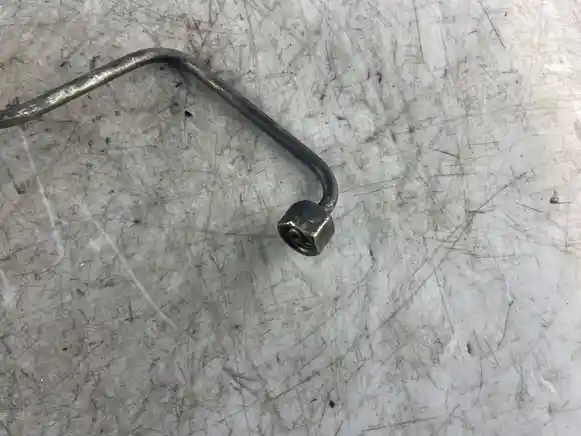

У металлической трубки проверьте наличие глубокой коррозии, вмятин, заломов и повреждений стенки. Особенно внимательно осмотрите изгибы, места установки фиксаторов и участки возле соединительных фитингов.

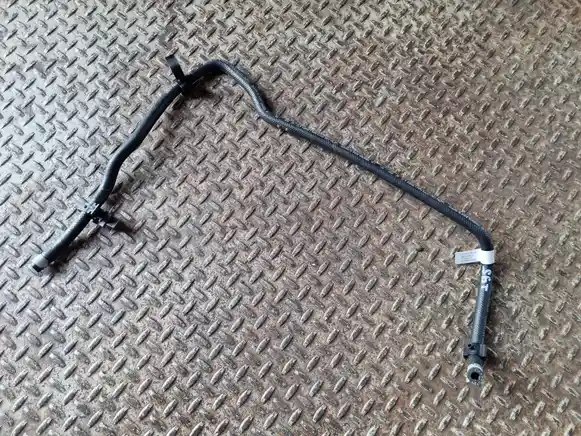

У пластиковой или комбинированной магистрали не должно быть трещин, оплавления и сильных перегибов. Быстросъёмные соединения, фиксаторы и неотделимые штуцеры должны быть целыми и сохранять правильную форму.
Нарушение герметичности топливной магистрали может проявляться запахом топлива, влажными следами или каплями в зоне повреждения. При существенной утечке подающей линии возможно снижение давления и нарушение работы двигателя.
Перегнутая или частично заблокированная трубка способна ограничивать поток без наружной утечки. Повреждение вентиляционной магистрали, напротив, может сопровождаться ошибками системы EVAP или проблемами при заправке топливного бака.
1. Определите назначение магистрали. Перед проверкой установите, относится трубка к подаче, обратному сливу или системе вентиляции топливного бака.
2. Осмотрите маршрут трубки. Проверьте участки возле днища, крепёжных клипс, двигателя и других мест, где возможны коррозия, механическое повреждение или трение.
3. Найдите точный источник утечки. Топливо способно стекать вдоль магистрали, поэтому влажный участок не всегда находится непосредственно возле места повреждения.
4. Проверьте соединения. Утечка может возникать из-за уплотнительного кольца или быстросъёмного фитинга при полностью исправной основной трубке.
5. При проблемах с подачей измерьте давление предусмотренным способом. Если давление ниже нормы, необходимо последовательно исключить насос, фильтр, регулятор и ограничение магистрали.
Важно: перед открытием топливной системы безопасно сбросьте давление согласно процедуре производителя. Топливо и его пары легко воспламеняются — исключите огонь, искры и горячие поверхности. Магистрали непосредственного впрыска и Common Rail могут работать под очень высоким давлением; не разъединяйте их на работающем двигателе и не ищите утечку пальцами.
Замена требуется при сквозной коррозии, трещинах, нарушении герметичности, разрушении неотделимого соединения или значительном механическом повреждении. Сильно пережатую трубку также следует заменить, если восстановить предусмотренное проходное сечение и геометрию невозможно.
Если неисправность ограничивается сменным уплотнением или отдельным соединительным элементом, необходимость замены всей магистрали зависит от её конструкции. Ремонт топливных линий должен выполняться только материалами и соединениями, рассчитанными на соответствующий вид топлива и рабочее давление.
Обычно продаётся отдельная топливная трубка или сформированный участок магистрали. Крепёжные клипсы, дополнительные шланги, уплотнения и соседние трубки входят только при их фактическом наличии на конкретной позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните общую длину и маршрут изгибов трубки, поскольку заводская геометрия определяет её положение на автомобиле. Проверьте конструкцию обоих концов и расположение промежуточных точек крепления.
Если рядом проходит несколько похожих магистралей, определите требуемую линию по её месту подключения. Подающая, обратная и вентиляционная трубки не должны выбираться только по внешнему сходству.
Различия возможны между бензиновыми и дизельными версиями, типами кузова и приводами, а также после рестайлинга. У автомобилей разных рынков может отличаться и конфигурация вентиляционных линий системы улавливания топливных паров.
Закажите подходящую трубку топливной системы на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Топливные трубки соединяют бак, насос, фильтр и компоненты подачи топлива к двигателю, а отдельные линии относятся к вентиляции бака. При диагностике утечки или недостаточного давления важно проверять соседние соединения и компоненты, чтобы не заменять исправную магистраль из-за неисправности другого элемента.
Разные участки топливной системы работают при разных давлениях и температурах, а материал магистрали должен длительно выдерживать контакт с конкретным топливом. Обычный резиновый или технический шланг может размягчаться, растрескиваться, пропускать пары или не выдерживать рабочее давление.
Дополнительные требования возникают у погружных участков внутри топливного бака: материал, рассчитанный только на контакт топлива с внутренней поверхностью, не обязательно подходит для постоянного погружения в топливо снаружи.

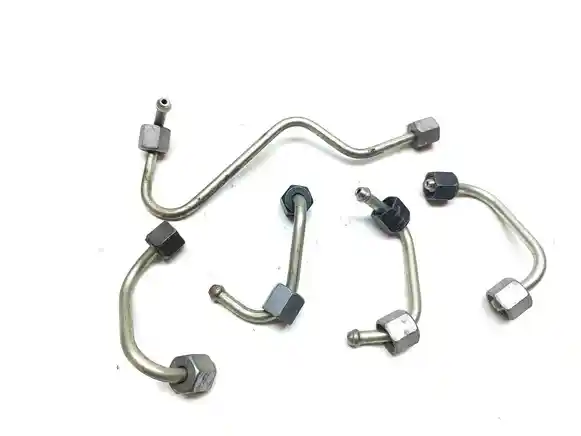

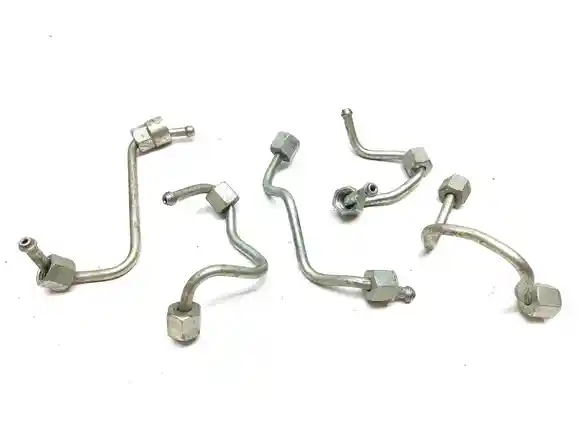

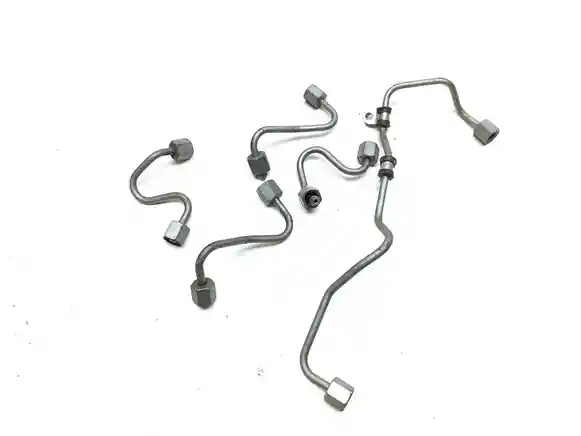

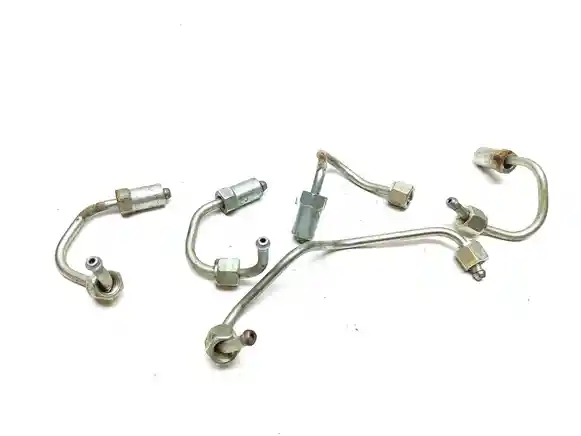

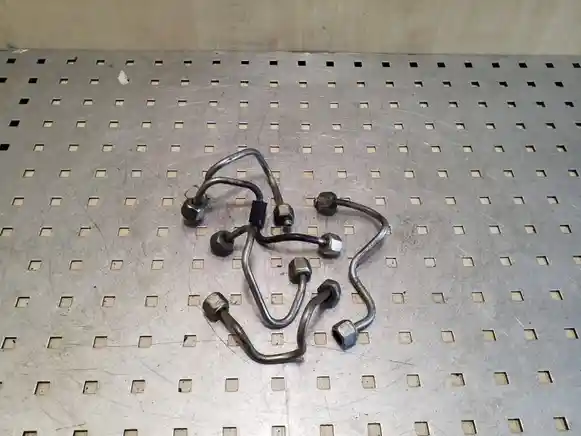

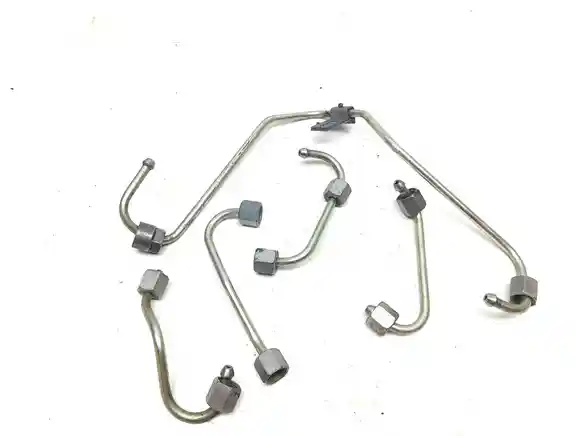

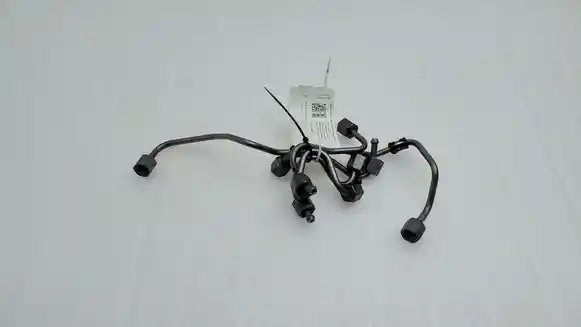

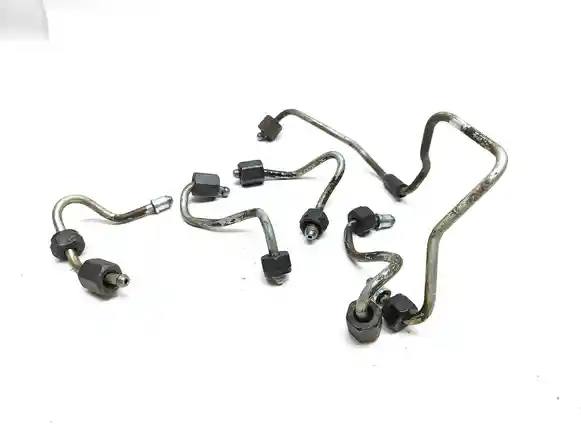

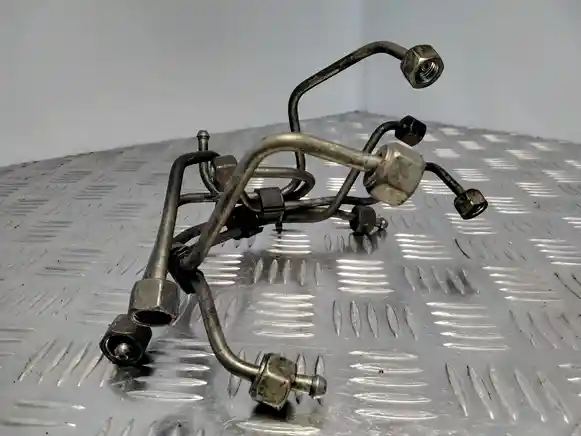

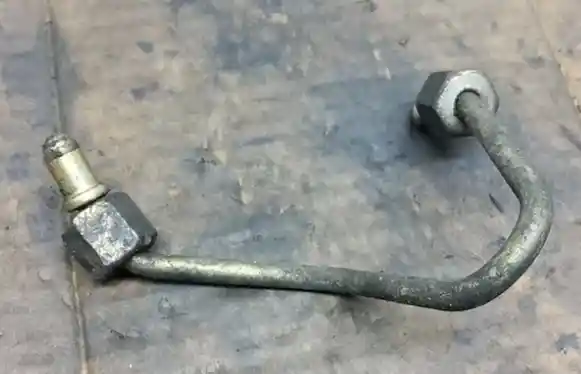

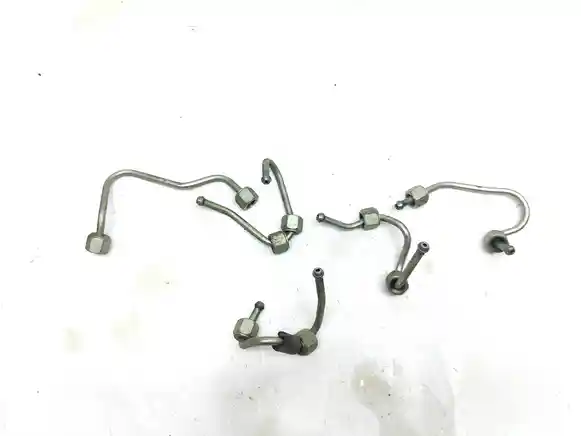

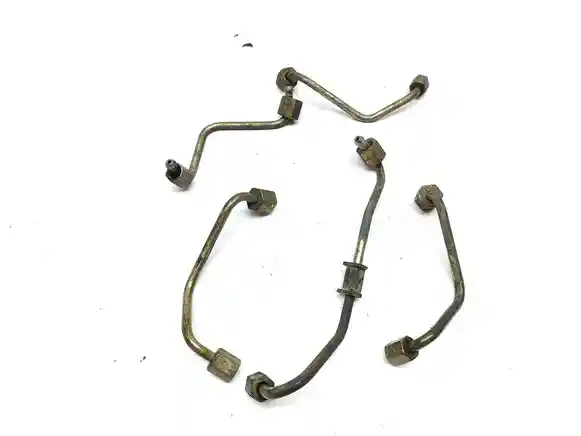

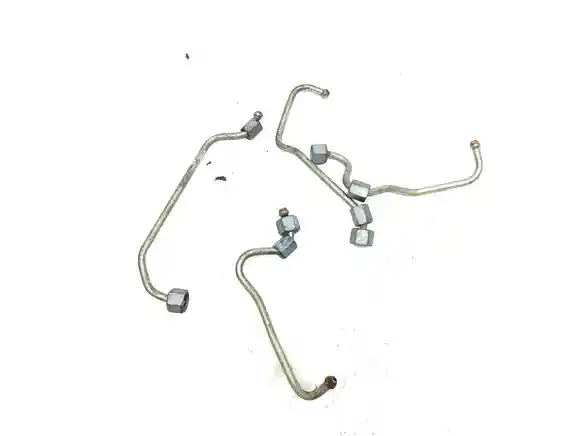

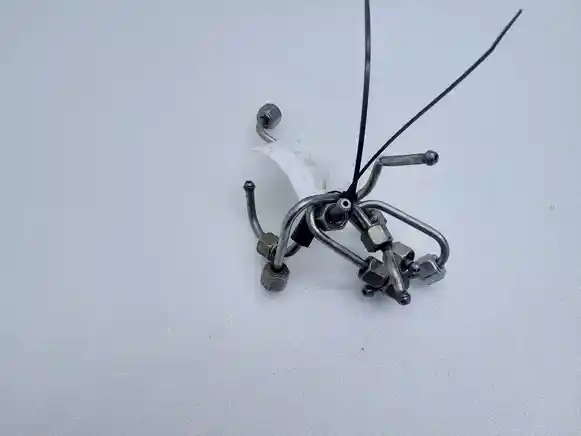

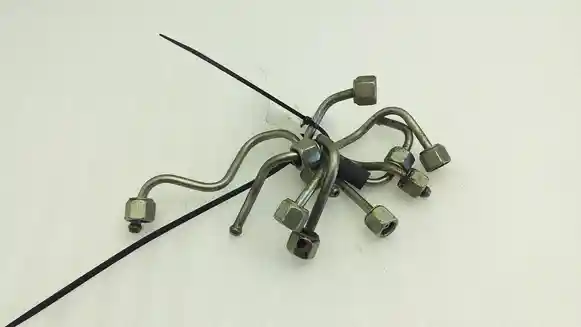

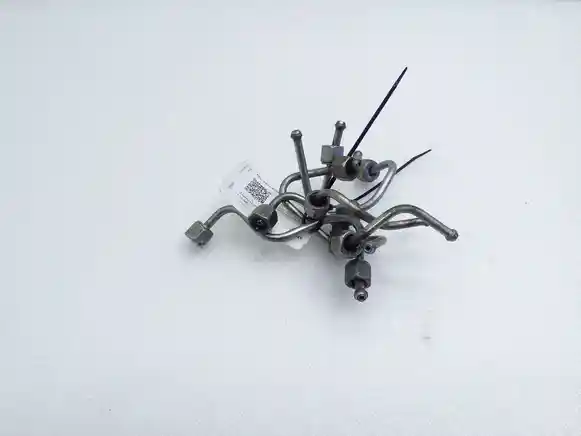

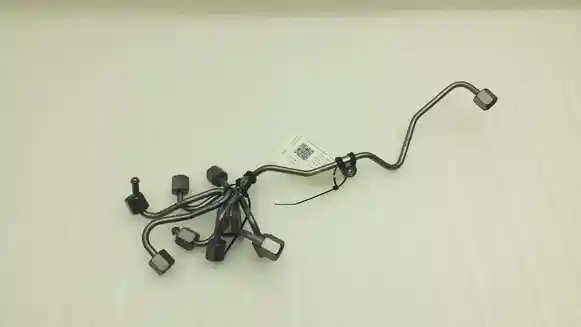

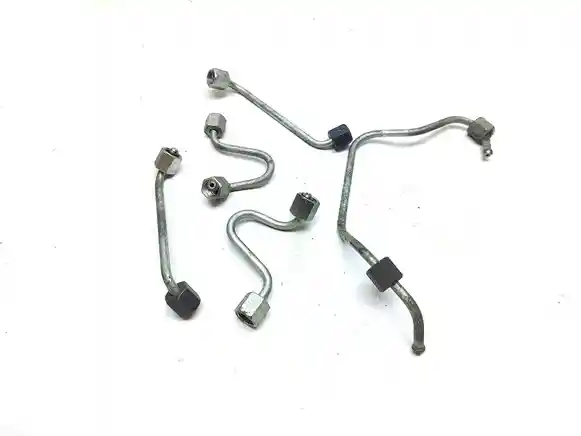

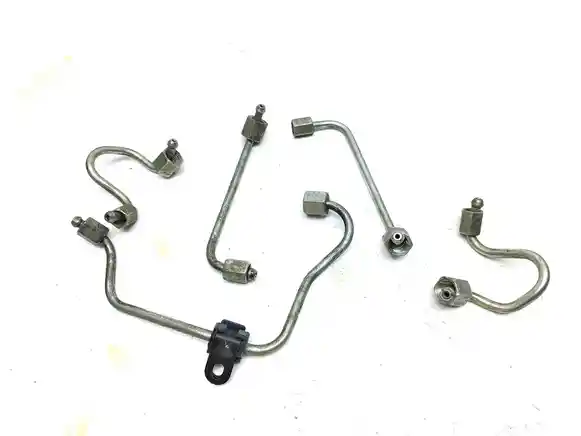

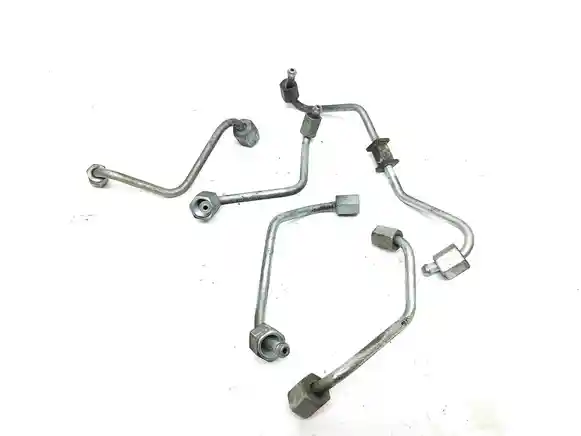

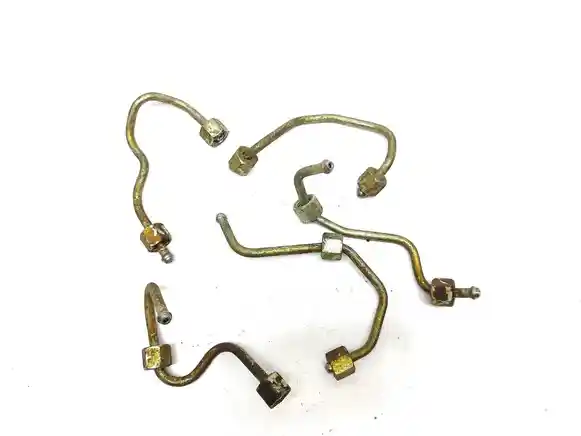

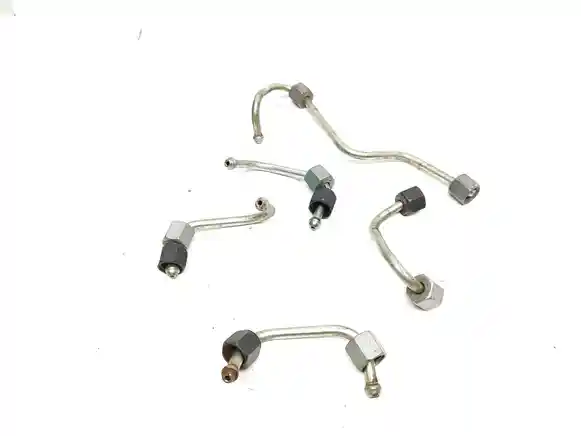

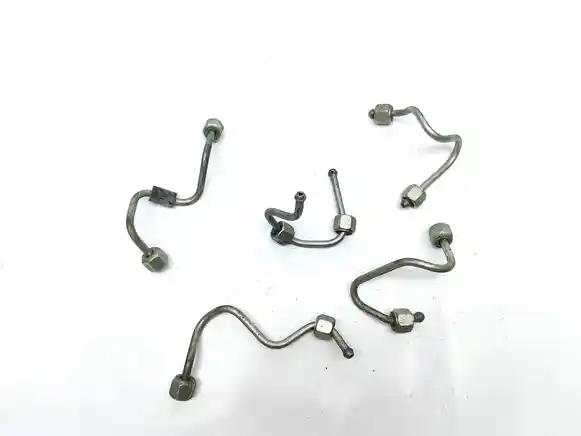

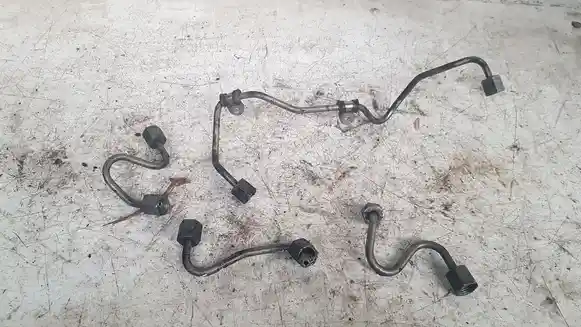

Особенно критичны магистрали высокого давления непосредственного бензинового впрыска и дизельной системы Common Rail. Для них применяются специальные трубки и соединения, рассчитанные на конкретное давление; произвольная замена гибким шлангом недопустима.
Остаточное состояние металлической магистрали определяется не только наружным видом, но и глубиной коррозии. Наиболее уязвимы участки под крепёжными клипсами и в местах скопления дорожной грязи, где влага может сохраняться длительное время.
Пластиковые трубки со временем подвергаются температурному старению. Особенно внимательно следует оценивать концы возле быстросъёмных соединений: после многократного демонтажа материал может иметь скрытые повреждения или потерять первоначальную прочность.
Важно: внутренняя полость б/у трубки должна оставаться чистой. После хранения с открытыми концами внутрь могут попасть песок, вода или другие загрязнения, которые нельзя допускать в насос, регулятор давления и форсунки.

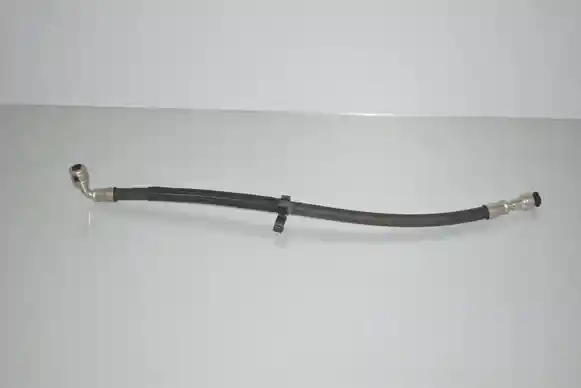

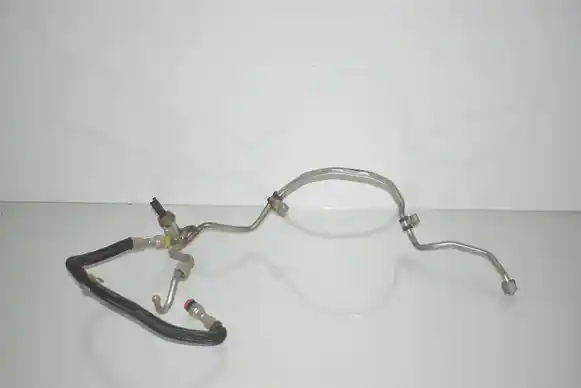

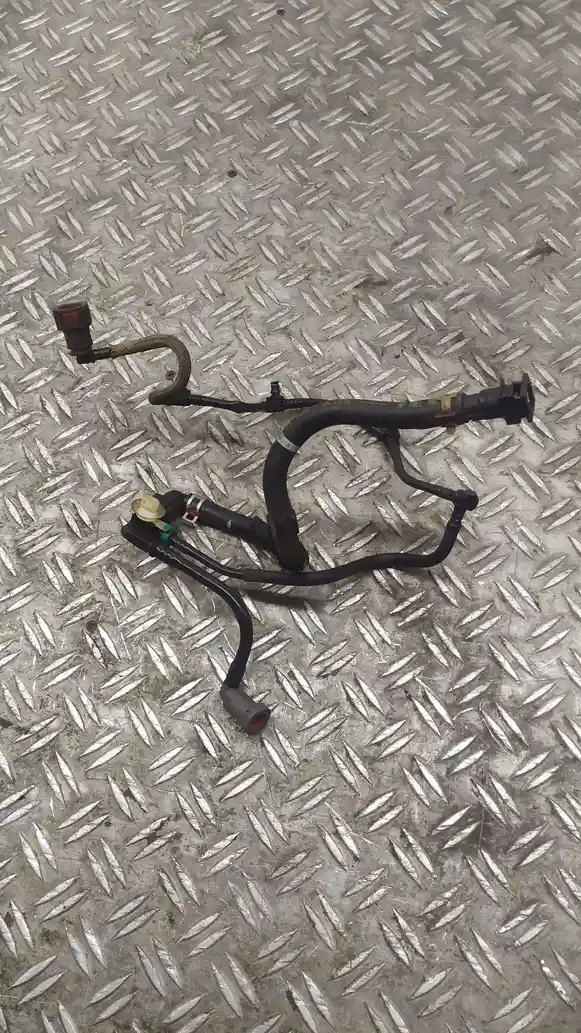

Трубкой обычно называют жёсткую или формованную магистраль, сохраняющую заданную геометрию, тогда как шланг представляет собой гибкий участок. На автомобиле оба типа элементов могут использоваться в одной топливной линии.
Небольшое изменение формы не всегда означает потерю работоспособности, но трубку с заломом, повреждением стенки или уменьшенным проходным сечением безопаснее заменить. Особенно нежелательно восстанавливать деформированные магистрали высокого давления без предусмотренной производителем технологии.
Причина может находиться в топливном насосе, фильтре, регуляторе давления или другой части системы. Давление следует диагностировать как параметр всего топливного контура, а не одной магистрали.
