Рулевая тяга — элемент рулевого привода, передающий перемещение от рулевой рейки к поворотному кулаку через рулевой наконечник. Она обеспечивает механическую связь между рулевым механизмом и управляемым колесом, позволяя изменять направление его поворота.
На большинстве автомобилей с реечным рулевым механизмом тяга состоит из металлического стержня и внутреннего шарнирного соединения, которое крепится к рулевой рейке. Наружная резьбовая часть предназначена для установки рулевого наконечника и регулировки положения колеса.
Внутренний шарнир позволяет тяге изменять угол относительно рейки при работе подвески и повороте колёс. Со стороны рулевой рейки этот участок обычно закрывается защитным пыльником, предотвращающим попадание воды и загрязнений в механизм.
Рулевая тяга передаёт движение рейки к управляемому колесу и должна обеспечивать точную механическую связь без недопустимого люфта. Её геометрия также связана с возможностью правильной регулировки схождения колёс.
При повороте рулевого колеса рулевая рейка перемещается влево или вправо. Это движение через тяги и наконечники передаётся на поворотные кулаки, вследствие чего передние или другие управляемые колёса изменяют угол относительно кузова автомобиля.
Шарнир внутренней части тяги позволяет рулевому приводу сохранять подвижность при вертикальных перемещениях подвески. Наружный наконечник образует ещё одно шарнирное соединение непосредственно с поворотным кулаком.
Проверьте металлический стержень на изгиб, сильную коррозию и повреждения резьбы. Резьбовая часть должна позволять нормально установить и отрегулировать рулевой наконечник.
Если внутренний шарнир является частью продаваемой тяги, оцените его на выраженный люфт, закусывание и механические повреждения. При наличии наконечника или пыльника в комплекте их состояние также следует оценивать отдельно, поскольку они имеют собственные рабочие поверхности.
Износ внутреннего шарнира может проявляться стуком на неровностях, люфтом рулевого управления и менее точной реакцией автомобиля на движение рулевого колеса. Свободный ход иногда ощущается при покачивании управляемого колеса.
Деформированная тяга способна изменить положение колеса и затруднить правильную регулировку схождения. При этом похожие симптомы возникают из-за износа рулевого наконечника, рулевой рейки, ступичных или подвесочных элементов, поэтому место люфта необходимо определить непосредственно.
1. Проверьте люфт управляемого колеса. На безопасно поднятом и зафиксированном автомобиле покачайте колесо в горизонтальном направлении и наблюдайте за рулевыми соединениями.
2. Определите место свободного хода. Если люфт находится у поворотного кулака, проверьте рулевой наконечник. Если перемещение возникает под пыльником рейки, необходимо оценить внутренний шарнир тяги.
3. Проверьте саму рейку. Люфт внутри рулевого механизма может ошибочно восприниматься как неисправность тяги, поэтому движение шарнира и рейки необходимо различать.
4. Осмотрите геометрию тяги. После удара колесом или ДТП проверьте, не имеет ли металлический стержень изгиба.
5. Учитывайте результаты регулировки схождения. Если требуемое значение невозможно получить в допустимом диапазоне регулировки, необходимо проверить геометрию тяги и других элементов подвески и рулевого управления.
Важно: автомобиль при проверке снизу должен быть надёжно установлен на предусмотренных опорах. После вмешательства в рулевые тяги и изменения их регулировки необходимо проверить углы установки колёс.
Замена требуется при подтверждённом люфте внутреннего шарнира, деформации стержня, серьёзном повреждении резьбы или коррозии, влияющей на механическую прочность детали.
Если неисправен только наружный рулевой наконечник, а сама тяга не имеет люфта и повреждений, необходимость замены всей тяги зависит от конструкции конкретного узла. Диагностика должна определить, какой именно элемент рулевого привода имеет дефект.

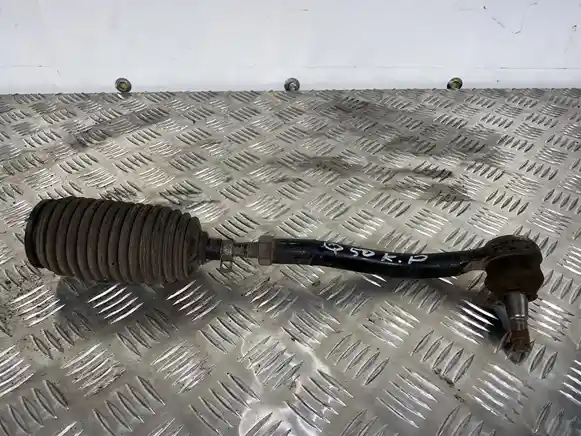

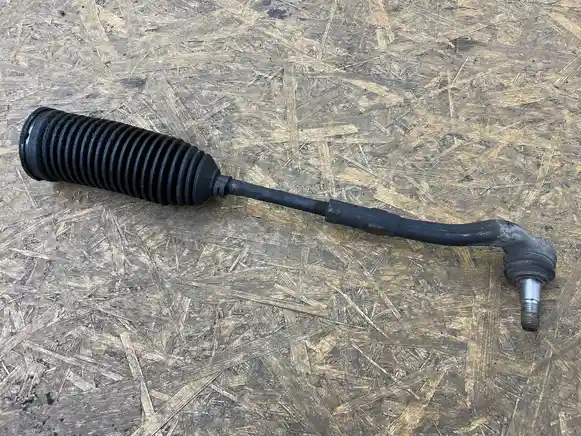

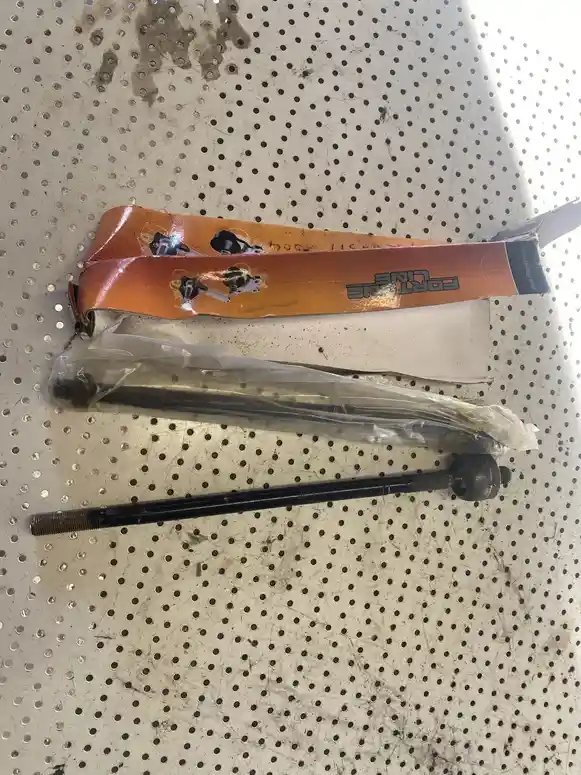

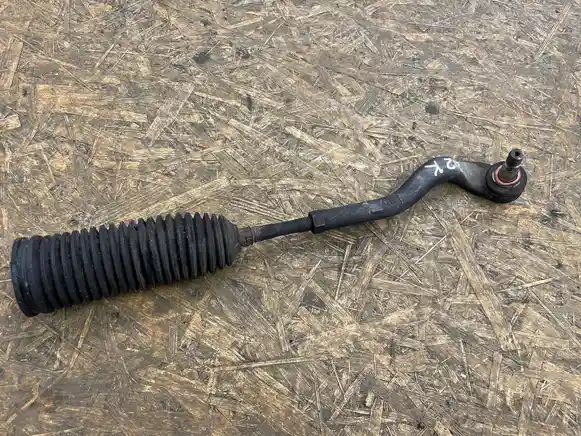

Основной товар может включать металлическую тягу с внутренним шарниром. В зависимости от конкретного предложения вместе с ней могут оставаться рулевой наконечник, контргайка, пыльник или другие соединительные элементы.
Комплектация не является одинаковой для всех товаров и определяется по фотографиям и описанию конкретной позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните длину тяги и конструкцию внутреннего соединения с рулевой рейкой. Отдельно проверьте диаметр, шаг и направление резьбы со стороны рулевого наконечника.
Если товар предлагается в сборе с наконечником, учитывайте также исполнение его соединения с поворотным кулаком. Не следует ориентироваться только на общую длину собранного узла, поскольку диапазон регулировки может отличаться.
Отличия также возможны после рестайлинга, при другой подвеске или системе рулевого управления. Левая и правая тяги на некоторых автомобилях одинаковы, а на других имеют конструктивные различия, поэтому сторону установки необходимо учитывать согласно конкретной системе.
Закажите подходящую рулевую тягу на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Рулевая тяга работает совместно с рулевой рейкой, наконечником и поворотным кулаком. При появлении люфта необходимо определить конкретное шарнирное соединение, поскольку замена исправной тяги не устранит износ наружного наконечника или самой рейки.
Состояние пыльника рулевой рейки также имеет значение: его повреждение позволяет воде и загрязнениям попадать в область внутреннего шарнира тяги и рейки, ускоряя коррозию и износ.
Рулевой наконечник устанавливается на резьбовую часть тяги, а положение этого соединения определяет эффективную длину рулевого привода от рейки до поворотного кулака. Изменение этой длины изменяет угол схождения соответствующего колеса.
При демонтаже можно предварительно отметить положение старого наконечника или количество оборотов резьбы, чтобы приблизительно сохранить исходную настройку. Однако такой способ не обеспечивает точного восстановления геометрии.
После установки другой тяги окончательное положение необходимо проверить измерением углов установки колёс и отрегулировать в соответствии с параметрами конкретного автомобиля.
Остаточное состояние тяги определяется не только внешним видом металлического стержня, но и состоянием внутреннего шарнира. Даже прямая деталь без выраженной коррозии может иметь износ шарнирного соединения после длительной эксплуатации.
Следы удара колесом требуют особого внимания: небольшая деформация тяги может быть визуально малозаметной, но влиять на диапазон регулировки геометрии. Также следует учитывать состояние резьбы после предыдущих демонтажей и регулировок.
Важно: рулевая тяга относится к элементам, влияющим на управление автомобилем. Б/у деталь с выраженным люфтом, деформацией или сомнительно восстановленной резьбой не должна использоваться только потому, что внешне остаётся комплектной.
Нет. Тяга соединяется с рулевой рейкой и передаёт её перемещение наружу, а наконечник устанавливается на конец тяги и шарнирно соединяет её с поворотным кулаком. В некоторых предложениях обе детали могут продаваться вместе.
Одного стука недостаточно. Похожий звук могут создавать рулевой наконечник, рейка и элементы подвески. Необходимо определить место люфта непосредственно в шарнирном соединении тяги.
После замены тяги меняется или заново устанавливается регулировочное соединение с рулевым наконечником, поэтому схождение следует проверить и при необходимости отрегулировать. Это позволяет восстановить предусмотренную геометрию управляемых колёс.
