Термомуфта вентилятора — механический узел привода вентилятора системы охлаждения двигателя, который автоматически изменяет степень передачи вращения на крыльчатку в зависимости от температуры. Деталь также называют вискомуфтой вентилятора: внутри неё используется вязкостная рабочая жидкость, позволяющая регулировать связь между приводной частью и корпусом муфты.
В корпусе термомуфты находятся ведущая и ведомая части, рабочая камера и специальная вязкостная жидкость. Между основными вращающимися элементами отсутствует обычное жёсткое постоянное соединение, поэтому скорость крыльчатки может отличаться от скорости приводного вала.

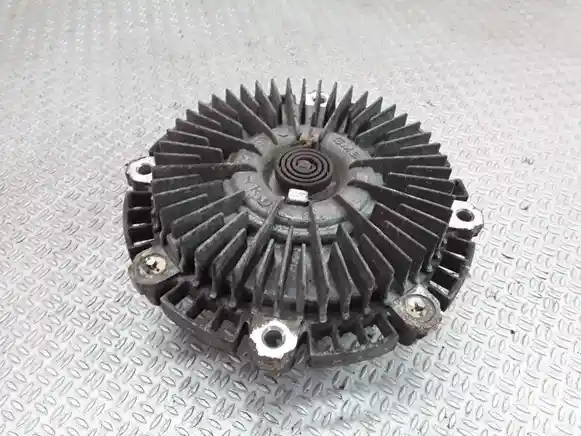

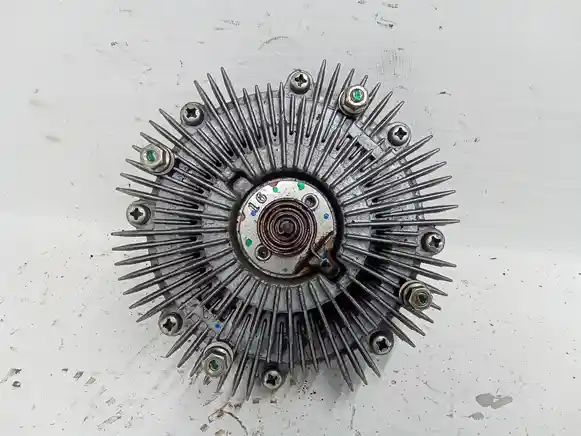

На термоуправляемых муфтах с передней стороны обычно расположен чувствительный элемент — биметаллическая спираль или пластина. При изменении температуры воздуха за радиатором она воздействует на внутренний клапан, изменяя количество рабочей жидкости в рабочей камере и тем самым степень передачи крутящего момента.
Термомуфта позволяет вентилятору создавать интенсивный воздушный поток тогда, когда системе охлаждения действительно требуется дополнительный обдув. При меньшей тепловой нагрузке степень связи уменьшается, благодаря чему вентилятор не должен постоянно вращаться с максимальной эффективностью привода.
Во время работы двигателя приводная часть муфты вращается постоянно. Когда интенсивный обдув не требуется, внутри рабочей камеры передаётся ограниченный крутящий момент, поэтому крыльчатка не связана с приводом так жёстко, как при прямом механическом соединении.
Когда проходящий через радиатор воздух нагревает чувствительный элемент до предусмотренного диапазона, внутренний механизм изменяет распределение вязкостной жидкости. Связь между ведущей и ведомой частями усиливается, обороты вентилятора возрастают и через радиатор начинает проходить больше воздуха.
Осмотрите корпус по всей окружности. Выраженные маслянистые следы около соединений корпуса или центральной части могут указывать на потерю рабочей жидкости. Также нежелательны трещины, механические повреждения и следы сильного удара.
Проверьте посадочные поверхности, резьбу и крепления крыльчатки. Вал и подшипниковая часть не должны иметь выраженного бокового люфта. Биметаллический элемент на передней стороне, если он предусмотрен конструкцией, должен быть установлен правильно и не иметь очевидного механического повреждения.
Если муфта недостаточно передаёт вращение при высокой температуре, вентилятор может не создавать требуемый воздушный поток. В результате температура двигателя чаще повышается при небольшой скорости автомобиля, длительной работе на месте или высокой нагрузке.
Обратная неисправность — чрезмерно сильная постоянная связь. В таком случае вентилятор может продолжительно работать с высокой интенсивностью даже тогда, когда дополнительный обдув не требуется. Это сопровождается выраженным шумом воздушного потока и увеличенной нагрузкой на привод.
1. Осмотрите муфту на холодном двигателе. Проверьте корпус на утечки рабочей жидкости, состояние креплений и наличие люфта. Осмотр выполняйте при полностью остановленном двигателе.
2. После отключения двигателя оцените вращение. При ручном проворачивании не должно быть выраженного механического заедания или грубого подшипникового шума. При этом свободное вращение само по себе не является достаточным тестом исправности вязкостного механизма.
3. Наблюдайте за поведением вентилятора при прогреве. При увеличении тепловой нагрузки исправная термомуфта должна изменять степень передачи вращения. Характер работы оценивают с учётом температуры двигателя и условий, при которых конкретная система должна усиливать обдув.
4. Сравните охлаждение на скорости и на месте. Если температура повышается преимущественно при отсутствии встречного потока, необходимо проверить эффективность вентилятора, но одновременно исключить загрязнение радиатора и другие неисправности системы охлаждения.
5. При постоянном сильном шуме вентилятора проверьте, уменьшается ли интенсивность его работы после изменения температурного режима. Постоянно заблокированная муфта может передавать чрезмерно большой момент независимо от потребности в охлаждении.
Важно: никогда не пытайтесь останавливать или удерживать вращающуюся крыльчатку рукой, инструментом или посторонним предметом. Проверки около вентилятора выполняйте только безопасными методами, не приближаясь к вращающимся деталям работающего двигателя.
Замена требуется при подтверждённой потере рабочей жидкости, значительном люфте подшипниковой части, механическом повреждении корпуса или неспособности муфты передавать необходимое вращение вентилятору после прогрева.
Замена также оправдана, если муфта остаётся чрезмерно жёстко связанной с приводом и вентилятор постоянно работает с высокой интенсивностью. Перед заменой необходимо убедиться, что необычное поведение не соответствует нормальному режиму конкретной системы охлаждения.

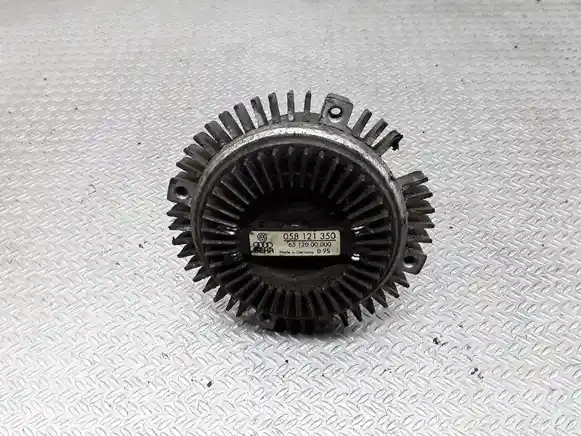

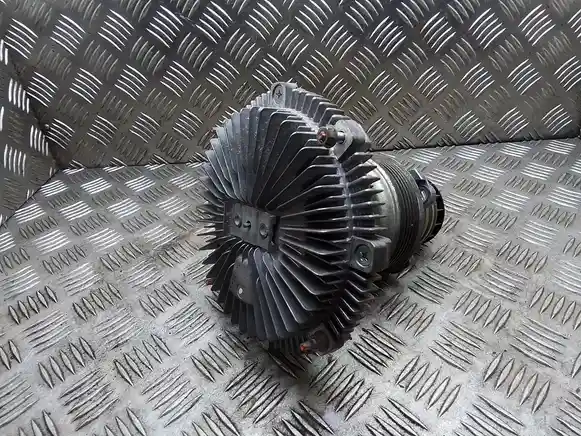

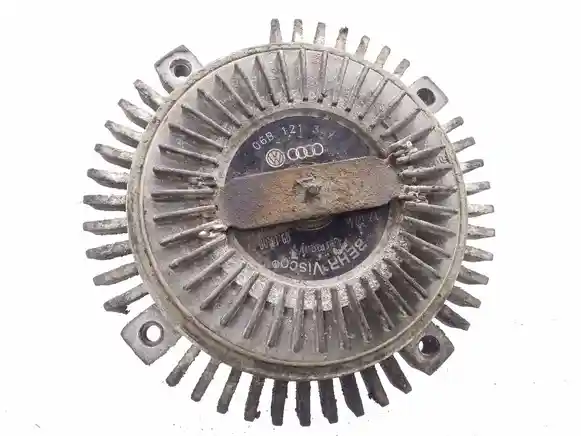

Основной товар — б/у термомуфта вентилятора. Крыльчатка, шкив, крепёж и другие элементы привода могут продаваться отдельно либо оставаться на конкретной детали после демонтажа, поэтому фактическую комплектацию следует проверять по фотографиям и описанию позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните способ соединения муфты с приводом двигателя: диаметр и тип резьбы либо конструкцию крепёжного фланца. Для резьбовых вариантов важно учитывать направление резьбы, которое может отличаться от обычного.
Со стороны крыльчатки проверьте количество крепёжных точек, их расположение и посадочный диаметр. Также сравните общую высоту муфты, поскольку неправильный вылет способен изменить положение вентилятора относительно диффузора и радиатора.
Значение имеют также направление вращения и характеристики самой муфты. Деталь, которая физически устанавливается на привод, не обязательно правильно регулирует скорость вентилятора при температурном режиме другого двигателя.
Закажите подходящую термомуфту вентилятора на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Термомуфта работает вместе с механической крыльчаткой, диффузором и радиатором охлаждения. Если двигатель перегревается на небольшой скорости, необходимо учитывать также состояние радиатора, термостата, насоса охлаждения и циркуляцию охлаждающей жидкости, поскольку недостаточный обдув является только одной из возможных причин.
На многих термоуправляемых вискомуфтах чувствительный элемент расположен непосредственно на передней части корпуса. Он реагирует на температуру воздуха, прошедшего через радиаторный пакет, а не получает данные от электронного датчика температуры охлаждающей жидкости.
Когда радиатор активно отдаёт большое количество тепла, проходящий через него воздух становится горячее. Этот нагретый поток воздействует на чувствительный элемент муфты и способствует увеличению передачи крутящего момента на крыльчатку.
Поэтому эффективность работы такой системы зависит и от правильного воздушного потока через радиатор. Отсутствующие дефлекторы, сильно загрязнённая сердцевина или неправильное положение вентилятора относительно диффузора способны влиять на условия, в которых работает термочувствительная муфта.
У б/у муфты важно оценивать не только наружную герметичность, но и состояние подшипниковой части. Выраженный люфт, шероховатое вращение или механический шум могут свидетельствовать об износе, даже если корпус остаётся сухим.
Отсутствие следов утечки также не гарантирует сохранение первоначальных характеристик вязкостного механизма. После длительной эксплуатации муфта может хуже изменять степень передачи момента при нагреве, хотя внешне практически не отличается от исправной.
Важно: полноценное состояние термомуфты определяется её поведением при разных температурных режимах. Поэтому только внешний осмотр снятой б/у детали не позволяет полностью оценить эффективность её термоуправления.
В автомобильной практике эти названия часто относятся к одному типу узла. Термин «вискомуфта» подчёркивает использование вязкостной жидкости, а «термомуфта» — зависимость степени включения вентилятора от температурных условий.
Не обязательно. Вязкостная муфта передаёт крутящий момент с определённым проскальзыванием, поэтому скорость вентилятора обычно не обязана точно совпадать со скоростью приводной части даже при усиленном включении.
Такая переделка требует расчёта производительности, электрической нагрузки, управления и условий включения. Это не является прямой заменой штатной детали, поэтому для стандартного ремонта предпочтительно сохранять предусмотренную производителем систему охлаждения.
