Ступица колеса — деталь ходовой части, на которой закрепляется колесо и которая обеспечивает его вращение относительно элементов подвески. Ступица работает совместно с колесным подшипником, а на ведущей оси также соединяется с приводным валом и передаёт крутящий момент на колесо.
Ступица представляет собой металлическую деталь с фланцем для крепления колеса и тормозного диска или барабана. Центральная часть взаимодействует с колесным подшипником, благодаря которому ступица может свободно вращаться при сохранении точного положения колеса относительно подвески.
Конструкция зависит от автомобиля. Классическая ступица может запрессовываться во внутреннюю обойму отдельного подшипника, а современный ступичный модуль часто объединяет ступицу и подшипник в одном неразборном узле. В некоторых модулях дополнительно интегрировано магнитное кольцо или другое оборудование системы ABS.
Ступица является центральным элементом крепления колеса. Она обеспечивает соосность вращения, служит монтажной поверхностью для колеса и тормозного механизма, а на ведущей оси принимает крутящий момент от привода через шлицевое соединение.
Колесо и тормозной диск или барабан закрепляются на фланце ступицы. Сама ступица вращается относительно поворотного кулака или другого неподвижного элемента подвески благодаря колесному подшипнику.
На ведущем колесе приводной вал соединяется со ступицей через шлицы. При движении крутящий момент от трансмиссии передаётся через привод на ступицу и далее на колесо. На неведущей оси ступица вращается свободно без передачи тягового момента от приводного вала.
Осмотрите фланец на трещины, механические повреждения и выраженную коррозию. Поверхность прилегания тормозного диска и колеса не должна иметь серьёзных повреждений, способных препятствовать их правильной установке.
Проверьте резьбу колесных отверстий или состояние шпилек. У ступицы ведущего колеса внимательно осмотрите внутренние шлицы на износ, повреждение и следы проворачивания. Если подшипник входит в состав продаваемого узла, его состояние следует оценивать отдельно.
Повреждение самой ступицы может проявляться биением колеса или тормозного диска, проблемами с креплением колеса, повреждением шлицевого соединения либо невозможностью правильно установить подшипник. После сильного удара возможна деформация фланца.
Гул, усиливающийся с ростом скорости, и люфт колеса значительно чаще связаны с колесным подшипником. Если подшипник интегрирован в ступичный модуль и отдельно не обслуживается, неисправность подшипника становится причиной замены всего узла.
1. Проверьте колесо на люфт. При безопасно поднятом автомобиле оцените свободное перемещение колеса и определите, связано ли оно со ступичным узлом или другими шарнирами подвески.
2. Проверьте вращение. Шум, шероховатость и заедание при вращении чаще указывают на состояние подшипника, а не металлической части ступицы.
3. Осмотрите фланец. При подозрении на биение проверьте поверхность крепления тормозного диска и отсутствие загрязнений, коррозионных наростов и механических повреждений.
4. Проверьте шлицы ведущей ступицы. При появлении люфта или щелчков в соединении приводного вала необходимо исключить повреждение шлицев обеих деталей.
5. Проверьте систему ABS. Если после ремонта ступичного узла появилась ошибка ABS, необходимо проверить датчик скорости колеса, его зазор, проводку и предусмотренное для конкретной конструкции импульсное или магнитное кольцо.
Важно: автомобиль необходимо надёжно установить перед проверкой поднятого колеса. При запрессовке ступицы и подшипника усилие следует прикладывать через предусмотренные обоймы, чтобы не повредить новый подшипник.
Замена требуется при деформации фланца, трещинах, критическом повреждении колесных креплений или шлицев приводного вала, а также при износе посадочных поверхностей, не позволяющем правильно собрать ступичный узел.
Если ступица конструктивно объединена с неразборным колесным подшипником, неисправность подшипника обычно означает замену ступичного узла в сборе. При раздельной конструкции исправную ступицу не требуется менять автоматически вместе с подшипником.

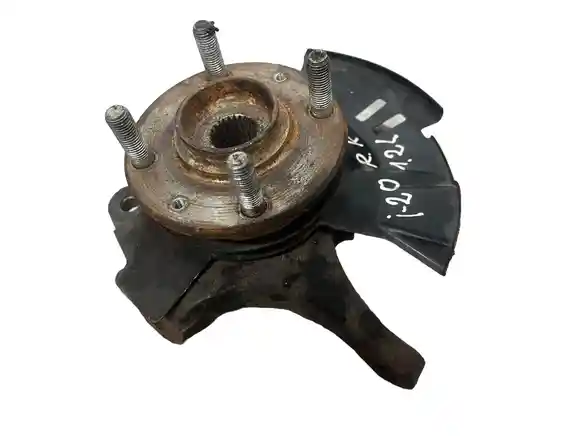

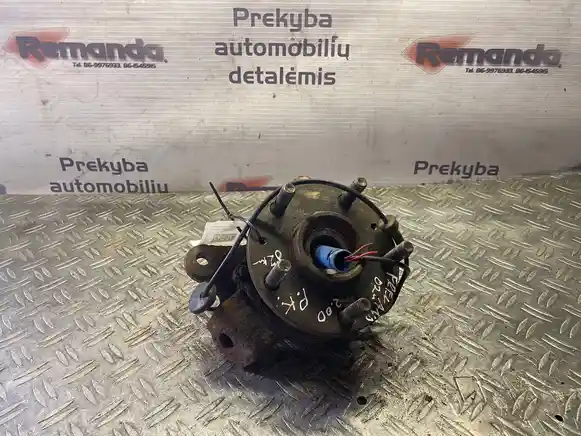

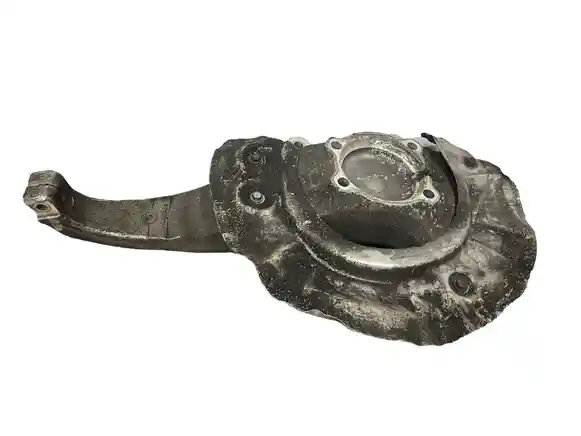

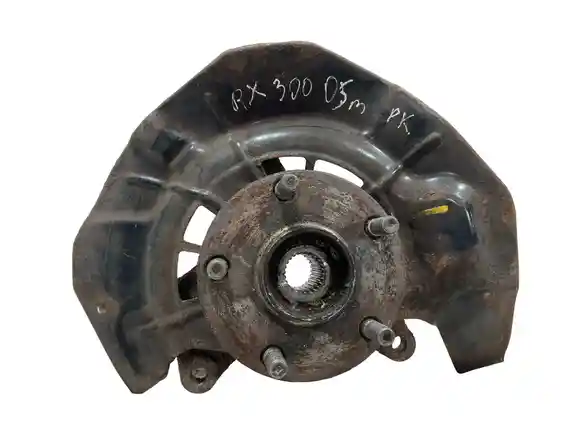

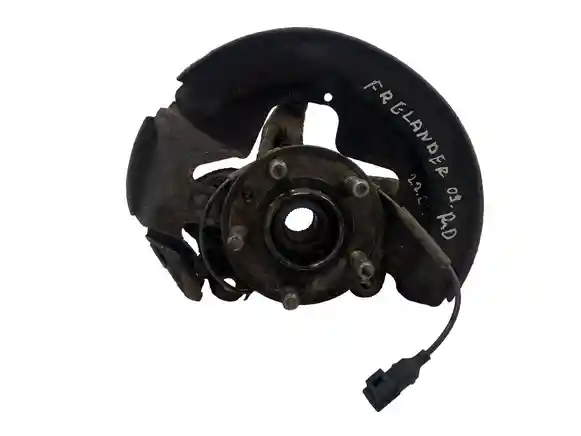

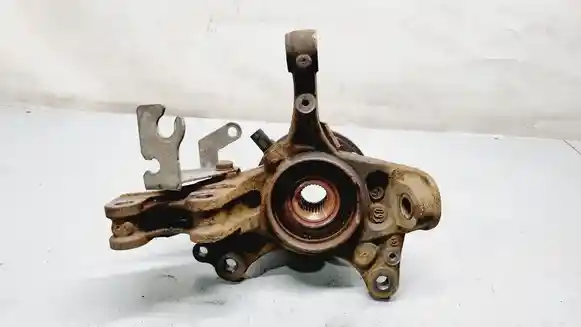

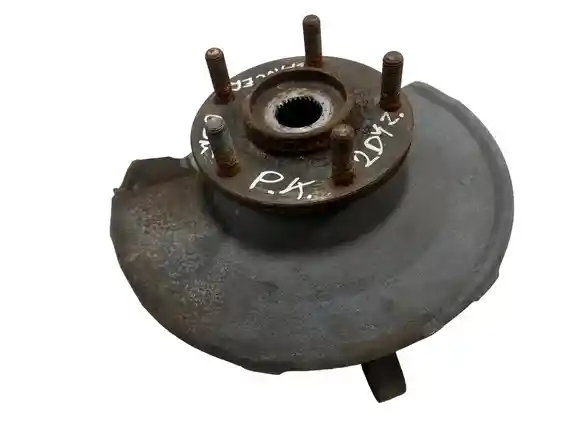

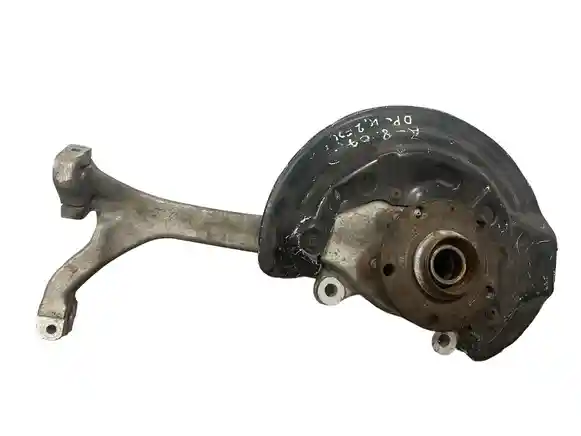

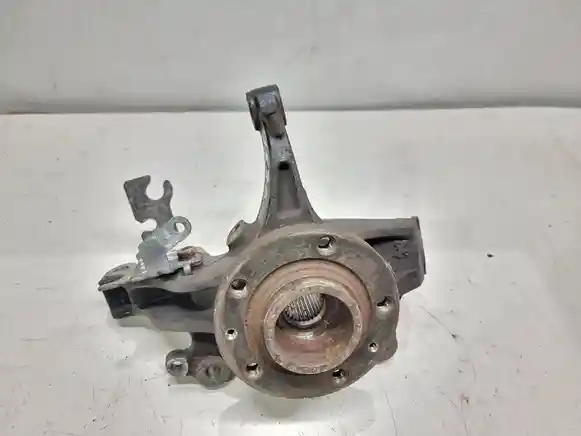

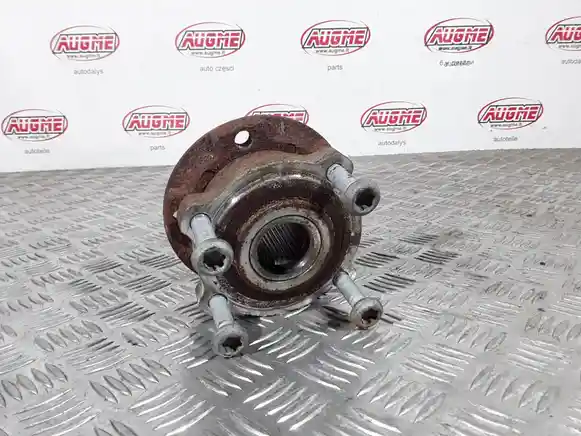

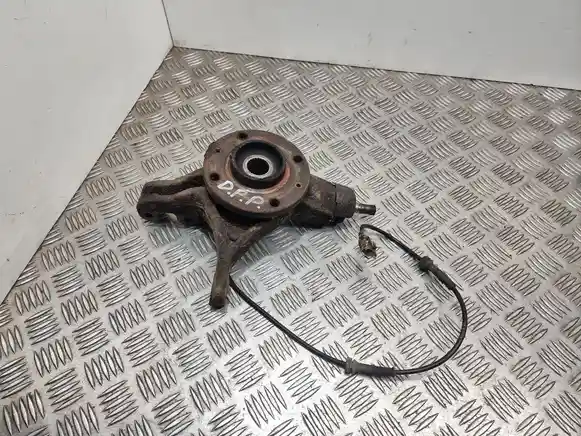

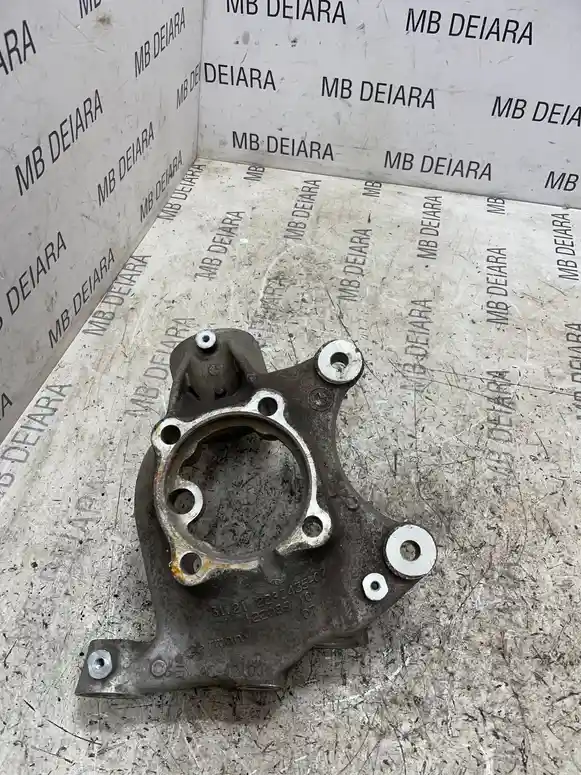

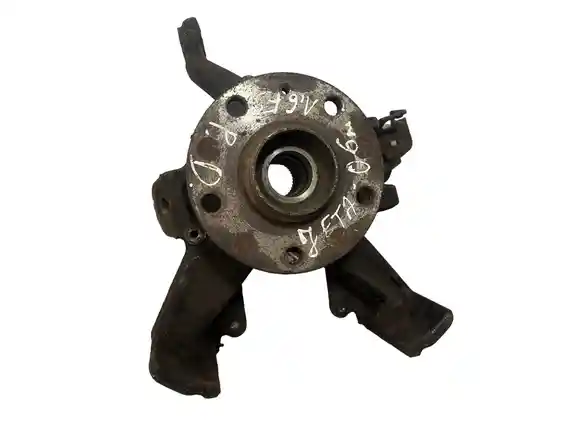

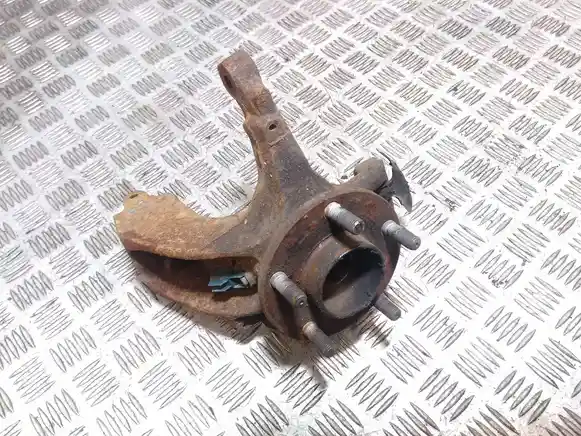

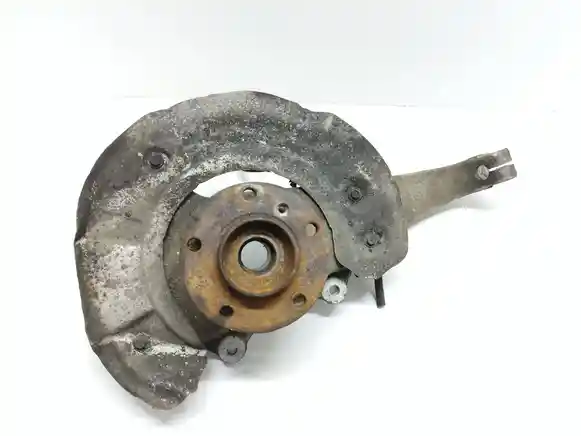

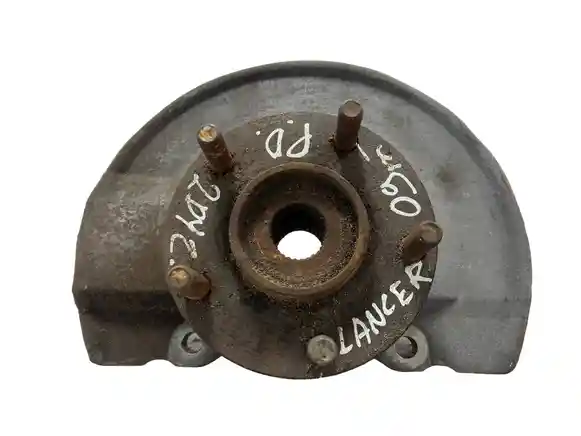

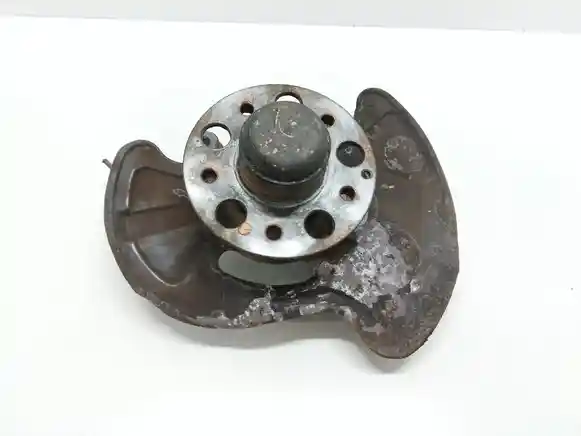

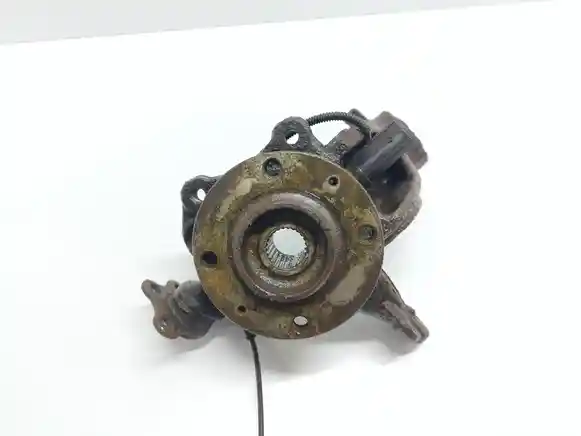

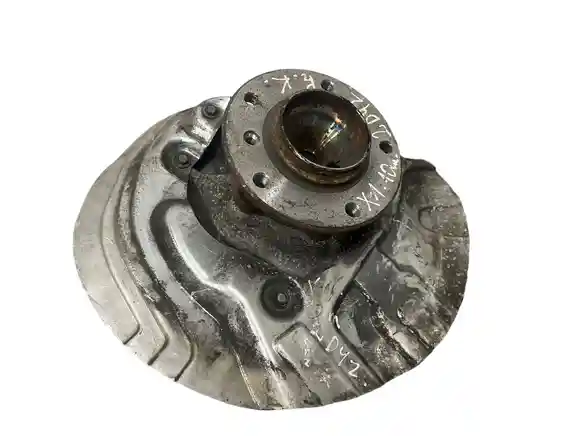

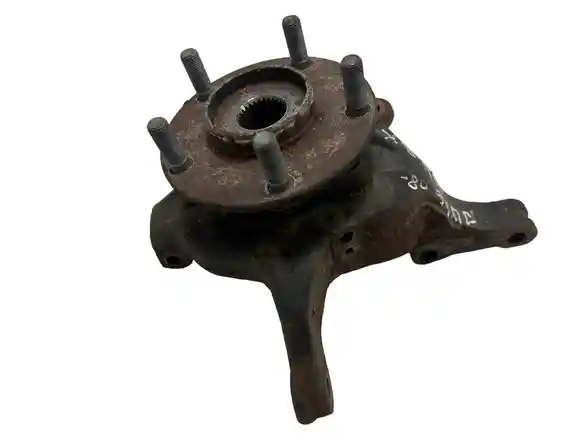

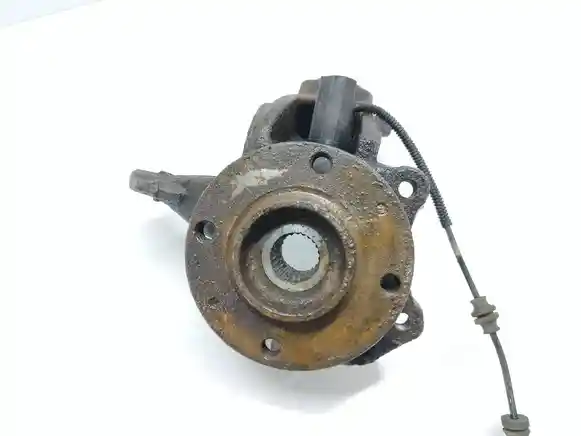

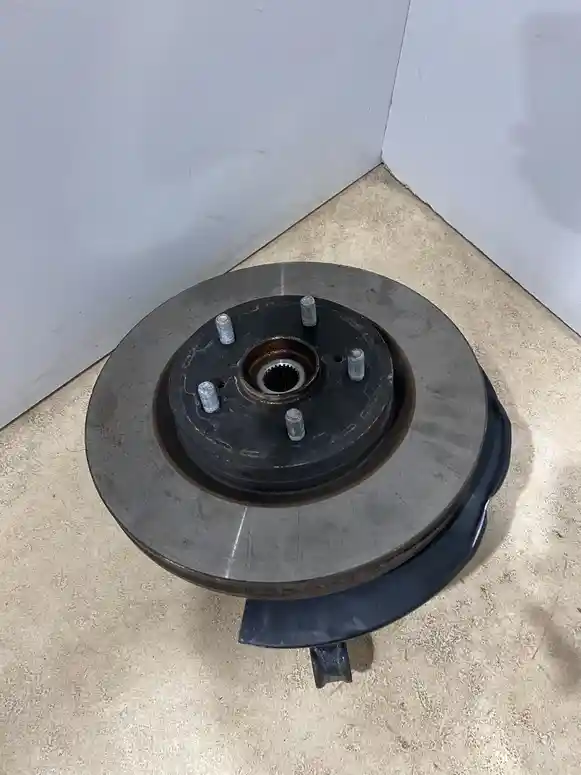

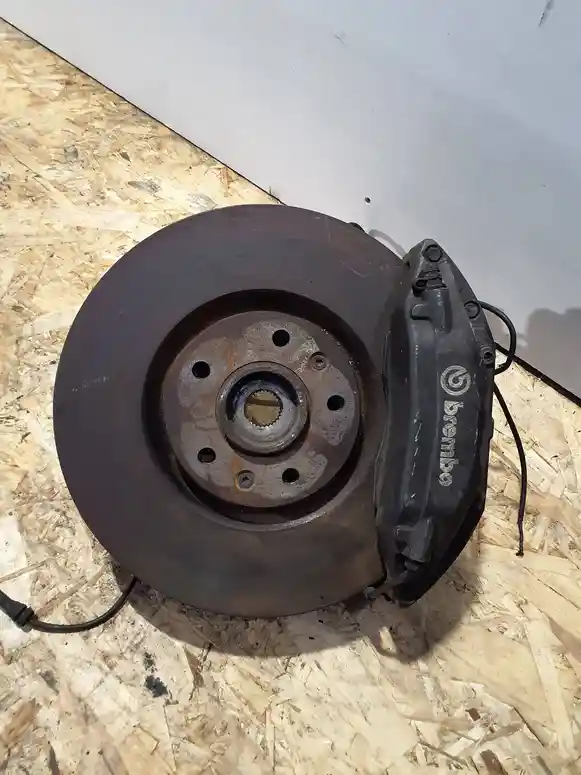

Товар может представлять собой отдельную ступицу либо ступичный узел с установленным подшипником. На конкретной детали также могут оставаться колесные шпильки, крепёж, элементы ABS или другие компоненты, снятые вместе со ступицей.
Наличие подшипника и дополнительных элементов зависит от конкретного предложения и определяется по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Уточните переднюю или заднюю ось и сторону установки, если она различается конструктивно. Сравните количество колесных отверстий или шпилек, их расположение, центральные размеры и тип ступичного узла.
Для ведущей оси необходимо учитывать исполнение соединения с приводным валом. Для ступиц с интегрированным оборудованием ABS следует сопоставить конструкцию датчика или магнитного кольца с системой автомобиля.
Другие варианты могут быть связаны с размером тормозной системы, нагрузкой на ось, исполнением ABS и изменениями после рестайлинга. Поэтому одинаковое количество колесных болтов или шпилек само по себе не подтверждает совместимость ступицы.
Закажите подходящую ступицу колеса на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Ступица работает совместно с колесным подшипником и элементом подвески, в котором установлен ступичный узел. На управляемой оси это обычно поворотный кулак, а на ведущем колесе к ступице дополнительно подключается приводной вал.
Тормозной диск или барабан также устанавливается относительно ступицы, поэтому загрязнение или деформация её привалочной поверхности может отражаться на работе тормозного механизма. При ошибках ABS необходимо отдельно проверять датчик скорости колеса и считываемый им элемент.
Тормозной диск устанавливается на точно обработанную поверхность фланца ступицы. Если между поверхностями остаётся коррозия или загрязнение, диск может занять положение с небольшим перекосом относительно оси вращения.
Деформация самого фланца после удара также способна вызвать боковое биение установленного тормозного диска. При торможении это может восприниматься как проблема нового диска, хотя фактическая причина находится в ступичном узле.
Поэтому при повторяющемся биении после замены тормозных дисков полезно проверять не только сами диски, но и чистоту, состояние и биение поверхности ступицы.
Остаточное состояние металлической ступицы зависит от нагрузок, истории эксплуатации и предыдущего ремонта. Сильные удары колесом, неправильная затяжка крепежа и эксплуатация с разрушенным подшипником могут повредить поверхности, которые визуально выглядят относительно исправными.
У ступиц, ранее подвергавшихся запрессовке, важно учитывать состояние посадочной зоны подшипника. На ведущих колёсах дополнительной нагрузке подвергаются шлицы, особенно если соединение с приводным валом длительное время работало с ослабленным креплением.
Важно: если б/у ступица продаётся вместе с подшипником, хороший внешний вид фланца не подтверждает состояние подшипника. Эти элементы следует оценивать как отдельные функциональные части одного узла.
Нет. Ступица является вращающейся деталью, на которой крепится колесо, а подшипник обеспечивает её вращение относительно подвески. Однако в современных автомобилях обе детали часто объединены в единый неразборный ступичный модуль.
Это зависит от конструкции, но запрессованные колесные подшипники нередко получают нагрузку или повреждение при демонтаже. Возможность повторного использования определяется типом подшипника и предусмотренной производителем процедурой ремонта.
Для самой ступицы обязательная парная замена обычно не требуется. Если неисправность обнаружена только с одной стороны, решение по противоположному узлу принимают по его фактическому состоянию и конструкции автомобиля.
