Средний карданный вал — промежуточная секция многосоставной карданной передачи, которая передаёт крутящий момент между соседними секциями кардана или агрегатами трансмиссии. Такая конструкция применяется на автомобилях, где из-за длины, компоновки или геометрии привода использовать один цельный карданный вал нецелесообразно.
Средний кардан представляет собой отдельную вращающуюся секцию составной карданной передачи. Обычно это металлический трубчатый вал с предусмотренными конструкцией вилками, фланцами, шлицевыми или шарнирными соединениями. На одной из промежуточных секций также может располагаться посадочное место подвесного подшипника.
В зависимости от автомобиля карданная передача может состоять из двух или нескольких секций. Поэтому понятие «средний карданный вал» обозначает положение конкретной секции в общей передаче, а не универсальную деталь одинаковой конструкции для всех автомобилей.
Средний карданный вал передаёт вращение через центральную часть многосекционной карданной передачи и одновременно работает совместно с шарнирами и промежуточными опорами. Его геометрия должна обеспечивать правильное взаимное положение соседних секций и предусмотренные рабочие углы шарниров.
Крутящий момент последовательно проходит через секции карданного вала от трансмиссии к ведущему мосту или редуктору. Средняя секция является частью этой механической цепи и вращается вместе с остальными элементами карданной передачи.
Разделение длинного кардана на несколько секций позволяет использовать промежуточные опоры и организовать траекторию вала с учётом кузова, рамы, выхлопной системы и расположения агрегатов. Шарнирные соединения между секциями компенсируют предусмотренные изменения угла, а подвижные шлицевые соединения — изменения рабочей длины там, где это предусмотрено конструкцией.
Осмотрите трубу по всей длине на вмятины, изгибы, трещины, глубокую коррозию и следы ударов. Особого внимания требуют сварные зоны и места крепления балансировочных грузиков — отсутствие или повреждение заводского балансировочного элемента может повлиять на работу вала.
Проверьте вилки, фланцы и шлицы на деформацию и выраженную выработку. Если вместе с секцией установлены шарнир, подвесной подшипник или подвижное соединение, оцените отсутствие чрезмерного люфта, заклинивания и механических повреждений этих элементов.
Нарушение геометрии или балансировки средней секции может проявляться вибрацией, которая возникает или усиливается в определённом диапазоне скорости автомобиля. С ростом скорости вращения даже небольшое биение кардана становится заметнее.
Изношенные соединения могут сопровождаться стуком при начале движения, переключении передач или резком изменении нагрузки. Гул, дребезг и удары в центральной части автомобиля также возможны при неисправности подвесного подшипника или шарниров, поэтому источник симптома необходимо определять диагностикой.
1. Определите характер вибрации. Если она зависит преимущественно от скорости автомобиля, а не только от оборотов двигателя, следует проверить вращающиеся элементы трансмиссии, включая кардан.
2. Осмотрите среднюю секцию. Проверьте трубу на вмятины, изгибы, следы контакта с кузовом или защитой и отсутствие балансировочных грузиков.
3. Проверьте соединения секций. Люфт в шарнире или шлицевом соединении способен создавать удар даже при исправной трубе карданного вала.
4. Оцените промежуточную опору. Если средняя секция работает с подвесным подшипником, проверьте положение опоры и состояние её резиновой части. Просевшая опора изменяет положение кардана.
5. Проверьте карданную передачу целиком. Вибрация одной секции может быть следствием повреждения соседней части, неправильной сборки составного кардана или неисправности соединённого агрегата.
Важно: нельзя проверять вращающийся кардан руками или инструментом при работающем двигателе. Для осмотра снизу автомобиль должен быть надёжно установлен на предназначенные для этого опоры.
Замена средней секции требуется при подтверждённом изгибе или другой серьёзной деформации трубы, трещинах, повреждении фланцев, вилок или шлицев, если безопасно восстановить эти элементы невозможно. Причиной замены также может стать неисправность интегрированного неразборного шарнира.
Если повреждён отдельный обслуживаемый шарнир или подвесной подшипник, замена всей секции требуется не всегда. Возможность ремонта определяется конструкцией кардана и состоянием остальных элементов.

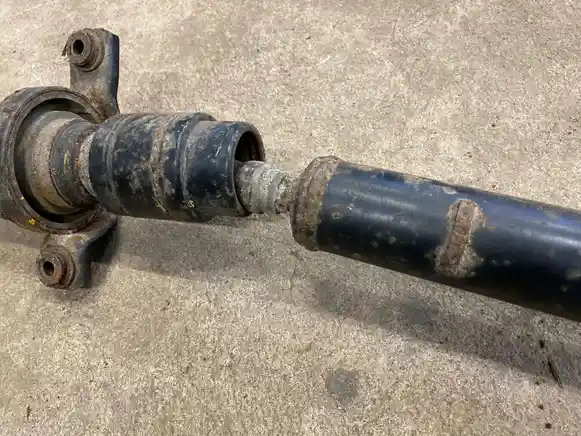

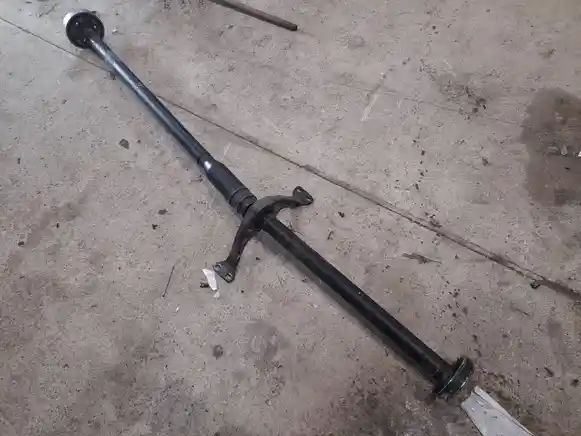

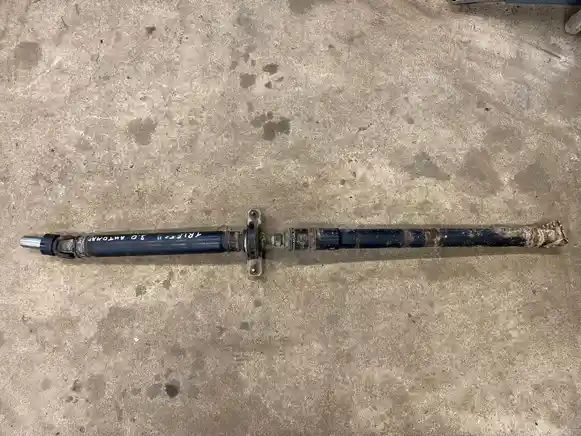

Основной товар — средняя секция карданного вала в фактической сборке конкретного предложения. На ней могут оставаться предусмотренные конструкцией вилки, фланцы, шарниры, шлицевые элементы или детали крепления промежуточной опоры.
Другие секции кардана, подвесной подшипник и крепёж не являются обязательной частью предложения, если они отдельно не показаны или не указаны в описании. Фактическую комплектацию необходимо проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните общую конструкцию средней секции и оба её соединительных конца. В зависимости от исполнения необходимо сверить фланцы, количество и расположение крепёжных отверстий, шлицевое соединение, вилки или другие предусмотренные элементы.
Отдельно сравните длину секции и положение места установки подвесной опоры, если оно предусмотрено. Средний кардан должен правильно соединяться с соседними секциями без чрезмерного растяжения или сжатия подвижных соединений.
Производитель также может изменять конструкцию карданной передачи в течение выпуска модели. В результате отдельные секции от разных версий автомобиля могут выглядеть похоже, но отличаться длиной, соединениями или положением промежуточной опоры.
Закажите подходящий средний карданный вал на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Средняя секция работает совместно с передней и задней частями карданной передачи, поэтому состояние соседних секций непосредственно влияет на работу всего вращающегося узла. Люфт шарнира или нарушение геометрии одной части может восприниматься как неисправность другой.
При диагностике вибрации отдельно проверяют подвесной подшипник, крестовины или ШРУСы, шлицевые соединения и состояние креплений. Если кардан ранее разбирался, важно также учитывать правильность взаимного положения его секций.
Составной карданный вал балансируется как вращающаяся система, а положение отдельных секций и вилок может быть задано конструкцией. При разборке шлицевого соединения секцию нельзя произвольно устанавливать в любое положение, если производителем предусмотрена определённая ориентация.
Неправильная фазировка вилок способна изменить кинематику карданных шарниров. Колебания угловой скорости, которые при правильной сборке частично компенсируют друг друга, начинают складываться и могут вызывать вибрацию даже при отсутствии заметного люфта.
Поэтому перед разъединением составного кардана обычно сохраняют монтажные метки, а при установке б/у средней секции проверяют предусмотренное положение соединяемых частей. Если исходная ориентация неизвестна или вал ремонтировался, может потребоваться профессиональная проверка карданной передачи и балансировки.
Остаточное состояние средней секции определяется не только внешним видом трубы. Важно учитывать состояние соединительных элементов, следы предыдущего ремонта и сохранность заводской геометрии вращающегося узла.
Нештатные сварные швы, следы выправления трубы или отсутствующие балансировочные грузики могут указывать на предыдущий ремонт. Даже если такой вал визуально выглядит ровным, его поведение на рабочих оборотах без проверки определить сложно.
Важно: балансировка карданного вала относится к динамическим характеристикам и не подтверждается только визуальным осмотром. После серьёзного ремонта, сварки или изменения взаимного положения секций может потребоваться проверка на специализированном оборудовании.
Так обычно называют промежуточную секцию многосоставной карданной передачи. Она располагается между другими секциями кардана и передаёт через них крутящий момент дальше по трансмиссии.
Да, если конструкция карданной передачи допускает раздельную замену секций и найдена совместимая деталь. При установке необходимо соблюдать предусмотренное взаимное положение элементов и учитывать требования к балансировке.
Причиной может стать неправильное взаимное положение секций, нарушение фазировки шарниров или изменение балансировки. Поэтому перед разборкой составного кардана важно сохранять заводские или нанесённые монтажные метки.
