Спидометр — штатный прибор автомобиля, предназначенный для отображения текущей скорости движения. В зависимости от конструкции это может быть отдельный стрелочный или цифровой прибор, модуль со шкалой и электронной платой либо элемент, конструктивно объединённый с другими приборами.

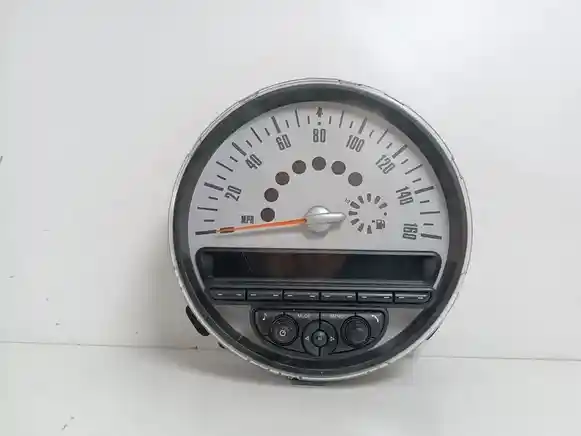

Спидометр показывает водителю скорость автомобиля в км/ч, а на некоторых исполнениях шкала дополнительно или преимущественно размечена в mph. Классический прибор использует стрелку и шкалу, тогда как цифровой выводит числовое значение на электронный дисплей.
На более старых автомобилях спидометр может иметь механический привод от коробки передач. Электронные приборы получают сигнал от датчика скорости, блока ABS/ESP, блока управления трансмиссией или другого электронного модуля. В некоторых автомобилях отдельного съёмного спидометра нет — его функция является частью комбинации приборов.
Спидометр позволяет водителю контролировать скорость движения автомобиля. Для корректной работы прибора необходимо соответствие его измерительной или электронной части источнику сигнала скорости, предусмотренному конкретной версией автомобиля.
В электронных системах скорость автомобиля определяется по импульсам отдельного датчика скорости либо рассчитывается на основании сигналов других компонентов. На многих современных автомобилях данные о скорости формируются с использованием информации от датчиков вращения колёс системы ABS и передаются приборной электронике по цифровой сети.
На более старых конструкциях встречается механический привод: вращение от коробки передач передаётся к спидометру через гибкий трос. Поэтому диагностика и принцип работы спидометра существенно зависят от поколения автомобиля.
Осмотрите корпус, прозрачное стекло, шкалу и стрелку на механические повреждения. Стрелка не должна быть погнутой или иметь очевидно неправильное исходное положение, а шкала — следы повреждения или неаккуратного вмешательства.
У электронного исполнения проверьте разъёмы, контакты и крепления. При возможности проверки во включённом состоянии оцените подсветку, работу цифровых элементов и плавность перемещения стрелки. Для механического спидометра дополнительно важно состояние входного соединения привода.
Спидометр может полностью перестать показывать скорость, периодически падать на ноль, показывать нестабильное значение, заметно завышать или занижать скорость либо иметь рывки стрелки. У электронных приборов также возможны неисправности подсветки или цифровой индикации.
Однако отсутствие показаний не подтверждает неисправность самого спидометра. Причиной могут быть датчик скорости, датчики ABS, проводка, механический трос, электронный блок или нарушение передачи данных между модулями автомобиля.
1. Проверьте, доступны ли данные скорости другим системам. На электронном автомобиле с помощью диагностического оборудования можно сравнить скорость, которую видит ABS, двигатель, трансмиссия или комбинация приборов.
2. Проверьте источник сигнала. Если электронные блоки также не определяют скорость, необходимо диагностировать датчики вращения колёс, отдельный датчик скорости или соответствующие сигнальные цепи.
3. Проверьте питание и связь прибора. Если другие системы правильно определяют скорость, а спидометр её не отображает, проверяют питание, массу, разъёмы и передачу данных к прибору.
4. Для механической системы проверьте привод. Необходимо убедиться в исправности троса, его наконечников и привода со стороны коробки передач. Повреждённый трос способен полностью остановить исправный спидометр.
5. Сопоставьте показания с другими признаками. Если одновременно появляются ошибки ABS/ESP и пропадает скорость, сначала следует диагностировать общую причину, а не заменять прибор.
Важно: проверку скорости в движении следует выполнять безопасно и без отвлечения водителя. Не подавайте напряжение на неизвестные контакты электронного спидометра и не замыкайте сигнальные линии для имитации скорости.
Замена оправдана при подтверждённой неисправности внутреннего стрелочного механизма или электронной платы, повреждении шкалы или дисплея, неправильной обработке исправного входного сигнала либо механическом повреждении корпуса, которое препятствует нормальной установке детали.
Если отсутствие скорости вызвано датчиком, тросом, проводкой или сетевым обменом, установка другого спидометра проблему не устранит. Сначала необходимо убедиться, что требуемый сигнал действительно поступает к прибору.
Основной товар — спидометр в фактической комплектации конкретного предложения. Вместе с ним может присутствовать корпус, стекло, шкала, электронная плата или непосредственно закреплённая рамка, если эти элементы относятся к продаваемому узлу и показаны на фотографиях.
Датчик скорости, трос привода, датчики ABS, проводка и другие элементы автомобиля не входят в комплект автоматически, если отдельно не указано иное.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните заводскую маркировку, диапазон и единицы измерения шкалы, форму корпуса, расположение креплений и конструкцию разъёмов. Для механического исполнения необходимо учитывать соединение привода, а для электронного — аппаратную версию прибора.
Если спидометр является частью более крупного приборного модуля, уточните фактический состав предлагаемой детали. Отдельная шкала, внутренний измерительный механизм и комбинация приборов в сборе — это разные варианты товара.
На электронных автомобилях значение имеет и конфигурация системы, формирующей скорость. После замены некоторых приборных модулей может потребоваться программирование или кодирование, чтобы прибор корректно взаимодействовал с электроникой автомобиля.
Закажите подходящий спидометр на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
В зависимости от конструкции спидометр может быть связан с датчиком скорости, датчиками ABS, блоком ABS/ESP, коробкой передач, электронными блоками и комбинацией приборов. В механических системах отдельным важным элементом является трос привода спидометра.
При диагностике необходимо определить, где именно теряется информация о скорости. Если электронный блок уже не получает правильное значение, неисправность находится до спидометра. Если другие системы видят корректную скорость, но прибор её не отображает, проверяют цепи и сам спидометр.
Система определяет скорость по частоте вращения определённого элемента трансмиссии или колёс и переводит это значение в скорость движения с учётом предусмотренной производителем конфигурации автомобиля.
Если фактическая окружность качения шин заметно отличается от предусмотренной, за один оборот колеса автомобиль проходит другое расстояние. В результате реальная скорость может отличаться от значения, рассчитанного электронной системой.
Поэтому отклонение показаний после установки шин или колёс нестандартного размера не обязательно означает неисправность спидометра. При диагностике следует учитывать фактический размер шин и предусмотренную для автомобиля конфигурацию.
У стрелочного прибора остаточное состояние зависит от механизма привода стрелки, внутренних соединений и условий эксплуатации. Возрастные электронные спидометры могут иметь дефекты пайки, износ подсветки или нестабильную работу отдельных компонентов платы.
Следы вскрытия корпуса, пайки, замены шкалы или вмешательства в стрелочный механизм необходимо учитывать при оценке детали. После неквалифицированной разборки исходное положение стрелки может быть нарушено даже при исправной электронике.
Важно: внешний вид шкалы не подтверждает точность показаний. Наиболее информативна проверка работы прибора с корректным входным сигналом и сопоставление отображаемой скорости с диагностическими данными.

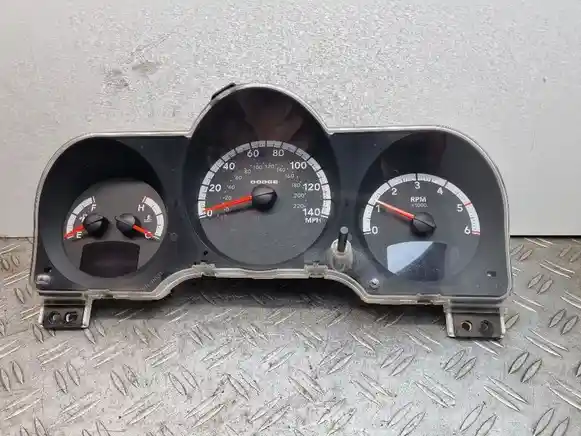

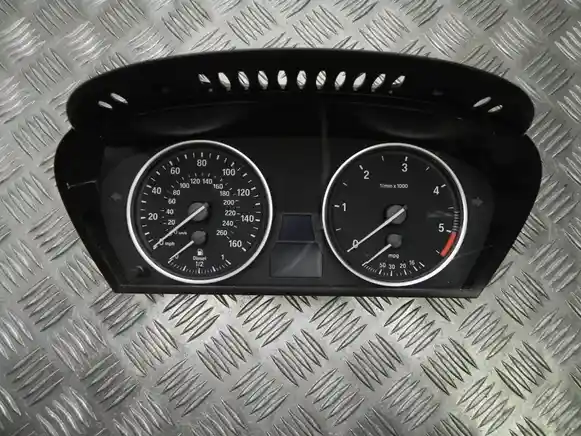

Не всегда. Спидометр является прибором отображения скорости, тогда как комбинация приборов может объединять спидометр, тахометр, указатели, контрольные лампы и дисплеи. На некоторых автомобилях спидометр отдельно от комбинации конструктивно не заменяется.
Причиной может быть сам спидометр, но также источник сигнала скорости, датчик, проводка или отдельная цепь передачи данных. На старых автомобилях следует дополнительно проверить механический трос и его привод.
Отклонение может быть связано с неподходящим исполнением прибора, неправильным входным сигналом, нестандартным размером колёс или конфигурацией электронной системы. Поэтому перед заменой желательно сравнить показание с диагностическими данными.
