Соленоид турбины — электромагнитный управляющий клапан системы наддува, который по команде блока управления двигателем регулирует вакуум или давление, поступающее к актуатору турбокомпрессора. Благодаря этому система может управлять перепускным клапаном wastegate либо механизмом изменяемой геометрии турбины.
В корпусе соленоида расположен электромагнит и клапанный механизм, переключающий или дозирующий поток воздуха либо вакуума между подключёнными магистралями. Электронный блок управления изменяет управляющий сигнал и таким образом воздействует на положение исполнительного механизма турбины.
В зависимости от конструкции клапан может иметь два или три основных штуцера, атмосферный фильтр либо дополнительное вентиляционное соединение. На вакуумных системах он управляет разрежением, а в других схемах может регулировать давление, связанное с контуром наддува.
Соленоид позволяет блоку управления двигателем изменять фактическое управление турбокомпрессором в соответствии с нагрузкой, оборотами и требуемым давлением наддува. От характеристик клапана зависит, насколько точно управляющее воздействие передаётся на актуатор турбины.
Блок управления двигателем рассчитывает требуемый наддув и подаёт на соленоид электрический управляющий сигнал. Клапан изменяет поток в управляющих магистралях, вследствие чего актуатор перемещает wastegate или механизм изменяемой геометрии турбокомпрессора.
Фактическое давление контролируется датчиками двигателя, поэтому управление образует замкнутую систему. Если наддув отличается от требуемого, блок управления корректирует команду соленоиду в пределах предусмотренного алгоритма.
Осмотрите пластиковый корпус на трещины и следы перегрева. Штуцеры должны быть целыми, без отломанных краёв и повреждений, способных нарушить герметичность подключаемых магистралей.
Проверьте электрический разъём: контакты не должны быть сильно окислены, оплавлены или механически повреждены. Также имеет значение сохранность штатного крепления и маркировки, по которой можно идентифицировать клапан.
Нарушение управления клапаном может сопровождаться недостаточным или чрезмерным наддувом, снижением тяги, нестабильным ускорением и переходом двигателя в аварийный режим. В памяти блока управления могут появляться ошибки, связанные с регулированием давления наддува.
Симптомы не являются уникальными для соленоида. Аналогичное поведение возможно при негерметичности вакуумных или наддувочных магистралей, заедании актуатора, неисправности изменяемой геометрии, повреждении wastegate или проблемах самого турбокомпрессора.
1. Считайте ошибки и фактические параметры. Полезно сравнить требуемое и фактическое давление наддува при предусмотренных диагностических условиях, а не делать вывод только по одному коду неисправности.
2. Проверьте управляющие магистрали. Трещина, неправильное подключение или утечка вакуума может имитировать неисправность соленоида. Расположение шлангов желательно сверять со схемой конкретного двигателя.
3. Проверьте электрическую часть. При выключенном питании можно проверить цепь катушки согласно техническим данным производителя. Питание и управляющий сигнал проверяют подходящим измерительным оборудованием и по электрической схеме автомобиля.
4. Проверьте реакцию исполнительного механизма. Если диагностическое оборудование поддерживает тест исполнительных элементов, можно оценить изменение управления и одновременно проверить реакцию актуатора турбины.
5. Если клапан получает правильную команду, но наддув остаётся неправильным, необходимо продолжить диагностику турбокомпрессора, актуатора и герметичности всего соответствующего контура.
Важно: не подавайте напряжение напрямую на неизвестные контакты соленоида без схемы и характеристик детали. Не отсоединяйте элементы тракта наддува на работающем двигателе и не используйте избыточное давление для проверки магистралей.
Замена требуется при электрическом обрыве или коротком замыкании катушки, внутреннем заклинивании клапанного механизма, повреждении корпуса или штуцеров, если эти неисправности подтверждены диагностикой.
Если причиной неправильного наддува является негерметичный шланг, неисправный актуатор или механическая проблема турбокомпрессора, установка другого соленоида не устранит неисправность.

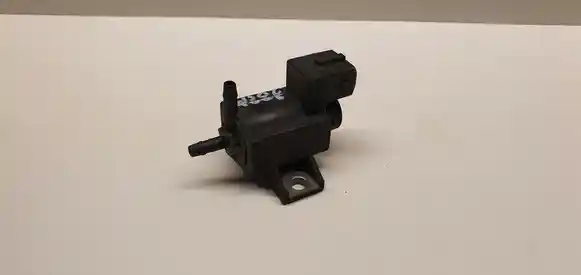

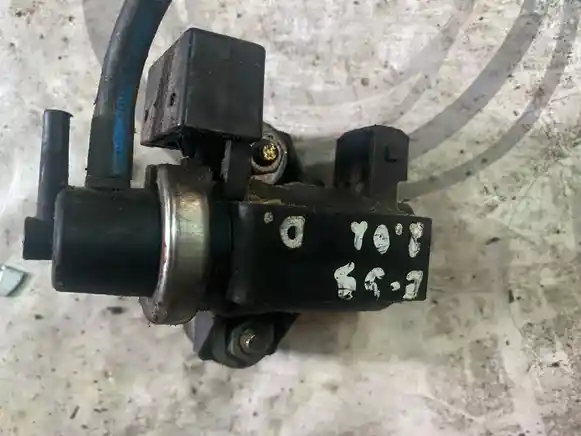

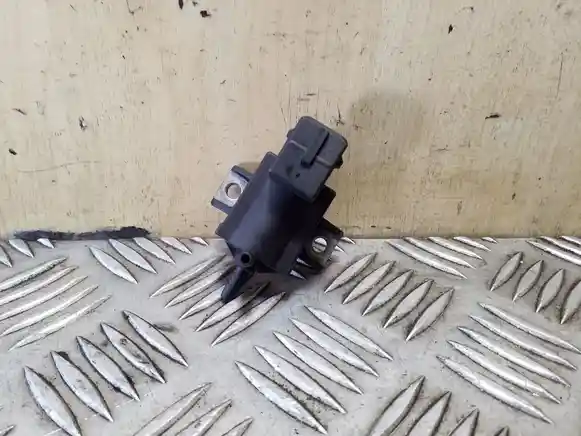

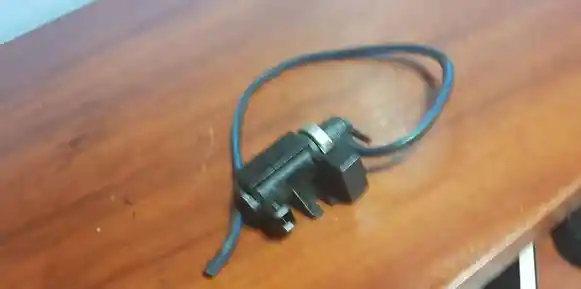

Обычно продаётся электромагнитный клапан в сборе с собственными несъёмными штуцерами. Кронштейн, короткие вакуумные шланги, фильтр и другие съёмные элементы входят только при их фактическом наличии на конкретной позиции. Комплектацию следует проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните электрический разъём, количество и расположение штуцеров и направление подключения магистралей. Обратите внимание на форму корпуса и штатное крепление, чтобы клапан устанавливался в предусмотренное положение.
Если на исходном соленоиде сохранилась заводская маркировка, её полезно сопоставить с маркировкой предлагаемой детали.
Даже в пределах одного семейства моторов производитель может изменять схему управления наддувом и характеристики клапана. Поэтому внешнее сходство соленоидов не подтверждает их одинаковую работу в системе.
Закажите подходящий соленоид турбины на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Соленоид работает совместно с актуатором турбины, вакуумными или управляющими магистралями, датчиками давления и самим турбокомпрессором. При недостаточном наддуве также необходимо исключить негерметичность интеркулера и соединений воздушного тракта, а при проблемах с управлением геометрией — проверить свободу движения соответствующего механизма.
Измерение сопротивления позволяет обнаружить некоторые электрические неисправности, например обрыв катушки или выраженное короткое замыкание. Однако нормальное значение сопротивления подтверждает только состояние электрической цепи в пределах такой проверки.
Внутри соленоида находится механический клапанный элемент. Он может загрязниться, заедать или неправильно дозировать поток даже при полностью исправной катушке. Возможна и обратная ситуация, когда проблема находится в управляющих магистралях, а сам клапан работает нормально.
Поэтому полноценная диагностика должна учитывать электрический сигнал, прохождение вакуума или давления и фактическую реакцию системы наддува. Проверка одного параметра не заменяет оценку работы клапана в системе.
Остаточное состояние б/у соленоида зависит от температуры моторного отсека, загрязнения управляющих магистралей и количества рабочих циклов. Пластиковый корпус может сохранять хороший внешний вид, хотя внутренний клапанный механизм уже имеет загрязнение или выработку.
Следы масла внутри отдельных управляющих линий зависят от конструкции системы, однако выраженное загрязнение требует понимания его происхождения. На вакуумных системах также имеет значение состояние внутреннего вентиляционного фильтра, если он предусмотрен конструкцией клапана.
Важно: отсутствие внешних повреждений не подтверждает работоспособность электромагнитного клапана. Для б/у детали особенно ценна возможность проверить её электрическую и функциональную работу.
В большинстве каталогов эти названия используются для одного электромагнитного управляющего клапана. Также встречаются названия «клапан управления наддувом» и «электромагнитный клапан турбины».
В зависимости от конструкции системы неисправность способна привести к неправильному положению актуатора и существенному ограничению наддува. Кроме того, блок управления может специально ограничить мощность при обнаружении ошибки регулирования.
Да. У клапанов с несколькими штуцерами каждый канал имеет определённое назначение. Неправильное подключение может нарушить регулирование наддува даже при полностью исправном соленоиде, поэтому подключение следует выполнять по схеме конкретного двигателя.
