Шланг пневмоподвески (задний) — элемент пневматической магистрали, по которому сжатый воздух подаётся к задней пневмоподушке, пневмостойке или другому элементу заднего контура. Герметичность шланга необходима для поддержания заданного давления и стабильной высоты кузова.
В автомобильной пневмоподвеске воздушная линия часто выполнена не как обычный мягкий резиновый шланг, а как прочная гибкая пневматическая трубка, рассчитанная на рабочее давление системы. Она прокладывается вдоль кузова или элементов шасси и соединяет компоненты пневматического контура.
На концах могут применяться быстросъёмные соединения, штуцеры, уплотнительные элементы или другие предусмотренные производителем фитинги. Конструкция магистрали должна обеспечивать герметичность при изменении температуры, вибрациях и движении подвески.
Задний шланг обеспечивает передачу сжатого воздуха между управляющей частью пневмосистемы и соответствующим элементом задней подвески. Правильные длина и маршрут прокладки необходимы, чтобы магистраль не натягивалась при ходе подвески и не контактировала с подвижными или нагретыми деталями.
При подъёме кузова сжатый воздух через магистраль поступает к задней пневмоподушке или пневмостойке. При уменьшении высоты воздух по соответствующему контуру отводится через управляющую систему.
Сам шланг не регулирует давление: направление воздушного потока определяется клапанным блоком и системой управления. Его задача — обеспечить герметичный канал между компонентами при всех предусмотренных положениях подвески.
Осмотрите магистраль по всей доступной длине на порезы, трещины, заломы, перетёртые участки и следы контакта с горячими деталями. Особенно внимательно проверьте места изгибов и участки около штатных креплений.
Концы трубки и фитинги не должны быть деформированы или повреждены. Если используются быстросъёмные соединения, оцените сохранность фиксаторов и посадочных участков, обеспечивающих герметичность соединения.
При утечке через заднюю магистраль соответствующая сторона или задняя часть автомобиля может постепенно опускаться после стоянки. Компрессор при этом способен включаться чаще, пытаясь компенсировать потерю воздуха.
При крупном повреждении система может не поднимать заднюю подвеску до заданной высоты. Небольшая утечка иногда проявляется только в определённом положении подвески, если дефект открывается при изгибе или натяжении трубки.
1. Определите проблемный контур. Если после стоянки опускается одна сторона, проверьте магистраль, соединение и пневматический элемент именно этого контура.
2. Осмотрите маршрут прокладки. Ищите места трения о кузов, кронштейны, подвеску и другие детали, а также заломы и следы перегрева.
3. Проверьте соединения. Утечка часто возникает в зоне подключения трубки к пневмоподушке, клапанному блоку или промежуточному фитингу.
4. Проверьте герметичность. Подходящий состав для поиска утечек позволяет обнаружить выход воздуха по образованию пузырьков на доступных соединениях и повреждённых участках.
5. Исключите другие источники потери давления. Если магистраль герметична, необходимо проверить заднюю пневмоподушку, клапанный блок и остальные элементы соответствующего контура.
Важно: пневматическая магистраль может находиться под давлением. Перед отсоединением шланга необходимо безопасно сбросить давление согласно процедуре производителя и надёжно зафиксировать автомобиль, поскольку при выпуске воздуха кузов способен изменить высоту.
Замена необходима при подтверждённой утечке через стенку магистрали, глубоком перетирании, трещине, сильном заломе или повреждении неотделимого соединения. Шланг также следует заменить, если его деформация препятствует правильной герметичной установке.
Если воздух выходит только через отдельно заменяемое уплотнение или фитинг, необходимость замены всей магистрали зависит от конструкции соединения. Источник утечки желательно точно определить до ремонта.

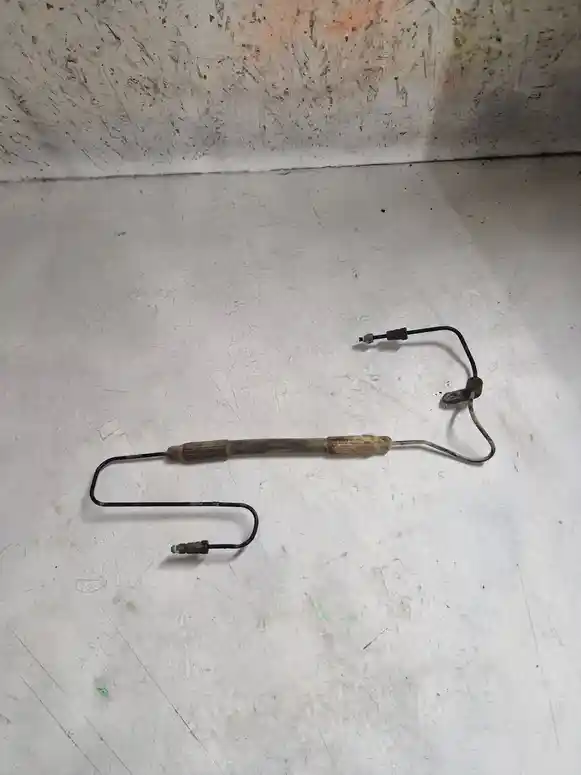

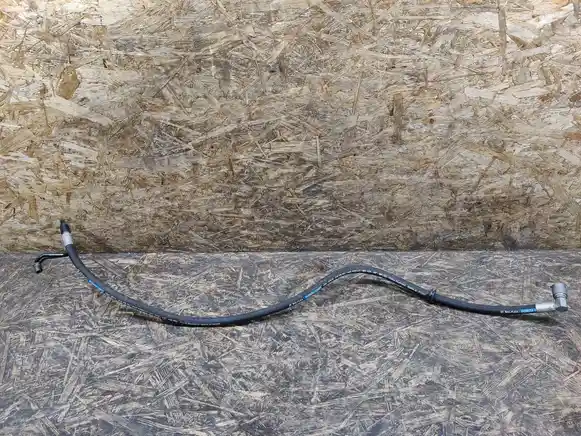

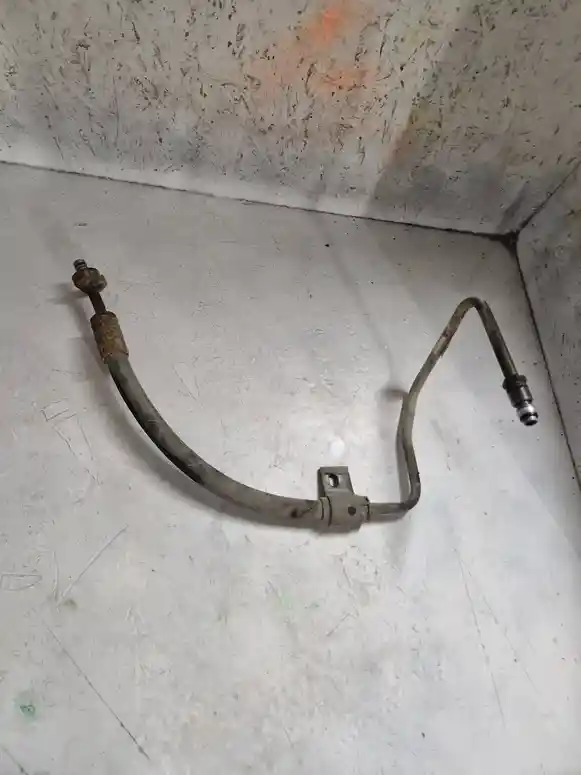

Основной товар — задняя пневматическая магистраль предусмотренной длины. На ней могут оставаться штатные фитинги, соединители, защитные элементы или фиксаторы, если они являются частью конкретной снятой детали.
Пневмоподушка, клапанный блок, компрессор и другие магистрали системы не являются обязательной частью предложения. Фактическая комплектация определяется по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите, к какой части заднего пневматического контура относится магистраль и имеет ли значение левая или правая сторона. Сравните длину, диаметр трубки и расположение штатных изгибов или защитных участков.
Отдельно сопоставьте тип концевых соединений и способ подключения к пневматическому элементу. Готовая магистраль должна прокладываться по штатному маршруту без натяжения и необходимости изменять её конструкцию.
При обновлении модели производитель может изменить пневмоподушку, соединительные фитинги или расположение компонентов системы. Поэтому одинаковый диаметр трубки не означает, что готовые задние магистрали разных версий взаимозаменяемы.
Закажите подходящий задний шланг пневмоподвески на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Задняя пневмомагистраль соединяет элементы воздушного контура и работает совместно с пневмоподушками или пневмостойками, клапанным блоком, компрессором и ресивером. Потеря герметичности в любом из этих компонентов может создавать похожие симптомы.
При обнаружении утечки полезно проверить также правильность фиксации трубки по штатному маршруту. Отсутствующий держатель может привести к повторному повреждению исправной магистрали из-за постоянного контакта с кузовом или подвеской.
Пневматическая трубка рассчитана на изгиб в определённых пределах. Слишком резкий перегиб способен уменьшить внутреннее сечение магистрали, создать локальное напряжение материала или привести к залому.
Особенно важно соблюдать штатную прокладку около подвижных элементов задней подвески. При полном ходе колеса трубка должна сохранять достаточный запас длины, но не образовывать свободную петлю, способную задевать соседние детали.
Поэтому при установке готового заднего шланга важно использовать предусмотренные держатели и направляющие, а не только обеспечить герметичность его концов.
Остаточное состояние магистрали зависит от возраста материала, температуры, дорожных загрязнений и качества её фиксации на автомобиле. Длительное трение в одном месте способно постепенно уменьшить толщину стенки даже при отсутствии заметного общего износа.
Следует учитывать и состояние концов трубки. Если участок неоднократно отсоединялся или неправильно устанавливался в фитинг, его посадочная поверхность может быть повреждена и хуже обеспечивать герметичность.
Важно: пневмомагистраль должна сохранять целостность по всей длине. Сильно заломленные, оплавленные или глубоко перетёртые участки являются более существенным фактором, чем обычные поверхностные следы эксплуатации.
В каталогах и разговорной речи эти названия часто используются для одной воздушной магистрали. На многих автомобилях фактически применяется относительно жёсткая пластиковая пневмотрубка, а не классический мягкий резиновый шланг.
Только по этому признаку — нет. Аналогичный симптом может вызвать негерметичная пневмоподушка или другой компонент заднего контура, поэтому место выхода воздуха необходимо найти непосредственно.
Предпочтительно сохранять штатный маршрут и крепления. Они рассчитаны так, чтобы магистраль не натягивалась при движении подвески и находилась на безопасном расстоянии от острых, подвижных и горячих деталей.
