Катушка зажигания — электрический компонент системы зажигания бензинового двигателя, преобразующий низкое напряжение бортовой сети в высоковольтный импульс, необходимый для образования искры между электродами свечи. Исправная катушка обеспечивает воспламенение топливовоздушной смеси в соответствии с командами системы управления двигателем.
В категории представлены оригинальные катушки зажигания б/у различных конструкций, включая индивидуальные катушки, устанавливаемые непосредственно на свечи, и другие исполнения, предусмотренные производителем автомобиля. При подборе учитывают OEM-номер, тип двигателя, электрический разъём и конструкцию высоковольтного соединения.
Внутри катушки расположены первичная и вторичная обмотки с магнитопроводом. При управляемом изменении тока в первичной цепи во вторичной обмотке возникает высокое напряжение. Корпус защищает внутренние элементы от влаги, загрязнений и механических воздействий.
В автомобильных системах встречаются индивидуальные катушки с удлинённым наконечником, сдвоенные катушки и многовыводные модули. Некоторые конструкции оснащены встроенным электронным коммутатором, другие работают с внешним управляющим каскадом. Эти исполнения различаются схемой подключения и не являются взаимозаменяемыми только на основании внешнего сходства.

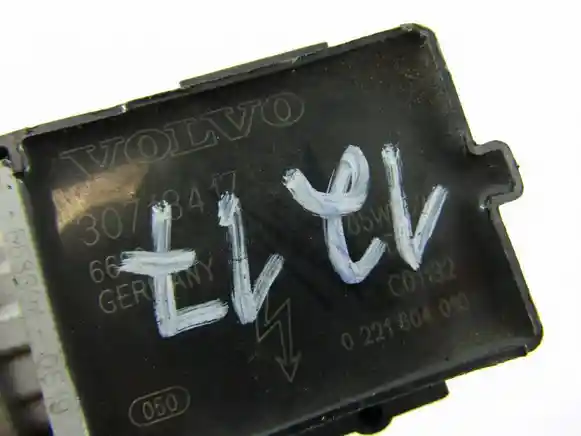

Заводской номер позволяет определить катушку с необходимыми электрическими характеристиками, схемой контактов и геометрией корпуса. Даже при одинаковом количестве контактов детали могут различаться внутренней электроникой, сопротивлением обмоток и требованиями к управляющему сигналу.
Проверить обозначение детали можно через раздел OEM-коды автозапчастей. Если производитель заменил первоначальный артикул обновлённым, совместимость необходимо подтвердить по каталогу с учётом модификации двигателя.

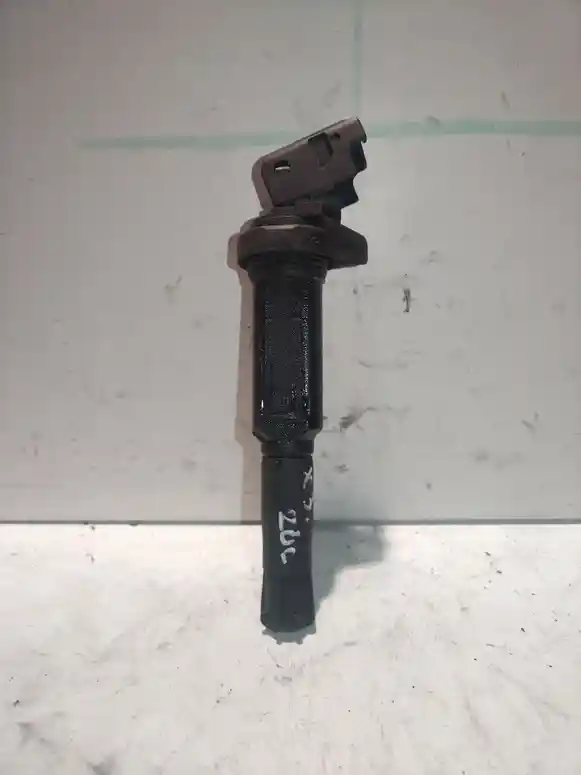

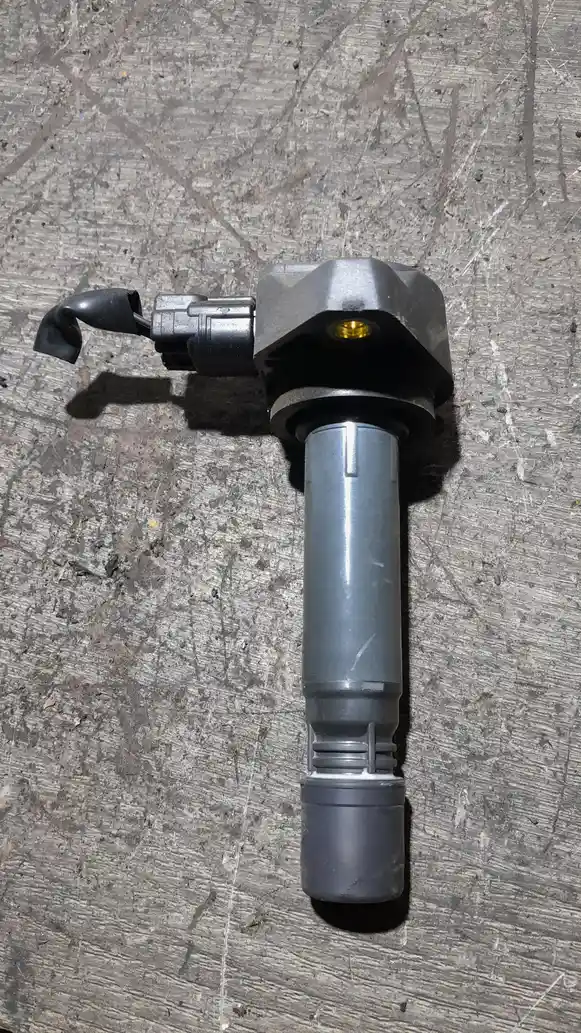

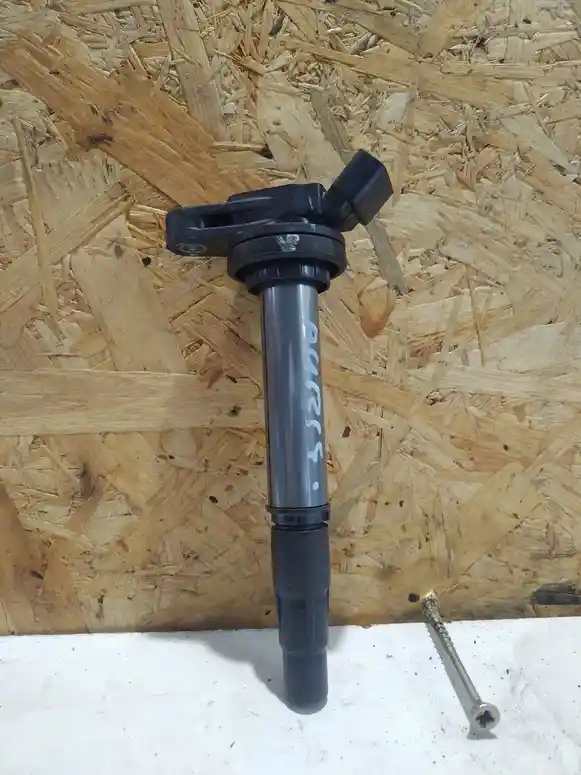

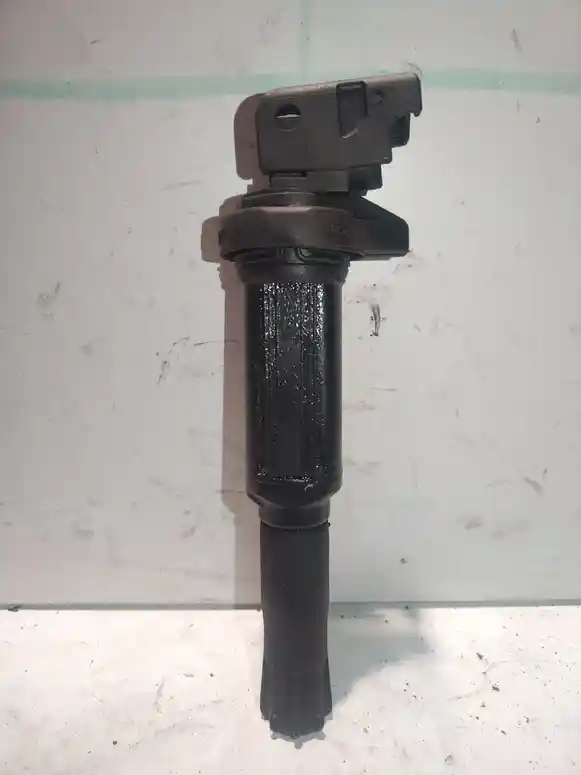

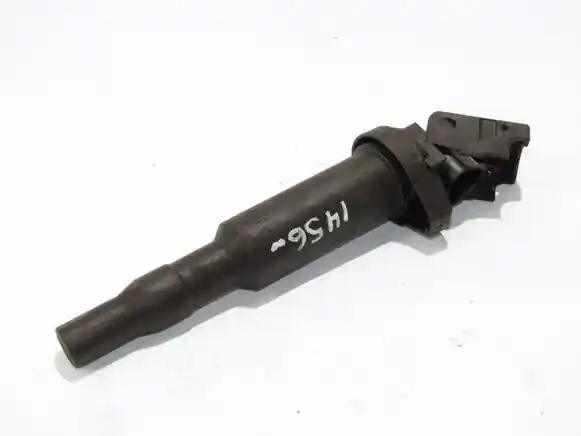

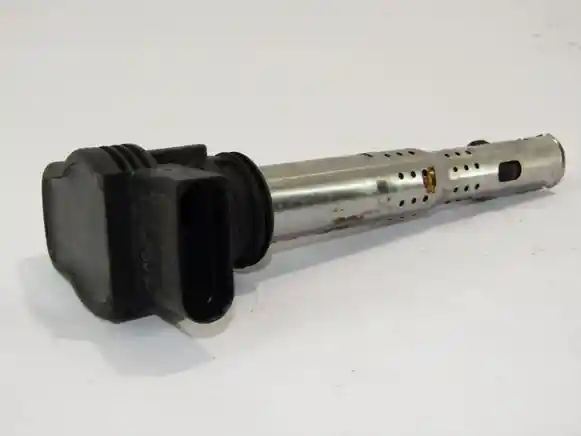

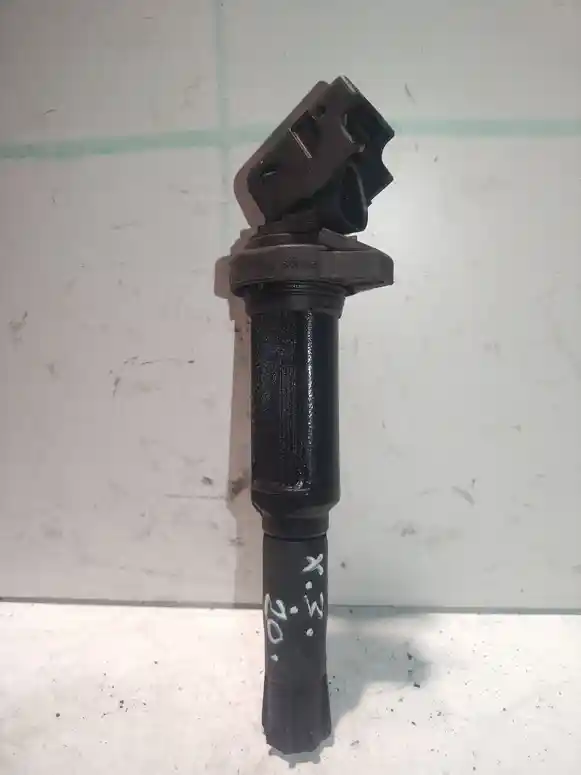

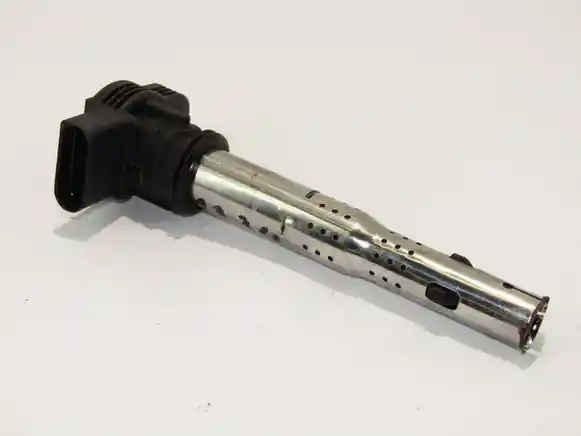

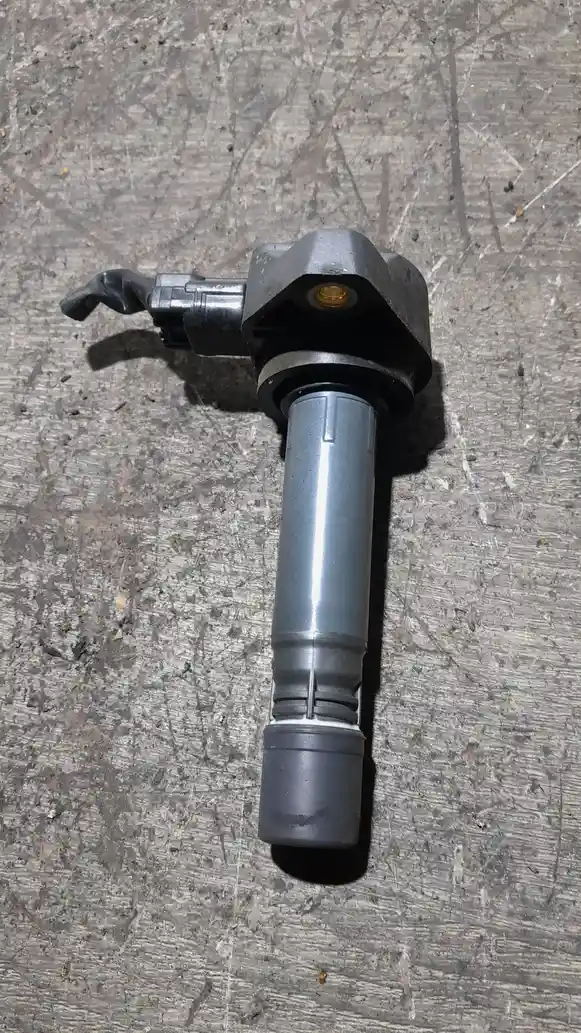

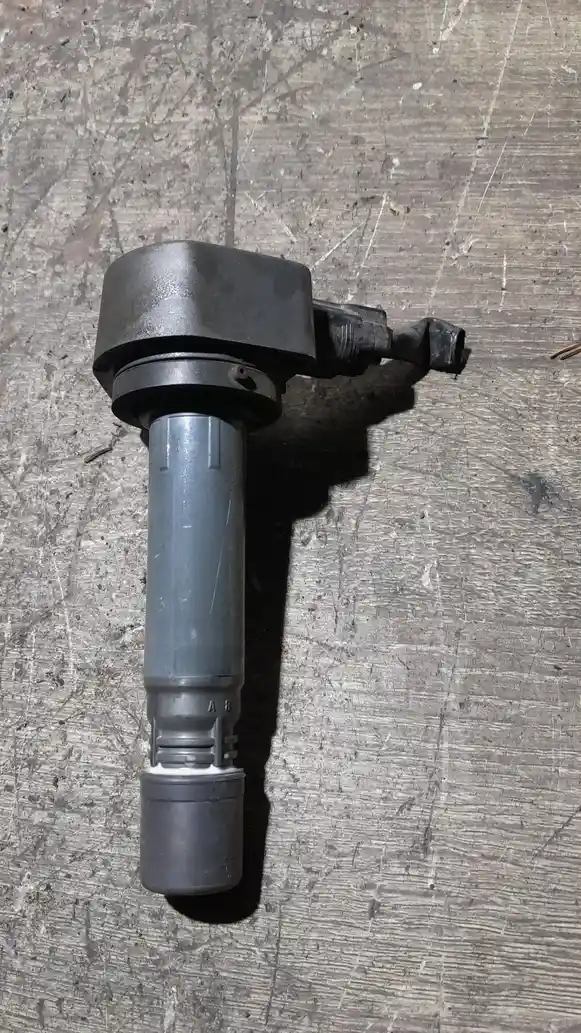

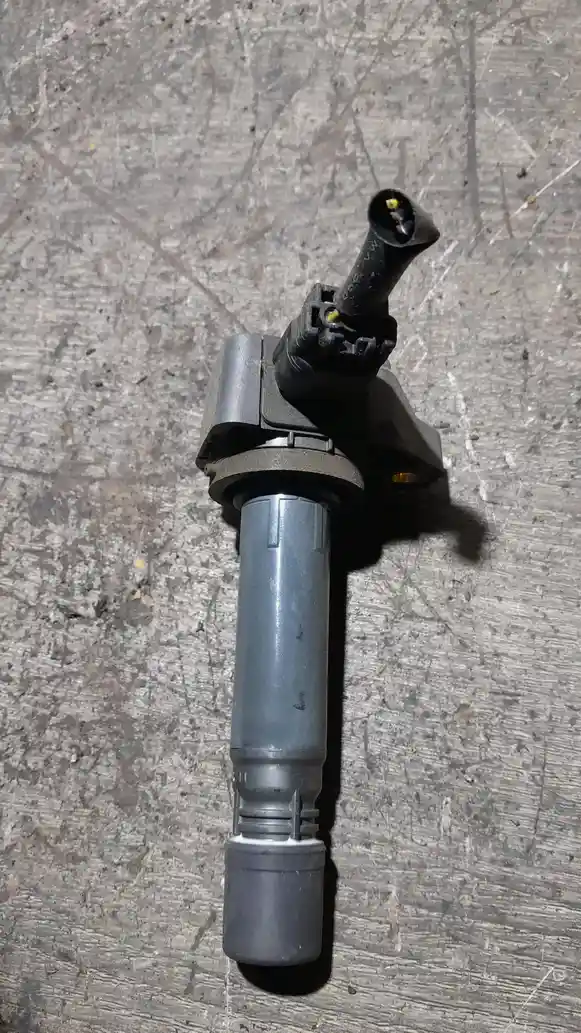

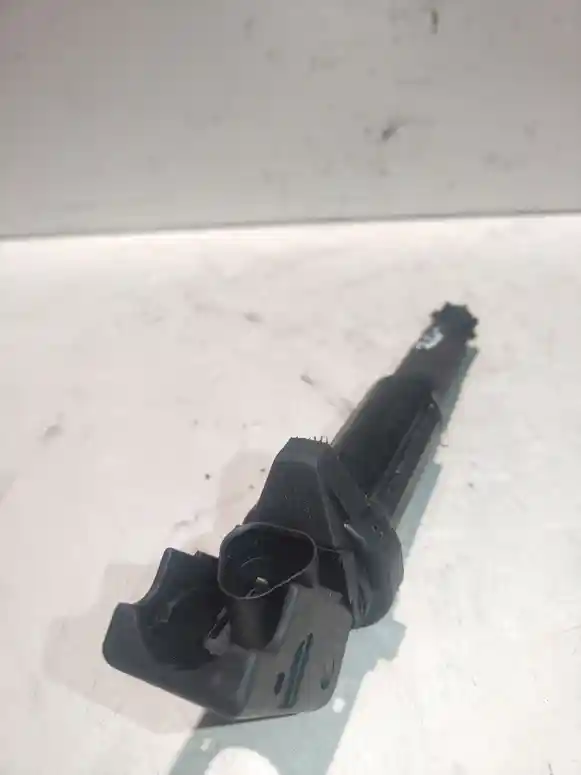

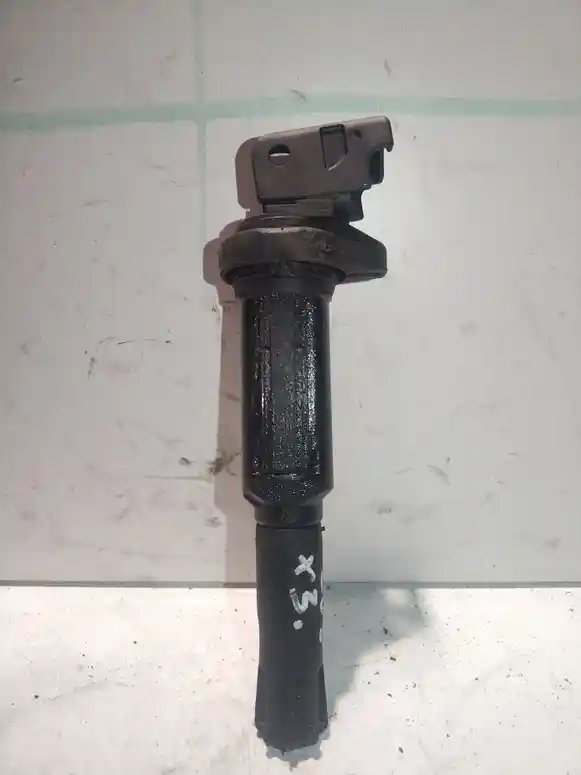

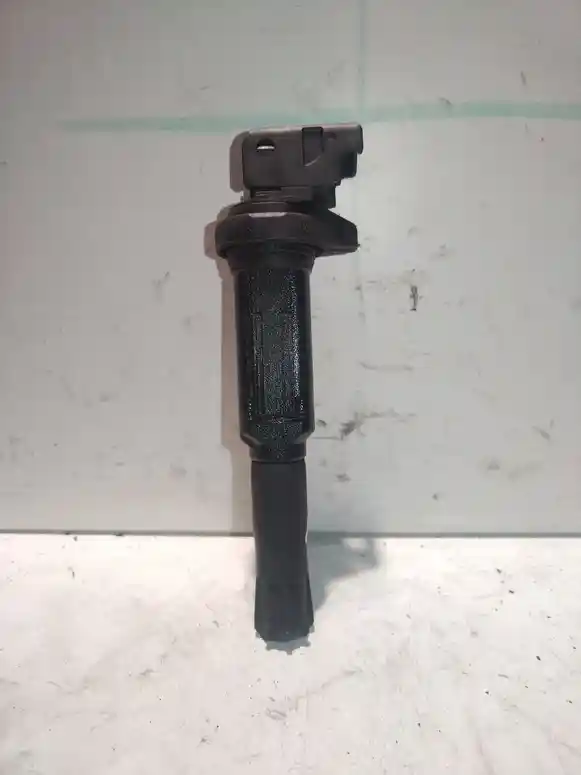

Индивидуальные катушки обычно устанавливаются в свечных колодцах или непосредственно над свечами зажигания на головке блока цилиндров. Их удлинённые наконечники обеспечивают электрическое соединение со свечами без отдельного высоковольтного провода.
В системах с общей катушкой или модулем зажигания узел может размещаться на двигателе либо на отдельном кронштейне. Высокое напряжение в таких конструкциях передаётся к свечам по высоковольтным проводам. Расположение и способ крепления определяются заводской компоновкой.

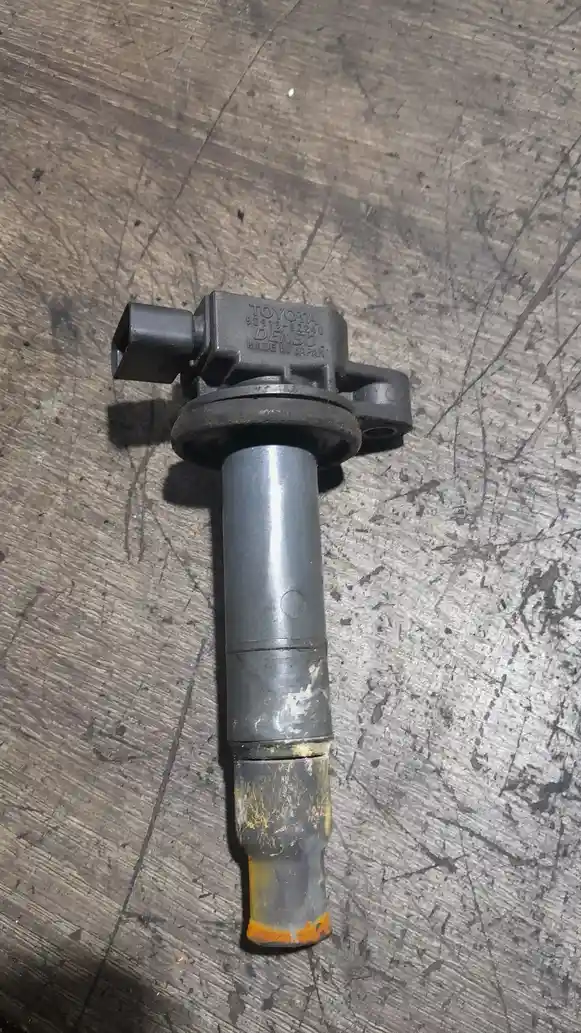

На корпусе бывшей в эксплуатации катушки могут присутствовать поверхностные потёртости, следы установки и небольшие загрязнения. Такие признаки не обязательно влияют на работу детали, если корпус сохранил целостность, а электрические соединения находятся в исправном состоянии.
Особого внимания требуют трещины изоляции, следы электрического пробоя, оплавления, повреждённые контакты и разрушенные крепёжные элементы. У индивидуальных катушек дополнительно оценивают состояние резинового наконечника, контактной пружины и уплотнения свечного колодца.
Неисправная катушка может вызывать пропуски воспламенения, неравномерную работу двигателя, снижение мощности и рывки при разгоне. Иногда проблема проявляется преимущественно после прогрева двигателя или под нагрузкой, когда для образования искры требуется более высокое напряжение.
На приборной панели может загореться индикатор неисправности двигателя, а в памяти блока управления появляются ошибки пропусков воспламенения или электрической цепи зажигания. Однако аналогичные симптомы возникают при неисправных свечах, форсунках, проводке и других нарушениях работы двигателя, поэтому требуется диагностика.
1. Осмотрите пластиковый корпус на наличие трещин, следов перегрева и участков, через которые мог происходить высоковольтный пробой.
2. Проверьте электрический разъём: контакты должны быть целыми, без выраженной коррозии, оплавления и механической деформации.
3. У индивидуальной катушки осмотрите резиновый наконечник. Разрывы, глубокие трещины и следы углеродных дорожек могут свидетельствовать о нарушении изоляции.
4. Убедитесь, что крепёжные проушины, направляющие и фиксирующие элементы не повреждены.
5. Сравните длину корпуса, форму посадочной части, количество контактов и расположение разъёма с оригинальной деталью.
6. При наличии технической возможности проверьте работу катушки на подходящем диагностическом оборудовании или в предусмотренных производителем условиях.
Важно: измерение сопротивления обычным мультиметром не позволяет достоверно оценить все современные катушки со встроенной электроникой. Исправность лучше подтверждать функциональной диагностикой.
Катушку заменяют при подтверждённом внутреннем электрическом повреждении, нарушении изоляции или нестабильной работе, вызывающей пропуски воспламенения. Также замена требуется, если корпус разрушен настолько, что невозможно обеспечить надёжную установку и безопасное электрическое соединение.
Перед установкой другой катушки необходимо проверить состояние свечи соответствующего цилиндра и отсутствие масла или воды в свечном колодце. Если причина пробоя не устранена, новая установленная деталь также может быстро выйти из строя.
Катушка может продаваться как отдельный электрический узел с корпусом и контактным разъёмом. Индивидуальные исполнения нередко имеют установленный резиновый наконечник с внутренним высоковольтным контактом или пружиной.

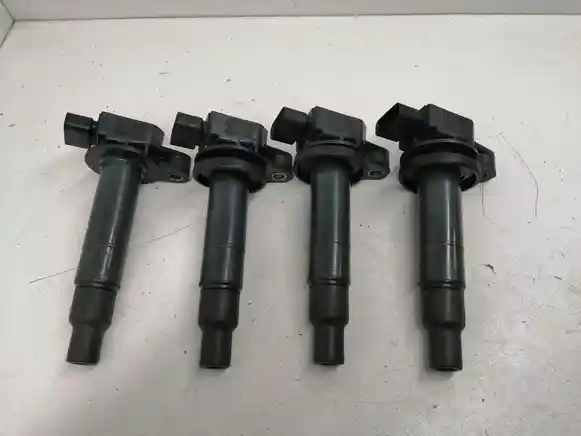

Свечи зажигания, высоковольтные провода, крепёж и дополнительные катушки не входят в обязательную комплектацию. Если на фотографии товара показано несколько катушек, необходимо уточнить, продаётся ли комплект или отдельная единица.
Для правильного подбора важны OEM-номер, число контактов, схема электрического подключения, наличие встроенного коммутатора и тип высоковольтного выхода. У индивидуальных катушек дополнительно учитывают длину свечного наконечника и глубину посадки в свечном колодце.
Габариты и форма корпуса также имеют значение: катушка должна устанавливаться без натяжения проводки и соприкосновения с неподходящими поверхностями. Совпадение разъёма не подтверждает соответствие электрических параметров, поэтому окончательное решение принимают по заводской применяемости.
На автомобилях одной модели могут применяться разные катушки в зависимости от поколения двигателя, системы управления и года производства. Отличия возможны даже между силовыми агрегатами одинакового рабочего объёма.
Для определения совместимости используют VIN, код двигателя, OEM-номер и технические данные конкретной модификации. Если катушка ранее устанавливалась на автомобиль другой комплектации, её пригодность необходимо подтвердить отдельно.
На Aldym.kz можно подобрать оригинальную катушку зажигания б/у по параметрам автомобиля и заводскому артикулу. Для покупателей предусмотрены гарантия 14 дней и доставка по Казахстану.
Работа катушки непосредственно связана со свечами зажигания, электрическими разъёмами и управляющей проводкой. В некоторых конструкциях дополнительно используются высоковольтные провода и отдельные электронные модули. Состояние этих компонентов влияет на качество искрообразования и стабильность работы двигателя.
Катушка зажигания непосредственно формирует высоковольтный импульс для свечи. Электронный блок управления двигателем рассчитывает необходимый момент зажигания и подаёт управляющие сигналы в соответствии с режимом работы силового агрегата.
Отдельные катушки содержат встроенный электронный ключ, однако это не делает их полноценным блоком управления двигателем. При диагностике важно различать неисправность самой катушки, нарушение управляющего сигнала и повреждение питающей проводки.
Перед заменой выключают зажигание и соблюдают требования производителя к отключению электрических соединений. Демонтаж выполняют аккуратно, не вытягивая катушку за провода и не повреждая защёлку разъёма. Свечной колодец предварительно проверяют на наличие влаги, масла и загрязнений.
При установке катушка должна полностью занять штатное положение, а разъём — надёжно зафиксироваться. Крепёж затягивают с предусмотренным усилием. После сборки проверяют работу двигателя и отсутствие ошибок зажигания. При работающем двигателе нельзя касаться высоковольтных элементов или отсоединять катушку для проверки искры.
Она создаёт высоковольтный импульс, необходимый свече зажигания для воспламенения топливовоздушной смеси в бензиновом двигателе.
Да. Если конструкция двигателя предусматривает индивидуальные катушки и остальные исправны, обычно достаточно заменить повреждённую деталь.
При нагревании могут проявляться внутренние дефекты обмоток, изоляции или электронной части. Для подтверждения причины требуется диагностика.
