Реле вентилятора печки салона предназначено для коммутации питания электродвигателя вентилятора отопителя и управления его работой в системе отопления и вентиляции салона. В зависимости от конструкции автомобиля реле может включать вентилятор, обеспечивать работу отдельных скоростных режимов и взаимодействовать с блоком управления климатической системой.
При подборе важно учитывать назначение реле, рабочее напряжение и допустимый ток, количество и расположение контактов, схему подключения, тип корпуса и разъема, место установки, мощность электродвигателя вентилятора и особенности системы управления отопителем или климат-контролем.
При включении отопления или климатической установки реле может замыкать силовую цепь и обеспечивать питание электродвигателя вентилятора. Конкретная логика зависит от типа климатической системы и способа регулирования скорости.
На автомобилях с электронным управлением оборотами часть функций выполняет резистор, транзисторный регулятор или модуль вентилятора, поэтому отдельное реле предусмотрено не всегда.
Реле вентилятора печки салона могут различаться электрической схемой, допустимой нагрузкой, количеством и расположением контактов, типом подключения и алгоритмом управления. Внешне похожие реле не всегда взаимозаменяемы из-за различий в распиновке, мощности вентилятора и конструкции системы регулировки скорости его вращения.
При выборе рекомендуется сверять OEM-коды автозапчастей, маркировку реле, рабочее напряжение и допустимый ток, количество и расположение контактов, схему подключения, тип корпуса и разъема, место установки и совместимость с электродвигателем вентилятора и системой управления отоплением салона.
Отдельное реле вентилятора может находиться в салонном или подкапотном монтажном блоке. Его расположение не обязательно совпадает с местом установки моторчика печки.
Реле подключается через штатное гнездо или разъём. Электронный регулятор, если он применяется, обычно располагается ближе к корпусу отопителя и воздушному каналу.
Осмотрите корпус и контактные выводы на наличие нагара, окисления, оплавления и следов перегрева. Силовые цепи вентилятора работают с заметной нагрузкой, поэтому состояние контактов особенно важно.

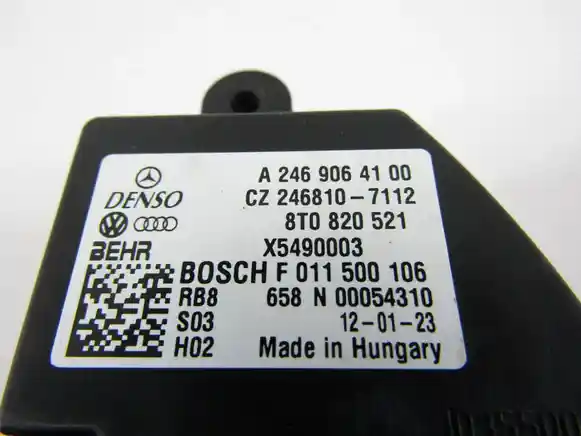

Проверьте OEM-код и маркировку. У релейного или электронного блока дополнительно осмотрите разъём, пины и крепления.
Вентилятор печки может не включаться, запускаться периодически или переставать работать в отдельных предусмотренных схемой режимах.
Похожие симптомы возникают при износе моторчика, неисправности резистора или регулятора оборотов, предохранителя, проводки либо панели климат-контроля.
1. Сверьте маркировку. Проверьте OEM-код, напряжение и назначение контактов.
2. Осмотрите контакты. Убедитесь в отсутствии сильного нагара, коррозии и оплавления.
3. Проверьте питание. Определите наличие штатного напряжения и массы.
4. Проверьте управляющий сигнал. Убедитесь, что команда поступает при активации вентилятора.
5. Проверьте выходную цепь. Определите, появляется ли питание на моторчике при срабатывании реле.
Важно: силовые и электронные цепи следует проверять по штатной схеме, не замыкая неизвестные контакты.
Замена требуется при подтверждённом отказе контактной группы или электроники, обгоревших выводах, нестабильной коммутации либо сильном перегреве корпуса.
Перед заменой следует проверить ток потребления моторчика и состояние разъёмов: повышенная нагрузка может повторно повредить исправное реле.

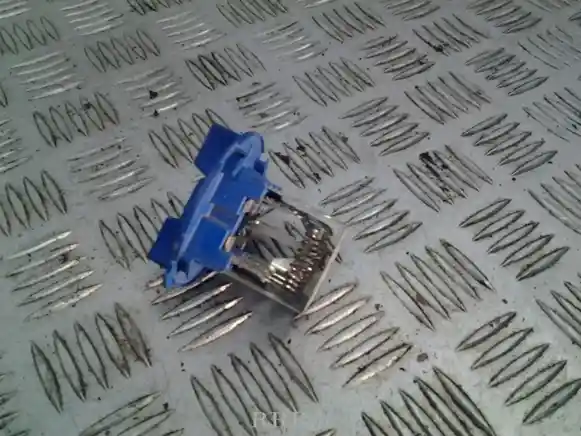

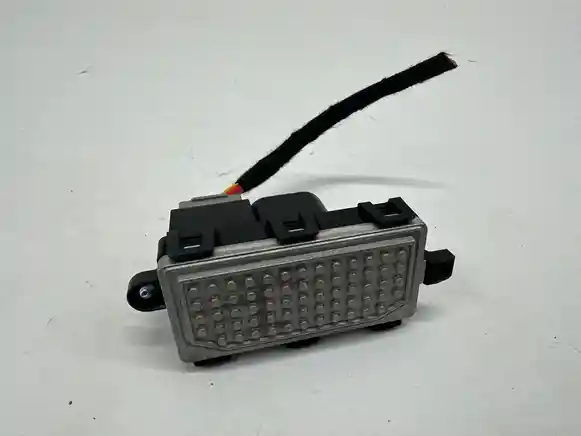

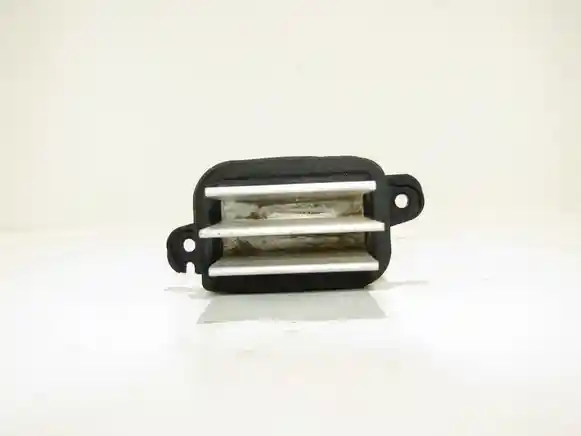

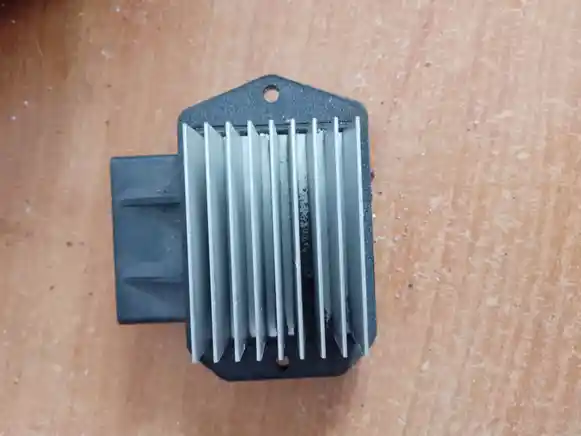

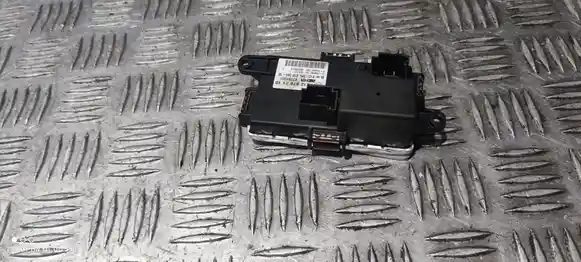

Товар может представлять собой отдельное силовое реле, релейный блок или электронный управляющий элемент. Фактическое исполнение определяется по OEM-коду, фотографии и описанию.
Моторчик печки, резистор, регулятор оборотов, проводка и панель климатической системы могут продаваться отдельно.
Сверьте OEM-код, маркировку, напряжение, допустимый ток, количество и расположение контактов, корпус и распиновку. Для электронного блока сравните также разъём и версию.
Внешне похожее реле может иметь другую схему контактов или нагрузочную способность.
Для точного подбора рекомендуется сверять OEM-код исходной детали и применяемость по VIN.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
С работой вентилятора связаны моторчик печки, резистор, электронный регулятор оборотов, предохранители, проводка, панель управления отопителем и блок климат-контроля.
Диагностика этих компонентов помогает отличить неисправность силового реле от проблемы регулирования скорости.
Реле в основном коммутирует питание электрической цепи вентилятора. Резистор или электронный регулятор отвечает за изменение скорости вращения моторчика.
В некоторых системах функции управления реализованы электронным модулем, поэтому фактический тип детали определяют по OEM-коду и схеме.
Небольшие следы эксплуатации допустимы, но силовые контакты должны быть без сильного нагара, коррозии и оплавления. Разъём не должен иметь следов критического перегрева.
Внутренний износ контактов не всегда виден снаружи, поэтому полезна проверка срабатывания под рабочей нагрузкой.
Нет. Причиной также могут быть моторчик, предохранитель, резистор или регулятор оборотов, проводка и система управления климатом.
Обычно нет. Реле коммутирует питание, а резистор или электронный регулятор управляет скоростью вентилятора.
Только после проверки OEM-кода, распиновки, напряжения, допустимой нагрузки и назначения контактов.
