Реле вентилятора охлаждения предназначено для коммутации электрической цепи вентилятора системы охлаждения двигателя. По управляющему сигналу реле включает или отключает электровентилятор, помогая поддерживать необходимый температурный режим двигателя и системы охлаждения.
При подборе важно учитывать назначение реле, рабочее напряжение и допустимый ток, количество и расположение контактов, схему коммутации, тип корпуса, место установки и совместимость с электровентилятором и электрической системой охлаждения автомобиля.
Основная задача детали — управлять подачей питания на электровентилятор системы охлаждения. В простой схеме эту функцию выполняет электромеханическое силовое реле, которое включает вентилятор по управляющему сигналу.
В других автомобилях применяется более сложный блок с несколькими разъёмами или электронной схемой. Он может управлять отдельными скоростями либо регулировать работу вентилятора в соответствии с командами системы управления автомобиля.
Реле вентилятора охлаждения могут различаться рабочим напряжением, допустимой нагрузкой, количеством и расположением контактов, схемой коммутации, конструкцией корпуса и способом установки. Внешне похожие реле не всегда взаимозаменяемы, поскольку различия в электрических характеристиках и назначении контактов могут привести к неправильной работе вентилятора охлаждения.
При выборе рекомендуется сверять OEM-коды автозапчастей, маркировку реле, рабочее напряжение и допустимый ток, количество и расположение контактов, схему коммутации, тип корпуса и совместимость с электровентилятором и соответствующей электрической цепью системы охлаждения.
Обычное реле может находиться в подкапотном монтажном блоке, блоке предохранителей и реле или отдельном держателе. Более крупный модуль управления может устанавливаться ближе к вентилятору, радиатору или в другой предусмотренной производителем зоне моторного отсека.
Способ подключения зависит от исполнения: от стандартных контактных выводов до нескольких отдельных штекеров. При установке необходимо ориентироваться на штатную схему и исходную деталь.
У обычного реле осматривают контактные выводы, корпус и следы возможного перегрева. У электронного блока дополнительно проверяют состояние всех разъёмов, креплений, герметичность корпуса и отсутствие механических повреждений.
Особое внимание следует обратить на оплавление пластика, потемнение контактов, коррозию и повреждение проводящих выводов, поскольку цепь вентилятора работает с высокой электрической нагрузкой.
Неисправность может проявляться тем, что вентилятор не включается, запускается периодически, работает только в одном режиме или не изменяет скорость там, где предусмотрено многоступенчатое либо электронное управление.
Однако аналогичные симптомы возможны при неисправности самого электровентилятора, проводки, предохранителей, датчиков или системы управления двигателем. Поэтому перед заменой желательно подтвердить, какой компонент не выполняет команду.
1. Определите тип детали. Уточните, используется обычное реле или электронный модуль управления вентилятором.
2. Осмотрите контакты и разъёмы. Проверьте их на коррозию, оплавление, перегрев и механические повреждения.
3. Проверьте питание. По электрической схеме убедитесь в наличии предусмотренного питания и массы.
4. Проверьте управляющий сигнал. Убедитесь, что команда на включение или изменение режима поступает к детали.
5. Проверьте вентилятор. Диагностикой или предусмотренным производителем способом убедитесь, что исполнительный электродвигатель способен работать.
Важно: электронный модуль нельзя проверять как обычное реле случайным замыканием контактов — необходимо учитывать его электрическую схему.
Замена требуется при подтверждённом отказе контактной группы реле, повреждении силовых выводов, оплавлении корпуса или неисправности электронной части блока управления.
Если питание, управляющие сигналы и сам модуль исправны, причину следует искать в электровентиляторе или других элементах системы охлаждения.

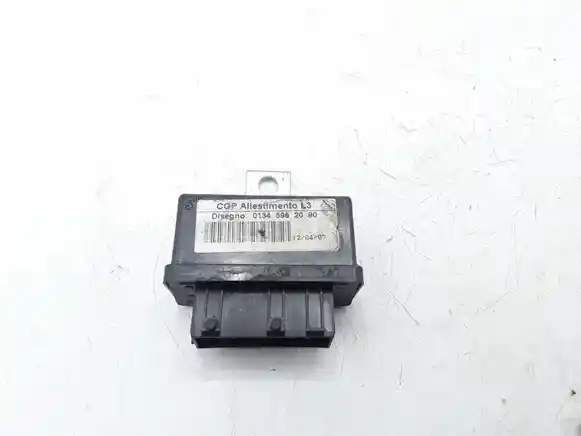

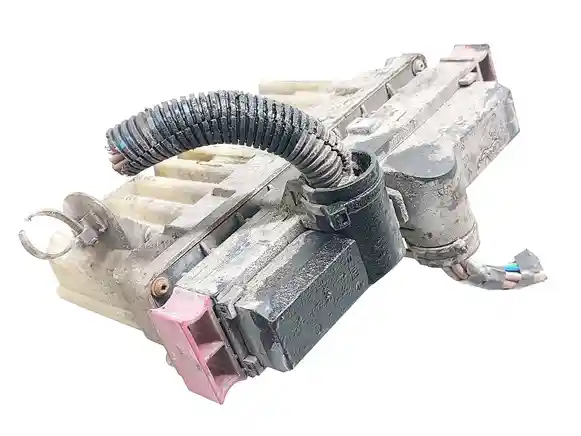

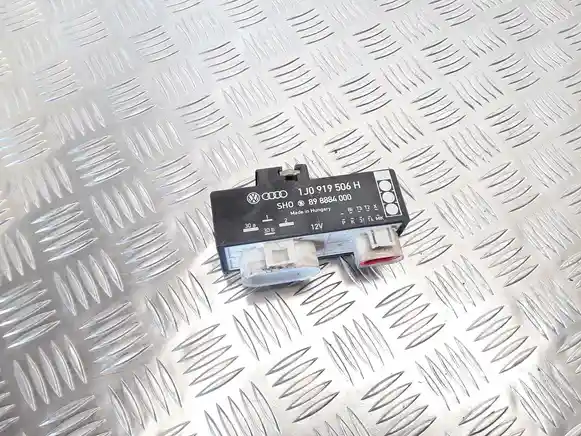

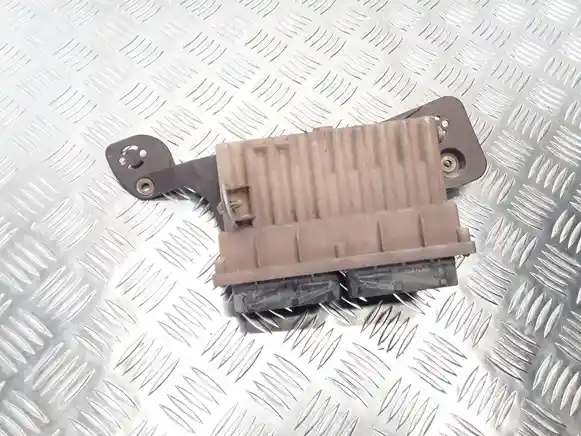

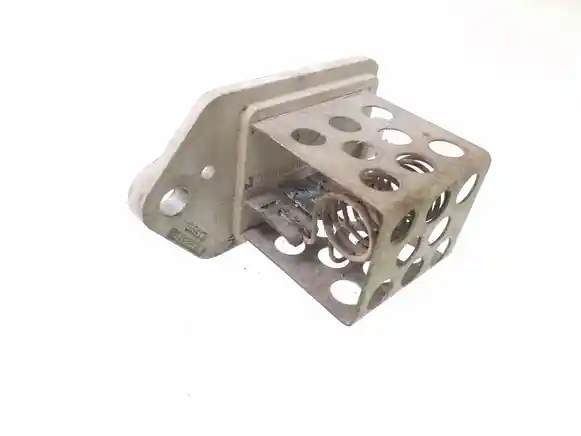

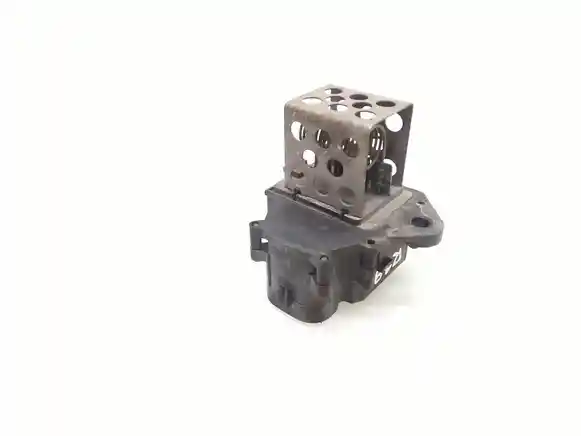

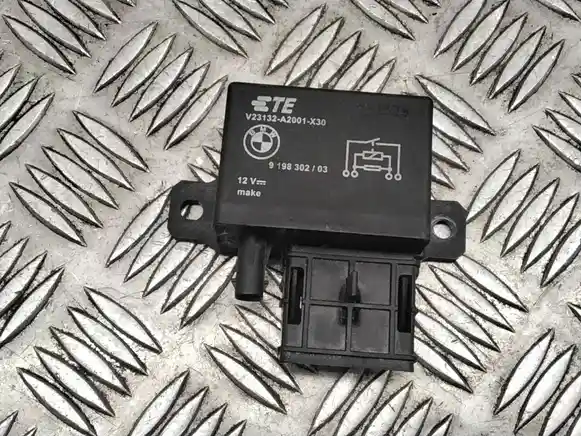

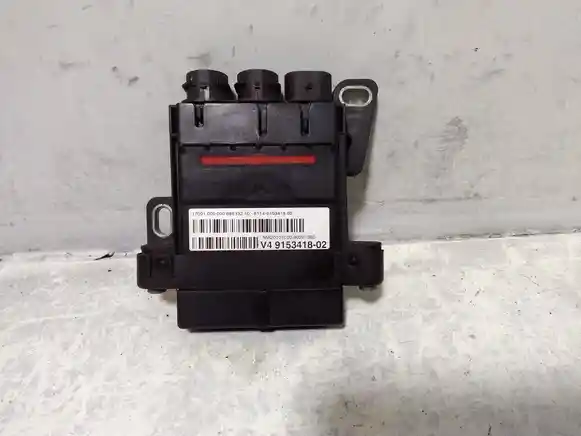

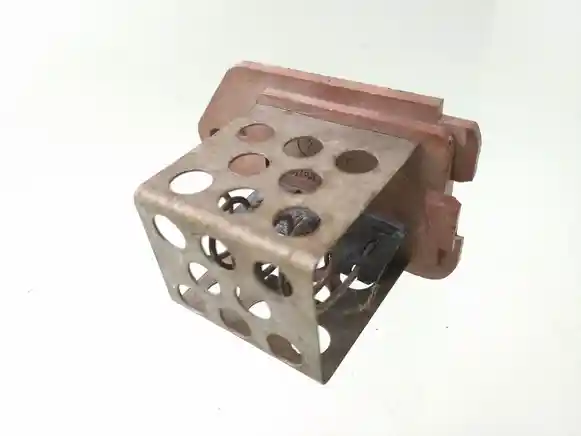

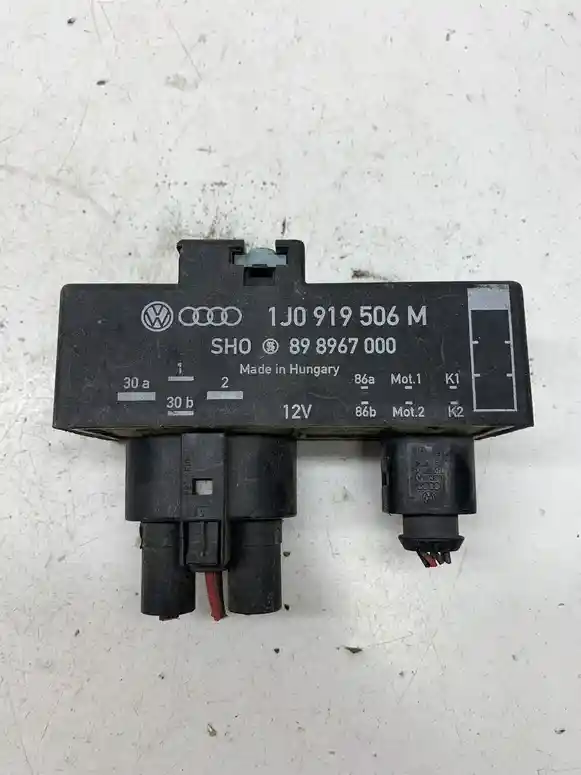

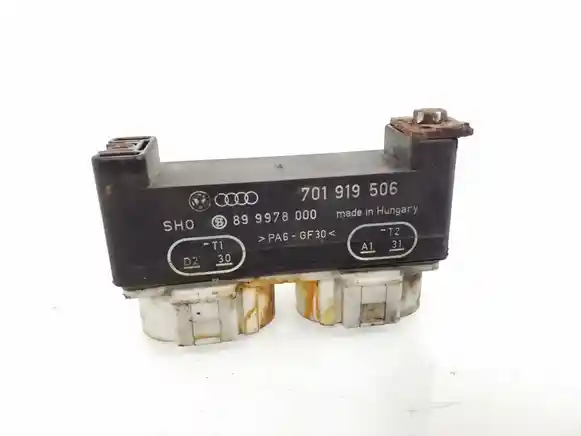

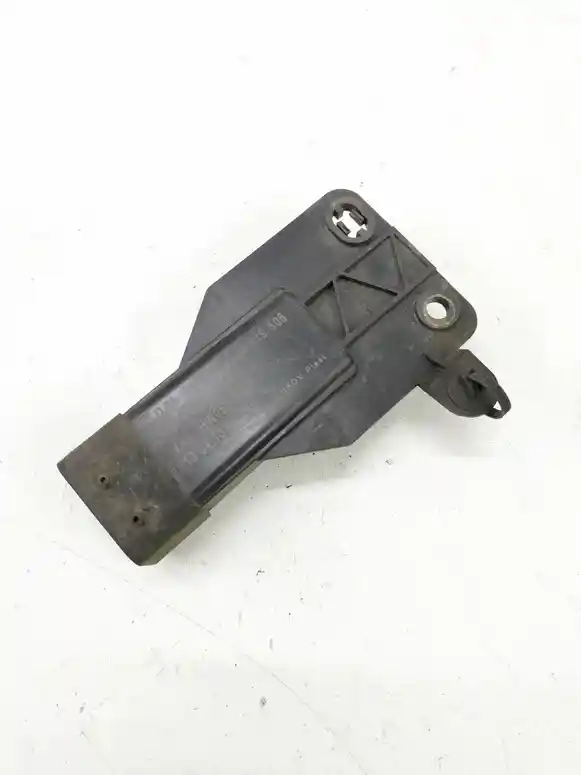

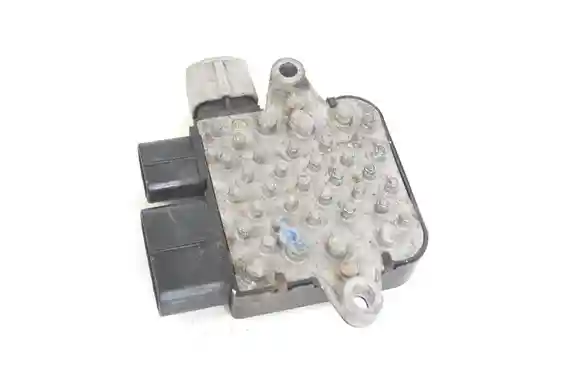

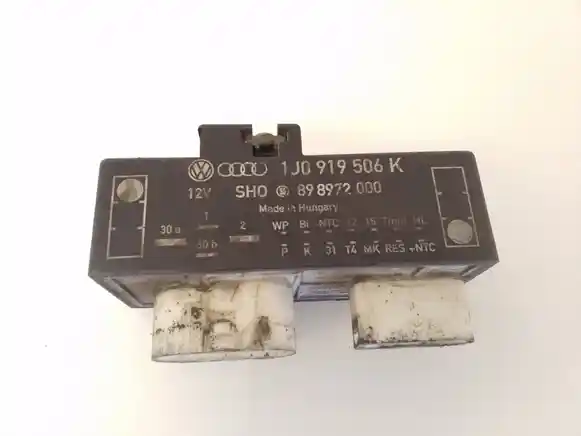

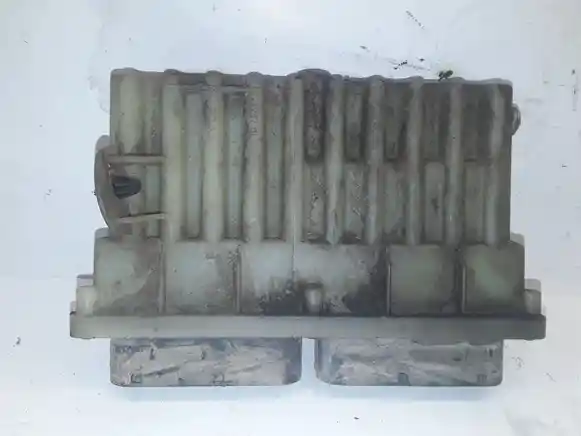

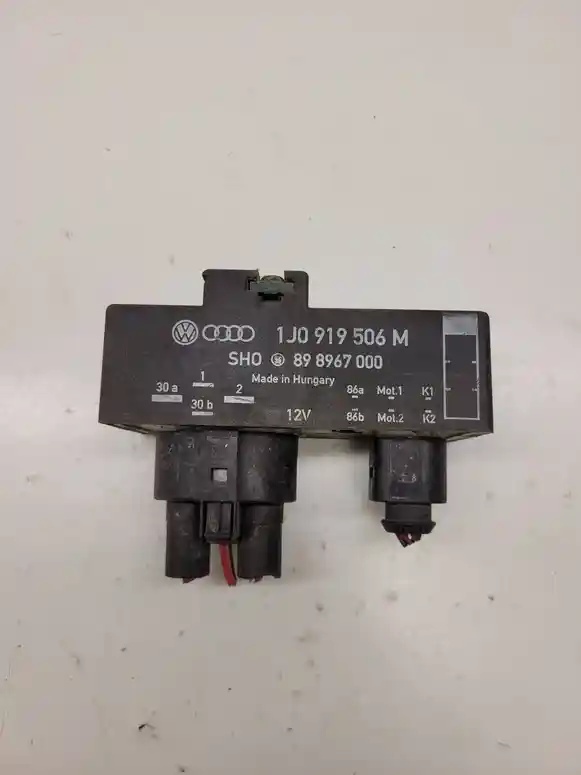

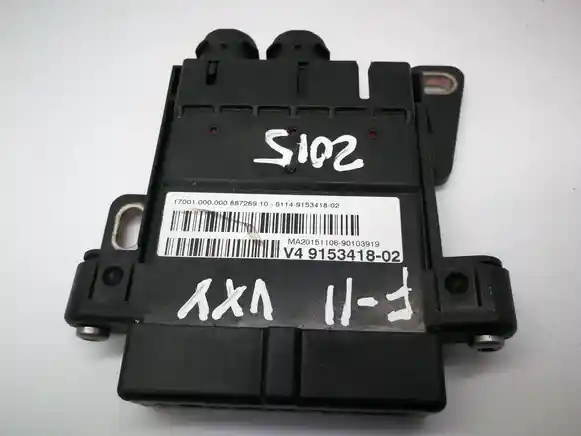

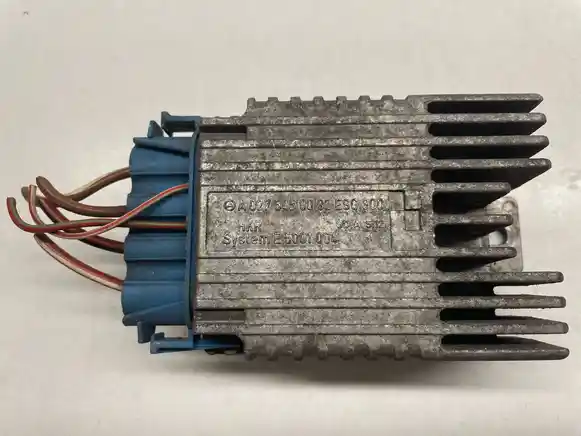

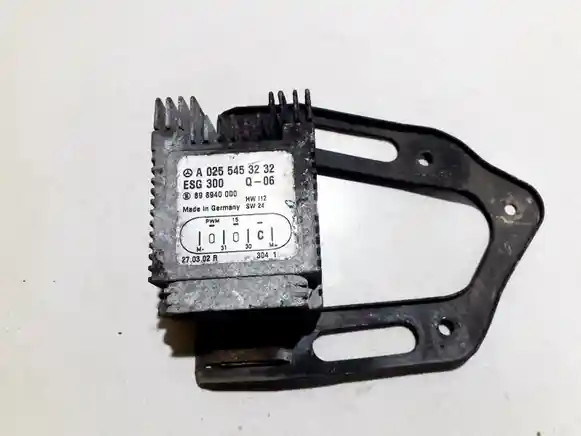

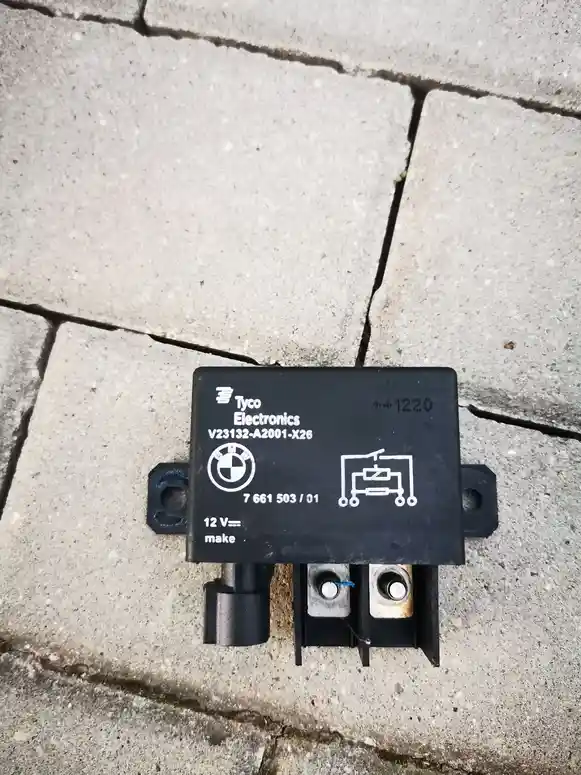

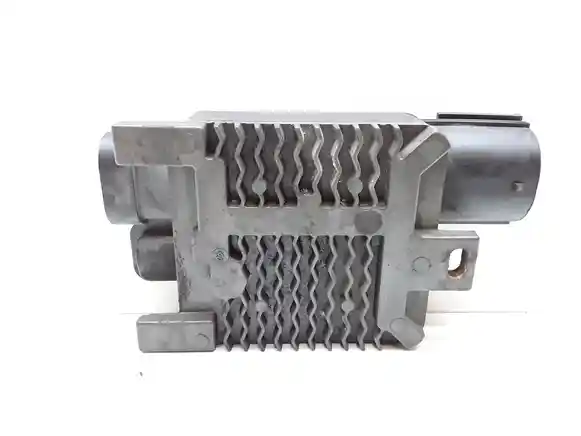

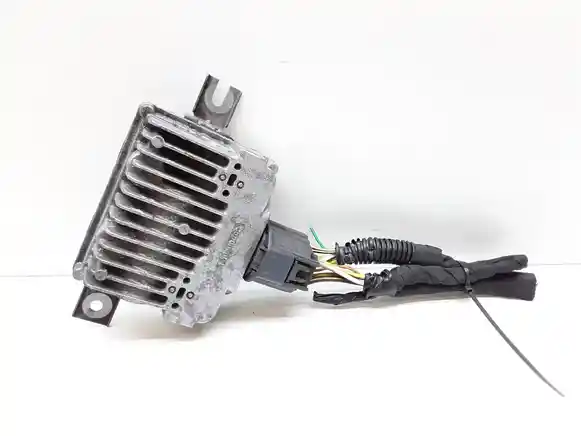

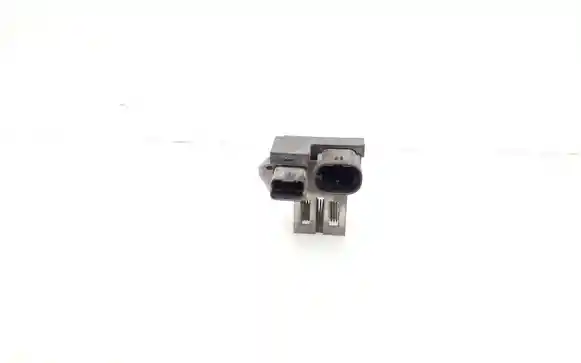

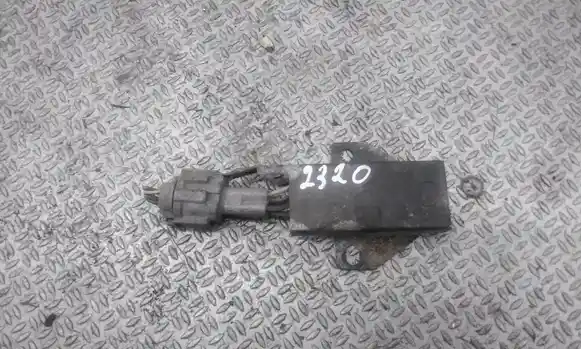

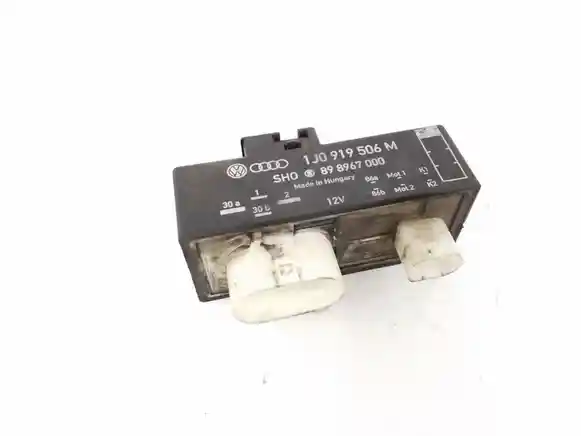

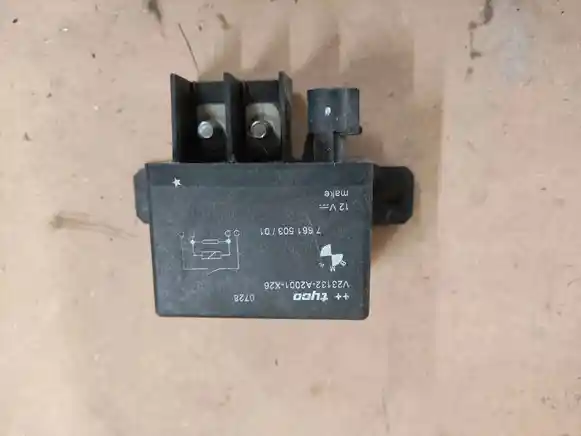

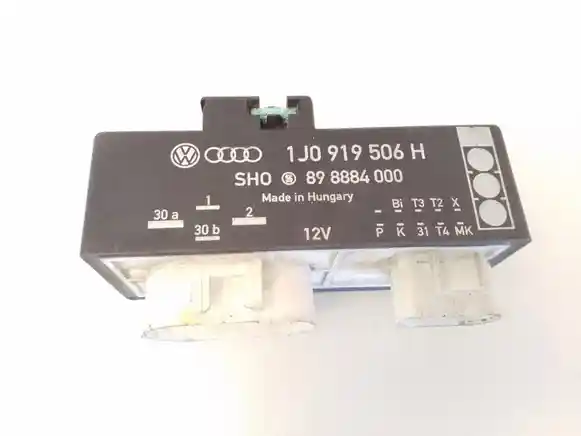

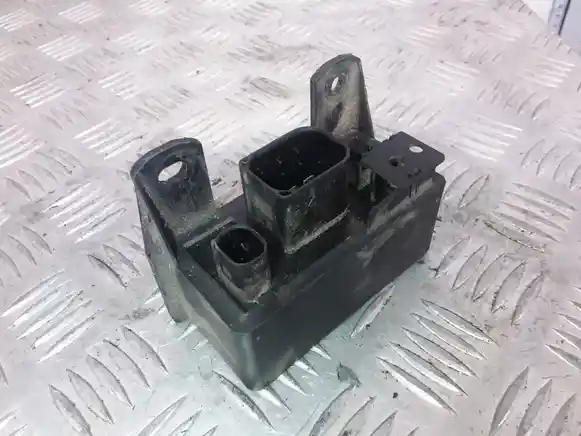

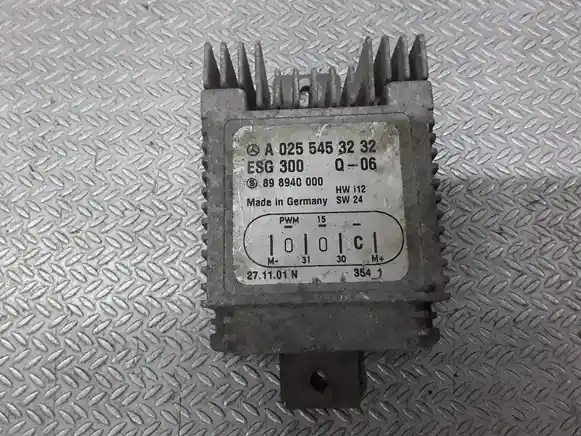

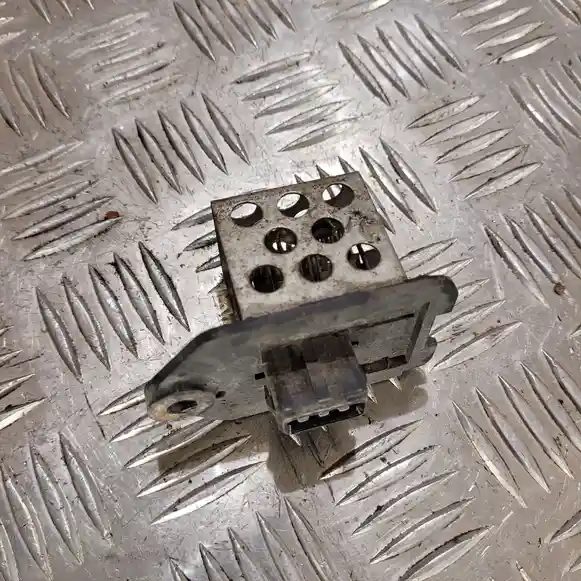

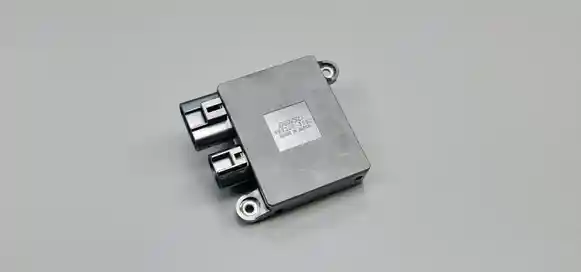

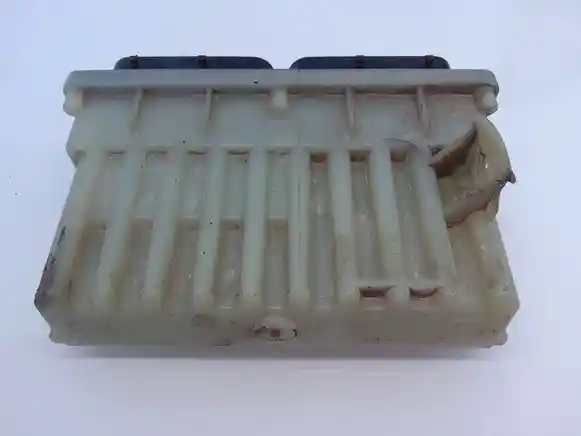

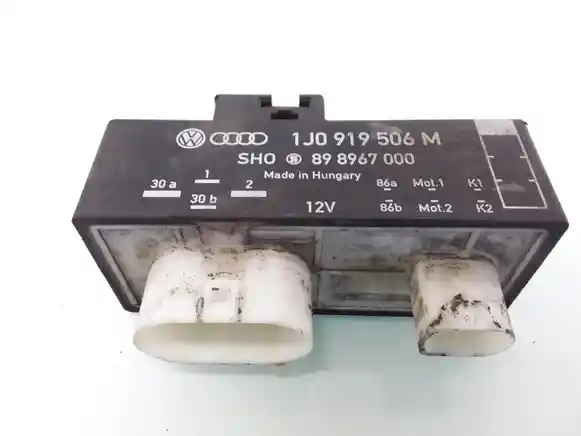

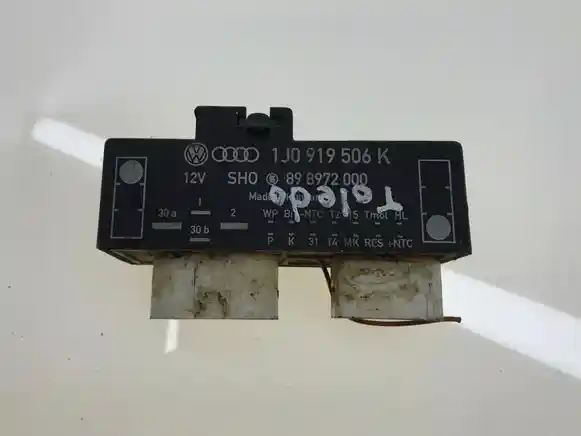

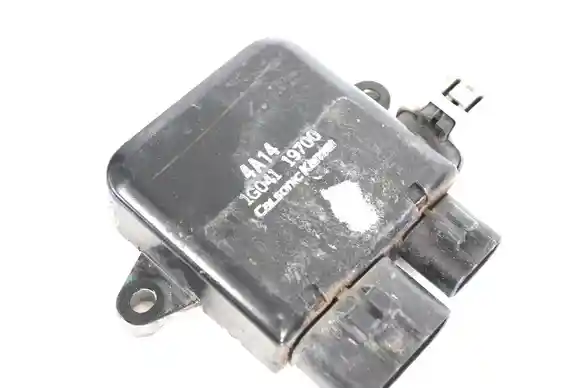

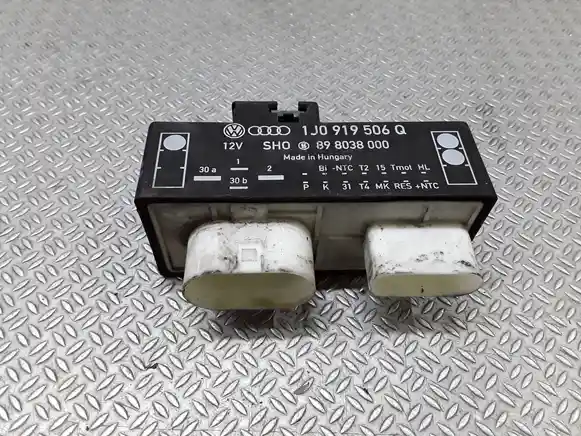

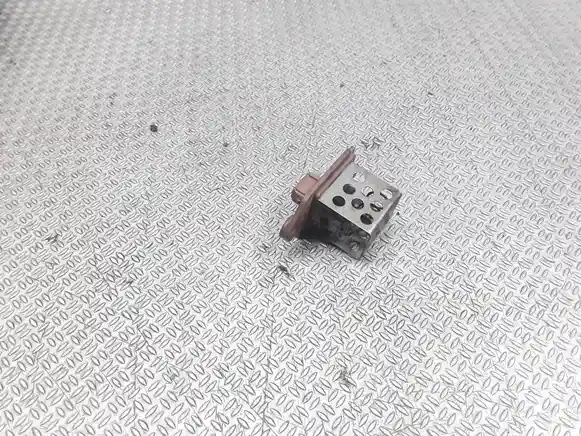

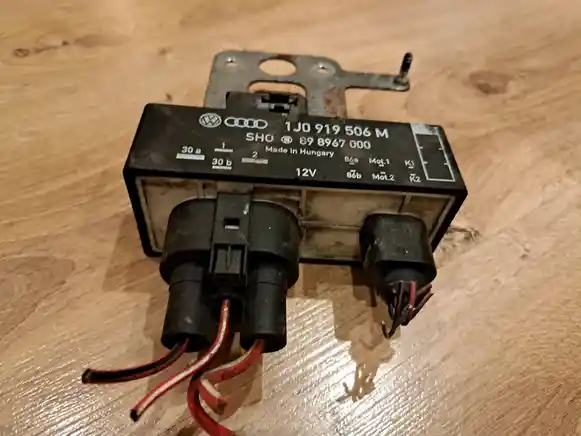

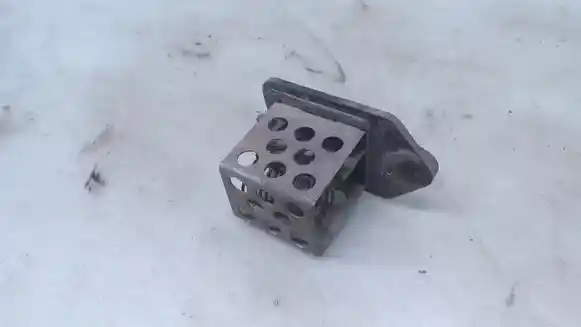

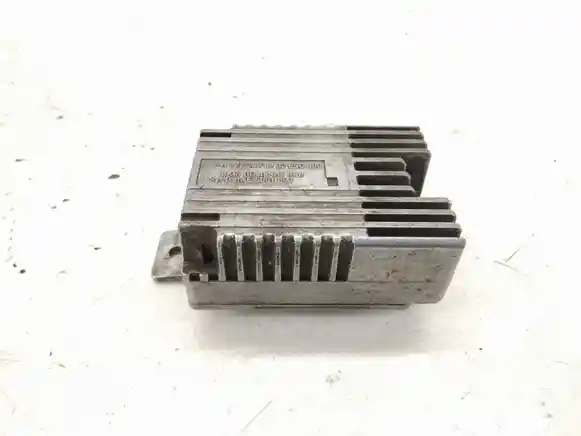

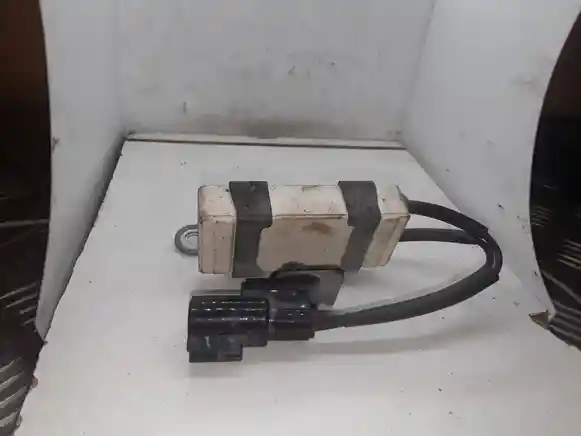

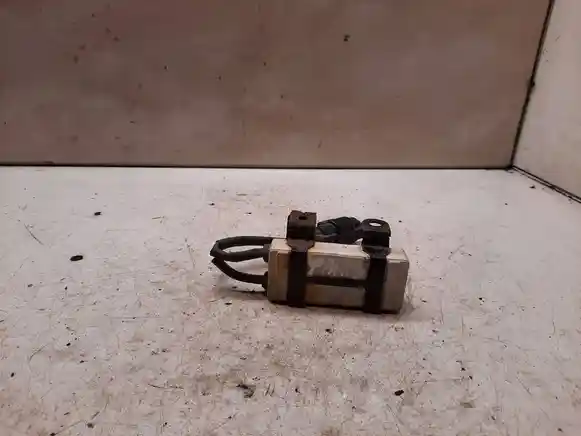

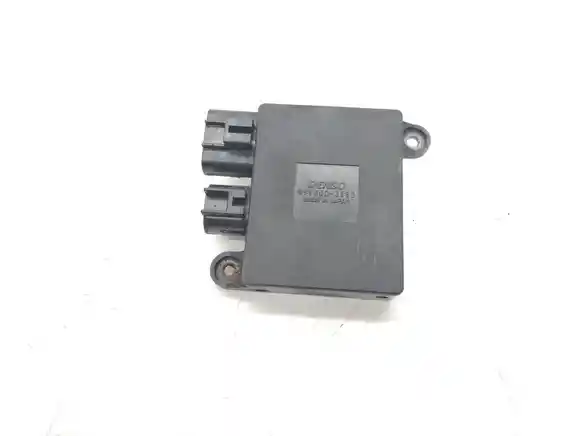

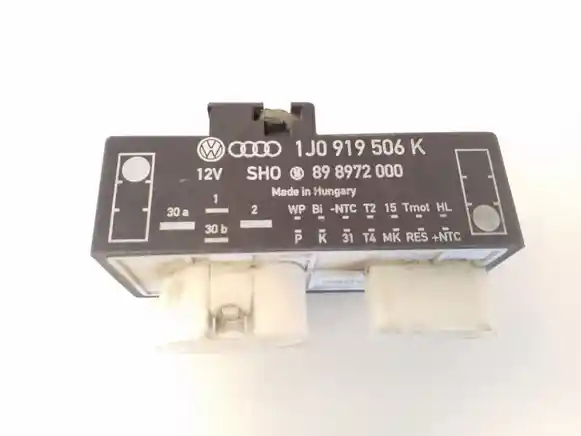

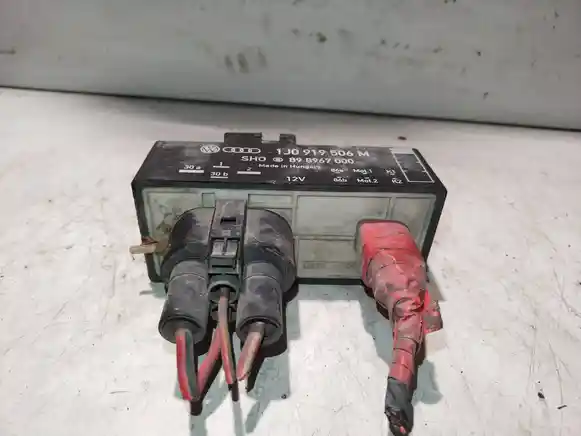

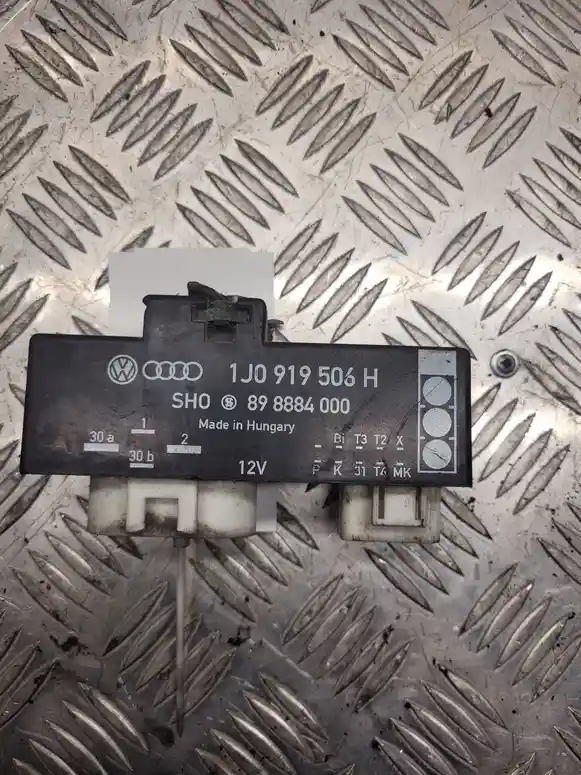

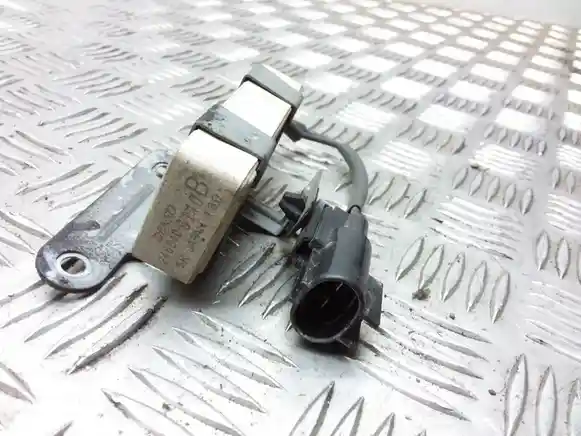

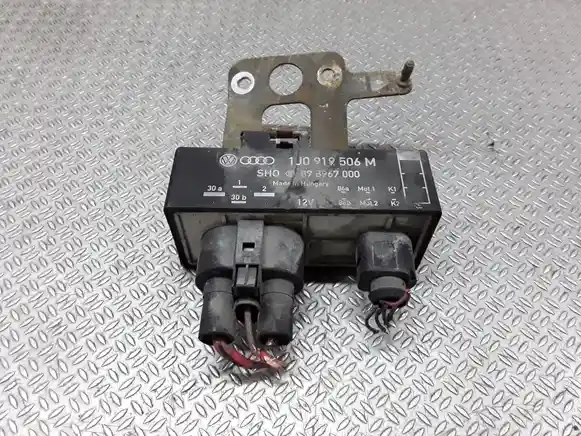

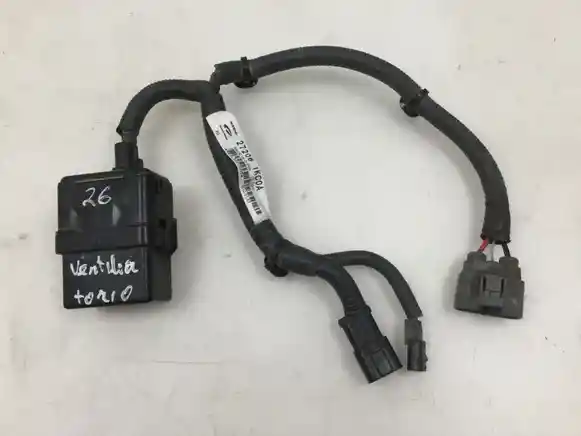

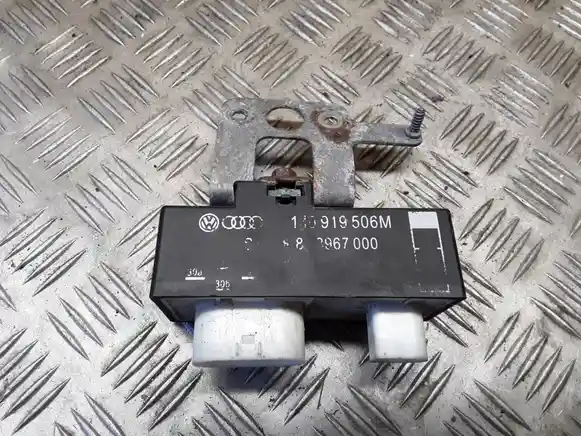

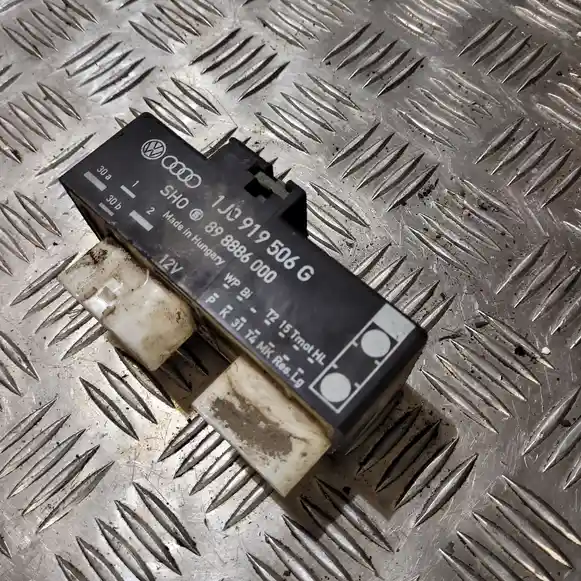

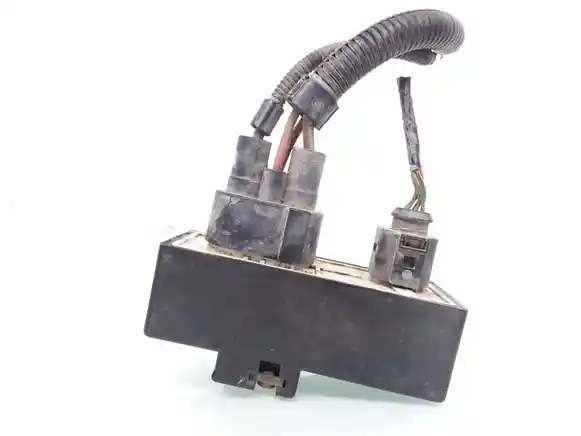

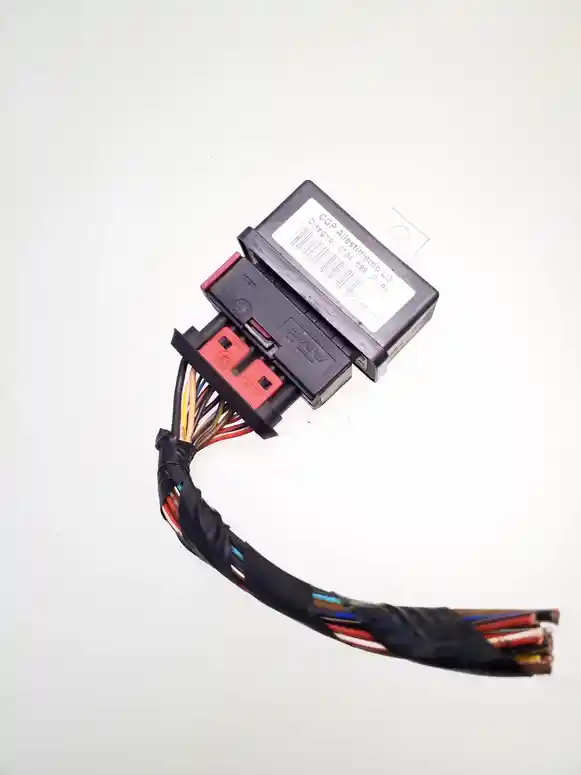

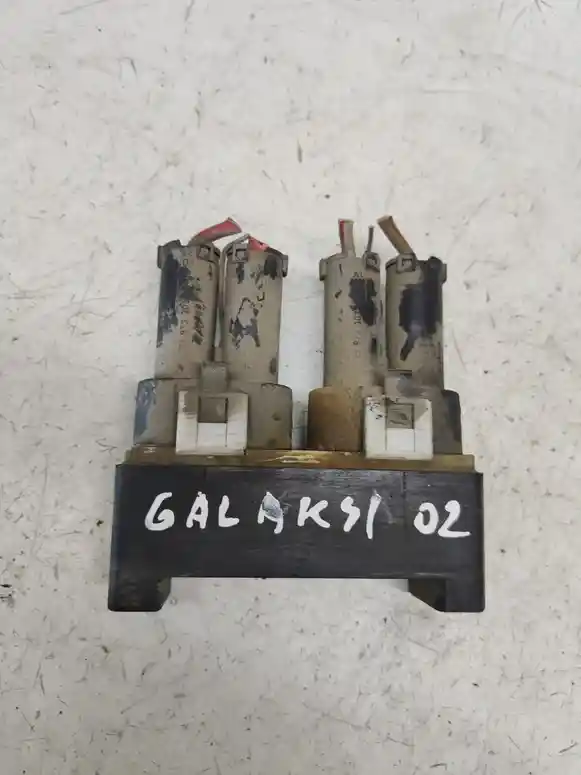

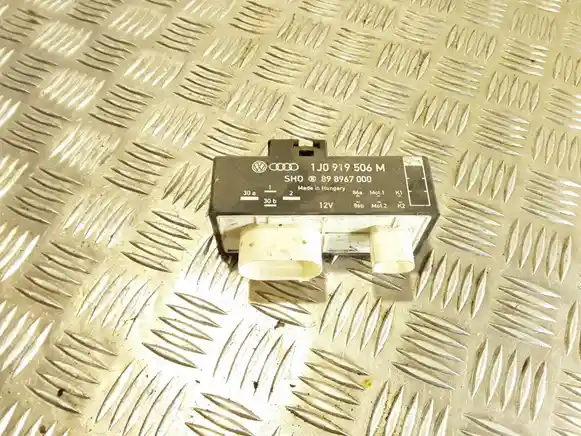

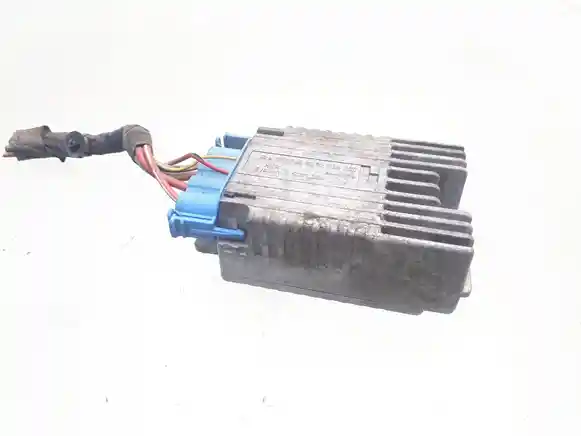

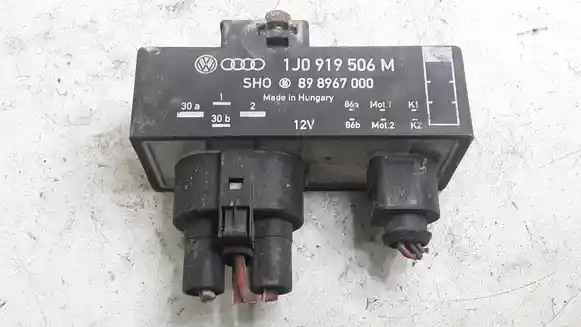

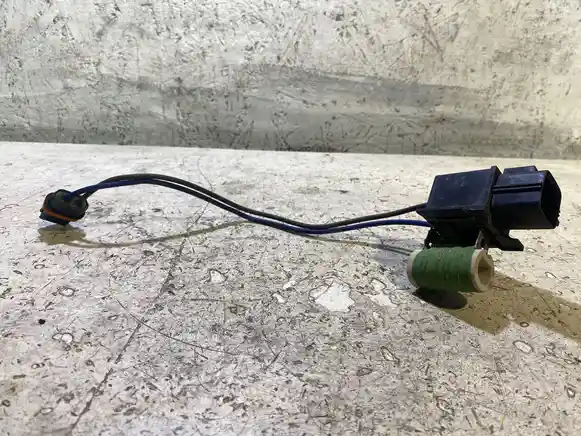

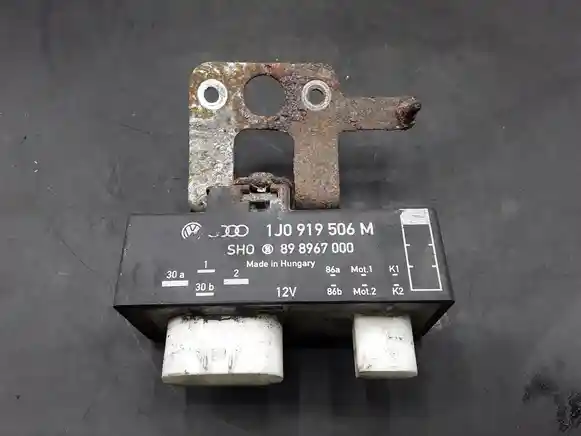

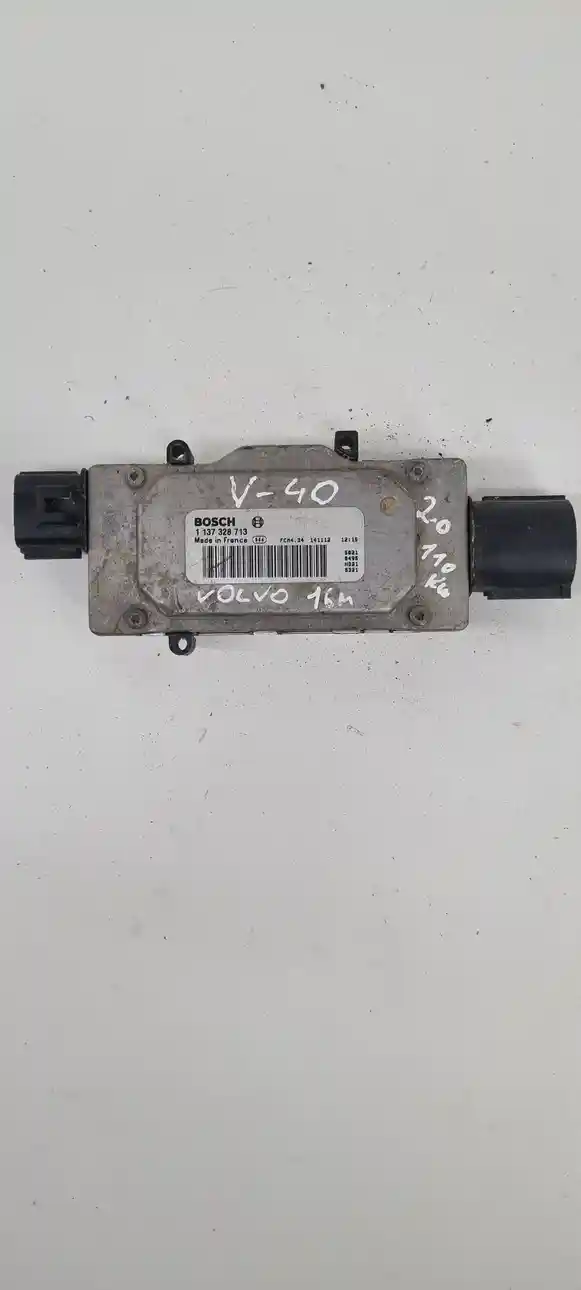

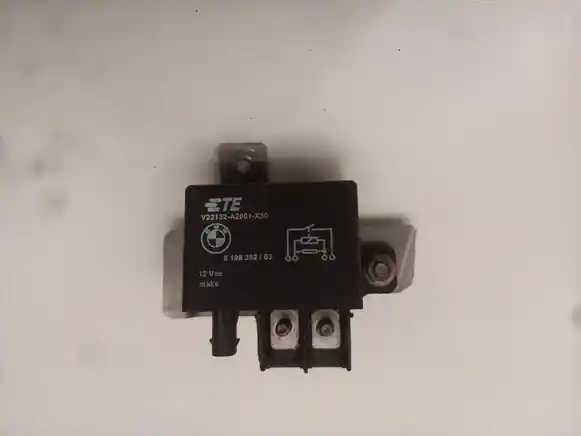

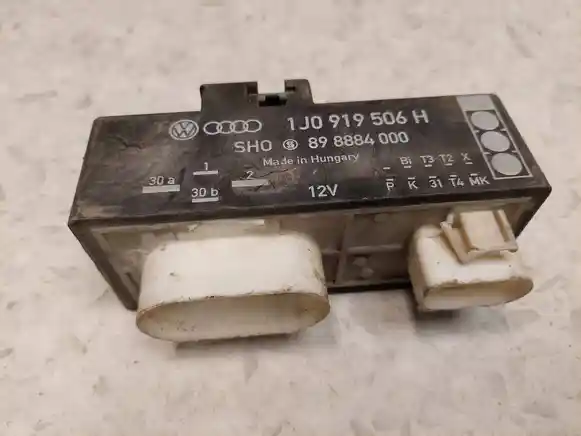

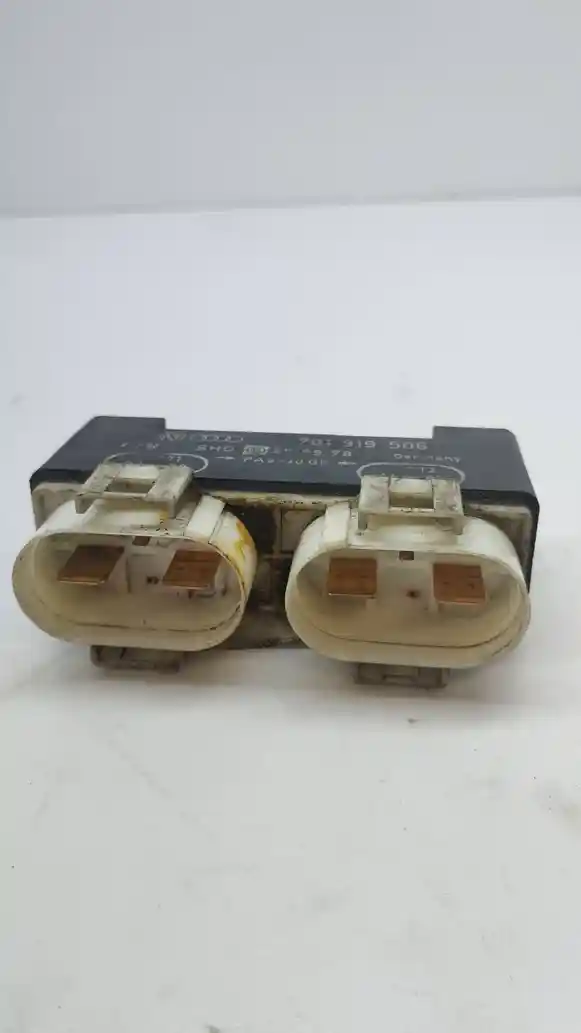

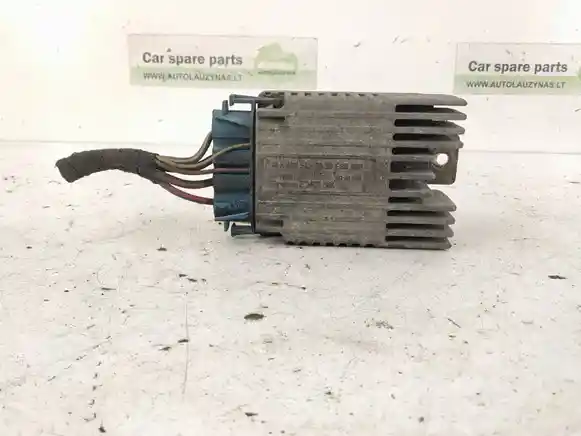

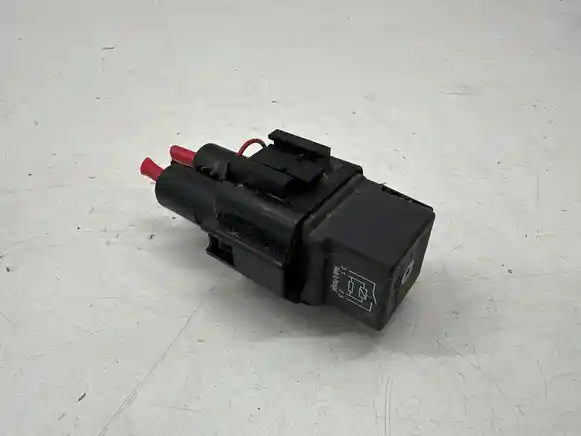

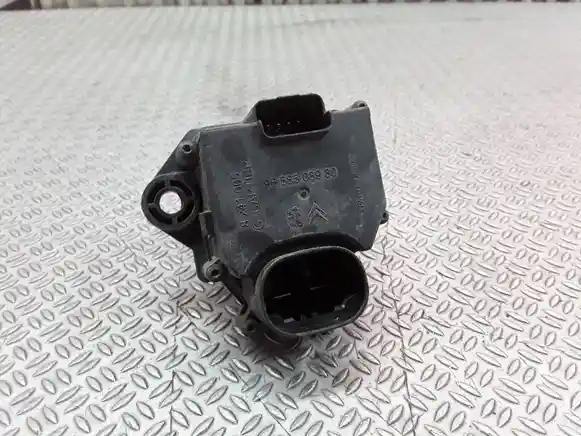

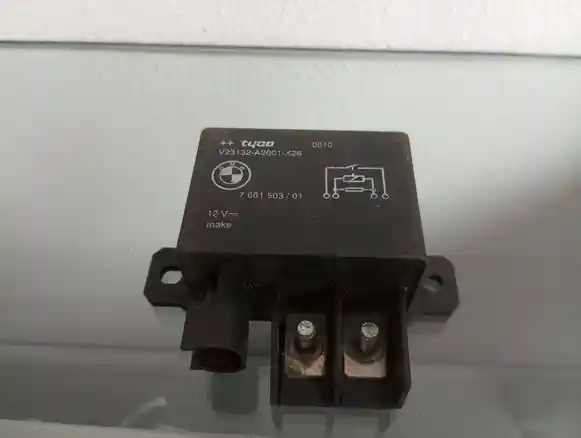

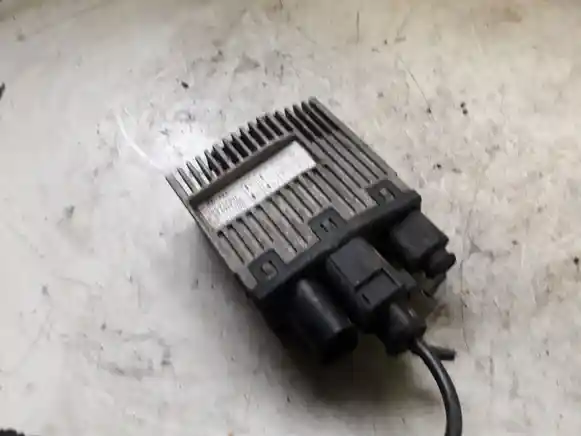

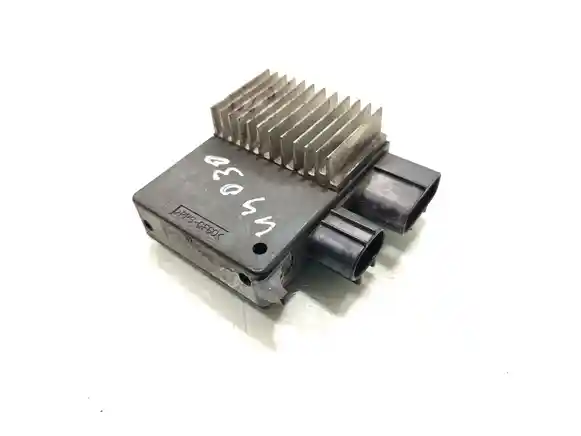

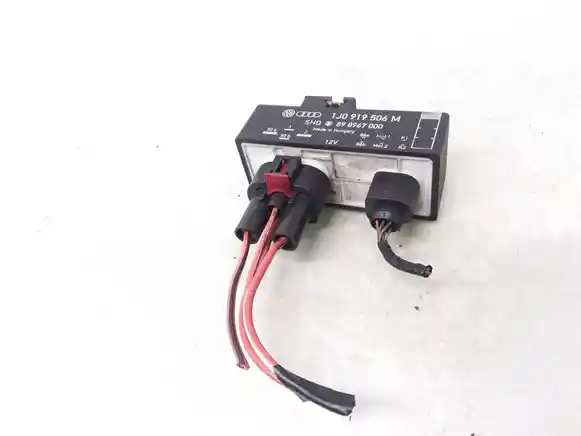

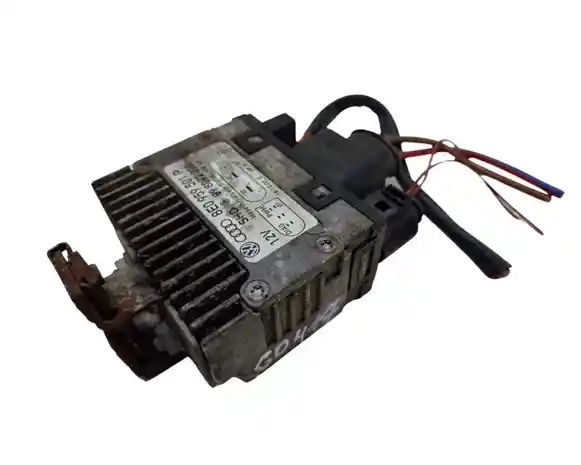

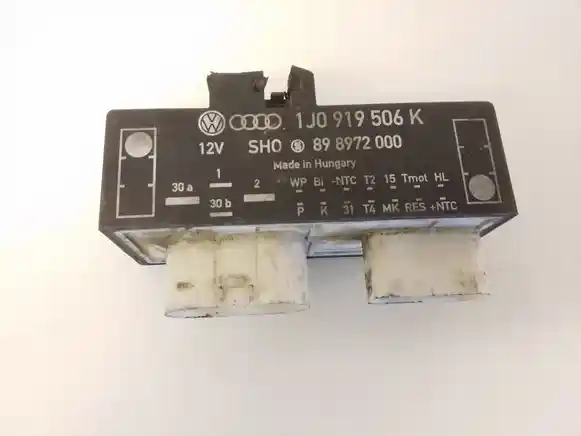

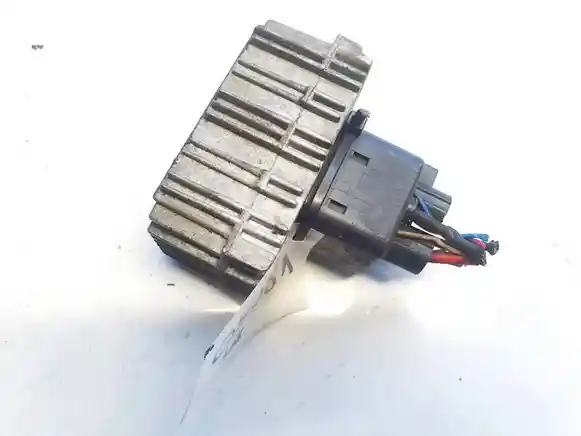

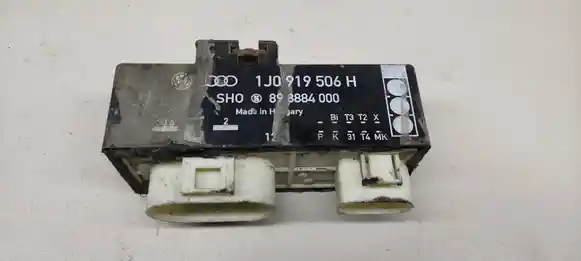

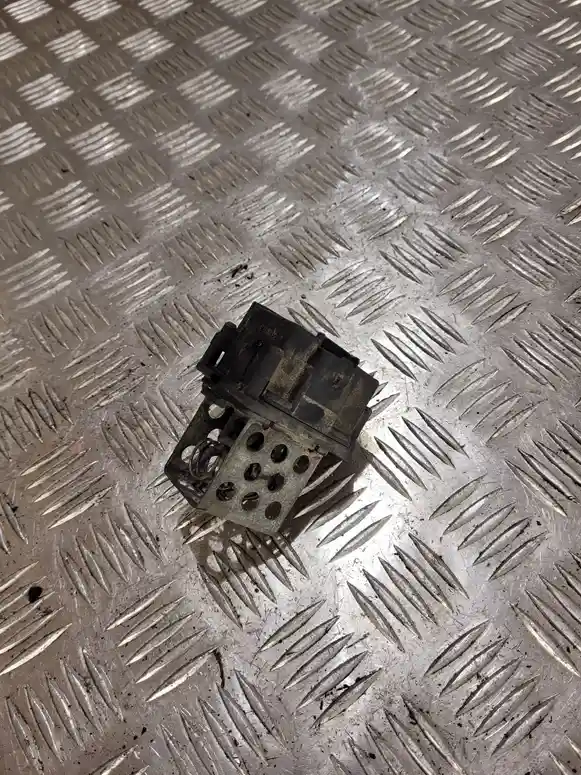

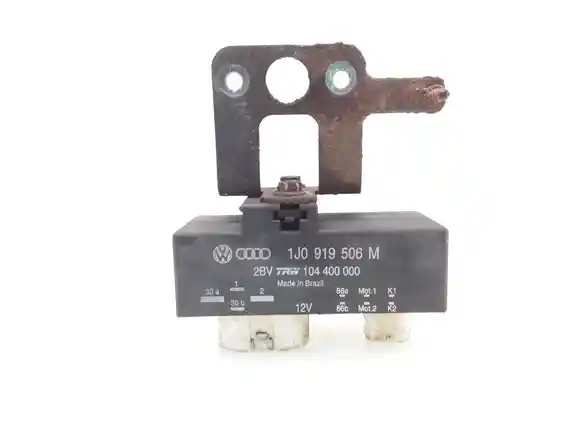

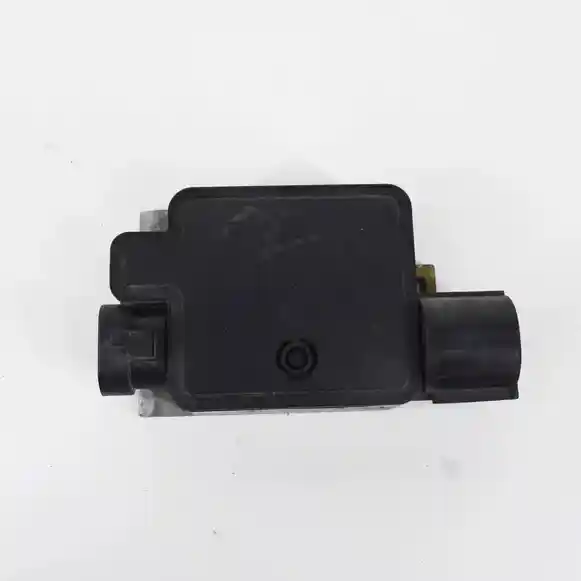

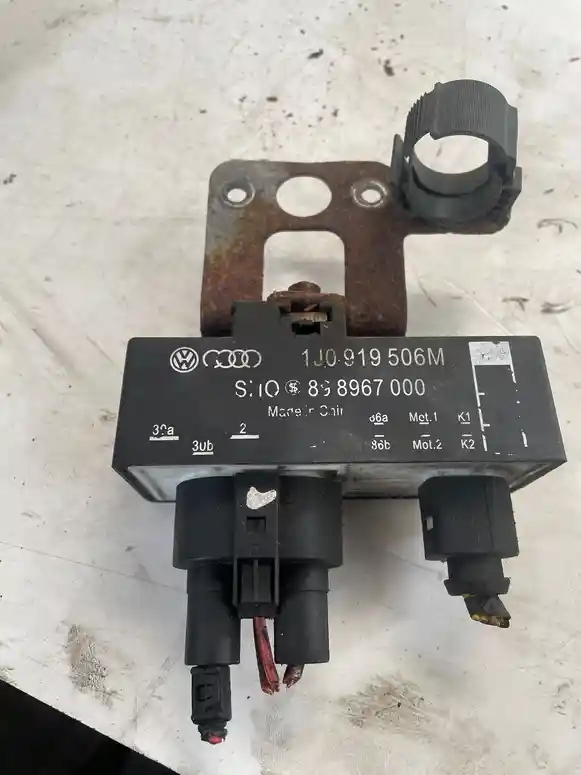

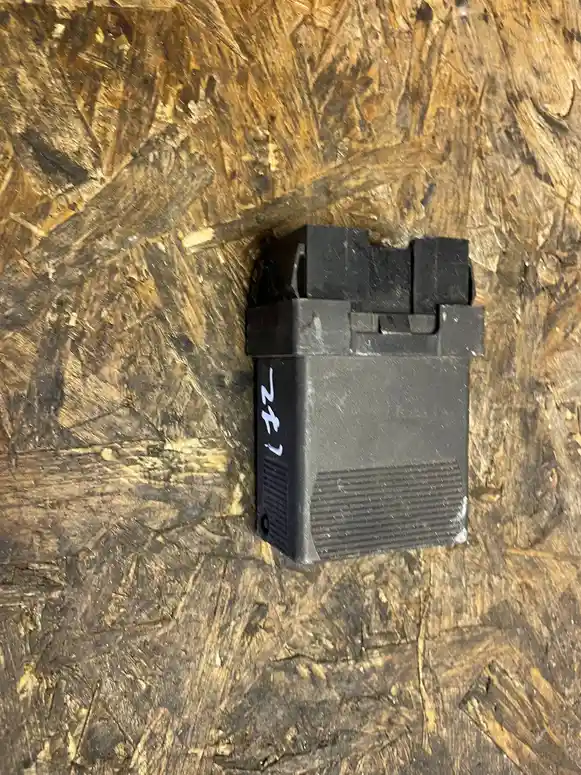

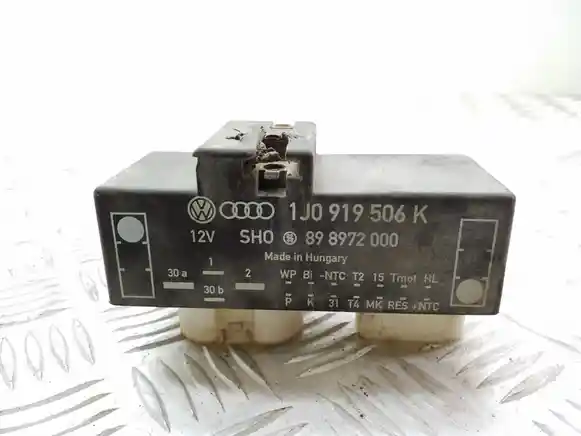

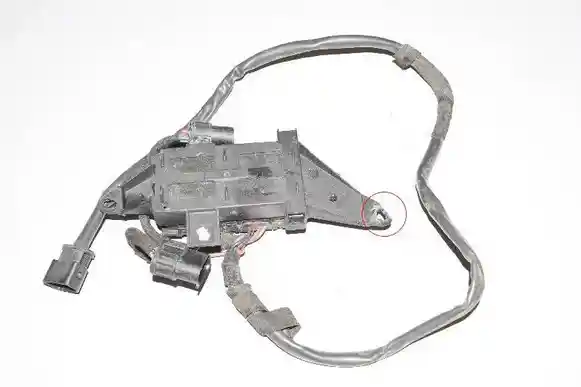

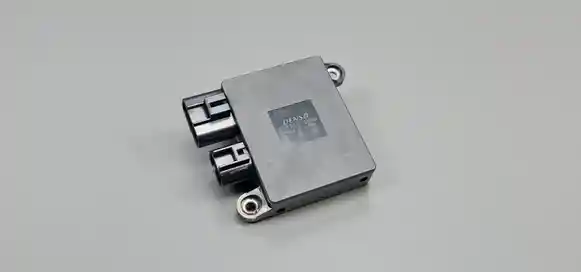

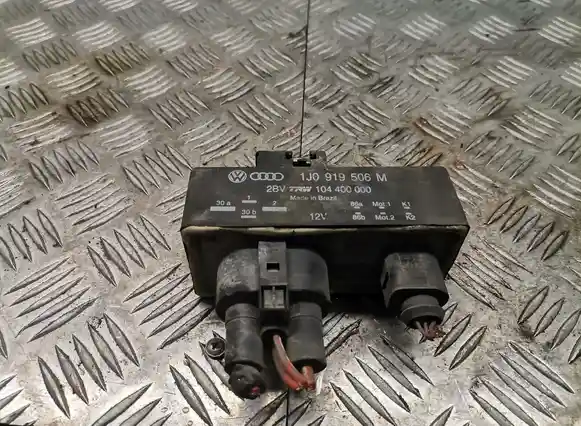

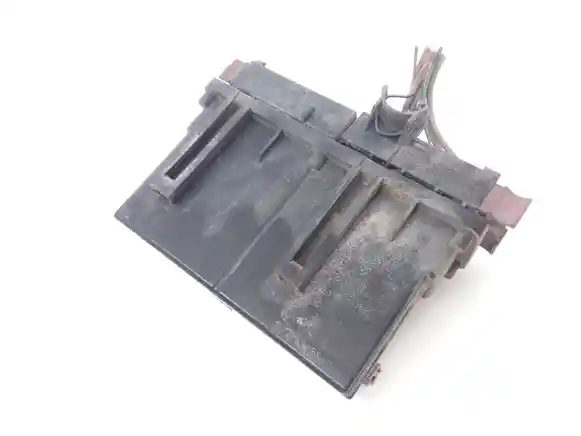

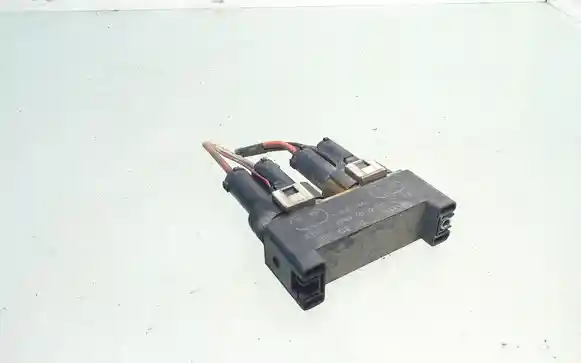

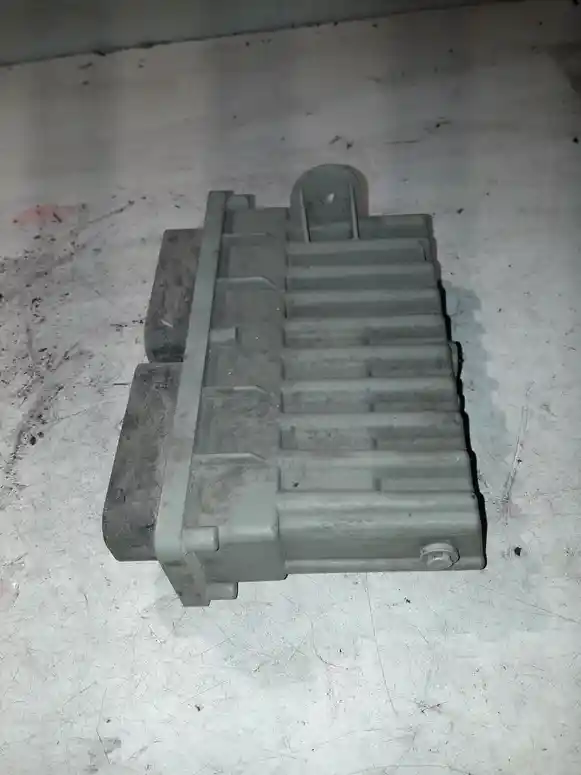

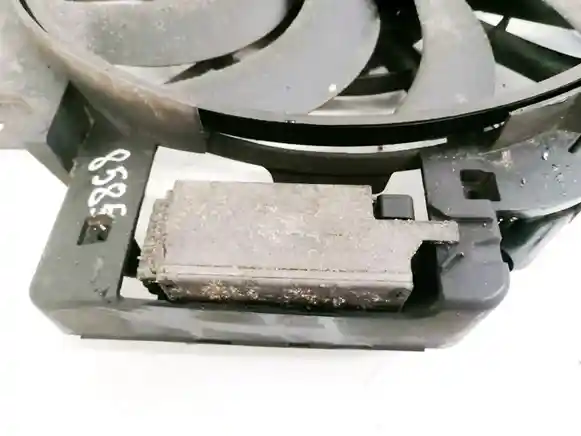

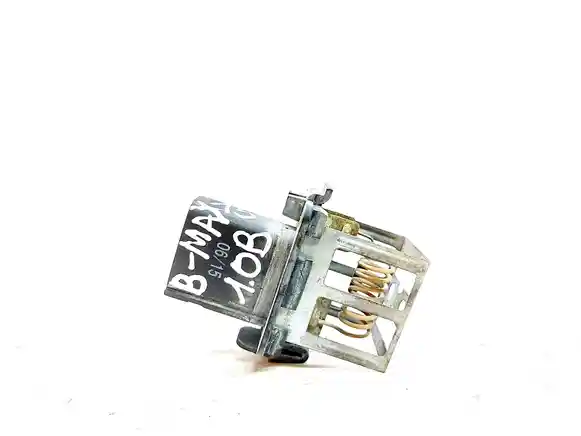

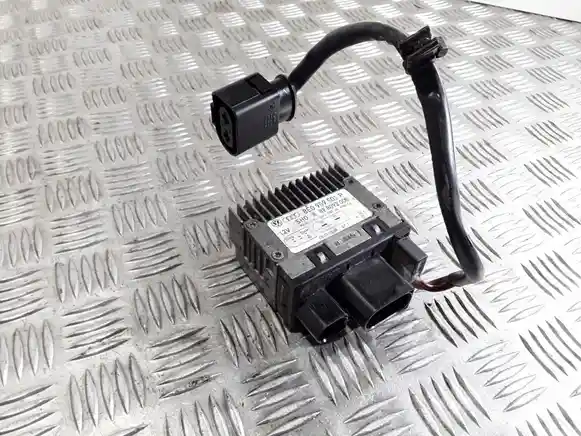

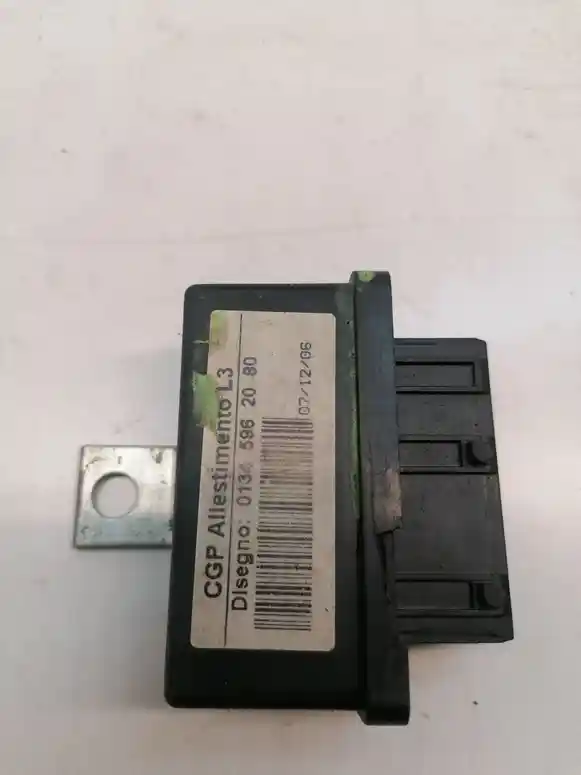

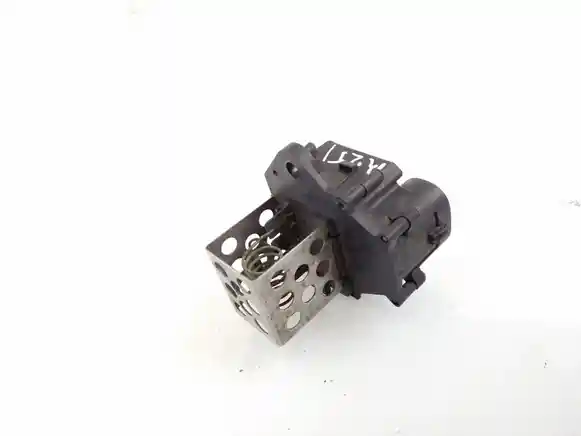

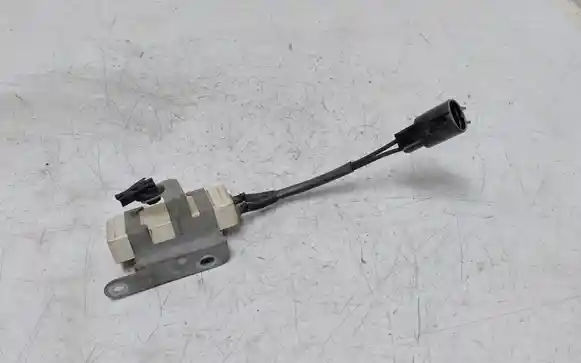

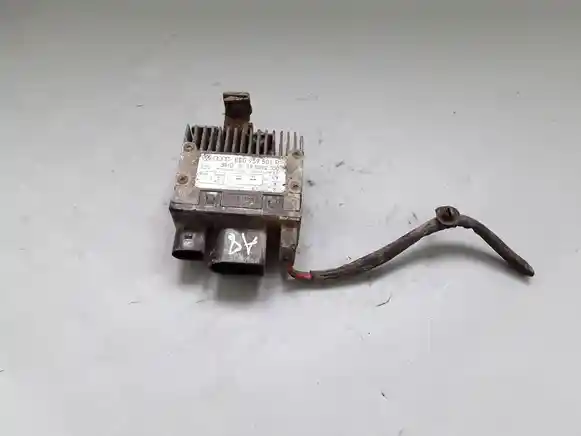

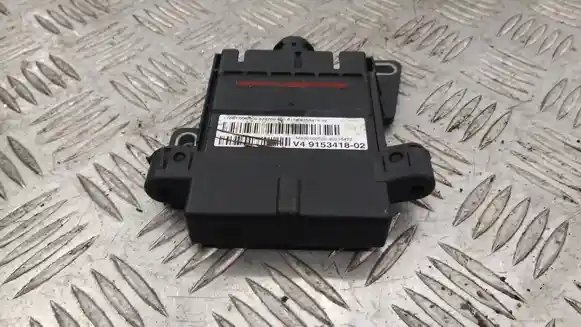

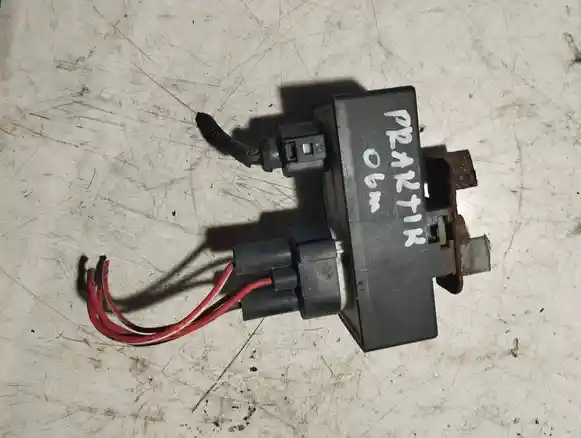

В этой категории деталь может представлять собой компактное реле, многоконтактный коммутационный элемент или отдельный электронный блок управления вентилятором. Фактическое исполнение конкретного товара определяется по фотографиям, маркировке и OEM-коду.
Сам вентилятор радиатора, диффузор, проводка, предохранители, датчики и другие компоненты системы обычно продаются отдельно.
В первую очередь сравните OEM-код и маркировку производителя. Для обычного реле дополнительно важны схема и расположение контактов, напряжение и допустимая нагрузка.
Для электронного блока сравнивают форму корпуса, количество разъёмов, конфигурацию контактов, крепления и версию модуля. Одного совпадения назначения «реле вентилятора» недостаточно.
Наиболее надёжный способ подбора — проверить OEM-код по VIN и затем визуально сопоставить исходную деталь: корпус, разъёмы, контакты и крепления.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
С реле или модулем управления взаимодействует электровентилятор радиатора. В цепи также могут участвовать предохранители, датчики температуры, проводка, блок управления двигателем и другие элементы — в зависимости от конструкции автомобиля.
При диагностике важно проверить всю цепь от управляющей команды до электродвигателя вентилятора, особенно если проблема проявляется только на определённой скорости или при конкретной температуре.
Классическое реле в основном включает или отключает силовую цепь вентилятора. Электронный блок управления может обрабатывать управляющий сигнал и регулировать режим или скорость работы вентилятора.
В данной категории могут встречаться оба типа деталей, поскольку в каталогах и разборках их нередко объединяют по общей функции управления вентилятором охлаждения. При покупке следует ориентироваться на конкретный OEM-код, а не только на название категории.
Небольшие косметические следы эксплуатации допустимы. Критичнее состояние силовых контактов, штекеров, корпуса и креплений, особенно если деталь установлена в моторном отсеке.
Внутреннюю исправность реле или электронной схемы невозможно достоверно определить только по внешнему виду, поэтому функциональная или электрическая проверка является преимуществом.
Нет. В зависимости от автомобиля здесь могут встречаться как классические силовые реле, так и более крупные электронные блоки управления вентилятором.
Не обязательно. Сначала следует проверить питание, предохранители, проводку, управляющий сигнал и сам электровентилятор.
Нежелательно. Даже на одной модели могут применяться разные системы, поэтому рекомендуется сверять OEM-код, маркировку, разъёмы и исполнение детали.
