Реле освещения салона предназначено для коммутации и управления электрическими цепями внутреннего освещения автомобиля. В зависимости от конструкции системы реле может участвовать во включении и выключении плафонов, подсветки отдельных зон салона, а также в работе задержки отключения света после закрытия дверей.
При подборе важно учитывать назначение реле, рабочее напряжение и допустимый ток, количество и расположение контактов, схему подключения, тип корпуса и разъема, место установки и особенности управления внутренним освещением.
В простых системах отдельное реле коммутирует цепь салонных ламп. В более сложных вариантах электронный элемент может обеспечивать задержку или плавное выключение света после закрытия дверей.
На современных автомобилях управление плафонами часто интегрировано в BCM, блок комфорта или другой кузовной модуль, поэтому отдельного сменного реле может не быть.
Реле освещения салона могут различаться электрической схемой, количеством и расположением контактов, рабочими характеристиками и алгоритмом управления. Некоторые исполнения выполняют только коммутацию питания, а другие могут работать совместно с таймером, концевыми выключателями дверей или электронным блоком управления, поэтому внешне похожие реле не всегда взаимозаменяемы.
При выборе рекомендуется сверять OEM-коды автозапчастей, маркировку реле, рабочее напряжение и допустимый ток, количество и расположение контактов, схему подключения, тип корпуса и разъема, место установки и совместимость с системой освещения салона.
Отдельное реле может находиться в салонном монтажном блоке, блоке предохранителей или другом предусмотренном производителем месте. Электронная функция задержки света иногда реализована отдельным модулем.
Подключение выполняется через штатное гнездо или разъём. Назначение контактов следует проверять по электрической схеме конкретного автомобиля.
Осмотрите корпус, выводы и разъёмы на наличие коррозии, нагара, оплавления и трещин. Проверьте читаемость OEM-кода и заводской маркировки.
Для электронного реле или модуля дополнительно важны целые пины, крепления и отсутствие следов попадания влаги.
Салонный свет может не включаться при открытии дверей, не выключаться после их закрытия, работать нестабильно или терять предусмотренную задержку выключения.
Такие симптомы также возможны из-за ламп, предохранителей, дверных концевиков, проводки, выключателя плафона или кузовного блока управления.
1. Сверьте маркировку. Проверьте OEM-код и назначение детали.
2. Осмотрите контакты. Убедитесь в отсутствии коррозии, нагара и перегрева.
3. Проверьте питание. Убедитесь в наличии предусмотренного напряжения и массы.
4. Проверьте управляющие сигналы. Определите реакцию цепи на открытие дверей и команды освещения.
5. Проверьте выход. Убедитесь, что реле корректно включает или отключает цепь салонного света.
Важно: электронное реле или модуль проверяют только по точной распиновке конкретного автомобиля.
Замена требуется при подтверждённом отказе контактной группы или электроники, повреждении выводов, сильном перегреве либо нарушении предусмотренного алгоритма включения и выключения.
Перед заменой следует проверить лампы, предохранители, дверные концевики и проводку, чтобы исключить неисправность другой части системы.

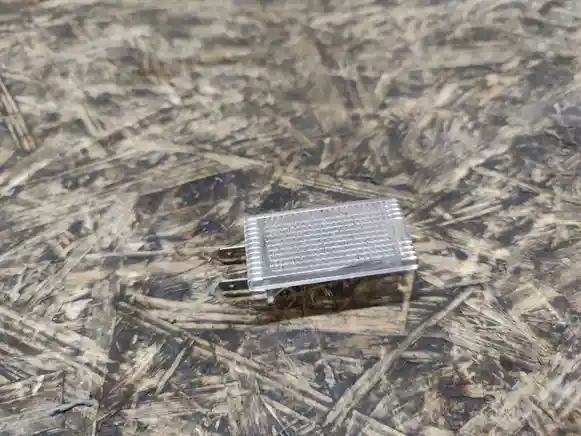

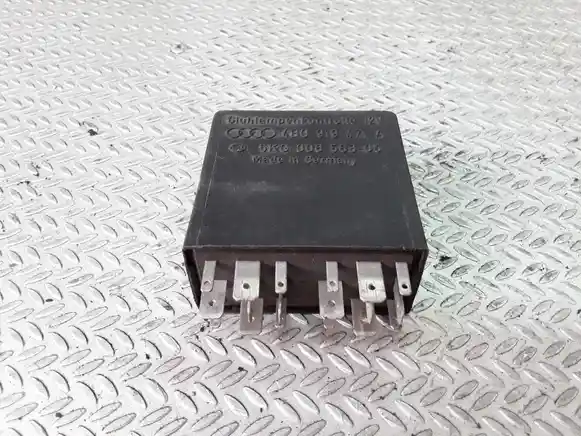

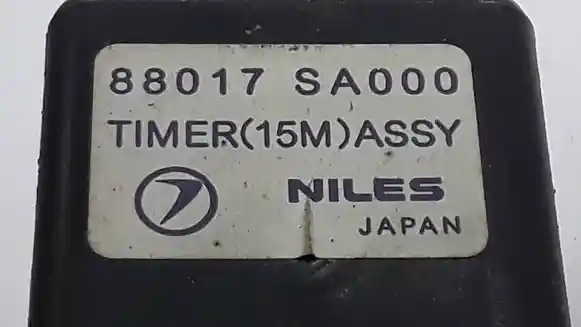

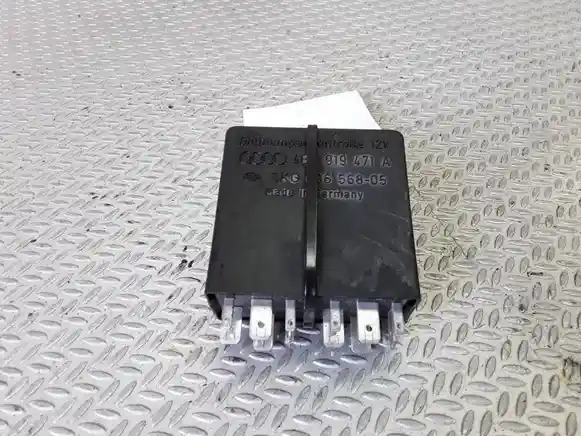

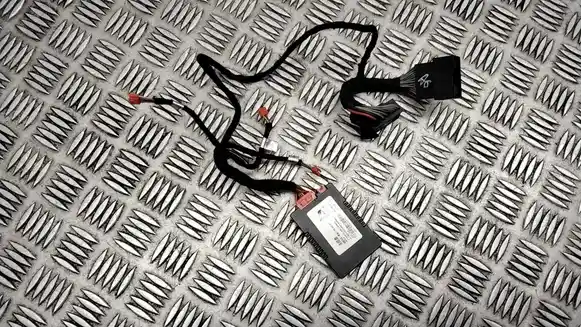

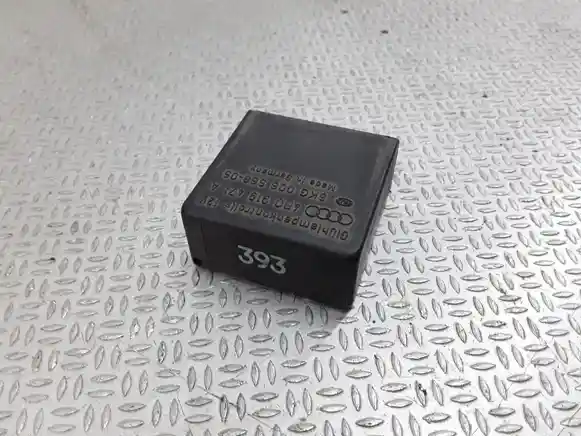

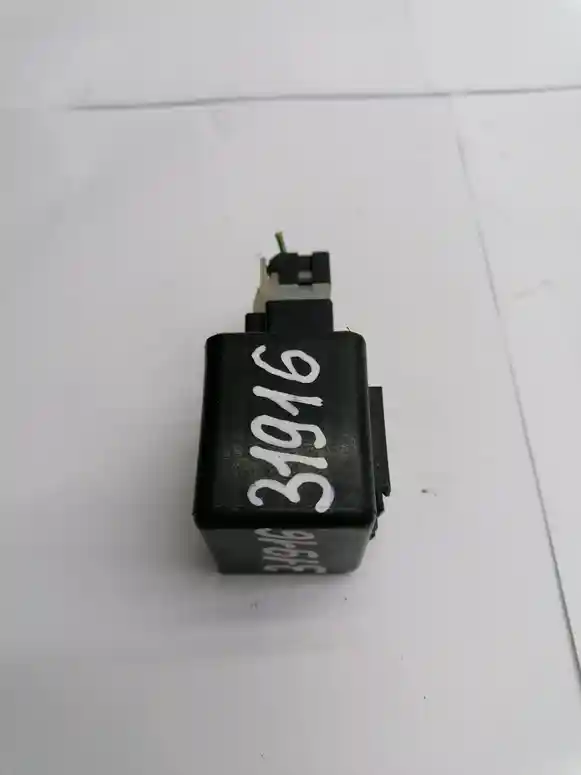

Товар может представлять собой компактное штекерное реле, реле времени или электронный модуль управления внутренним освещением. Фактическое исполнение определяется по OEM-коду и фотографии.
Плафоны, лампы, выключатели, датчики дверей, проводка и другие элементы системы могут продаваться отдельно.
Сверьте OEM-код, маркировку, форму корпуса, количество контактов, распиновку и разъёмы. Для электронного исполнения учитывайте поддерживаемые функции задержки или плавного выключения.
Внешне похожие реле могут иметь другую схему коммутации, поэтому одного совпадения размеров недостаточно.
Для точного подбора рекомендуется сверять OEM-код исходной детали и применяемость по VIN.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
С работой реле связаны потолочные плафоны, лампы, дверные концевики, предохранители, выключатели, проводка и кузовные электронные блоки.
Проверка связанных компонентов помогает отличить неисправность реле от отсутствия управляющего сигнала или проблемы непосредственно в светильнике.

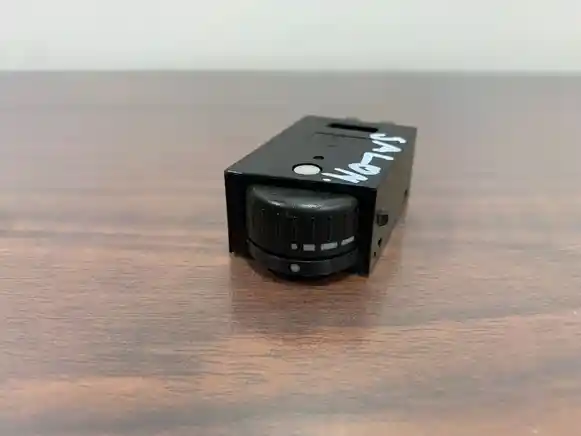

Выключатель предназначен для ручной подачи команды водителем или пассажиром. Реле коммутирует электрическую цепь либо выполняет автоматический алгоритм включения и выключения света.

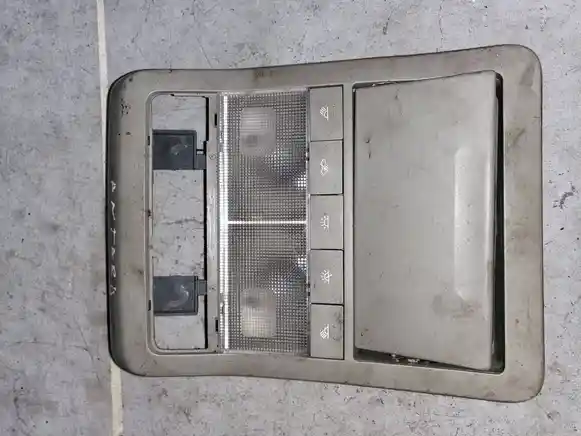

В современных системах часть этих функций может быть объединена в плафоне или кузовном модуле, поэтому точное назначение детали определяют по OEM-коду и схеме.
Небольшие следы эксплуатации на корпусе допустимы. Контакты и разъёмы должны быть без сильной коррозии, оплавления и механических повреждений.
Неисправность таймера или электронной части визуально может быть незаметна, поэтому при возможности полезна функциональная проверка.
Нет. Причиной могут быть лампа, предохранитель, дверной концевик, проводка, выключатель или кузовной электронный блок.
Нет. Во многих современных автомобилях управление внутренним светом интегрировано в BCM или другой электронный модуль.
Не рекомендуется. Следует сверить OEM-код, распиновку, маркировку и предусмотренный алгоритм работы.
